Номер по Госреестру СИ: 92612-24
92612-24 Корректоры объема газа
(ТАУ-ТК)
Назначение средства измерений:
Корректоры объема газа ТАУ-ТК (далее - корректор) предназначены для измерения температуры газа, количества импульсов от счетчиков газа и приведения объема газа, измеренного счетчиком газа, к стандартным условиям с учетом измеренной температуры и подстановочных значений коэффициента сжимаемости и абсолютного давления.
Внешний вид.
Корректоры объема газа
Рисунок № 1
Внешний вид.
Корректоры объема газа
Рисунок № 2
Внешний вид.
Корректоры объема газа
Рисунок № 3
Внешний вид.
Корректоры объема газа
Рисунок № 4
Внешний вид.
Корректоры объема газа
Рисунок № 5
Внешний вид.
Корректоры объема газа
Рисунок № 6
Внешний вид.
Корректоры объема газа
Рисунок № 7
Общие сведения
Дата публикации - 10.07.2024
Срок свидетельства - 08.07.2029
Номер записи - 194454
ID в реестре СИ - 1417571
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТАУ-ТК12,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ТАУГАЗ" (ООО "ТАУГАЗ")
Страна - РОССИЯ
Населенный пункт - г. Арзамас, Нижегородская обл.
Уведомление о начале осуществления предпринимательской деятельности -
Справочник действующих аттестованных эталонов единиц величин является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/11) и содержит сведения о действующих государственных и частных аттестованных эталонах единиц величин.
Для удобства использования справочника все эталоны разделены по видам измерений в зависимости от вида измерений государственного первичного эталона, к которому осуществляется прослеживаемость. Справочник содержит более 110 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 175
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1622 от 2024.07.08 ПРИКАЗ_Об утверждении типов средств измерений (20)
№2475 от 2024.10.16 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 8 июля 2024 г. № 1622 «Об утверждении типов средств измерений»
№2613 от 2024.10.31 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Корректоры объема газа (ТАУ-ТК)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ТАУГАЗ" (ООО "ТАУГАЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92014-24 |
Установка поверочная счетчиков газа, GNP-12 Общество с ограниченной ответственностью "ТАУГАЗ" (ООО "ТАУГАЗ") (РОССИЯ г. Арзамас, Нижегородская обл.) |
ОТ МП |
2 года |
|
92612-24 08.07.2029 |
Корректоры объема газа, ТАУ-ТК Общество с ограниченной ответственностью "ТАУГАЗ" (ООО "ТАУГАЗ") (РОССИЯ г. Арзамас, Нижегородская обл.) |
ОТ МП |
5 лет |
|
92613-24 08.07.2029 |
Корректоры объема газа, ТАУ-ЭК Общество с ограниченной ответственностью "ТАУГАЗ" (ООО "ТАУГАЗ") (РОССИЯ г. Арзамас, Нижегородская обл.) |
ОТ МП |
5 лет |
|
93082-24 30.08.2029 |
Счетчики газа турбинные, ТАУ-ТСГ Общество с ограниченной ответственностью "ТАУГАЗ" (ООО "ТАУГАЗ") (РОССИЯ г. Арзамас, Нижегородская обл.) |
ОТ МП |
4 года |
|
95475-25 15.05.2030 |
Комплексы измерительно-вычислительные объема газа, ТАУ-СГЭКР Общество с ограниченной ответственностью "ТАУГАЗ" (ООО "ТАУГАЗ") (РОССИЯ г. Арзамас, Нижегородская обл.) |
ОТ МП |
4 года - для исполнения ТАУ-СГЭКР-Т, 5 лет - для исполнения ТАУ-СГЭКР-Р |
Кто поверяет Корректоры объема газа (ТАУ-ТК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 175 | 138 | 175 | 0 | 0 | 175 | 175 | 0 |
Стоимость поверки Корректоры объема газа (ТАУ-ТК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) корректора встроенное и разделено на метрологически значимую и метрологически незначимую части.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 1-
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТК12 |
|
Номер версии |
1.ХХ* |
|
Цифровой идентификатор ПО |
14269** |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
|
* Номер версии состоит из двух частей: старшая часть (до точки) номер версии метрологически значимой части ПО, младшая часть - номер версии метрологически незначимой части. ** Контрольная сумма для метрологически значимой части ПО. | |
Знак утверждения типа
Знак утверждения типананосится в левой части лицевой панели методом печати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 6 руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
УРГП.407229.017 ТУ «Корректоры объема газа ТАУ-ТК. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600
Арзамас,
Арзамас,
Юридический адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. ул. Рабочий Порядок, д. 14, помещ. 4
Изготовитель
Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600Адрес: 607222, Нижегородская обл., Г.О. город Арзамас, г. ул. Рабочий Порядок, д. 14, помещ. 4
Телефон: (831) 235-70-10
E-mail: info@arzge.ru
Испытательный центр
«СТП»Общество с ограниченной ответственностью Центр Метрологии (ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Принцип действия корректора основан на измерении количества импульсов от счетчиков газа с помощью датчика импульсов и вычислении объема газа, приведенного к стандартным условиям, с учетом сопротивления 500П (Pt500) и абсолютного давления.
для работы совместно со счетчиками газа, имеющими пропорциональный объему газа в рабочих условиях и
измеренной температуры с помощью термопреобразователя подстановочных значений коэффициента сжимаемости и
Корректор предназначен импульсный выходной сигнал, обеспечивает автоматический учет потребления газа.
Условно-постоянные величины вводятся с помощью клавиатуры на лицевой панели корректора или компьютера.
Корректор состоит из пластмассового корпуса, на лицевой панели которого расположены двухкнопочная клавиатура, жидкокристаллический дисплей и порт оптического интерфейса. Внутри корпуса расположена плата CPU, плата интерфейса или плата модема (для исполнения со встроенным модемом) с основным элементом питания и с элементом питания модема (для исполнения со встроенным модемом). Через кабельные вводы на корпусе корректора к плате управления подключены преобразователь температуры и датчик импульсов. На боковой поверхности также расположены разъем для подключения цифровых интерфейсов связи (для исполнения с проводным интерфейсом). Данный разъем может использоваться для подключения внешнего источника питания. При исполнении с платой модема возможна установка разъема для подключения внешней или внутренней GSM-антенны.
Корректор имеет модификацию ТАУ-ТК12.
Корректор выпускается в двух исполнениях: с проводным интерфейсом или со встроенным модемом. Исполнение со встроенным модемом может выпускаться с внутренней или внешней антенной. Исполнение с проводным интерфейсом имеет внешний разъем для подключения на корпусе корректора.
Общий вид основных исполнений корректора представлен на рисунке 1.
Заводской номер корректоров представляет собой цифровой код, состоящий из арабских цифр. Заводской номер наносится типографским способом или методом термопечати на наклейку, размещаемую на лицевой панели корректоров, и записывается в энергонезависимую память корректоров при выпуске из производства.
Просмотр заводского номера на жидкокристаллическом дисплее корректоров осуществляется путем вызова соответствующего пункта меню при помощи кнопок управления (согласно эксплуатационным документам). Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Изменение настроек корректора возможно при нажатой кнопке поверителя на электронной плате CPU. Доступ к электронной плате CPU и местам подключения датчика температуры и датчика импульсов закрыты защитной крышкой. Отверстие для доступа к кнопке поверителя в защитной крышке закрыто пластиной, проволокой и свинцовой (пластмассовой) пломбой с нанесением знака поверки давлением на пломбу.
Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.
Структура условного обозначения:
ТАУ-ТК12, где:
ТАУ-ТК - наименование корректора;
[12] - номер модификации.

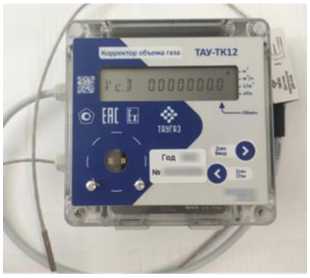

Рисунок 1 - Общий вид основных исполнений корректора
|
Место нанесения | |
|
знака утверждения |
Место нанесения заводского номера

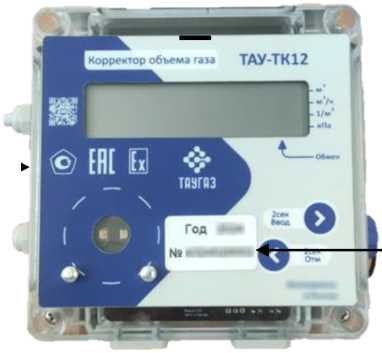

Рисунок 2 -Место нанесения заводского номера, знака утверждения типа
I
Пломба с оттиском знака поверки
Пломба с оттиском изготовителя или организации, выполнявшей ремонт

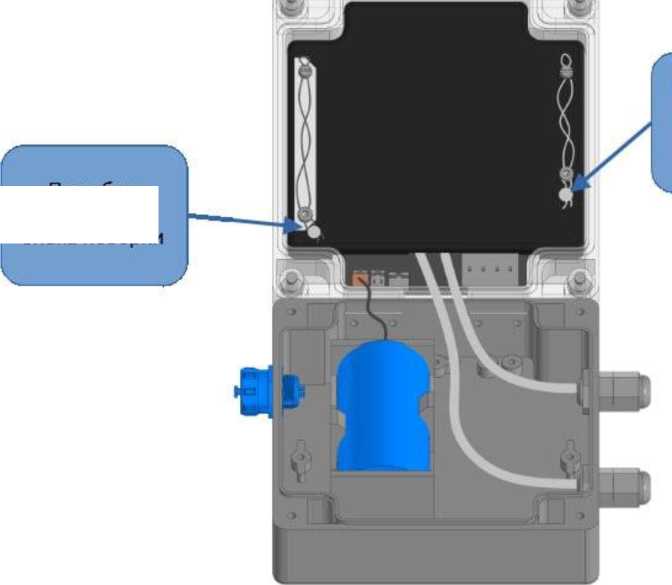

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения знака поверки и пломбы изготовителя
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Корректор объема газа ТАУ-ТК |
ТАУ-ТК |
1 |
|
Руководство по эксплуатации* |
УРГП.407229.017 РЭ |
1 |
|
Паспорт* |
УРГП.407229.017 ПС |
1 |
|
Комплект монтажных частей** |
КМЧ |
1 |
|
* В бумажной и/или электронной форме. ** Поставляется по заказу. |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры рабочей среды, °С |
от -30 до +60 |
|
Пределы допускаемой относительной погрешности измерения температуры, % |
±0,1 |
|
Пределы допускаемой относительной погрешности вычисления объема газа, приведенного к стандартным условиям, с учетом погрешности измерения температуры и погрешности алгоритма вычисления и его программной реализацией, % |
±0,15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Интерфейсы связи |
Оптический, RS-232/RS-422 или модем |
|
Частота входного сигнала, не более, Гц |
2 |
|
Условия эксплуатации:
|
от -30 до +60 95 от 84,0 до 106,7 |
|
Напряжение питания постоянного тока, В
|
3,6 3,6 от 6 до 10 |
|
Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 |
Группа N2 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
|
Маркировка взрывозащиты |
1Ex ib IIB T4 Gb |
|
Габаритные размеры, мм, не более:
|
130 165 65 |
|
Масса, кг, не более |
0,6 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
12 |
