ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

__2024 г. № _^9_5_

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

6

8

ШЕЛЬФ.00.01

1.2016 МП

10

ШЕЛЬФ.00.01

1.2024 МП

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2951

Регистрационный № 66705-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Колонки для отпуска сжиженного газа «Шельфа LPG»

Колонки для отпуска сжиженного газа «Шельф^кРС» (далее - колонки) предназначены для измерений объёма (массы) сжиженного углеводородного газа марки ПА (пропан автомобильный) и марки ПБА (пропан-бутан автомобильный) по ГОСТ 27578-2018 (далее - сжиженный газ) при выдаче его в баллоны транспортных средств.

Принцип действия колонок основан на динамических методах измерений объёма (массы) жидкости. Сжиженный газ из резервуара, к которому подсоединена колонка, подводится к патрубкам жидкой фазы гидравлических блоков насосами и через электромагнитные клапана, фильтры и сепараторы поступает на четырёхпоршневые измерители объёма с генераторами импульсов или расходомеры массовые TSERUS. Затем, через дифференциальные клапана, разрывные муфты и раздаточные рукава со струбцинами поступает в баллоны транспортных средств.

Газовая фаза после сепаратора поступает обратно в резервуар.

При комплектации колонок четырёхпоршневыми измерителями объёма, сжиженный газ приводит поршни измерителя объёма в возвратно-поступательное движение, которое превращается кулисным механизмом во вращательное движение вала измерителя объёма.

Угол поворота этого вала пропорционален объёму сжиженного газа, прошедшего через измеритель объёма, превращается измерителем объёма в последовательность электрических импульсов. Импульсные сигналы поступают в электронно-цифровой блок, где обрабатываются процессором по заданному алгоритму.

При комплектации колонок расходомерами массовыми TSERUS, который является основным измерительным устройством. В основе действия расходомера лежит эффект Кориолиса. Расходомер массовый состоит из датчика (первичного преобразователя) и электронного преобразователя (трансмиттера). Поступательное движение среды во вращательном движении сенсорной трубки первичного преобразователя приводит к возникновению кориолисового ускорения, которое, в свою очередь, приводит к появлению кориолисовой силы. Сила Кориолиса и, следовательно, величина изгиба сенсорной трубки первичного преобразователя прямо пропорциональны массовому расходу сжиженного газа.

Измерительная информация от четырёхпоршневых измерителей объёма с генераторами импульсов или расходомеров массовых TSERUS, поступает в электронно-цифровые блоки, где обрабатывается процессорами по заданному алгоритму.

Результаты измерений объёма (массы) сжиженного газа и результаты вычисления стоимости выводятся на цифровые устройства индикации жидкокристаллические (далее - ЖКИ) или светодиодные (далее - СДИ) при предварительно заданной цене одного литра (килограмма) сжиженного газа, которая индицируется на устройстве индикации.

Колонки состоят из:

• - рамы колонки;

• - гидравлических блоков ГБ «ШЕЛЬФ», производства ООО «НПК «ШЕЛЬФ»;

  производства

• - электронно-цифровых     блоков ЭЦБ «ШЕЛЬФ»,

ООО «НПК «ШЕЛЬФ»;

• - раздаточных рукавов с раздаточными струбцинами.

  в зависимости

Гидравлический и электронно-цифровой блоки, в свою очередь,

от модификации состоят из:

• - четырехпоршневого измерителя объема типа «Shelf» фирмы Zhejiang Maide Machine Co., Ltd., КНР;

• - генератора импульсов MD-212 производства фирмы Zhejiang Maide Ma-chine Co., Ltd;

• - расходомера массового Tserus производства фирмы ООО «НПК «ШЕЛЬФ», Россия;

• - насоса с редукционным клапаном LWB-150 фирмы Zhejiang Maide Machine Co., Ltd., КНР (для модификаций «Шельф 100-1-Х-Р LPG» и «Шельф 100-2-Х-Р LPG»);

• - отделителя газовой фазы;

• - дифференциального клапана;

• - манометров Shelf фирмы SHANGHAI YUNTAI INSTRUMENT CO.,LTD, Китай;

• - манометров фирмы НПО Юмас, Россия;

• - манометров фирмы WIKA Alexander Wiegand SE & Co. KG, Германия;

• - клапанов снижения расхода и прекращения выдачи топлива;

• - предохранительных клапанов;

• - устройства для подключения эталонного мерника при контроле выдаваемой дозы или поверке;

• - устройства для заземления колонки и пр.

Структура условного обозначения колонок в документации и при заказе:

«Шельф Х-Х-Х-Х X LPG»

Колонка для отпуска сжиженного углеводородного газа

Нестандартное исполнение корпуса: М-модульный корпус; МК - модульный укороченный корпус. В случае исполнения в стандартном корпусе - не заполняется____________________

Наличие насоса (Р - в случае наличия насоса, в противном случае не заполняется)_______________________________________________

Тип измерителя количества СУГ (V - измеритель объёма;

М - расходомер массовый)

Количество раздаточных рукавов 1, 2 или 4 Обозначение серии (100 или 300)

Торговая марка производителя

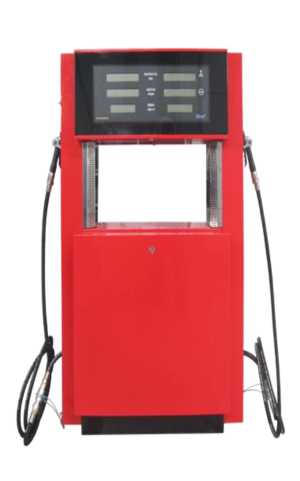

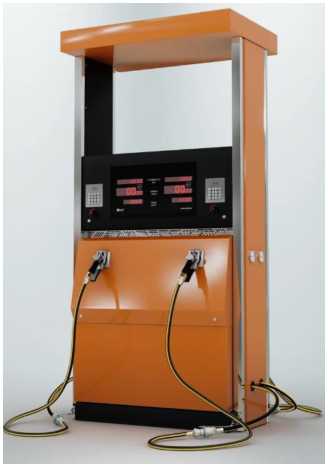

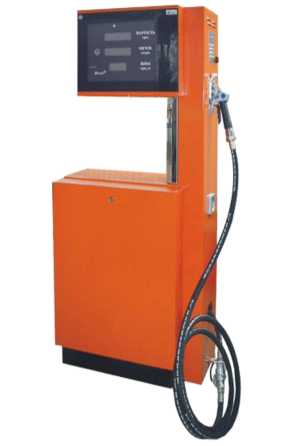

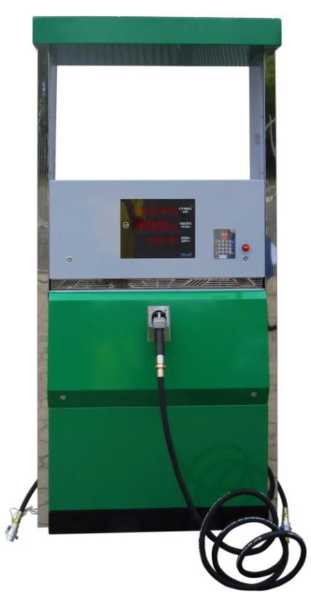

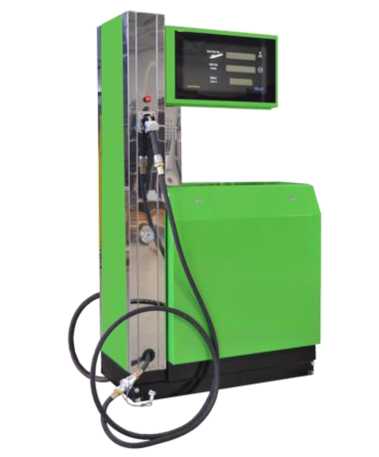

Общий вид модификаций колонок представлен на рисунках 1 - 5.

«Шельф 100-1-Х LPG»

«Шельф 100-2-Х LPG»

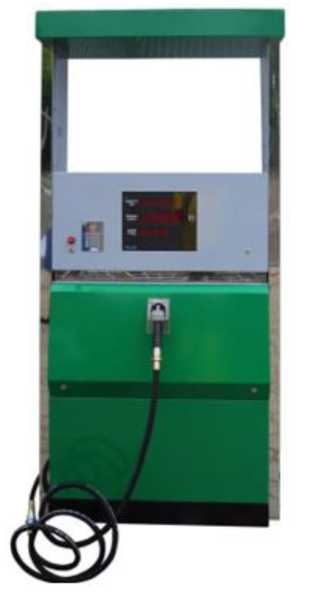

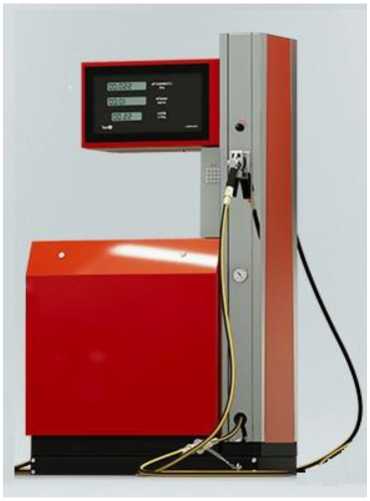

Рисунок 1 - Общий вид модификаций колонок «Шельф 100-1-Х LPG» и «Шельф 100-2-Х LPG»

«Шельф 100-1-Х М LPG»,

Рисунок 2 - Общий вид модификаций колонок «Шельф 100-1-Х М LPG» и «Шельф 100-1-Х М LPG»

«Шельф 100-2-Х М LPG»,

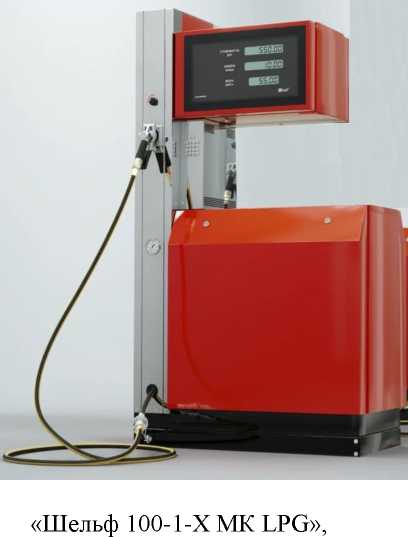

Рисунок 3 - Общий вид модификаций колонок «Шельф 100-1-Х МК LPG» и «Шельф 100-2-Х МК LPG»

«Шельф 100-2-Х МК LPG»,

«Шельф 300-2-Х LPG»

«Шельф 300-1-Х-Р LPG»

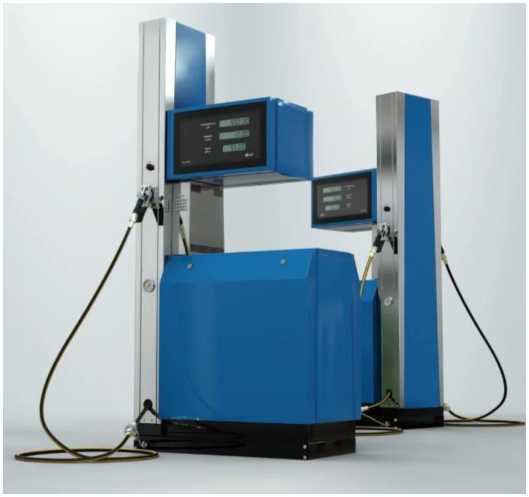

Рисунок 4 - Общий вид модификаций колонок «Шельф 300-1-Х LPG» и «Шельф 300-2-Х Р LPG»

«Шельф 300-4-Х LPG»

Рисунок 5 - Общий вид модификаций колонок «Шельф 300-4-Х LPG» и «Шельф 100-2-Х Р LPG»

«Шельф 100-2-Х Р LPG»

Заводской номер колонок состоит из арабских цифр, наносится на маркировочную табличку фотографическим методом. Маркировочная табличка расположена на боковой стороне корпуса колонки. Место нанесения заводского номера показано на рисунке 6. Места расположения маркировочных табличек показаны на рисунке 7.

Место нанесения заводского номера

Место нанесения знака утверждения типа

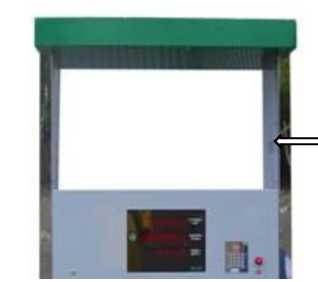

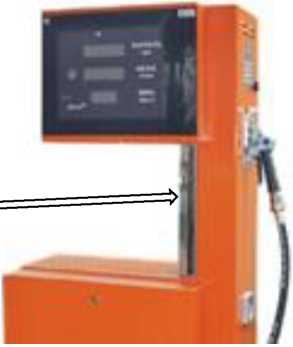

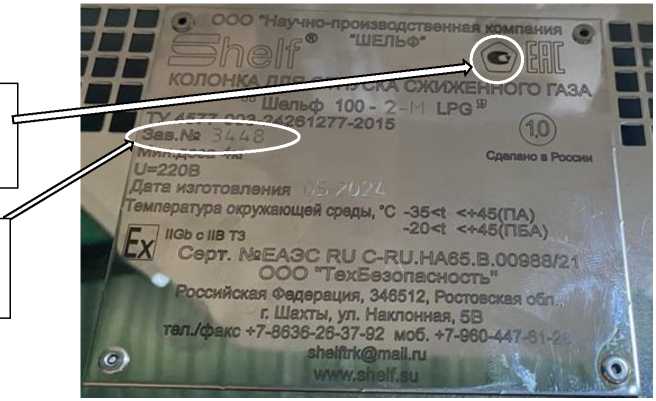

Рисунок 6 - Место нанесения заводского номера

Места расположения маркировочной таблички

Рисунок 7 - Места расположения маркировочной таблички

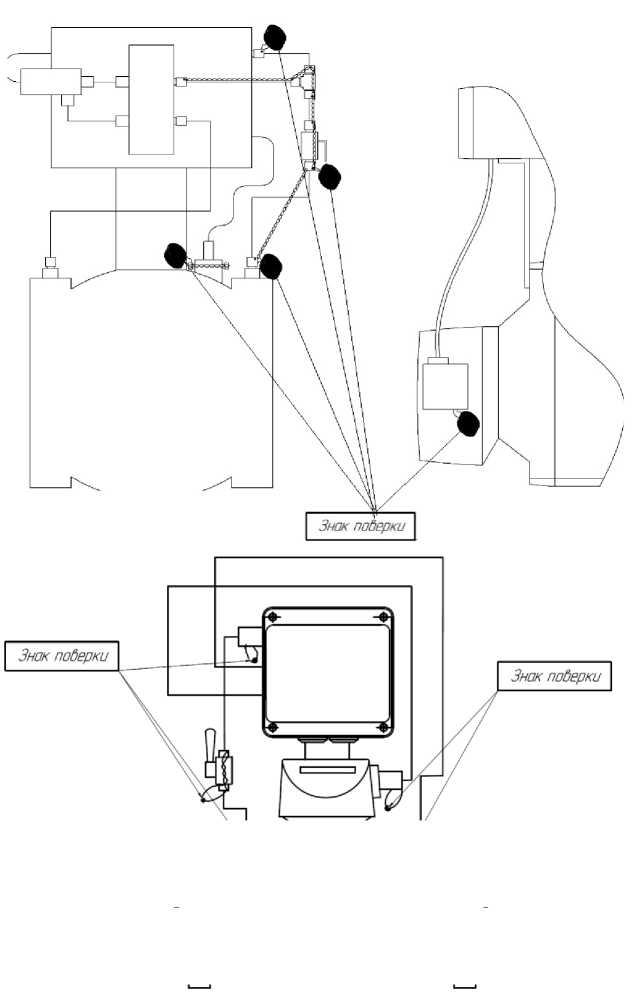

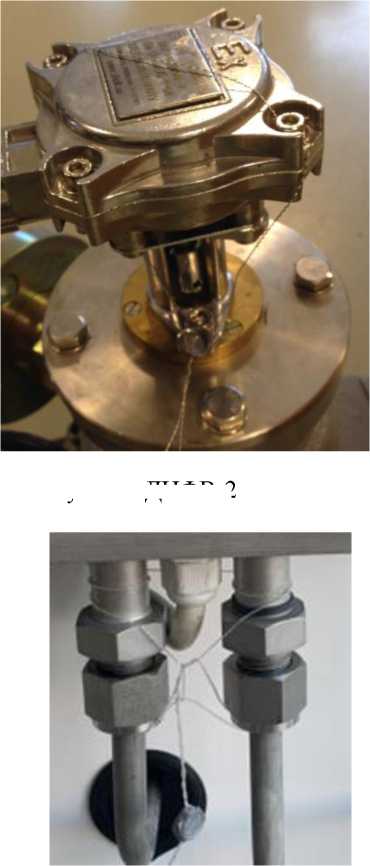

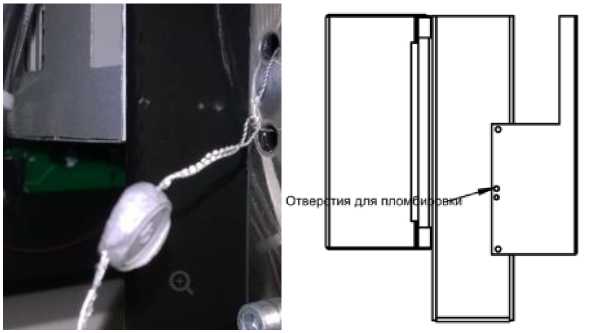

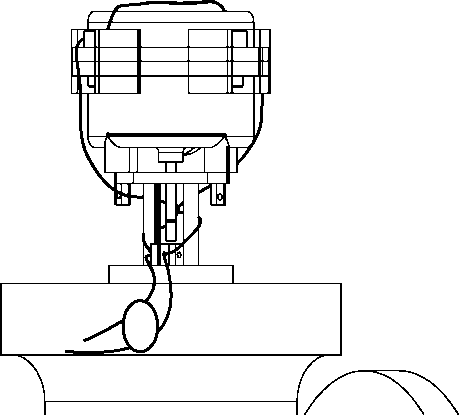

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунках 8 - 11.

Рисунок 8 - Пломбировка датчика импульсов ДИФВ-2

Рисунок 9 - Пломбировка измерителя объема

типа Shelf

Рисунок 10 - Пломбировка расходомера массового TSERUS

Рисунок 11 - Пломбировка электронно-цифрового блока

имеет функции управления клапанами, определения объема выданного газа, вывода информации об объеме и стоимости выданного газа на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен цены газа, количества и характер отказов, и реализовано в микроконтроллере, размещенном в электронно-цифровом блоке колонки. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается крышкой электронно-цифрового блока, в которой размещен электронно-вычислительное устройство, которая пломбируется. Кроме того, доступ к изменению параметров работы ПО, влияющих на метрологические характеристики колонок защищен паролем администратора.

ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.

Идентификация ПО осуществляется после подачи электропитания на колонки в течении трех секунд:

- в поле индикатора «ОБЪЕМ» отображается номер версии ПО.

Конструкция колонок обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

данные ПО

Метрологические и технические характеристики ротаметров приведены в таблицах 2 - 4.

Таблица 2 -

Таблица 3 -Технические характеристики

Таблица 4 - Показатели надежности

Обозначение модификации, количество раздаточных рукавов, габаритные размеры и масса представлены в таблице 5.

Таблица 5

наносится на маркировочную табличку электрохимипческим способом и на титульный лист руководства по эксплуатации и формуляра типографским способом. Место расположения знака утверждения типа на маркировочной табличке показано на рисунке 7.

Таблица 6 - Комплектность средства измерений

приведены в разделе 2 «Подготовка к эксплуатации и порядок работы с колонкой» руководства по эксплуатации ШЕЛЬФ.00.011.2023 РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 26 сентября 2022 г. № 2356;

ТУ  4577-003-24261277-2015  «Колонки для отпуска сжиженного газа

«Шельфа LPG». Технические условия».

Общество с ограниченной ответственностью «Научно-производственная компания

«ШЕЛЬФ» (ООО «НПК «ШЕЛЬФ»)

ИНН 6155056342

Адрес: 346512, Ростовская обл., г. Шахты, ул. Наклонная, д. 5В

Телефон: 8-960-447-61-28

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 (495)-491-78-12

Е-mail: sittek@mail.ru; mce-info@mail.ru

Web-сайт: https://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2951

Регистрационный № 83428-21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы информационно-измерительные НЕВА-Э1

Системы информационно-измерительные НЕВА-Э1 (далее по тексту - системы) предназначены для измерений значений разности электрических потенциалов (РЭП) постоянного электрического поля в воде, создаваемого в месте расположения электродов измерительных (ЭИ) объектом измерения, при проведении стендовой отработки и приемочных испытаний опытных образцов данных объектов.

Системы конструктивно состоят из трех гирлянд электродов измерительных с магистральными кабелями НЕВА-Э1-КМ, трех электродов нулевых (компенсационных) с кабелями НЕВА-Э1-КЭНК, пульта измерительного НЕВА-Э1-ПИ. которые образуют измерительный преобразователь (далее по тексту - ИП) РЭП.

Принцип действия систем основан на возникновении разности электрических потенциалов на электродах измерительных (далее по тексту— ЭИ). Значения РЭП измеряются относительно потенциала, создаваемого на нулевом электроде, также расположенном в воде вне зоны воздействия объекта, характеристики которого необходимо определить. РЭП возникает за счет полей, создаваемых объектом измерения.

Системы также позволяют регистрировать измерительную информацию. Таким образом возможно определение разницы РЭП до воздействия объекта и после, что исключает дополнительную погрешность от других возможных источников излучения магнитного поля.

Сигналы с каждого электрода из состава гирлянды ЭИ (далее по тексту - ГЭИ) и электродов нулевых (компенсационных) (далее по тексту - ЭНК) по кабелям подаются на вход дифференциального усилителя, обеспечивающего формирование разностного сигнала. Этот сигнал усиливается и подается на вход аналого-цифрового  преобразователя

(далее по тексту — АЦП), совмещенного с микропроцессором. После предварительной обработки полученные результаты преобразуются в цифровой эквивалент, формируются в пакеты и передаются на ноутбук по интерфейсу Ethernet. Окончательная обработка, графическая индикация и сохранение результатов измерений производятся с помощью ноутбука с предустановленным программным обеспечением.

В зависимости от выбранного режима работы системы, измерения производятся:

• - в режиме «на стопе» - с использованием ЭНК. Может быть использовано одновременно до трех ЭНК.

• - в режиме «на ходу» - с использованием ЭИ, объединенных в ГЭИ. Может быть использовано до трех ГЕИ.

Системы обеспечивают:

• 1) измерения значений РЭП постоянного электрического поля в режиме «на ходу» одновременно с одной, двумя или тремя ГЭИ, что соответствует 5-ти, 10-ти или 15-ти одновременно работающим ИП РЭП с возможностью подключения двух дополнительных электродов типа ЭНК;

• 2)   измерения значений гидростатического давления (далее по тексту - ГД) ИП ГД, установленными в каждой ГЭИ (ИП ГД - 3 шт.) и в трех ЭНК (ИП ГД - 3 шт.);

• 3)   графическое представление результатов измерений «на ходу» по каждому ИП РЭП в виде проходных характеристик (далее по тексту - ПХ);

• 4)   введение отметок характерных точек в процессе выполнения измерений и их отображение на графиках ПХ;

• 5)   измерения значений РЭП постоянного электрического поля в режиме «на стопе» одновременно с двумя или тремя электродами типа ЭНК, что соответствует 1-му или 2-м одновременно работающим измерительным преобразователям (ИП) РЭП. Измерения в этом режиме выполняются с использованием одного из электродов типа ЭНК в качестве электрода нулевого;

• 6)   графическое представление результатов измерений «на стопе» по каждому ИП РЭП в виде таблицы значений результатов измерений;

• 7)   запись результатов измерений и служебной информации на встроенный и внешний носители информации;

  8) устройстве;

  9)

  Для измерений гидростатического давления в системах используется преобразователь давления МПД01.10.А.E2.S1.A2.K2.C1 (регистрационный номер в Федеральном информационном фонде 60011-15)

  Заводской номер наносится на корпус надводной части системы типографским способом.

  Знак поверки наносится знак поверки наносится на свидетельство о поверке и (или) в формуляр в соответствии с действующим законодательством.

  Общий вид надводной части системы, места пломбировки от несанкционированного доступа и нанесения «Знака утверждения типа» изображены на рисунках 1 и 2. Общий вид системы вместе с подводной частью представлен на рисунке 3.

распечатку измерительной и служебной информации на печатающем контроль работоспособности ИП системы.

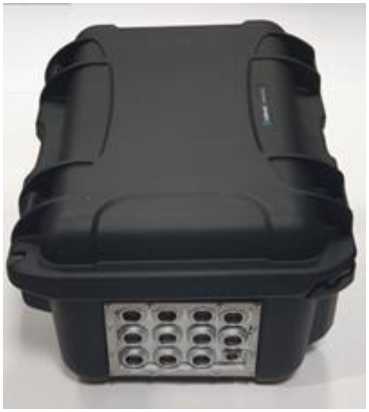

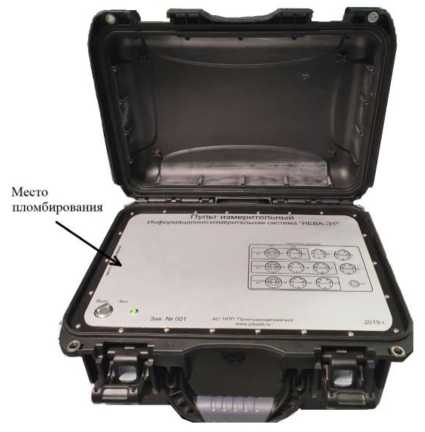

Рисунок 1 - Общий вид надводной части системы с указанием места пломбирования

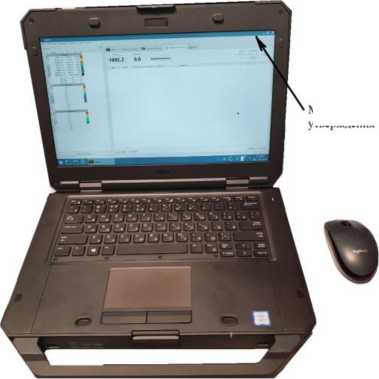

Рисунок 2 - Общий вид надводной части системы с указанием места нанесения знака утверждения типа

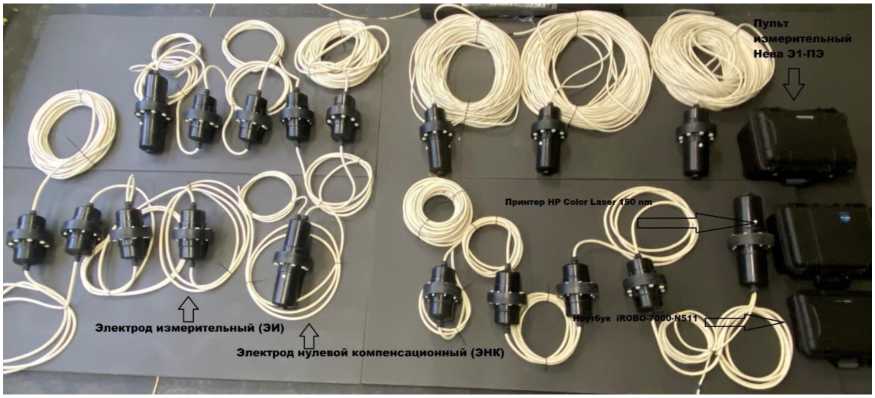

Рисунок 3 - Общий вид системы вместе с подводной частью

Программное обеспечение (далее по тексту - ПО) НЕВА-Э1 системы представляет собой метрологически значимую часть. Метрологически значимая часть ПО и измеренные данные защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) программного обеспечения

Таблица 2 -

Таблица 3 - Основные технические характеристики

наносится в виде наклейки на корпус в соответствии со схемой, представленной на рисунке 2, а также на эксплуатационную документацию - в верхнем правом углу титульного листа каждого документа.

Таблица 4 - Комплектность

таблицы 4

В состав системы входит:

1 Надводная часть:

• -    Пульт измерительный НЕВА-Э1-ПИ;

• -    Ноутбук с предустановленным программным обеспечением;

• -    Принтер лазерный цветной;

• -    Манипулятор;

• -    Кабель НЕВА-Э1-ПИ-ПЭВМ;

• -     Заглушка технологическая - 2 шт.;

2 Подводная часть:

• -    ГЭИ НЕВА-Э1 -ГЭИ с преобразователями давления, по пять ЭИ в каждой- 3 шт.;

• -    кабель магистральный НЕВА-Э1-КМ - 3 шт.;

• -    электрод нулевой (компенсационный) (ЭНК) - 3 шт.;

• -    кабель электрода нулевого (компенсационного) НЕВА-Э1-КЭНК - 3 шт.;

-комплект оснастки (фалы, грузы, поплавки) - 1 компл.

Сведения о методиках (методах) измерений приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»;

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»;

СФДР.411134.001 ТУ Системы информационно-измерительные  НЕВА-Э1.

Технические условия.

Акционерное общество      «Научно-производственное

«Промтрансавтоматика» (АО «НПП «Промтрансавтоматика») ИНН 7825417895

Юридический адрес: 195197, г. Санкт-Петербург, пр-кт Маршала Блюхера, д. 12, лит. И

Телефон (факс): +7 (812) 438-19-80

E-Mail: info@ptaspb.ru

Акционерное общество      «Научно-производственное

«Промтрансавтоматика» (АО «НПП «Промтрансавтоматика») ИНН 7825417895

Адрес: 195197, г. Санкт-Петербург, пр-кт Маршала Блюхера, д. 12, лит. И

Телефон (факс): +7 (812) 438-19-80

E-Mail: info@ptaspb.ru

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)

Адрес: 119530, г. Москва, Очаковское ш., д. 34, помещ. VII, ком. 6

Телефон: +7 (495) 775-48-45, +7 (495) 481-33-80

E-mail: info@prommashtest.ru

W eb-сайт: http://www.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312126.

в части вносимых изменений

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Телефон: +7 (495) 583-99-23. Факс: +7 (495) 583-99-48

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2951

Регистрационный № 89044-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительно-вычислительные объема газа СГ-ЭКР

Комплексы измерительно-вычислительные объема газа СГ-ЭКР (далее - комплекс) предназначены для измерения объема и объемного расхода неагрессивного, сухого газа при рабочих и стандартных условиях (температура 293,15 К, давление 101,325 кПа), а также для измерения температуры, абсолютного давления и контроля технологических параметров (разности давлений, температуры при наличии преобразователей).

Принцип действия комплекса основан на вычислении объема газа, приведенного к стандартным условиям, на основе измеренного счетчиком газа объема газа при рабочих условиях, а также температуры и давлении газа в трубопроводе, измеренных корректором и вычисленного или подстановочного значения коэффициента сжимаемости. Информация о рабочем объеме со счетчиков в корректор передается c помощью импульсного электрического сигнала.

Комплексы состоят из счетчика газа, корректора и коммутационных элементов. Опционально комплекс может включать преобразователь разности (перепада) давлений и дополнительный преобразователь температуры, входящие в состав корректора, для контроля технологических параметров.

В комплексе используется корректор объема газа ЭК270 (регистрационный номер 88261-23 в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФОЕИ) или корректор объема газа ТАУ-ЭК (регистрационный номер 92613-24 в ФИФОЕИ).

В зависимости от типа применяемого счетчика комплексы имеют два исполнения:

• - СГ-ЭКР-Т на базе счетчиков газа турбинных ТАУ-ТСГ (регистрационный номер 93082-24 в ФИФОЕИ), счетчиков газа СГ (регистрационный номер 14124-14 в ФИФОЕИ);

• - СГ-ЭКР-Р на базе счетчиков газа ротационных РВГ (регистрационный номер 87075-22 в ФИФОЕИ), счетчиков газа ротационных RABO (регистрационный номер 54267-13 в ФИФОЕИ).

Корректор может быть смонтирован удаленно от счетчика газа. В случае установки корректора на стену (кронштейн) при заказе согласуется длина кабеля преобразователя температуры, импульсных трубок преобразователя давления и разности давлений, длина импульсного кабеля к датчикам импульсов. Комплекс может иметь исполнение с вертикальным расположением счетчика.

Температура газа измеряется термопреобразователем сопротивления Pt500 (500П) по ГОСТ 6651-2009, входящим в состав корректора и установленным в потоке газа. Давление газа измеряется преобразователем давления, входящим в состав корректора.

Комплексы обеспечивают выполнение следующих функций:

• - измерение объема газа при рабочих условиях, температуры и давления газа;

• - вычисление коэффициента сжимаемости по    ГОСТ 30319.2-2015,

ГОСТ Р 70927-2023;

• - вычисление объема газа, приведенного к стандартным условиям;

• - обработку, отображение и хранение измеренной информации и настроечных параметров комплекса;

• - ведение архива потребления газа, нештатных ситуаций и изменения условно-постоянных величин;

• - передачу измеренной и рассчитанной информации по цифровым интерфейсам;

• - опционально измерение разности давлений и температуры для контроля технологических параметров.

Структура условного обозначения комплекса:

СГ-ЭКР-[1]-[2]-[3]-[4]/[5], где:

СГ-ЭКР - наименование комплекса;

• [1] - обозначение применяемого счетчика: турбинный - Т, ротационный - Р;

• [2] - верхний предел измерения абсолютного давления, МПа;

• [3] - максимальный измеряемый объемный расход газа при рабочих условиях, определяемый установленным в состав комплекса счетчиком газа согласно его описанию типа, м³/ч;

• [4] - наличие высокочастотного датчика импульсов ДИ-В - «В», при отсутствии датчика импульсов ДИ-В символ «В» отсутствует;

• [5] - максимальное допустимое рабочее избыточное давление счетчика газа, МПа. Общий вид основных исполнений комплексов представлен на рисунке 1.

Знак поверки наносится путем давления на пломбы:

• - на корректор путем пломбирования пластиковой крышки, закрывающей доступ к плате управления, клеммам подключения преобразователей давления и температуры, кнопке перевода в режим «Поверка», крышки импульсных входов с помощью проволоки и свинцовой (пластмассовой) пломбы и путем нанесения знака поверки на специальную мастику;

• - на счетчике газа путем пломбирования крышки счетного механизма счетчика с помощью проволоки и свинцовой (пластмассовой) пломбы;

• - в местах присоединения преобразователя температуры к корпусу счетчика газа с помощью проволоки и свинцовой (пластмассовой) пломбы (за исключением случаев удаленного монтажа);

  • - в

  проволоки монтажа);

  • - в

местах соединения импульсных линий преобразователя давления с помощью и свинцовой (пластмассовой) пломбы (за исключением случаев удаленного месте присоединения датчика импульсов с помощью проволоки и свинцовой (пластмассовой) пломбы.

Пломбу поставщика газа наносят:

• - на ручку крана в открытом положении после выполнения монтажных работ;

• - на места присоединения преобразователей температуры и давления в комплексах, имеющих в своем составе счетчики газа без предусмотренного места отбора температуры и давления, а также при удаленном монтаже корректора после выполнения монтажных работ.

Схемы пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2, 3.

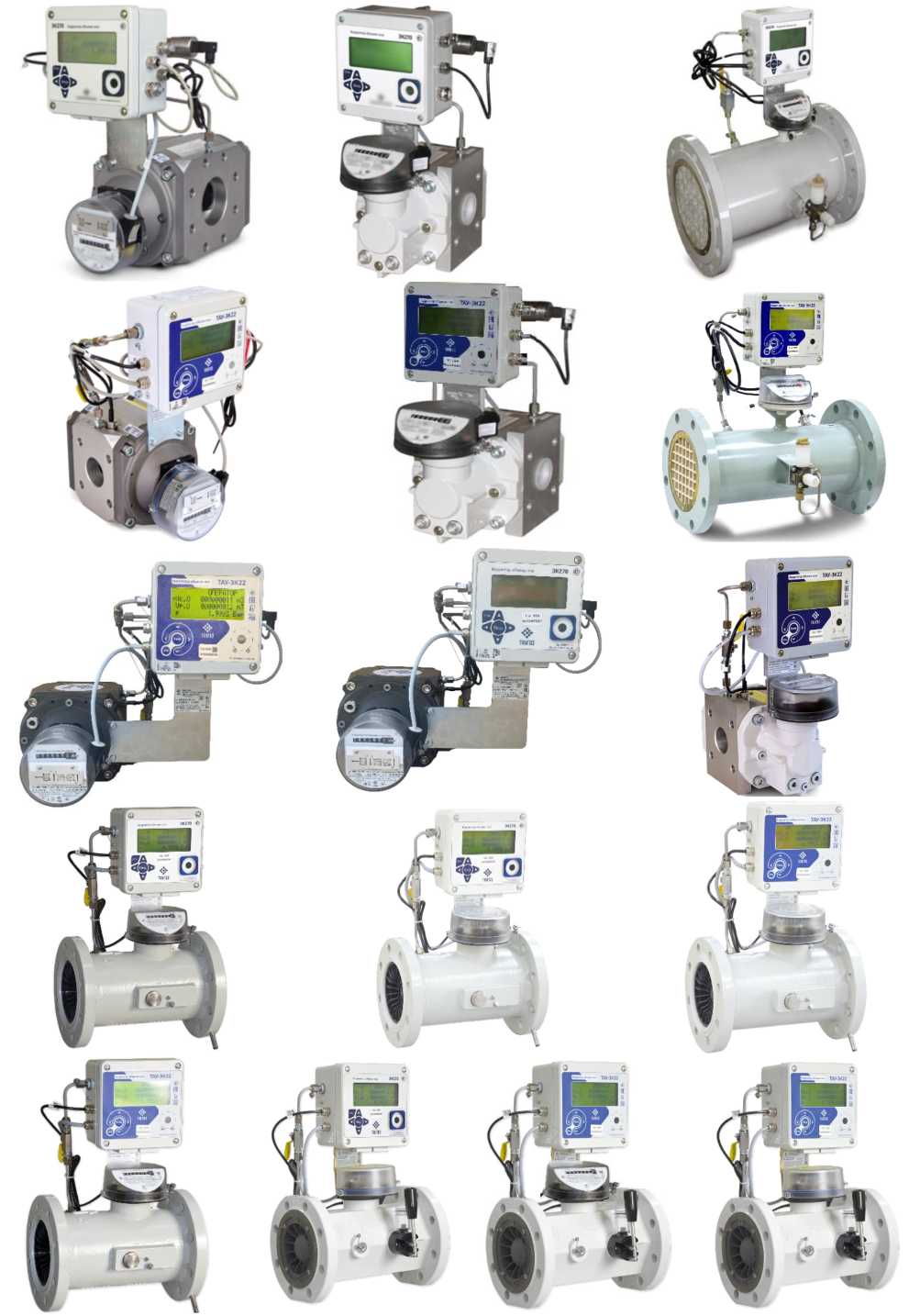

Рисунок 1 - Общий вид основных исполнений комплексов

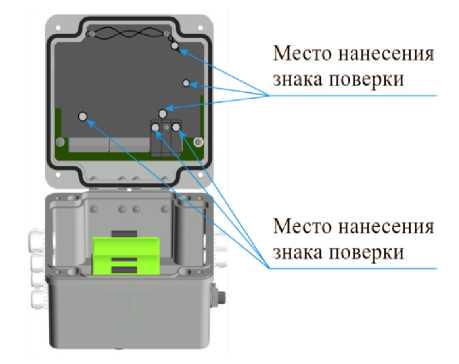

Рисунок 2 - Схема пломбировки от несанкционированного доступа корректора, обозначение места нанесения знака поверки

Рисунок 3 - Схема пломбировки от несанкционированного доступа счетчика газа, обозначение места нанесения знака поверки

Заводской номер в виде арабских цифр наносится методом термопечати, металлографики и/или гравировки на шильдик, расположенный на крепежной пластине корректора. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 4.

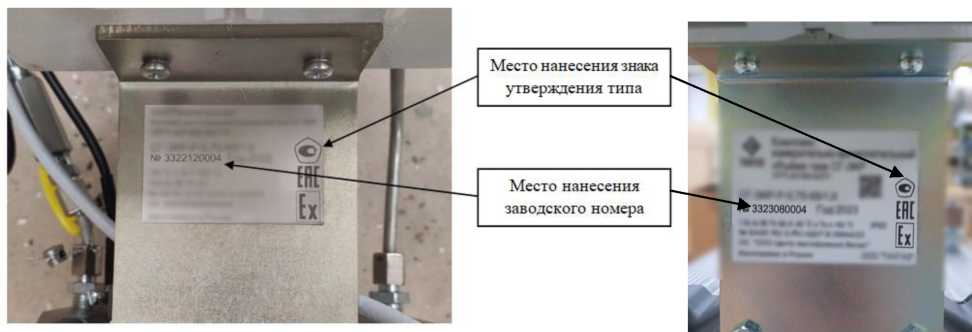

Рисунок 4 - Место нанесения заводского номера и знака утверждения типа

Программное обеспечение (далее - ПО) комплексов является встроенным ПО корректора и разделено на метрологически значимую и метрологически незначимую части. Идентификационные данные метрологически значимой части приведены в таблице 1. ПО комплекса защищено многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие из данных пользователь может вводить или изменять. Уровни доступа пользователей задают доступ к изменению данных по паролю через пользовательские интерфейсы. Для защиты параметров, подлежащих калибровке, используется калибровочный замок, который открывается нажатием кнопки на плате, защищаемой пломбой поверителя.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Таблица 2 -

Таблица 4 - Показатели надежности

наносится на шильдик, расположенный на крепежной пластине корректора, методом термопечати, металлографики и/или гравировки и на титульные листы эксплуатационной документации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в п. 3 руководства по эксплуатации УРГП.407369.003 РЭ.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10^-1 - 1^10⁷ Па»;

Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1^10⁵ Па»;

УРГП.407369.003 ТУ «Комплексы измерительно-вычислительные объема газа СГ-ЭКР. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ»)

ИНН 5243041600

Юридический адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4

Изготовитель

Общество с ограниченной ответственностью «ТАУГАЗ» (ООО «ТАУГАЗ») ИНН 5243041600

Адрес: 607222, Нижегородская обл., г.о. город Арзамас, г. Арзамас, ул. Рабочий Порядок, д. 14, помещ. 4

Телефон: (831)235-70-10

E-mail: info@argze.ru

Испытательный центр

Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)

Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10

E-mail: office@ooostp.ru

Web-сайт: http://www.ooostp.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» декабря 2024 г. № 2951

Регистрационный № 90168-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы ионные L-Ion

Хроматографы ионные L-Ion (далее - хроматографы) предназначены для разделения смесей на компоненты и измерений содержания неорганических и органических анионов и катионов в образцах различного происхождения.

Принцип действия хроматографов основан на разделении компонентов анализируемой пробы в хроматографической колонке в потоке подвижной фазы и последующем их детектировании кондуктометрическим детектором.

В состав хроматографов входит плунжерный насос, блок дегазации элюента (дегазатор и/или газо-жидкостный сепаратор), термостат колонок, кондуктометрический детектор, ручной инжектор или автоматический дозирующий кран, хроматографическая колонка, супрессор для подавления фоновой электропроводности и система сбора данных. При необходимости хроматографы могут комплектоваться генератором элюента, камерой постколоночной УФ-дериватизации, автосамплером.

Хроматографы модификаций L-Ion 10, L-Ion 12, L-Ion 12 Plus, L-Ion 15, L-Ion 16, L-Ion 16 Plus, L-Ion 18, L-Ion 18H, L-Ion 30, L-Ion 30H, L-Ion 30 Plus, L-Ion 60 изготавливаются в одно- и двухканальном исполнении. Любая модификация может быть оснащена детектором амперометрическим ED-8 марки SILab.

Одноканальные хроматографы L-Ion 10, L-Ion 12, L-Ion 12 Plus, L-Ion 15, L-Ion 16, L-Ion 16 Plus отличаются техническими характеристиками детекторов и стандартной комплектацией. Модификация L-Ion 10 комплектуется ручным инжектором, в состав остальных хроматографов входит автоматический дозирующий кран, а модель L-Ion 12 Plus -в стандартном исполнении укомплектована автосамплером. Хроматограф L-Ion 15 снабжен функцией удаленного контроля прибора через смарт-устройства (запуск и отключение системы по времени, выход на режим, промывка и уравновешивание системы). Хроматограф L-Ion 16 оснащен встроенным генератором элюента, что значительно снижает временные затраты при подготовке к анализу. L-Ion 16 Plus - модификация L-Ion 16. Отличается наличием дополнительного блока дегазации элюента.

Модификации L-Ion 18, L-Ion 18H - приборы модульной конструкции, имеющие возможность дооснащения для создания двухканальной схемы для последовательного определения анионов и катионов.

Двухканальные хроматографы L-Ion 30, L-Ion 30H и L-Ion 30 Plus имеют два независимых аналитических канала, что позволяет проводить одновременное определение катионов и анионов.

Портативные хроматографы модификации L-Ion 60 предназначены для работы в мобильных лабораториях. Приборы комплектуются специальными колонками малого диаметра, плунжерным насосом, автоматическим дозирующим краном, блоком дегазации, супрессором (анионы), термостатом колонок, кондуктометрическим детектором.

Комплектация хроматографов представлена в таблицах 1-2.

Таблица 1 - Комплектация одноканальных

в

Таблица 2 - Комплектация двухканальных и портативных модификаций хроматографов

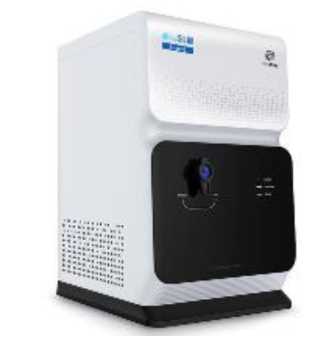

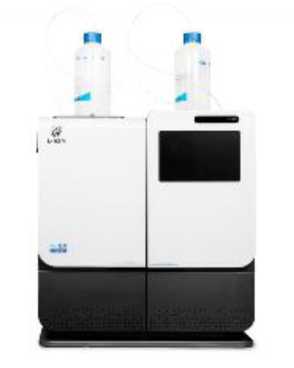

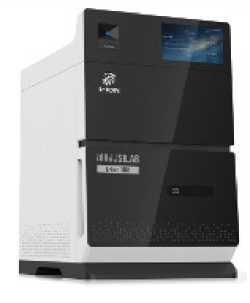

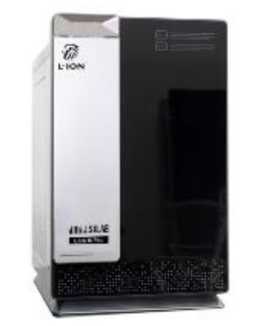

Общий вид модификаций хроматографов представлен на рисунках 1-12. Общий вид детектора амперометрического ED-8 марки SILab представлен на рисунке 13.

Серийные номера хроматографов в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на заднюю панель корпуса хроматографа в виде наклейки с нанесением информации полиграфическим

способом. Общий вид информационной таблички с указанием места нанесения серийного номера представлен на рисунке 14.

Пломбирование хроматографов не

на средство измерений не предусмотрено.

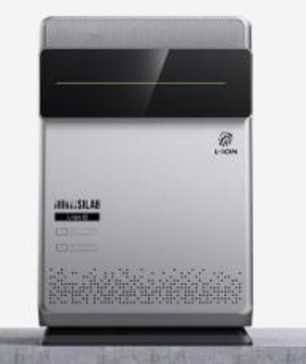

Рисунок 1 - Общий вид хроматографов

ионных L-Ion 10

Рисунок 2 - Общий вид хроматографов

ионных L-Ion 12

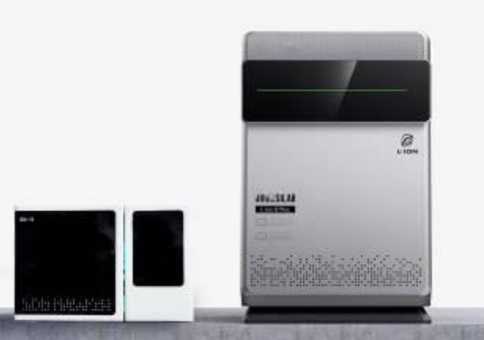

Рисунок 3 - Общий вид хроматографов

ионных L-Ion 12 Plus

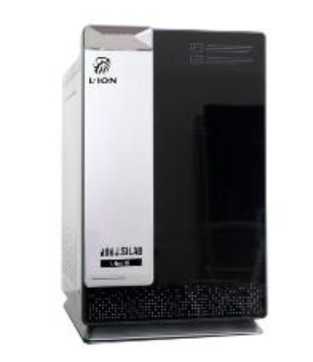

Рисунок 4 - Общий вид хроматографов

ионных L-Ion 15

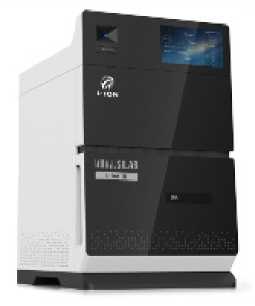

Рисунок 5 - Общий вид хроматографов

ионных L-Ion 16

Рисунок 6 - Общий вид хроматографов

ионных L-Ion 16 Plus

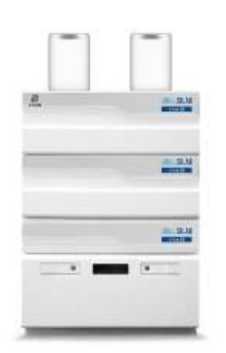

Рисунок 7 - Общий вид хроматографов

ионных L-Ion 18

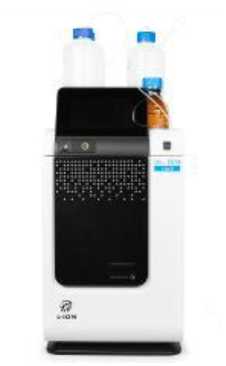

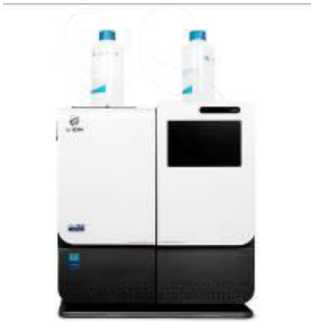

Рисунок 9 - Общий вид хроматографов

ионных L-Ion 30

Рисунок 8 - Общий вид хроматографов

ионных L-Ion 18H

Рисунок 10 - Общий вид хроматографов

ионных L-Ion 30H

Рисунок 11 - Общий вид хроматографов

ионных L-Ion 30 Plus

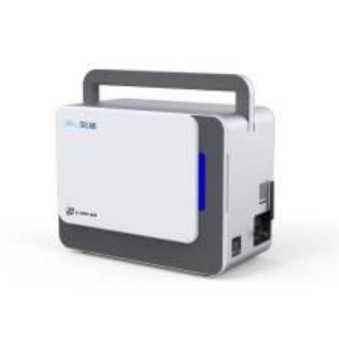

Рисунок 12 - Общий вид хроматографов

ионных L-Ion 60

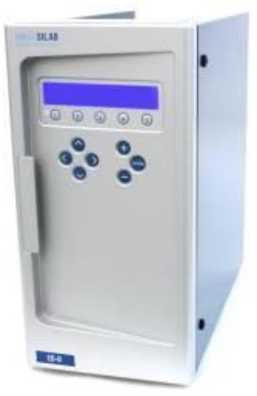

Рисунок 13 - Детектор амперометрический ED-8 марки SILab

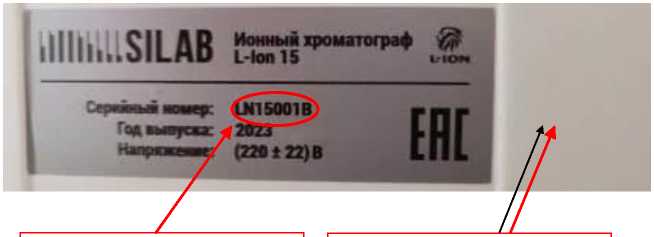

Рисунок 14 - Общий вид информационной таблички (шильдика)

Место нанесения знака утверждения типа

Место нанесения серийного номера

Программное обеспечение (ПО), входящее в состав хроматографов, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Таблица 4  - Метрологические характеристики хроматографов ионных L-Ion

c кондуктометрическим детектором

Метрологические характеристики хроматографов ионных L-Ion м детектором ED-8

Таблица 5 с амперометр

Таблица 6 - Технические

в ионных L-Ion

х

Таблица 7 - Технические

ED-8

наносится на заднюю панель хромататографа в виде наклейки и/или на титульный лист руководства по эксплуатации методом компьютерной графики.

Таблица 8 - Комплектность

Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.

Техническая документация фирмы «Zhejiang Zheke Instrument Equipment Co., Ltd . », Китай.

Фирма «Zhejiang Zheke Instrument Equipment Co., Ltd.», Китай

Адрес: 202, Building 1, Xuexiyuan, Gaohong Town, Lin 'an District, Hangzhou City, Zhejiang Province, China

Фирма «Zhejiang Zheke Instrument Equipment Co., Ltd.», Китай

Адрес: 202, Building 1, Xuexiyuan, Gaohong Town, Lin 'an District, Hangzhou City, Zhejiang Province, China

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Матвеево-Очаковское, ул. Озерная, д. 46

Тел./факс: (495) 437 55 77/(495) 437 56 66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
