Номер по Госреестру СИ: 93049-24
93049-24 Счетчики воды крыльчатые
(ЭКО НОМ)
Назначение средства измерений:
Счётчики воды крыльчатые ЭКО НОМ (далее - счётчики) предназначены для измерений объёма питьевой воды по СанПиН 2.1.3684-21, СанПиН 2.1.3685-21 и сетевой воды по СП 124.13330.2012, протекающей в подающих или обратных трубопроводах систем теплоснабжения, системах холодного и горячего водоснабжения.

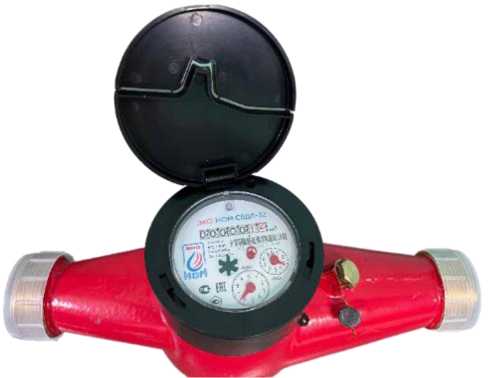

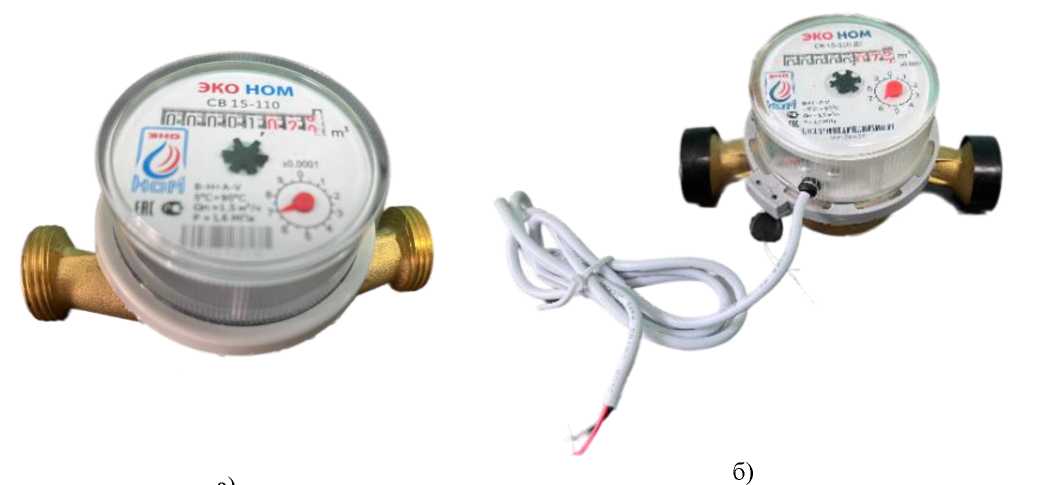

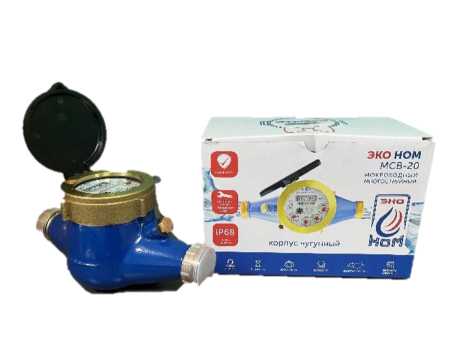

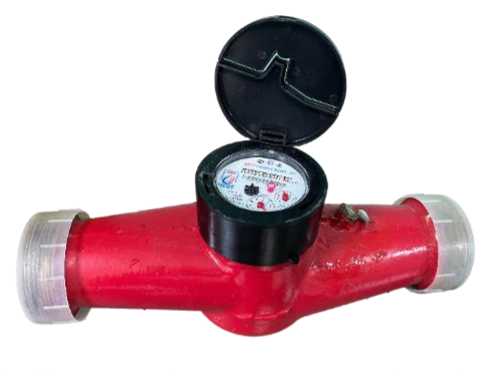

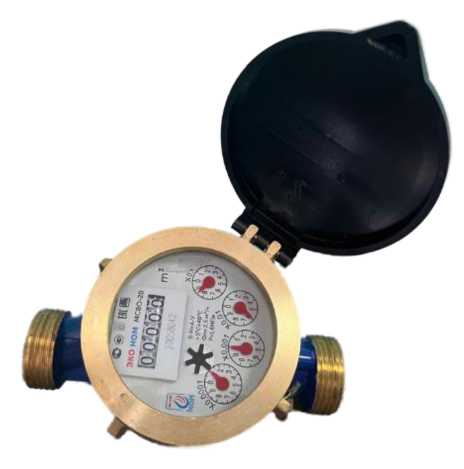

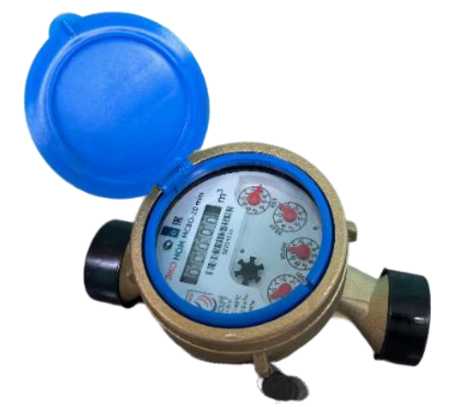

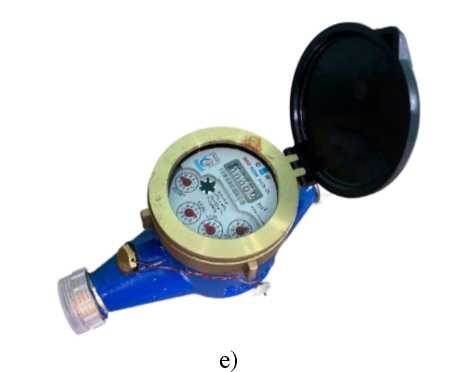

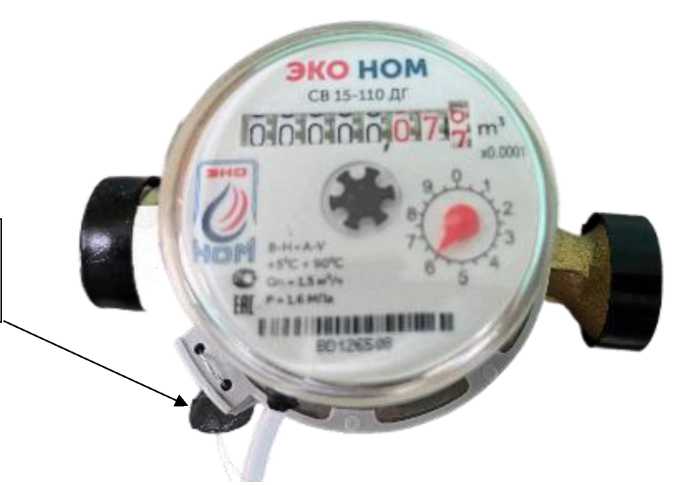

Внешний вид.
Счетчики воды крыльчатые
Рисунок № 1
Внешний вид.
Счетчики воды крыльчатые
Рисунок № 2
Внешний вид.
Счетчики воды крыльчатые
Рисунок № 3
Внешний вид.
Счетчики воды крыльчатые
Рисунок № 4
Внешний вид.
Счетчики воды крыльчатые
Рисунок № 5
Внешний вид.
Счетчики воды крыльчатые
Рисунок № 6
Внешний вид.
Счетчики воды крыльчатые
Рисунок № 7
Внешний вид.
Счетчики воды крыльчатые
Рисунок № 8
Внешний вид.
Счетчики воды крыльчатые
Рисунок № 9
Внешний вид.
Счетчики воды крыльчатые
Рисунок № 10
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 28.08.2029
Номер записи - 194863
ID в реестре СИ - 1418658
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЭКО НОМ МСВ-15-М, ЭКО НОМ МСВ-15 M, ЭКО НОМ МСВ-15, ЭКО НОМ, эко, ХВС, СВДМ, горячая вода, ДУ 40, СВД-40 ДГ, СВ-15-110, СВ-15, СВ 15-80, СВ 15-110 ДГ, СВ 15-110, СВ 15, МСВО-15 mini, исп. СВ-15-110 ДГ, ECONOM, DUX СВ-15-110, 7285782, 7285559,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.
Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.
Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.
В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.
Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 721236
Выдано извещений - 2
Кол-во периодических поверок - 3123
Кол-во средств измерений - 91
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 2190 дн.
Приказы РСТ, где упоминается данный тип СИ
№2044 от 2024.08.28 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Счетчики воды крыльчатые (ЭКО НОМ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93049-24 28.08.2029 |
Счетчики воды крыльчатые, ЭКО НОМ Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
93116-24 04.09.2029 |
Счетчики воды, DUX Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
94323-25 13.01.2030 |
Счетчики тепла, DUX СТУ Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
94324-25 13.01.2030 |
Счетчики тепла, ЭКО НОМ СТУ Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
Кто поверяет Счетчики воды крыльчатые (ЭКО НОМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОЛОГИЯ" (RA.RU.312933) | 15 | 1 | 0 | 15 | 0 | 0 | 0 | 0 | ||
| ООО «ДОЗАТОР» (RA.RU.313989) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ИП Матвеев Вадим Олегович (RA.RU.314183) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "СИБИРСКИЙ ХОЗЯИН" (RA.RU.314352) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ПРОМЕТР" (RA.RU.314482) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "НПФ МЕТРОЛОГИЯ" (RA.RU.314569) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЛУГАНСКИЙ ЦСМ" (RA.RU.314891) | 10 | 0 | 10 | 0 | 9 | 0 | 9 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "МОЙ СЧЕТЧИК"(ООО "МОЙ СЧЕТЧИК") | 22 | 3 | 0 | 22 | 0 | 0 | 0 | 0 | ||
| ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ГОРОДА МОСКВЫ "ЖИЛИЩНИК РАЙОНА БРАТЕЕВО"(ГБУ "ЖИЛИЩНИК РАЙОНА БРАТЕЕВО") | 57 | 4 | 6 | 51 | 0 | 0 | 0 | 0 | ||
| ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ГОРОДА МОСКВЫ "ЖИЛИЩНИК РАЙОНА БИРЮЛЕВО ЗАПАДНОЕ"(ГБУ "ЖИЛИЩНИК РАЙОНА БИРЮЛЕВО ЗАПАДНОЕ") | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ГОРОДА МОСКВЫ "ЖИЛИЩНИК РАЙОНА ВОЙКОВСКИЙ"(ГБУ "ЖИЛИЩНИК РАЙОНА ВОЙКОВСКИЙ") | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ГОРОДА МОСКВЫ "ЖИЛИЩНИК РАЙОНА КОСИНО-УХТОМСКИЙ"(ГБУ "ЖИЛИЩНИК РАЙОНА КОСИНО-УХТОМСКИЙ") | 2 | 2 | 0 | 0 | 0 | 0 | 0 | |||
| ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ГОРОДА МОСКВЫ "ЖИЛИЩНИК РАЙОНА РАМЕНКИ"(ГБУ "ЖИЛИЩНИК РАЙОНА РАМЕНКИ") | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕПЛОВОДОУЧЕТ" (RA.RU.310537) | 3 | 2 | 1 | 0 | 2 | 2 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ГЛАВПРИБОР" (RA.RU.312543) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "КОСТРОМСКОЙ ЦСМ" (RA.RU.311489) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 123 | 122 | 0 | 123 | 0 | 0 | 0 | 0 | ||
| ООО "СТРОЙГАРАНТ-М" (RA.RU.312641) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ООО "ГСП-СЕРВИС" (RA.RU.312343) | 8 | 0 | 8 | 0 | 1 | 0 | 1 | |||
| ООО "ПРОТЭКТ" (РОСС RU.0001.310120) | 10 | 2 | 0 | 10 | 0 | 0 | 0 | 0 | ||
| ООО "МЕТРОЛОГИЯ СЕРВИС" (RA.RU.312943) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "СПЕЦМОНТАЖ" (РОСС RU.0001.310211) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "ГК ВОДОПРОЕКТ" (RA.RU.312191) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "РЦСМ" (RA.RU.312866) | 1 | 0 | 1 | 1 | 0 | 0 | 0 | |||
| ООО "ПАРУС" (RA.RU.312630) | 40 | 33 | 0 | 40 | 0 | 40 | 0 | 40 | ||
| ООО "ДЮКС" (RA.RU.311687) | 720906 | 107777 | 718103 | 2803 | 0 | 720904 | 718103 | 2801 | ||
| ИП Субоч А.М. (RA.RU.313429) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ООО «ГК-ГИДРО» (RA.RU.312963) | 4 | 0 | 4 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики воды крыльчатые (ЭКО НОМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится методом штампопечати на лицевую панель счётчика. Заводской номер счётчика может содержать 2 латинских буквы и 6-7 арабских цифр, наносится на лицевую панель счётчика также методом штампопечати. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 3.Место
нанесения знака
Место
нанесения знака
утверждения типа средств измерений
утверждения типа средств измерений
Место
нанесения заводского номера
заводского
номера
Место нанесения
Место
заводского номера
Место нанесения
нанесения знака утверждения типа средств измерений

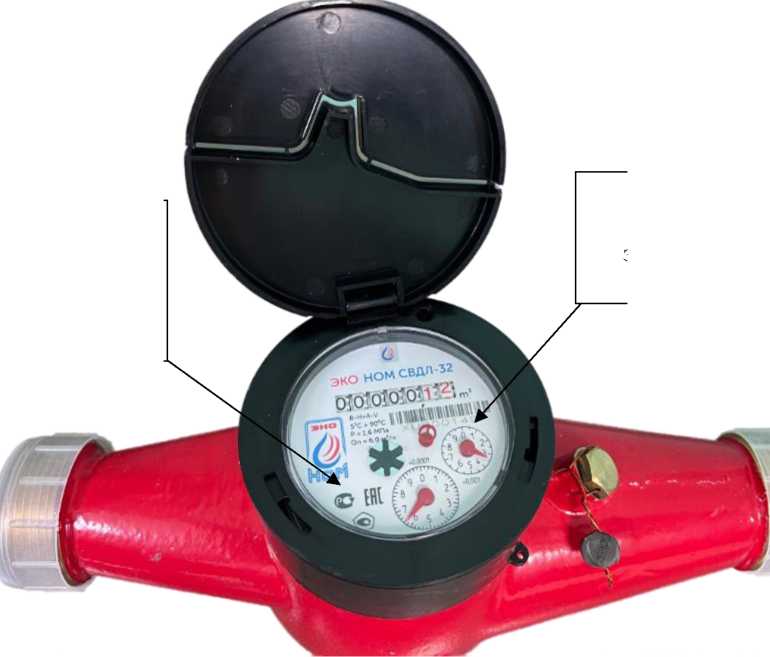

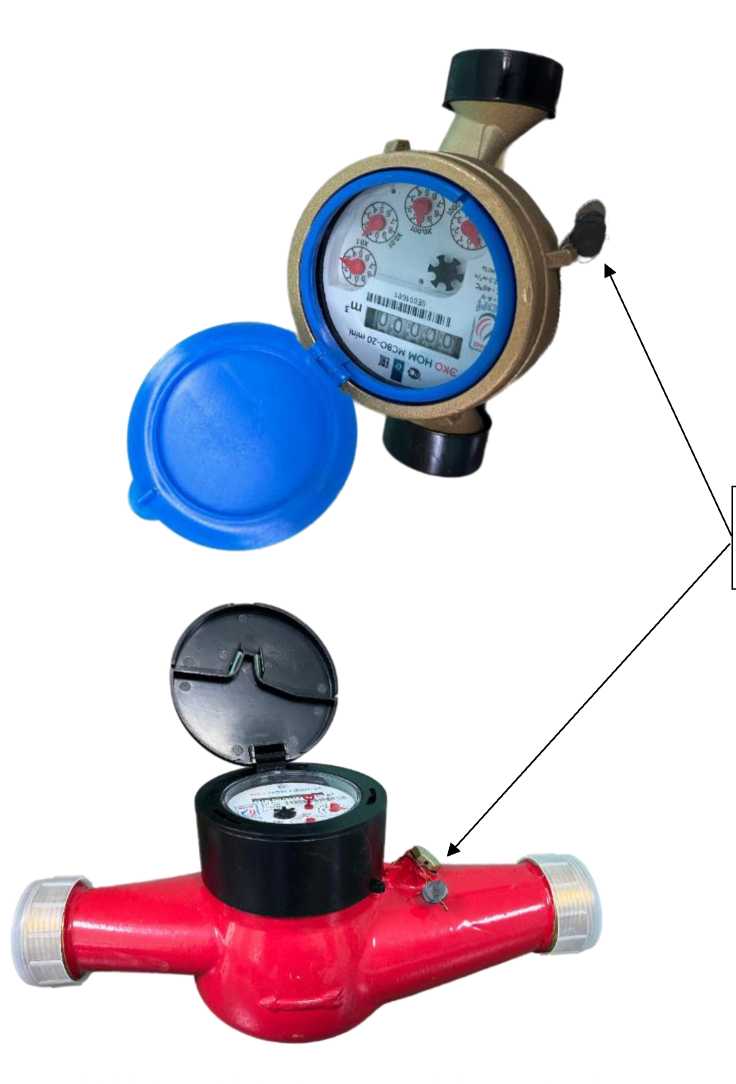

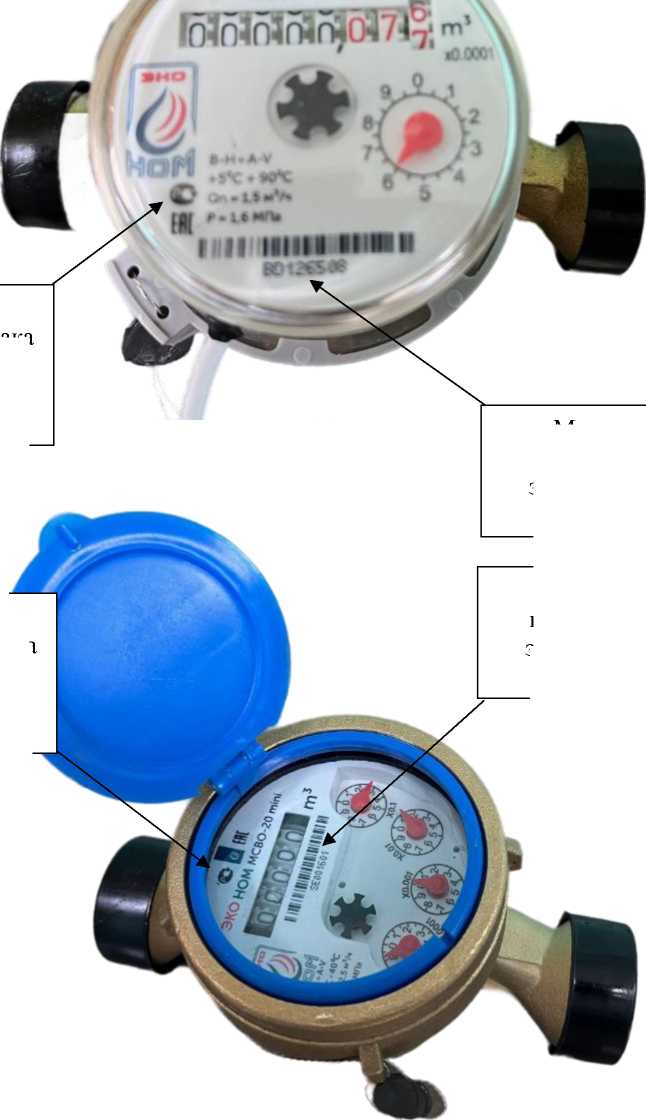

Рисунок 3 - Места расположения заводского номера и знака утверждения типа средств измерений
Метрологические и технические характеристики приведены в таблицах 1 - 8.
Таблица 1 - Метрологические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений СВ и СВД
|
Наименование параметра |
Значение параметра | |||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Наименьший расход воды Qнаим, м3/ч - класс А |
0,06 |
0,1 |
0,14 |
0,24 |
0,4 |
1,2 |
|
- класс В |
0,03 |
0,05 |
0,07 |
0,12 |
0,2 |
0,45 |
|
- класс С |
0,015 |
0,025 |
0,04 |
0,06 |
0,1 |
0,15 |
|
Переходный расход воды Qn, м3/ч - класс А |
0,15 |
0,25 |
0,35 |
0,6 |
1,0 |
4,5 |
|
- класс В |
0,12 |
0,2 |
0,28 |
0,48 |
0,8 |
3,0 |
|
- класс С |
0,0225 |
0,0375 |
0,063 |
0,09 |
0,15 |
0,23 |
|
Номинальный расход воды Qном, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
15,0 |
|
Наибольший расход воды Qнаиб, м3/ч |
3,0 |
5,0 |
7,0 |
12,0 |
20,0 |
30,0 |
|
Порог чувствительности, м3/ч, не более |
0,01 |
0,015 |
0,02 |
0,03 |
0,05 |
0,08 |
|
Наименование параметра |
Значение параметра |
|
Пределы допускаемой | |
|
относительной погрешности | |
|
счетчиков, % | |
|
- в диапазоне Qнаим < Q < Qn |
±5 |
|
- в диапазоне Qn < Q < Qнаиб |
±2 |
Таблица 2 - Технические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений СВ и СВД
|
Наименование параметра |
Значение параметра | ||||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
50 | |
|
Габаритные размеры, мм: | |||||||
|
- длина |
110(80)/110(80)/110 |
130/130/130 |
160 |
160 |
200 |
200 | |
|
- ширина |
60/60/85 |
65/65/85 |
100 |
110 |
125 |
125 | |
|
- высота |
77/77/90 |
77/77/100 |
116 |
130 |
145 |
162 | |
|
Масса, кг, не более |
0,6 |
0,7 |
2,2 |
2,5 |
4,5 |
5,4 | |
|
Температура измеряемой |
от + 5 до + 90 | ||||||
|
среды, °С | |||||||
|
Максимальное рабочее давление измеряемой среды, МПа |
1,6 | ||||||
|
Потеря давления при Qнаиб, МПа, не более |
0,1 | ||||||
|
Система передачи данных |
ДГ/RS-485/LoraWan | ||||||
|
Степень защиты по ГОСТ 14254-2015 |
IP67 | ||||||
|
Условия эксплуатации: | |||||||
|
- температура |
от +5 до +60 | ||||||
|
окружающего воздуха, °С | |||||||
|
- относительная |
от 30 до 95 | ||||||
|
влажность окружающего воздуха, %, не более | |||||||
|
- атмосферное |
от 84 до 107 | ||||||
|
давление, кПа | |||||||
|
Наибольшее значение | |||||||
|
индикаторного |
99999,999 | ||||||
|
устройства, м3 | |||||||
|
Наименьшая цена 3 |
0,00005 | ||||||
|
деления, м3 | |||||||
|
Наименование параметра |
Значение параметра |
|
Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп |
0,01; 0,1* |
|
* Значение определяется при заказе и указывается в паспорте средства измерений | |
Таблица 3 - Метрологические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений СВДЛ и СВДМ
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
25 |
32 |
40 |
50 |
|
Наименьший расход воды Qнаим, м3/ч - класс А |
0,14 |
0,24 |
0,4 |
1,2 |
|
- класс В |
0,07 |
0,12 |
0,2 |
0,45 |
|
- класс С |
0,04 |
0,06 |
0,1 |
0,15 |
|
Переходный расход воды Qn, м3/ч - класс А |
0,35 |
0,6 |
1,0 |
4,5 |
|
- класс В |
0,28 |
0,48 |
0,8 |
3,0 |
|
- класс С |
0,063 |
0,09 |
0,15 |
0,23 |
|
Номинальный расход воды Qном, м3/ч |
3,5 |
6,0 |
10,0 |
15,0 |
|
Наибольший расход воды Qнаиб, м3/ч |
7,0 |
12,0 |
20,0 |
30,0 |
|
Порог чувствительности, м3/ч, не более |
0,02 |
0,03 |
0,05 |
0,08 |
|
Пределы допускаемой относительной погрешности счетчиков, % | ||||
|
- в диапазоне Qнаим < Q < Qn |
±5 | |||
|
- в диапазоне Qn < Q < Qнаиб |
±2 | |||
Таблица 4 - Технические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений СВДЛ и СВДМ
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
25 |
32 |
40 |
50 |
|
Габаритные размеры, мм, не более: | ||||
|
- длина |
260 |
260 |
300 |
300 |
|
- ширина |
120 |
120 |
125 |
125 |
|
- высота |
105 |
117 |
155 |
185 |
|
Масса, кг, не более |
2,3 |
2,7 |
4,5 |
6,0 |
|
Температура измеряемой среды, °С |
от + 5 до + 90 | |||
|
Максимальное рабочее давление измеряемой среды, МПа |
1,6 | |||
|
Потеря давления при Qнаиб, МПа, не более |
0,1 | |||
|
Система передачи данных |
ДГ/RS-485/LoraWan | |||
|
Наименование параметра |
Значение параметра |
|
Степень защиты по ГОСТ 14254-2015 |
IP67 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +60 |
|
- относительная влажность | |
|
окружающего воздуха, %, не более |
от 30 до 95 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Наибольшее значение индикаторного 3 устройства, м3 |
99999,99 |
|
Наименьшая цена деления, м3 |
0,00005 |
|
Коэффициент преобразования счетчика, | |
|
оснащенного импульсным выходом, м3/имп |
0,01; 0,1* |
|
* Значение определяется при заказе и указывается в паспорте средства измерений | |
Таблица 5 - Метрологические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений МСВО и МСВО mini
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
|
Наименьший расход воды Qнаим, м3/ч - класс А |
0,06 |
0,10 |
0,14 |
0,24 |
|
- класс В |
0,03 |
0,05 |
0,07 |
0,12 |
|
Переходный расход воды Qn, м3/ч - класс А |
0,15 |
0,25 |
0,35 |
0,60 |
|
- класс В |
0,12 |
0,20 |
0,28 |
0,48 |
|
Номинальный расход воды Qном, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
|
Наибольший расход воды Qнаиб, м3/ч |
3,0 |
5,0 |
7,0 |
12,0 |
|
Порог чувствительности, м3/ч, не более |
0,01 |
0,025 |
0,035 |
0,06 |
|
Пределы допускаемой относительной погрешности счетчиков, % - в диапазоне Qнаим < Q < Qn |
±5 | |||
|
- в диапазоне Qn < Q < Qнаиб |
±2 | |||
Таблица 6 - Технические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений
МСВО и МСВО mini
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
|
Габаритные размеры, мм, не более: - длина |
110 |
130 |
160 |
160 |
|
- ширина |
87 |
87 |
87 |
110 |
|
- высота |
91 |
91 |
91 |
129 |
|
Масса, кг, не более |
1,0 |
1,5 |
1,5 |
2,3 |
|
Наименование параметра |
Значение параметра |
|
Температура измеряемой среды, °С |
от + 5 до + 40 |
|
Максимальное рабочее давление измеряемой среды, МПа |
1,6 |
|
Потеря давления при Qнаиб, МПа, не более |
0,1 |
|
Система передачи данных |
ДГ/RS-485/LoraWan |
|
Степень защиты по ГОСТ 14254-2015 |
IP67 |
|
Условия эксплуатации:
|
от +5 до +60 от 30 до 95 от 84 до 107 |
|
Наибольшее значение индикаторного 3 устройства, м3 |
99999 |
|
Наименьшая цена деления, м3 |
0,00005 |
|
Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп |
0,01; 0,1* |
|
* Значение определяется при заказе и указывается в паспорте средства измерений | |
Таблица 7 - Метрологические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений МСВ и МСВ-М
|
Наименование параметра |
Значение параметра | |||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Наименьший расход воды Qнаим, м3/ч - класс А |
0,06 |
0,10 |
0,14 |
0,24 |
0,40 |
0,60 |
|
- класс В |
0,03 |
0,05 |
0,07 |
0,12 |
0,30 |
0,30 |
|
Переходный расход воды Qn, м3/ч - класс А |
0,15 |
0,25 |
0,35 |
0,60 |
1,00 |
1,50 |
|
- класс В |
0,12 |
0,20 |
0,28 |
0,48 |
0,80 |
1,20 |
|
Номинальный расход воды Qном, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
15,0 |
|
Наибольший расход воды Qнаиб, м3/ч |
3,0 |
5,0 |
7,0 |
12,0 |
20,0 |
30,0 |
|
Порог чувствительности, м3/ч, не более |
0,01 |
0,025 |
0,035 |
0,06 |
0,08 |
0,1 |
|
Пределы допускаемой относительной погрешности счетчиков, %
|
±5 ±2 | |||||
Таблица 8 - Технические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений
МСВ и МСВ-М
|
Наименование параметра |
Значение параметра | |||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Габаритные размеры, мм: | ||||||
|
- длина |
165 |
190 |
260 |
260 |
300 |
300 |
|
- ширина |
94 |
94 |
98 |
98 |
122 |
145 |
|
- высота |
108 |
108 |
118 |
118 |
142 |
177 |
|
Масса не более, кг |
1,5 |
1,7 |
2,6 |
2,8 |
5,1 |
8,5 |
|
Температура измеряемой среды, °С |
от + 5 до + 40 | |||||
|
Максимальное рабочее давление |
1,6 1,6 | |||||
|
измеряемой среды, МПа | ||||||
|
Потеря давления при Qнаиб, МПа, |
0,1 0,1 | |||||
|
не более | ||||||
|
Система передачи данных |
ДГ/RS-485/LoraWan | |||||
|
Степень защиты по ГОСТ 14254- |
IP67 | |||||
|
2015 | ||||||
|
Рабочие условия эксплуатации: | ||||||
|
- температура окружающего |
от +5 до +60 | |||||
|
воздуха, °С | ||||||
|
- относительная влажность |
от 30 до 95 | |||||
|
окружающего воздуха, %, не | ||||||
|
более |
от 84 до 107 | |||||
|
- атмосферное давление, кПа | ||||||
|
Наибольшее значение | ||||||
|
3 |
99999 | |||||
|
индикаторного устройства, м3 | ||||||
|
Наименьшая цена деления, м3 |
0,00005 | |||||
|
Коэффициент преобразования | ||||||
|
счетчика, оснащенного |
0,01; 0,1* | |||||
|
импульсным выходом, м3/имп | ||||||
|
* Значение определяется при заказе и указывается в паспорте средства измерений | ||||||
наносится на лицевую сторону счетного устройства счётчика в соответствии с рисунком 3 и на титульный лист паспорта средства измерений и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.5 «Устройство и работа счетчика» документа РЭ 26.51.63-012-17666192
2024 «Счетчики воды крыльчатые ЭКО НОМ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63-012-17666192-2024 Счётчики воды крыльчатые ЭКО НОМ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Дюкс» (ООО «Дюкс»)
ИНН 7710941397
округ
Юридический адрес: 129344, г. Москва, ВН. ТЕР. Г. Муниципальный Бабушкинский, ул. Искры, д. 31, к. 1, оф. 43
Телефон/факс: +7 (495) 657-87-07; +8 (800) 333-87-99
E-mail: info@groupdux.com
Web-сайт: http://www.eckonom.ru
Изготовитель
Общество с ограниченной ответственностью «Дюкс» (ООО «Дюкс»)ИНН 7710941397
округ
Юридический адрес: 129344, г. Москва, ВН. ТЕР. Г. Муниципальный
Бабушкинский, ул. Искры, д. 31, к. 1, оф. 43
Адрес места осуществления деятельности: 123290, г. Москва, ул. 1-я Магистральная, д. 2, стр. 2
Телефон/факс: +7 (495) 657-87-07; +8 (800) 333-87-99
E-mail: info@groupdux.com Web-сайт: http://www.eckonom.ru
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Правообладатель
Общество с ограниченной ответственностью «Дюкс» (ООО «Дюкс»)ИНН 7710941397
округ
Юридический адрес: 129344, г. Москва, ВН. ТЕР. Г. Муниципальный Бабушкинский, ул. Искры, д. 31, к. 1, оф. 43
Телефон/факс: +7 (495) 657-87-07; +8 (800) 333-87-99
E-mail: info@groupdux.com
Web-сайт: http://www.eckonom.ru
Счётчики состоят из корпуса, измерительного узла с крыльчаткой и счётного механизма.
Принцип действия счетчиков основан на измерении скорости вращения крыльчатки под действием потока. Вращение крыльчатки передается на счетный механизм счетчика. Число оборотов крыльчатки, передаваемое на счётный механизм, пропорционально объему прошедшей воды.
Счётный механизм счётчиков содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема. Роликовые указатели объема служат для указания количества воды в кубических метрах и в долях кубического метра (литрах). Для указания количества воды в долях кубического метра (литрах) у ряда исполнений счетчиков служат стрелочные указатели. В счётном механизме имеется также сигнальная звёздочка, повышающая разрешение счётчика для его настройки, поверки или калибровки.
Для обеспечения дистанционной передачи данных счетчики могут быть укомплектованы импульсным выходом ДГ, цифровым интерфейсом RS 485, каналом беспроводной связи LoraWan и др.
Счётчики выпускаются в исполнениях:
-
- СВ 15, СВ 20 - сухоходные, одноструйные;
-
- СВД-25, СВД-32, СВД-40, СВД-50 - сухоходные, одноструйные;
-
- СВДЛ-25, СВДЛ-32, СВДЛ-40, СВДЛ-50 - сухоходные, многоструйные, в латунном корпусе;
-
- СВДМ-25, СВДМ-32, СВДМ-40, СВДМ-50 - сухоходные, многоструйные, в чугунном корпусе;
-
- МСВО-15, МСВО-20, МСВО-25, МСВО-32 - мокроходные, одноструйные;
-
- МСВО-15 mini, МСВО-20 mini, МСВО-25 mini, МСВО-32 mini - мокроходные, одноструйные;
-
- МСВ-15, МСВ-20, МСВ-25, МСВ-32, МСВ-40, МСВ-50 - мокроходные, многоструйные, в латунном корпусе;
-
- МСВ-15-М, МСВ-20-М, МСВ-25-М, МСВ-32-М, МСВ-40-М, МСВ-50-М -мокроходные, многоструйные, в чугунном корпусе;
Обозначение счётчика в паспорте и иной документации:
Счётчик воды крыльчатый ЭКО НОМ «Х1»-«Х2»-«Х3» «Х4» «Х5»
где «Х1» - исполнение счётчика: СВ, СВД, СВДЛ, СВДМ, МСВ, МСВО;
«Х2» - диаметр условного прохода счётчика (DN): 15, 20 для исполнений СВ;
«Х2» - диаметр условного прохода счётчика (DN): 25, 32, 40, 50 для СВДЛ и СВДМ;
«Х2» - диаметр условного прохода счётчика (DN): 15, 20, 25, 32 для МСВО
«Х2» - диаметр условного прохода счётчика (DN): 15, 20, 25, 32, 40, 50 для МСВ
«Х3» - для счетчиков исполнений СВ 80 или 110 (монтажная длина в мм) для счетчиков с DN 15 и 130 для счетчиков с DN 20;
«Х4» - mini только для счетчиков исполнения МСВО;
«-Х4» - М только для счетчиков исполнения МСВ в чугунном корпусе
«Х5» - комплектация счётчика устройствами дистанционной передачи результатов измерений: ДГ - наличие импульсного выхода, RS485 при оснащении счетчика цифровым интерфейсом; Wan при оснащении счетчика каналом LoraWan.
Общий вид счётчиков представлен на рисунке 1.
счётчик воды крыльчатый ЭКО НОМ исполнения СВ с импульсным выходным сигналом
счётчик воды крыльчатый ЭКО НОМ исполнения СВ
счётчик воды крыльчатый ЭКО НОМ исполнения СВД
г) счётчик воды крыльчатый ЭКО НОМ исполнения СВДЛ
д)
счётчик воды крыльчатый ЭКО НОМ исполнения СВДМ
счётчик воды крыльчатый ЭКО НОМ исполнения МСВ
ж)
счётчик воды крыльчатый ЭКО НОМ исполнения МСВ-М
и)
счётчик воды крыльчатый ЭКО НОМ исполнения МСВО
к) счётчик воды крыльчатый ЭКО НОМ исполнения МСВО mini
Рисунок 1 - Общий вид счётчиков
Конструктивные устройства счетчика обеспечивают защиту от несанкционированного доступа к регулирующему устройству и конструкции счетчика установкой пломбы или неразъемного пластикового кольца на соединение корпуса счетчика со счетным механизмом, исключающих возможность скрытого несанкционированного вмешательства в работу счетчика. Получить доступ к регулирующему устройству счетчика без видимого повреждения защитной пломбы или неразъемного кольца невозможно.
Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлена на рисунке 2.
Место нанесения знака поверки
Место нанесения знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки
Знак утверждения типа наносится методом штампопечати на лицевую панель счётчика. Заводской номер счётчика может содержать 2 латинских буквы и 6-7 арабских цифр, наносится на лицевую панель счётчика также методом штампопечати. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 3.
Место
нанесения знака
Место
нанесения знака
утверждения типа средств измерений
утверждения типа средств измерений
Место
нанесения заводского номера
заводского
номера
Место нанесения
Место
заводского номера
Место нанесения
нанесения знака утверждения типа средств измерений
Рисунок 3 - Места расположения заводского номера и знака утверждения типа средств измерений
Таблица 9 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счётчик воды крыльчатый |
согласно заказу |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
РЭ 26.51.63-012-17666192-2024 |
1 экз.* |
|
Комплект монтажных частей |
- |
1 комл.* |
|
* Руководство по эксплуатации, комплект монтажных частей: патрубки, накидные гайки, уплотнительные прокладки по договору на поставку. | ||
Таблица 1 - Метрологические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений СВ и СВД
|
Наименование параметра |
Значение параметра | |||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Наименьший расход воды Qнаим, м3/ч - класс А |
0,06 |
0,1 |
0,14 |
0,24 |
0,4 |
1,2 |
|
- класс В |
0,03 |
0,05 |
0,07 |
0,12 |
0,2 |
0,45 |
|
- класс С |
0,015 |
0,025 |
0,04 |
0,06 |
0,1 |
0,15 |
|
Переходный расход воды Qn, м3/ч - класс А |
0,15 |
0,25 |
0,35 |
0,6 |
1,0 |
4,5 |
|
- класс В |
0,12 |
0,2 |
0,28 |
0,48 |
0,8 |
3,0 |
|
- класс С |
0,0225 |
0,0375 |
0,063 |
0,09 |
0,15 |
0,23 |
|
Номинальный расход воды Qном, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
15,0 |
|
Наибольший расход воды Qнаиб, м3/ч |
3,0 |
5,0 |
7,0 |
12,0 |
20,0 |
30,0 |
|
Порог чувствительности, м3/ч, не более |
0,01 |
0,015 |
0,02 |
0,03 |
0,05 |
0,08 |
|
Наименование параметра |
Значение параметра |
|
Пределы допускаемой | |
|
относительной погрешности | |
|
счетчиков, % | |
|
- в диапазоне Qнаим < Q < Qn |
±5 |
|
- в диапазоне Qn < Q < Qнаиб |
±2 |
Таблица 2 - Технические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений СВ и СВД
|
Наименование параметра |
Значение параметра | ||||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
50 | |
|
Габаритные размеры, мм: | |||||||
|
- длина |
110(80)/110(80)/110 |
130/130/130 |
160 |
160 |
200 |
200 | |
|
- ширина |
60/60/85 |
65/65/85 |
100 |
110 |
125 |
125 | |
|
- высота |
77/77/90 |
77/77/100 |
116 |
130 |
145 |
162 | |
|
Масса, кг, не более |
0,6 |
0,7 |
2,2 |
2,5 |
4,5 |
5,4 | |
|
Температура измеряемой |
от + 5 до + 90 | ||||||
|
среды, °С | |||||||
|
Максимальное рабочее давление измеряемой среды, МПа |
1,6 | ||||||
|
Потеря давления при Qнаиб, МПа, не более |
0,1 | ||||||
|
Система передачи данных |
ДГ/RS-485/LoraWan | ||||||
|
Степень защиты по ГОСТ 14254-2015 |
IP67 | ||||||
|
Условия эксплуатации: | |||||||
|
- температура |
от +5 до +60 | ||||||
|
окружающего воздуха, °С | |||||||
|
- относительная |
от 30 до 95 | ||||||
|
влажность окружающего воздуха, %, не более | |||||||
|
- атмосферное |
от 84 до 107 | ||||||
|
давление, кПа | |||||||
|
Наибольшее значение | |||||||
|
индикаторного |
99999,999 | ||||||
|
устройства, м3 | |||||||
|
Наименьшая цена 3 |
0,00005 | ||||||
|
деления, м3 | |||||||
|
Наименование параметра |
Значение параметра |
|
Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп |
0,01; 0,1* |
|
* Значение определяется при заказе и указывается в паспорте средства измерений | |
Таблица 3 - Метрологические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений СВДЛ и СВДМ
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
25 |
32 |
40 |
50 |
|
Наименьший расход воды Qнаим, м3/ч - класс А |
0,14 |
0,24 |
0,4 |
1,2 |
|
- класс В |
0,07 |
0,12 |
0,2 |
0,45 |
|
- класс С |
0,04 |
0,06 |
0,1 |
0,15 |
|
Переходный расход воды Qn, м3/ч - класс А |
0,35 |
0,6 |
1,0 |
4,5 |
|
- класс В |
0,28 |
0,48 |
0,8 |
3,0 |
|
- класс С |
0,063 |
0,09 |
0,15 |
0,23 |
|
Номинальный расход воды Qном, м3/ч |
3,5 |
6,0 |
10,0 |
15,0 |
|
Наибольший расход воды Qнаиб, м3/ч |
7,0 |
12,0 |
20,0 |
30,0 |
|
Порог чувствительности, м3/ч, не более |
0,02 |
0,03 |
0,05 |
0,08 |
|
Пределы допускаемой относительной погрешности счетчиков, % | ||||
|
- в диапазоне Qнаим < Q < Qn |
±5 | |||
|
- в диапазоне Qn < Q < Qнаиб |
±2 | |||
Таблица 4 - Технические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений СВДЛ и СВДМ
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
25 |
32 |
40 |
50 |
|
Габаритные размеры, мм, не более: | ||||
|
- длина |
260 |
260 |
300 |
300 |
|
- ширина |
120 |
120 |
125 |
125 |
|
- высота |
105 |
117 |
155 |
185 |
|
Масса, кг, не более |
2,3 |
2,7 |
4,5 |
6,0 |
|
Температура измеряемой среды, °С |
от + 5 до + 90 | |||
|
Максимальное рабочее давление измеряемой среды, МПа |
1,6 | |||
|
Потеря давления при Qнаиб, МПа, не более |
0,1 | |||
|
Система передачи данных |
ДГ/RS-485/LoraWan | |||
|
Наименование параметра |
Значение параметра |
|
Степень защиты по ГОСТ 14254-2015 |
IP67 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +60 |
|
- относительная влажность | |
|
окружающего воздуха, %, не более |
от 30 до 95 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Наибольшее значение индикаторного 3 устройства, м3 |
99999,99 |
|
Наименьшая цена деления, м3 |
0,00005 |
|
Коэффициент преобразования счетчика, | |
|
оснащенного импульсным выходом, м3/имп |
0,01; 0,1* |
|
* Значение определяется при заказе и указывается в паспорте средства измерений | |
Таблица 5 - Метрологические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений МСВО и МСВО mini
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
|
Наименьший расход воды Qнаим, м3/ч - класс А |
0,06 |
0,10 |
0,14 |
0,24 |
|
- класс В |
0,03 |
0,05 |
0,07 |
0,12 |
|
Переходный расход воды Qn, м3/ч - класс А |
0,15 |
0,25 |
0,35 |
0,60 |
|
- класс В |
0,12 |
0,20 |
0,28 |
0,48 |
|
Номинальный расход воды Qном, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
|
Наибольший расход воды Qнаиб, м3/ч |
3,0 |
5,0 |
7,0 |
12,0 |
|
Порог чувствительности, м3/ч, не более |
0,01 |
0,025 |
0,035 |
0,06 |
|
Пределы допускаемой относительной погрешности счетчиков, % - в диапазоне Qнаим < Q < Qn |
±5 | |||
|
- в диапазоне Qn < Q < Qнаиб |
±2 | |||
Таблица 6 - Технические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений
МСВО и МСВО mini
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
|
Габаритные размеры, мм, не более: - длина |
110 |
130 |
160 |
160 |
|
- ширина |
87 |
87 |
87 |
110 |
|
- высота |
91 |
91 |
91 |
129 |
|
Масса, кг, не более |
1,0 |
1,5 |
1,5 |
2,3 |
|
Наименование параметра |
Значение параметра |
|
Температура измеряемой среды, °С |
от + 5 до + 40 |
|
Максимальное рабочее давление измеряемой среды, МПа |
1,6 |
|
Потеря давления при Qнаиб, МПа, не более |
0,1 |
|
Система передачи данных |
ДГ/RS-485/LoraWan |
|
Степень защиты по ГОСТ 14254-2015 |
IP67 |
|
Условия эксплуатации:
|
от +5 до +60 от 30 до 95 от 84 до 107 |
|
Наибольшее значение индикаторного 3 устройства, м3 |
99999 |
|
Наименьшая цена деления, м3 |
0,00005 |
|
Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп |
0,01; 0,1* |
|
* Значение определяется при заказе и указывается в паспорте средства измерений | |
Таблица 7 - Метрологические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений МСВ и МСВ-М
|
Наименование параметра |
Значение параметра | |||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Наименьший расход воды Qнаим, м3/ч - класс А |
0,06 |
0,10 |
0,14 |
0,24 |
0,40 |
0,60 |
|
- класс В |
0,03 |
0,05 |
0,07 |
0,12 |
0,30 |
0,30 |
|
Переходный расход воды Qn, м3/ч - класс А |
0,15 |
0,25 |
0,35 |
0,60 |
1,00 |
1,50 |
|
- класс В |
0,12 |
0,20 |
0,28 |
0,48 |
0,80 |
1,20 |
|
Номинальный расход воды Qном, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
15,0 |
|
Наибольший расход воды Qнаиб, м3/ч |
3,0 |
5,0 |
7,0 |
12,0 |
20,0 |
30,0 |
|
Порог чувствительности, м3/ч, не более |
0,01 |
0,025 |
0,035 |
0,06 |
0,08 |
0,1 |
|
Пределы допускаемой относительной погрешности счетчиков, %
|
±5 ±2 | |||||
Таблица 8 - Технические характеристики счетчиков воды крыльчатых ЭКО НОМ исполнений
МСВ и МСВ-М
|
Наименование параметра |
Значение параметра | |||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Габаритные размеры, мм: | ||||||
|
- длина |
165 |
190 |
260 |
260 |
300 |
300 |
|
- ширина |
94 |
94 |
98 |
98 |
122 |
145 |
|
- высота |
108 |
108 |
118 |
118 |
142 |
177 |
|
Масса не более, кг |
1,5 |
1,7 |
2,6 |
2,8 |
5,1 |
8,5 |
|
Температура измеряемой среды, °С |
от + 5 до + 40 | |||||
|
Максимальное рабочее давление |
1,6 1,6 | |||||
|
измеряемой среды, МПа | ||||||
|
Потеря давления при Qнаиб, МПа, |
0,1 0,1 | |||||
|
не более | ||||||
|
Система передачи данных |
ДГ/RS-485/LoraWan | |||||
|
Степень защиты по ГОСТ 14254- |
IP67 | |||||
|
2015 | ||||||
|
Рабочие условия эксплуатации: | ||||||
|
- температура окружающего |
от +5 до +60 | |||||
|
воздуха, °С | ||||||
|
- относительная влажность |
от 30 до 95 | |||||
|
окружающего воздуха, %, не | ||||||
|
более |
от 84 до 107 | |||||
|
- атмосферное давление, кПа | ||||||
|
Наибольшее значение | ||||||
|
3 |
99999 | |||||
|
индикаторного устройства, м3 | ||||||
|
Наименьшая цена деления, м3 |
0,00005 | |||||
|
Коэффициент преобразования | ||||||
|
счетчика, оснащенного |
0,01; 0,1* | |||||
|
импульсным выходом, м3/имп | ||||||
|
* Значение определяется при заказе и указывается в паспорте средства измерений | ||||||
