Номер по Госреестру СИ: 94324-25
94324-25 Счетчики тепла
(ЭКО НОМ СТУ)
Назначение средства измерений:
Счетчики тепла ЭКО НОМ СТУ (далее - теплосчетчики) предназначены для измерений количества теплоты (энергии), объемного расхода жидкости и объема жидкости в потоке, интервалов времени, температуры жидкости (теплоносителя) в закрытых системах теплоснабжения и водоснабжения.
Внешний вид.
Счетчики тепла
Рисунок № 1
Внешний вид.
Счетчики тепла
Рисунок № 2
Внешний вид.
Счетчики тепла
Рисунок № 3
Общие сведения
Дата публикации - 15.01.2025
Срок свидетельства - 13.01.2030
Номер записи - 196111
ID в реестре СИ - 1422527
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЭКО НОМ СТУ-15.1 RS 485, ЭКО НОМ СТУ-15.1 RS, ЭКО НОМ СТУ-15.1, ЭКО НОМ СТУ-15,2, RS485-4i, ЭКО НОМ СТУ-15,2, RS485, ЭКО НОМ СТУ-15,1, RS485, ЭКО НОМ СТУ 20 ИМПУЛЬС, ЭКО НОМ СТУ 20 RS 485, ЭКО НОМ СТУ 20 RS485, ЭКО НОМ СТУ 20 RS 485, ЭКО НОМ СТУ 20, ЭКО НОМ СТУ 15.2 ИМПУЛЬС, ЭКО НОМ СТУ 15.2 RS485, ЭКО НОМ СТУ 15.2 RS 485, ЭКО НОМ СТУ 15.2, ЭКО НОМ СТУ 15.1 ИМПУЛЬС, ЭКО НОМ СТУ 15.1 RS 485, ЭКО НОМ СТУ 15.1 RS485, ЭКО НОМ СТУ 15.1, ЭКО НОМ СТУ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок - 10814
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№39 от 2025.01.13 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Счетчики тепла (ЭКО НОМ СТУ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93049-24 28.08.2029 |
Счетчики воды крыльчатые, ЭКО НОМ Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
93116-24 04.09.2029 |
Счетчики воды, DUX Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
94323-25 13.01.2030 |
Счетчики тепла, DUX СТУ Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
94324-25 13.01.2030 |
Счетчики тепла, ЭКО НОМ СТУ Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Счетчики тепла (ЭКО НОМ СТУ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ДЮКС" (RA.RU.311687) | 10812 | 10812 | 10812 | 0 | 0 | 10812 | 10812 | 0 | ||
| ООО "МЕТРОЛОГ ГРУПП" (RA.RU.314741) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики тепла (ЭКО НОМ СТУ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение теплосчетчиков встроенное, устанавливается в вычислитель при изготовлении и не может изменяться в процессе эксплуатации.
Функции программного обеспечения: осуществление сбора и обработки поступающих данных от средств измерении параметров теплоносителя, выполнения математической обработки результатов измерений, вычисления, хранения результатов вычислений, измеряемых параметров, настроек, времени и архивирование данных.
Конструкция теплосчетчиков исключает возможность несанкционированного влияния на программное обеспечение теплосчетчиков и измерительную информацию
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения теплосчетчика приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
L u |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.Х1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х - принимает значения от 0 до 9 и не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель вычислителя методом, обеспечивающим несмываемую маркировку, и на титульный лист по центру вверху руководства по эксплуатации и/или паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.1 РЭ 26.51.52-011-17666192-2023 Счетчики тепла ЭКО НОМ СТУ. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр (зарегистрирован Минюстом России 12 сентября 2014 г., регистрационный № 34040);
ТУ 26.51.52-011-17666192-2023 «Счетчики тепла ЭКО НОМ СТУ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Дюкс» (ООО «Дюкс»)
ИНН 7710941397
Юридический адрес: 129344, г. Москва, вн.тер.г. Муниципальный округ Бабушкинский, ул. Искры, д. 31, к. 1, оф. 43
Телефон: 8 (800) 333-87-99, +7 (495) 657-87-07
E-mail: info@eckonom.ru
Web-сайт: eckonom.ru
Изготовитель
Общество с ограниченной ответственностью «Дюкс» (ООО «Дюкс»)ИНН 7710941397
Юридический адрес: 129344, г. Москва, вн.тер.г. Муниципальный округ Бабушкинский, ул. Искры, д. 31, к. 1, оф. 43
Адрес места осуществления деятельности: 123290, г. Москва, ул. 1-я Магистральная, д. 2, стр. 2
Телефон: 8 (800) 333-87-99, +7 (495) 657-87-07
E-mail: info@eckonom.ru
Web-сайт: eckonom.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР -филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Правообладатель
Общество с ограниченной ответственностью «Дюкс» (ООО «Дюкс»)ИНН 7710941397
Юридический адрес: 129344, г. Москва, вн.тер.г. Муниципальный округ Бабушкинский, ул. Искры, д. 31, к. 1, оф. 43
Телефон: 8 (800) 333-87-99, +7 (495) 657-87-07
E-mail: info@eckonom.ru
Web-сайт: eckonom.ru
Принцип работы теплосчётчиков состоит в измерении объёма жидкости в потоке и температуры жидкости в трубопроводе с помощью первичного преобразователя расхода (ультразвукового) и двух термопреобразователей сопротивления, входящих в состав теплосчетчика, и последующем вычислении полученной тепловой энергии, путем обработки результатов измерений вычислителем.
Теплосчетчики обеспечивают дистанционную передачу данных через интерфейсы (интерфейс указывается на вычислителе и в паспорте) типа импульсный выход, M-Bus, RS-485, LoraWan, NB-IoT и (или) через другие каналы беспроводной связи. Счетчики с интерфейсом RS-485, имеющие обозначение RS 485-4i оснащены 4-мя импульсными входами для вычисления объёма жидкости в потоке, полученного с приборов, оборудованных импульсными выходами и передачи измеренных данных в системы и комплексы автоматизированного сбора и передачи данных.
Теплосчетчики состоят из вычислителя, первичного преобразователя расхода и двух термопреобразователей сопротивления.
Вычислитель представляет собой микропроцессорное электронное устройство с жидкокристаллическим дисплеем и кнопкой управления. Вычислитель управляет процессом сбора измерительной информации от средств измерении параметров теплоносителя (жидкости), выполняет расчеты, хранит в энергонезависимой памяти необходимые для работы параметры, результаты измерений, часы работы и выводит их на дисплей. Энергонезависимая память хранит информацию часового архива за последние 60 суток, суточного архива за последние 6 месяцев, месячного архива (итоговые значения) за последние 36 месяцев.
Вычислитель имеет съемную конструкцию и может быть отсоединен от первичного преобразователя расхода и установлен в удобном для снятия показаний месте в пределах длины соединительных кабелей.
Первичный преобразователь расхода представляет собой измерительный участок с установленными ультразвуковыми датчиками, с помощью которых измеряется скорость движения жидкости в потоке и рассчитывается её объем на подающем или обратном трубопроводе.
Два термопреобразователя сопротивления измеряют температуру теплоносителя на подающем и обратном трубопроводе в системе теплоснабжения (водоснабжения).
Теплосчетчики имеют исполнения ЭКО НОМ СТУ-15.1, ЭКО НОМ СТУ-15.2, ЭКО НОМ СТУ-20, отличающиеся диапазоном расхода и номинальным диаметром.
Общий вид теплосчетчиков приведен на рисунке 1.

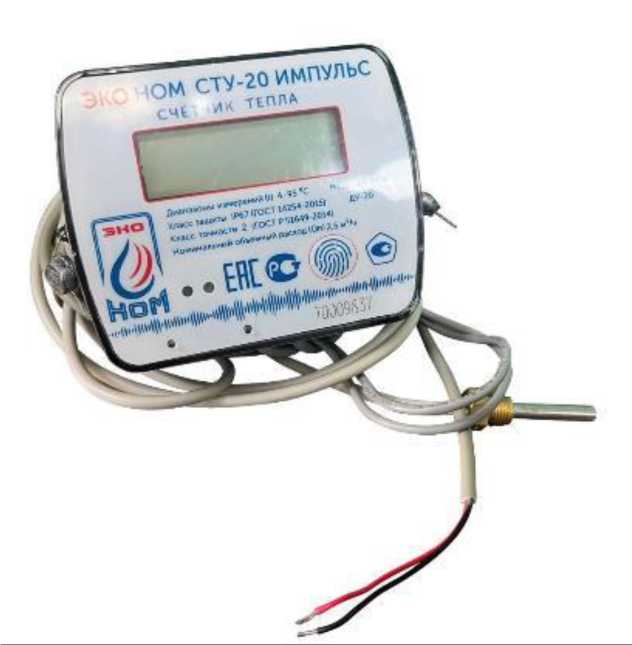

а) вычислитель с термопреобразователями сопротивления

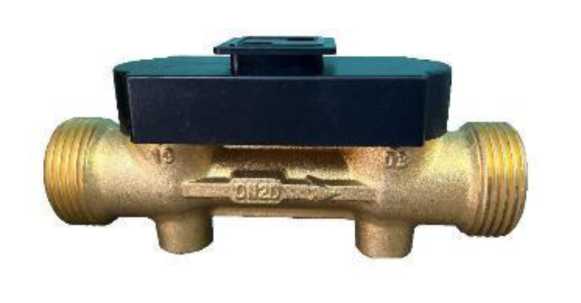

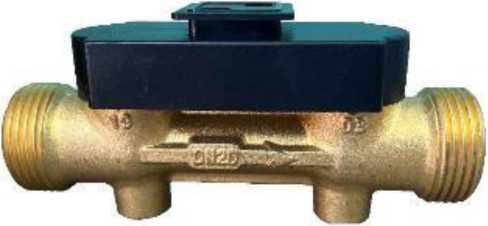

б) первичный преобразователь расхода
Рисунок 1 - Общий вид теплосчетчиков
Пломбировка теплосчетчиков осуществляется с помощью свинцовой (пластмассовой) пломбы, которой пломбируется корпус вычислителя, с нанесением знака поверки на пломбу.
Заводской номер теплосчетчиков наносится в цифровом формате на лицевую панель вычислителя любым методом, обеспечивающим несмываемую маркировку.

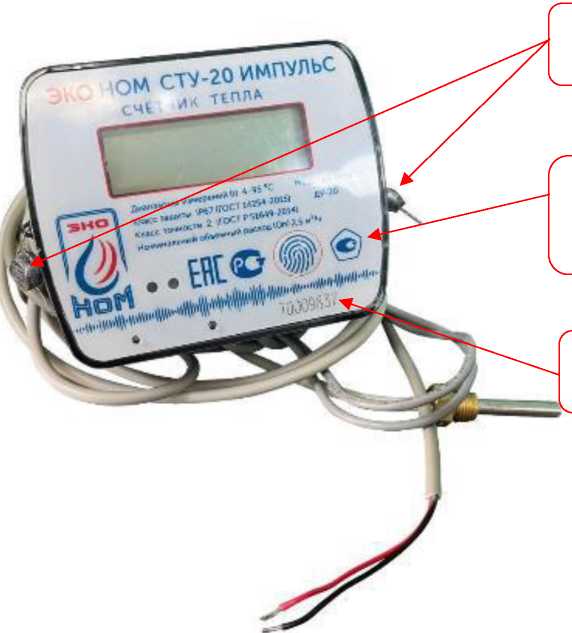

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера представлены на рисунке 2.
Место нанесения знака утверждения типа
Место нанесения
заводского номера _____________________у
Место нанесения
знака поверки _____________________J
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера
Таблица 2 -
|
Наименование характеристики |
Значение | ||
|
Исполнение |
ЭКО НОМ СТУ-15.1 |
ЭКО НОМ СТУ-15.2 |
ЭКО НОМ СТУ-20 |
|
Наименьший расход жидкости, м3/ч |
0,012 |
0,03 |
0,05 |
|
Номинальный расход жидкости, м3/ч |
0,6 |
1,5 |
25 |
|
Наибольший расход жидкости (Отах), м3/ч |
1,2 |
3,0 |
5,0 |
|
Порог чувствительности, м3/ч |
0,010 | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении объема жидкости в потоке и объемного расхода жидкости, % |
±(2+0,02^Gmax/G) | ||
|
Диапазон измерений температуры жидкости (теплоносителя), °С |
от +4 до +95 | ||
|
Пределы допускаемой абсолютной погрешности теплосчетчика при измерении температуры жидкости (теплоносителя), °С |
±(О,6+0,0О4-|Т|) | ||
|
Диапазон измерений разности температур жидкости (теплоносителя), °С |
от +3 до +70 | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении разности температур жидкости (теплоносителя), % |
±(0,5+3^(АТтги/ Ат)) | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении интервалов времени, % |
± 0,05 | ||
|
Пределы допускаемой относительной погрешности вычислителя теплосчетчика при вычислении количества теплоты (энергии), % |
±(0,5+(АТтги/АТ)) | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении количества теплоты (энергии), % |
±(3+4 АТт1п/Ат +0,02^ Отах/О') | ||
|
G - измеренное значение расхода жидкости, м3/ч; Отах - наибольшее нормированное значение расхода жидкости, м3/ч; A^min - наименьшее значение разности температур, °С; Аг - измеренное значение разности температуры, °С; Т - измеренное значение температуры, °С. | |||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение | |||
|
Исполнение |
ЭКО НОМ СТУ-15.1, |
ЭКО НОМ СТУ-20 | ||
|
ЭКО НОМ СТУ-15.2 | ||||
|
Номинальный диаметр |
DN15 |
DN20 | ||
|
Измеряемая среда |
жидкость (вода) | |||
|
Потеря избыточного давления при Отах, | ||||
|
МПа, не более |
0,025 | |||
|
Избыточное давление измеряемой среды, | ||||
|
МПа, не более |
1,6 | |||
|
Напряжение элемента питания постоянного | ||||
|
тока, В |
3,6 ±0,1 | |||
|
Габаритные размеры, мм, не более: | ||||
|
- высота |
135 |
135 | ||
|
- ширина |
80 |
85 | ||
|
- длина |
110 |
130 | ||
|
Масса, кг, не более |
0,85 |
0,95 | ||
|
Степень защиты оболочки по | ||||
|
ГОСТ 14254-2015 |
IP 67 | |||
|
Условия эксплуатации: | ||||
|
- температура окружающей среды, |
от +5 до +50 | |||
|
- относительная влажность, %, не более |
95 | |||
|
- атмосферное давление, кПа |
от 84 до 106,7 | |||
Таблица 4 - Показатели надежности
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
55000 |
