Номер по Госреестру СИ: 93116-24
93116-24 Счетчики воды
(DUX)
Назначение средства измерений:
Счётчики воды DUX (далее - счётчики) предназначены для измерений объёма питьевой воды по СанПиН 2.1.3684-21, СанПиН 2.1.3685-21 и сетевой воды по СП 124.13330.2012, протекающей в подающих или обратных трубопроводах систем теплоснабжения, системах холодного и горячего водоснабжения.

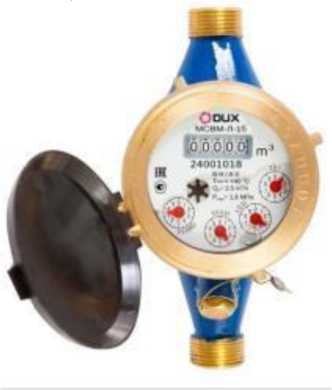

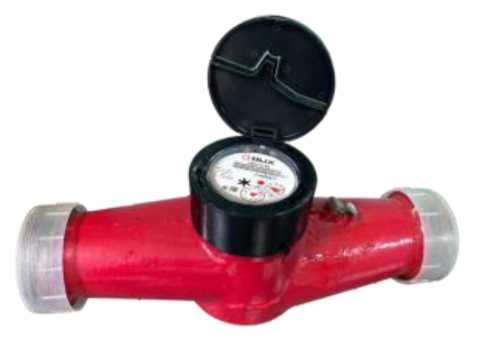

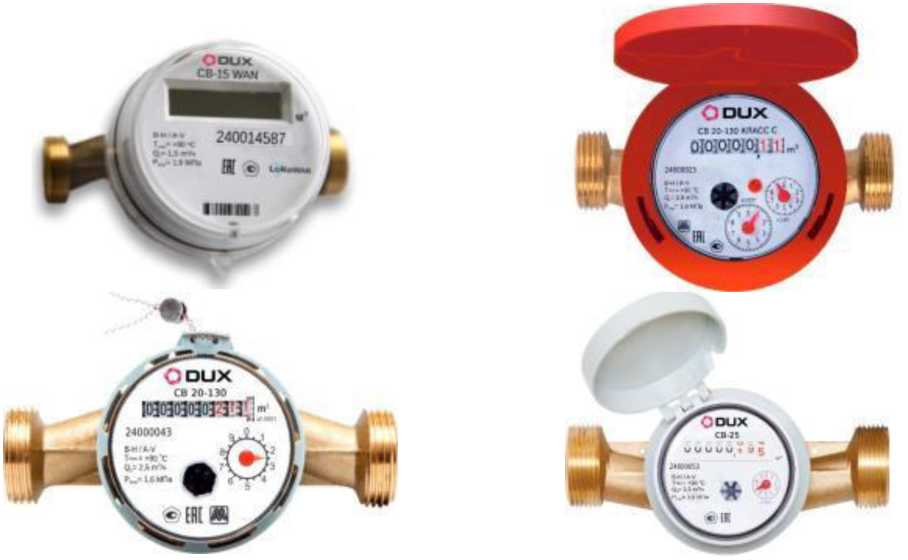

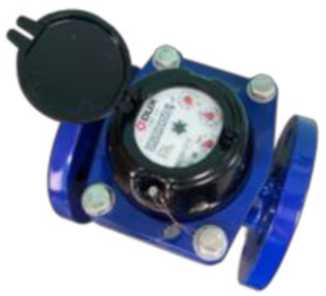

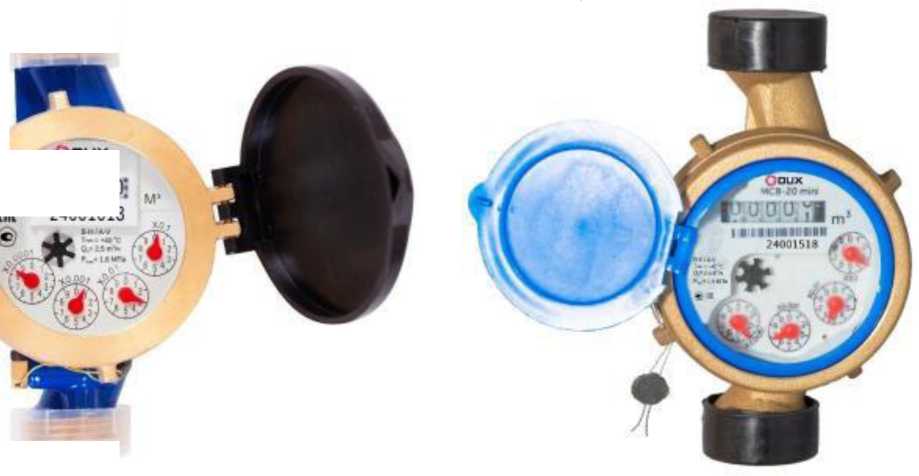

Внешний вид.
Счетчики воды
Рисунок № 1
Внешний вид.
Счетчики воды

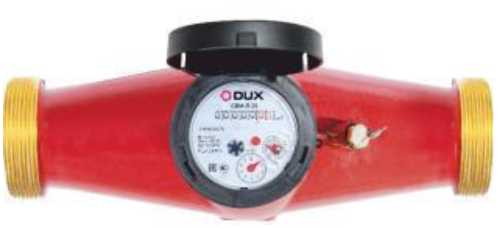

Рисунок № 2
Внешний вид.
Счетчики воды
Рисунок № 3
Внешний вид.
Счетчики воды
Рисунок № 4
Внешний вид.
Счетчики воды
Рисунок № 5

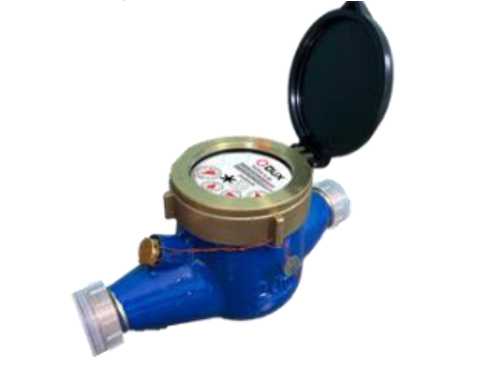

Внешний вид.
Счетчики воды
Рисунок № 6
Внешний вид.
Счетчики воды
Рисунок № 7
Внешний вид.
Счетчики воды

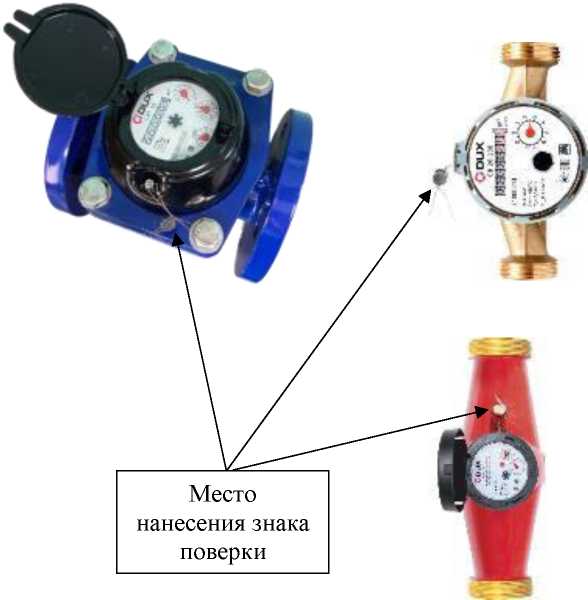

Рисунок № 8
Внешний вид.
Счетчики воды
Рисунок № 9
Внешний вид.
Счетчики воды
Рисунок № 10
Общие сведения
Дата публикации - 27.09.2024
Срок свидетельства - 04.09.2029
Номер записи - 194941
ID в реестре СИ - 1418809
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DUX СВ-15-80, DUX СВ-15-110 ДГ, DUX СВ-15-110, DUX СВ-15 -110, DUX СВ-15, DUX СВ 15-110 ДГ, DUX СВ 15-110, DUX МСВМ-Ч-20, DUX МСВМ-Ч-15, DUX МСВ-20-130 mini, DUX МСВ-20 mini, DUX МСВ-15-110, DUX МСВ-15 mini, DUX исп.СВ-15-110, DUX MCB-20 mini, DUX MCB-15-М, DUX MCB-15 mini, DUX CB-15-110, DUX 15 110 ДГ, DUX СВ-15-110,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
CR_4. СИ неразрушающего контроля — ООО «Константа»
Аналитический отчет по данным ФГИС «Аршин»: динамика поверок, доли рынка, сравнение с конкурентами и своды по типам СИ.
Комплексный срез рынка поверок средств неразрушающего контроля с фокусом на ООО «Константа». Отчет включает графики, таблицы и сводные показатели, а также Excel-выгрузки для самостоятельного анализа.
Содержание отчета
Общие сведения
- Количество типов СИ, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам (2021–2025).
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Ультразвуковые, вихретоковые, магнитные методы.
- Твердомеры, микротвердомеры, приборы для измерения блеска.
- Толщиномеры покрытий и др. группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений о непригодности.
- Число владельцев СИ по каждому типу.
- Перечень организаций-поверителей по типам СИ.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доли рынка по годам и тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Кому полезен отчет
- Руководителям и аналитикам — оценка доли «Константы» и динамики бизнеса.
- Экспертам-метрологам — структура парка СИ и тренды поверок.
- Партнерам/конкурентам — бенчмаркинг по группам СИ и организациям-поверителям.
- Инвесторам/заказчикам — подтвержденная активность и сравнительные показатели.
Статистика
Кол-во поверок - 193055
Выдано извещений - 1
Кол-во периодических поверок - 48
Кол-во средств измерений - 5
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 2190 дн.
Приказы РСТ, где упоминается данный тип СИ
№2108 от 2024.09.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2279 от 2024.09.26 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 4 сентября 2024 г. № 2108 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Счетчики воды (DUX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93049-24 28.08.2029 |
Счетчики воды крыльчатые, ЭКО НОМ Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
93116-24 04.09.2029 |
Счетчики воды, DUX Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
94323-25 13.01.2030 |
Счетчики тепла, DUX СТУ Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
94324-25 13.01.2030 |
Счетчики тепла, ЭКО НОМ СТУ Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.
Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.
Площадь столицы составляет 1081 кв. км.
Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).
Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.
Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).
Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Счетчики воды (DUX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МОСВОДОЭКСПЛУАТАЦИЯ" (RA.RU.314074) | 3 | 0 | 3 | 1 | 0 | 0 | 0 | |||
| ООО "ПРОМЕТР" (RA.RU.314482) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОЛОГ ГРУПП" (RA.RU.314741) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ИП Дьяченко Алексей Олегович (RA.RU.320019) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ИП ГУСЕНКОВА ЕЛЕНА БОРИСОВНА (RA.RU.320018) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ООО "ВОДОМЕР СЕРВИС" (RA.RU.311194) | 16 | 16 | 0 | 16 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ГК ЖКХ-СЕРВИС" (РОСС RU.0001.310221) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ГСП-СЕРВИС" (RA.RU.312343) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЭКСТРАЛАБ" (RA.RU.312066) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОЛОГИЯ СЕРВИС" (RA.RU.312943) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "СПЕЦГИДРОСЕРВИС" (RA.RU.312180) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "РЦСМ" (RA.RU.312866) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОЛОГИЯ" (RA.RU.312933) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ДЮКС" (RA.RU.311687) | 193014 | 52175 | 193007 | 7 | 0 | 193014 | 193007 | 7 | ||
| Я) "ЦЕНТР ЖКХ И ЭНЕРГОЭФФЕКТИВНОСТИ" (RA.RU.311734) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики воды (DUX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится методом штампопечати на лицевую панель счётчика. Заводской номер счётчика может состоять из 8 разрядного цифрового кода из арабских цифр или из 2 латинских букв и 6-8 арабских цифр, наносится на лицевую панель счётчика также методом штампопечати. Место нанесения знака утверждения типа средств измерений и место расположения заводского номера указаны на рисунке 3.заводского номера
Место нанесения
заводского номера
Место нанесения
Место нанесения
знака утверждения типа средств измерений
Место нанесения знака
утверждения типа средств измерений
нанесения заводского номера
Место нанесения знака
утверждения типа средств измерений

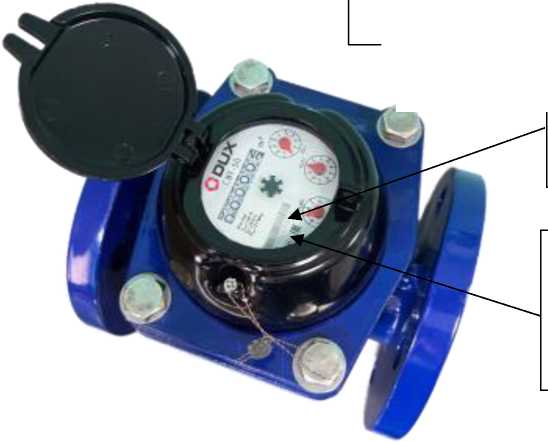

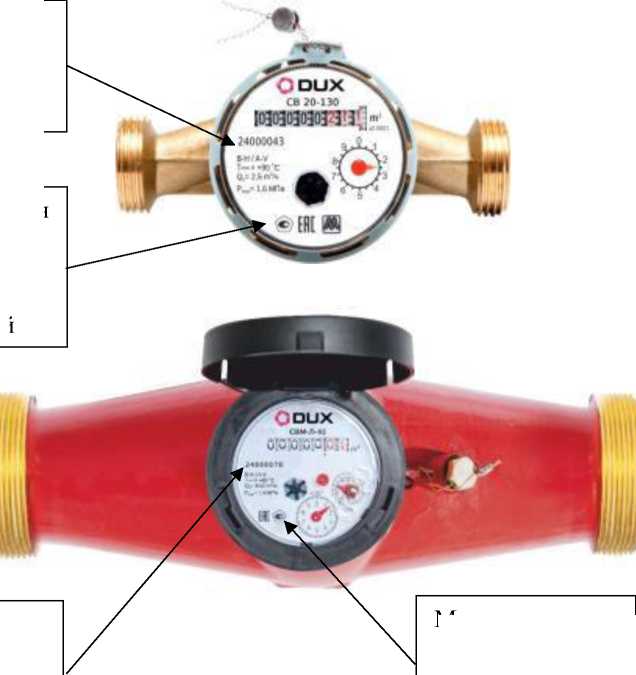

Рисунок 3 - Места расположения заводского номера и знака утверждения типа средств измерений
Место
Метрологические и технические характеристики приведены в таблицах 1 - 10.
Таблица 1 -
счетчиков воды исполнения СВ
|
Наименование параметра |
Значение параметра | |||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Наименьший расход воды Qнаим, м3/ч | ||||||
|
- класс А |
0,06 |
0,1 |
0,14 |
0,24 |
0,4 |
1,2 |
|
- класс В |
0,03 |
0,05 |
0,07 |
0,12 |
0,2 |
0,45 |
|
- класс С |
0,015 |
0,025 |
0,04 |
0,06 |
0,1 |
0,15 |
|
Переходный расход воды Qn, м3/ч | ||||||
|
- класс А |
0,15 |
0,25 |
0,35 |
0,6 |
1,0 |
4,5 |
|
- класс В |
0,12 |
0,2 |
0,28 |
0,48 |
0,8 |
3,0 |
|
- класс С |
0,0225 |
0,0375 |
0,063 |
0,09 |
0,15 |
0,23 |
|
Номинальный расход воды Qн, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
15,0 |
|
Наибольший расход воды Qнаиб, м3/ч |
3,0 |
5,0 |
7,0 |
12,0 |
20,0 |
30,0 |
|
Порог чувствительности, м3/ч, не более |
0,01 |
0,015 |
0,02 |
0,03 |
0,05 |
0,08 |
|
Пределы допускаемой относительной погрешности счетчиков, % | ||||||
|
- в диапазоне Qнаим < Q < Qn |
±5 | |||||
|
- в диапазоне Qn < Q < Qнаиб |
±2 | |||||
Таблица 2 - Технические характеристики счетчиков воды исполнения СВ
|
Наименование параметра |
Значение параметра | ||||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
50 | |
|
Габаритные размеры, мм: | |||||||
|
- длина |
110(80)/110(80)/110 |
130/130/130 |
160 |
160 |
200 |
200 | |
|
- ширина |
60/60/85 |
65/65/85 |
100 |
110 |
125 |
125 | |
|
- высота |
77/77/90 |
77/77/100 |
116 |
130 |
145 |
162 | |
|
Масса, кг, не более |
0,6 |
0,7 |
2,2 |
2,5 |
4,5 |
5,4 | |
|
Температура измеряемой |
от + 5 до + 90 | ||||||
|
среды, °С | |||||||
|
Максимальное рабочее | |||||||
|
давление измеряемой |
1,6 | ||||||
|
среды, МПа | |||||||
|
Потеря давления при Qнаиб, МПа, не более |
0,1 | ||||||
|
Система передачи данных |
flr/RS485/LoraWan/M-Bus/NB-IOT | ||||||
|
Код степени защиты по ГОСТ 14254-2015 |
IP67 | ||||||
Продолжение таблицы 2
|
Наименование параметра |
Значение параметра |
|
Условия эксплуатации:
|
от +5 до +60 от 30 до 95 от 84 до 107 |
|
Наибольшее значение индикаторного 3 устройства, м3 |
99999,999 |
|
Наименьшая цена 3 деления, м3 |
0,00005 |
|
Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп |
0,01;0,1* |
|
* Значение определяется при заказе и указывается в паспорте средства измерений | |
Таблица 3 -
счетчиков воды исполнений СВМ-Л и СВМ-Ч
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
25 |
32 |
40 |
50 |
|
Наименьший расход воды Qнаим, м3/ч - класс А |
0,14 |
0,24 |
0,4 |
1,2 |
|
- класс В |
0,07 |
0,12 |
0,2 |
0,45 |
|
- класс С |
0,04 |
0,06 |
0,1 |
0,15 |
|
Переходный расход воды Qn, м3/ч - класс А |
0,35 |
0,6 |
1,0 |
4,5 |
|
- класс В |
0,28 |
0,48 |
0,8 |
3,0 |
|
- класс С |
0,063 |
0,09 |
0,15 |
0,23 |
|
Номинальный расход воды Qн, м3/ч |
3,5 |
6,0 |
10,0 |
15,0 |
|
Наибольший расход воды Qнаиб, м3/ч |
7,0 |
12,0 |
20,0 |
30,0 |
|
Порог чувствительности, м3/ч, не более |
0,02 |
0,03 |
0,05 |
0,08 |
|
Пределы допускаемой относительной погрешности счетчиков, %
|
±5 ±2 | |||
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
25 |
32 |
40 |
50 |
|
Габаритные размеры, мм, не более: | ||||
|
- длина |
260 |
260 |
300 |
300 |
|
- ширина |
120 |
120 |
125 |
125 |
|
- высота |
105 |
117 |
155 |
185 |
|
Масса, кг, не более |
2,3 |
2,7 |
4,5 |
6,0 |
|
Температура измеряемой среды, °С |
от + 5 до + 90 | |||
|
Максимальное рабочее давление измеряемой среды, МПа |
1,6 | |||
|
Потеря давления при Qнаиб, МПа, не более |
0,1 | |||
|
Система передачи данных |
ДГ/RS485/LoraWan/M-Bus/NB-ЮT | |||
|
Код степени защиты по ГОСТ 14254-2015 |
IP67 | |||
|
Условия эксплуатации: | ||||
|
- температура окружающего |
от +5 до +60 | |||
|
воздуха, °С | ||||
|
- относительная влажность |
от 30 до 95 | |||
|
окружающего воздуха, % |
от 84 до 107 | |||
|
- атмосферное давление, кПа | ||||
|
Наибольшее значение индикаторного 3 устройства, м3 |
99999,99 | |||
|
Наименьшая цена деления, м3 |
0,00005 | |||
|
Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп |
0,01; 0,1* | |||
|
* Значение определяется при заказе и указывается |
в паспорте средства измерений | |||
Таблица 5 - Метрологические характеристики счетчиков воды исполнения МСВ и МСВ mini
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
|
Наименьший расход воды Qнаим, м3/ч - класс А |
0,06 |
0,10 |
0,14 |
0,24 |
|
- класс В |
0,03 |
0,05 |
0,07 |
0,12 |
|
Переходный расход воды Qп, м3/ч - класс А |
0,15 |
0,25 |
0,35 |
0,60 |
|
- класс В |
0,12 |
0,20 |
0,28 |
0,48 |
|
Номинальный расход воды Qн, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
|
Наибольший расход воды Qнаиб, м3/ч |
3,0 |
5,0 |
7,0 |
12,0 |
|
Порог чувствительности, м3/ч, не более |
0,01 |
0,025 |
0,035 |
0,06 |
|
Пределы допускаемой относительной погрешности счетчиков, %
|
±5 ±2 | |||
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
|
Габаритные размеры, мм, не более: | ||||
|
- длина |
110 |
130 |
160 |
160 |
|
- ширина |
87 |
87 |
87 |
110 |
|
- высота |
91 |
91 |
91 |
129 |
|
Масса, кг, не более |
1,0 |
1,5 |
1,5 |
2,3 |
|
Температура измеряемой среды, °С |
от + 5 до + 40 | |||
|
Максимальное рабочее давление измеряемой |
1,6 1,6 | |||
|
среды, МПа | ||||
|
Потеря давления при Qнаиб, МПа, не более |
0,1 | |||
|
Система передачи данных |
flr/RS485/LoraWan/M-Bus/NB-IOT | |||
|
Код степени защиты по ГОСТ 14254-2015 |
IP68 | |||
|
Условия эксплуатации: | ||||
|
- температура окружающего воздуха, °С |
от +5 до +60 | |||
|
- относительная влажность | ||||
|
окружающего воздуха, % |
от 30 до 95 | |||
|
- атмосферное давление, кПа |
от 84 до 107 | |||
|
Наибольшее значение индикаторного 3 |
99999 | |||
|
устройства, м3 | ||||
|
Наименьшая цена деления, м3 |
0,00005 | |||
|
Коэффициент преобразования счетчика, |
0,01; |
0,1* | ||
|
3 оснащенного импульсным выходом, м3/имп | ||||
|
* Значение определяется при заказе и указывается в паспорте средства измерений | ||||
исполнений
|
Наименование параметра |
Значение параметра | |||||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
50 | ||
|
Габаритные размеры, мм: | ||||||||
|
- длина |
165 |
190 |
260 |
260 |
300 |
300 | ||
|
- ширина |
94 |
94 |
98 |
98 |
122 |
145 | ||
|
- высота |
108 |
108 |
118 |
118 |
142 |
177 | ||
|
Масса не более, кг |
1,5 |
1,7 |
2,6 |
2,8 |
5,1 |
8,5 | ||
|
Температура измеряемой среды, °С |
от + 5 до + 40 | |||||||
|
Максимальное рабочее давление измеряемой среды, М^а |
1,6 | |||||||
|
Потеря давления при Qнаиб, МПа, не более |
0,1 | |||||||
|
Система передачи данных |
ДГ/RS485/LoraWan/M-Bus/NB-ЮT | |||||||
|
Код степени защиты по ГОСТ 14254-2015 |
IP68 | |||||||
|
Рабочие условия эксплуатации: | ||||||||
|
- температура окружающего воздуха, °С |
от +5 до +60 | |||||||
|
- относительная влажность | ||||||||
|
окружающего воздуха, % |
от 30 до 95 | |||||||
|
- атмосферное давление, кПа |
от 84 до 107 | |||||||
|
Наибольшее значение индикаторного 3 |
99999 | |||||||
|
устройства, м3 | ||||||||
|
Наименьшая цена деления, м3 |
0,00005 | |||||||
|
Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп |
0,01; |
0,1* | ||||||
|
* Значение определяется при заказе и указывается в паспорте средства измерений | ||||||||
счетчиков СВТ
|
Наименование параметра |
Значение параметра | ||||||||
|
Условный диаметр, мм |
50 |
65 |
80 |
100 |
150 |
200 | |||
|
Максимальное рабочее давление при Qнаиб, МПа, |
1,6 | ||||||||
|
Потеря давления при Qнаиб, МПа, не более |
0,1 | ||||||||
|
Температура измеряемой среды, °С |
от + 5 до + 40 | ||||||||
|
Емкость счетного механизма, м3 |
99999 |
999999 | |||||||
|
Передаточный коэффициент импульсного выхода, м3/имп |
0,1 |
1 | |||||||
|
Система передачи данных |
flr/RS485/LoraWan/M-Bus/NB-IOT | ||||||||
|
Код степени защиты по ГОСТ 14254-2015 |
IP67 | ||||||||
|
Рабочие условия эксплуатации: | |||||||||
|
- температура окружающего воздуха, °С |
от +5 до +60 | ||||||||
|
- относительная влажность окружающего | |||||||||
|
воздуха, % |
от 30 до 95 | ||||||||
|
- атмосферное давление, кПа |
от 84 до 107 | ||||||||
|
Габаритные размеры, мм, не более: | |||||||||
|
- длина |
280 |
280 |
370 |
370 |
500 |
500 | |||
|
- ширина |
170 |
190 |
200 |
220 |
286 |
340 | |||
|
- высота |
220 |
225 |
290 |
306 |
445 |
564 | |||
|
Масса, кг, не более |
13 |
15 |
21 |
24 |
58 |
94 | |||
|
Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп |
0,1; 1* | ||||||||
|
* Значение определяется при заказе и указывается в паспорте средства измерений | |||||||||
наносится на лицевую сторону счетного устройства счётчика в соответствии с рисунком 3 и на титульный лист паспорта средства измерений и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.5 «Устройство и работа счетчика» документа РЭ 26.51.63-013-17666192-2024 «Счетчики воды DUX. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63-013-17666192-2024 Счётчики воды DUX. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Дюкс» (ООО «Дюкс»)
ИНН 7710941397
Юридический адрес: 129344, г. Москва, вн. тер. г. м.о. Бабушкинский, ул. Искры, д. 31, к. 1, оф. 43
Телефон/факс: +7 (495) 657-87-07; +8 (800) 333-87-99
Е-mail: info@groupdux.com
Web-сайт: http://www.eckonom.ru
Изготовитель
Общество с ограниченной ответственностью «Дюкс» (ООО «Дюкс»)ИНН 7710941397
Юридический адрес: 129344, г. Москва, вн. тер. г. м.о. Бабушкинский, ул. Искры, д. 31, к. 1, оф. 43
Адрес места осуществления деятельности: 123290, г. Москва, ул. 1-я Магистральная, д. 2, стр. 2
Телефон/факс: +7 (495) 657-87-07; +8 (800) 333-87-99
Е-mail: info@groupdux.com
Web-сайт: http://www.eckonom.ru
характеристики
счетчиков
воды
Таблица 7 - Метрологические
МСВМ-Л и МСВМ-Ч
|
Наименование параметра |
Значение параметра | |||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Наименьший расход воды Qнаим, м3/ч - класс А |
0,06 |
0,10 |
0,14 |
0,24 |
0,40 |
0,60 |
|
- класс В |
0,03 |
0,05 |
0,07 |
0,12 |
0,30 |
0,30 |
|
Переходный расход воды Qп, м3/ч - класс А |
0,15 |
0,25 |
0,35 |
0,60 |
1,00 |
1,50 |
|
- класс В |
0,12 |
0,20 |
0,28 |
0,48 |
0,80 |
1,20 |
|
Номинальный расход воды Qн, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
15,0 |
|
Наибольший расход воды Qнаиб, м3/ч |
3,0 |
5,0 |
7,0 |
12,0 |
20,0 |
30,0 |
|
Порог чувствительности, м3/ч, не более |
0,01 |
0,025 |
0,035 |
0,06 |
0,08 |
0,1 |
Пределы допускаемой относительной погрешности счетчиков, %
|
±5 ±2 | |||||
|
Наименование параметра |
Значение параметра | ||||||
|
Условный диаметр, мм |
50 |
65 |
80 |
100 |
150 |
200 | |
|
Наименьший объемный расход воды Qнаим, м3/ч: | |||||||
|
- класс В |
0,45 |
0,75 |
1,20 |
1,80 |
4,50 |
7,50 | |
|
- класс С |
0,20 |
0,20 |
0,32 |
0,50 |
1,25 |
2,00 | |
|
Переходный объемный расход воды Qn, м3/ч: | |||||||
|
- класс В |
3,00 |
5,00 |
8,00 |
12,0 |
30,0 |
50,0 | |
|
- класс С |
0,32 |
0,32 |
0,63 |
0,8 |
2,0 |
3,2 | |
|
Номинальный объемный расход воды Qh, м3/ч: | |||||||
|
- класс В |
15 |
25 |
40 |
60 |
150 |
250 | |
|
- класс С |
40 |
40 |
63 |
100 |
250 |
400 | |
|
Наибольший объемный расход воды Qнаиб, м3/ч: | |||||||
|
- класс В |
30 |
50 |
80 |
120 |
300 |
500 | |
|
- класс С |
50 |
150 |
78 |
125 |
312 |
500 | |
|
Порог чувствительности, м3/ч, не более |
0, |
01 |
0,05 | ||||
|
Пределы допускаемой относительной погрешности счетчиков, % | |||||||
|
- в диапазоне Qнаим < Q < Qп |
±5 | ||||||
|
- в диапазоне Qп < Q < Qнаиб |
±2 | ||||||
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Правообладатель
Общество с ограниченной ответственностью «Дюкс» (ООО «Дюкс»)ИНН 7710941397
Юридический адрес: 129344, г. Москва, вн. тер. г. м.о. Бабушкинский, ул. Искры, д. 31, к. 1, оф. 43
Телефон/факс: +7 (495) 657-87-07; +8 (800) 333-87-99
Е-mail: info@groupdux.com
Web-сайт: http://www.eckonom.ru
Счётчики состоят из корпуса, измерительного узла с крыльчаткой или турбиной и счётного механизма.
Принцип действия счетчиков основан на измерении скорости вращения крыльчатки или турбины под действием потока. Вращение крыльчатки или турбины передается на счетный механизм счетчика. Число оборотов крыльчатки или турбины, передаваемое на счётный механизм, пропорционально объему прошедшей воды.
Счётный механизм счётчиков содержит масштабирующий редуктор со стрелочными и роликовыми указателями объема. Роликовые указатели объема служат для указания количества воды в кубических метрах и в долях кубического метра (литрах). Для указания количества воды в долях кубического метра (литрах) у ряда исполнений счетчиков служат стрелочные указатели. В счётном механизме имеется также сигнальная звёздочка, повышающая разрешение счётчика для его настройки, поверки или калибровки.
Для обеспечения дистанционной передачи данных счетчики могут быть укомплектованы импульсным выходом ДГ, цифровым интерфейсом RS 485, M-BUS, каналом беспроводной связи LoraWan, NB-IOT и др.
Счётчики выпускаются в исполнениях:
-
- СВ-15, СВ-20, СВ-25, одноструйные;
-
- СВМ-Л-25, СВМ-Л-32, многоструйные, в латунном корпусе;
-
- СВМ-Ч-25, СВМ-Ч-32, многоструйные, в чугунном корпусе;
СВ-32, СВ-40, СВ-50- крыльчатые,
сухоходные,
СВМ-Л-40,
СВМ-Ч-40,
СВМ-Л 50 - крыльчатые,
СВМ-Ч-50 - крыльчатые,
сухоходные,
сухоходные,
-
- МСВ-15, МСВ-20, МСВ-25, МСВ-32 - крыльчатые, мокроходные, одноструйные;
-
- МСВ-15 mini, МСВ-20 mini, МСВ-25 mini, МСВ-32 mini - крыльчатые, мокроходные, одноструйные, в mini формате;
-
- МСВМ-Л-15, МСВМ-Л-20, МСВМ-Л-25, МСВМ-Л-32, МСВМ-Л-40, МСВМ-Л-50
-
- крыльчатые, мокроходные, многоструйные, в латунном корпусе;
-
- МСВМ-Ч-15, МСВМ-Ч-20, МСВМ-Ч-25, МСВМ-Ч-32, МСВМ-Ч-40, МСВМ-Ч-50
-
- крыльчатые, мокроходные, многоструйные, в чугунном корпусе;
-
- СВТ-50, СВТ-65, СВТ-80, СВТ-100, СВТ-150, СВТ-200 - турбинные.
Обозначение счётчика в паспорте и иной документации:
Счётчик воды DUX «Х1»-«Х2»-«Х3» «Х4» «Х5» «Х6»
где «Х1» - исполнение счётчика: СВ, СВМ-Л, СВМ-Ч, МСВ, МСВМ-Л, МСВМ-Ч, СВТ;
«Х2» - диаметр условного прохода счётчика (DN): 15, 20, 25, 32, 40, 50 для исполнений СВ, МСВМ-Л, МСВМ-Ч;
«Х2» - диаметр условного прохода счётчика (DN): 15, 20, 25, 32 для МСВ
«Х2» - диаметр условного прохода счётчика (DN): 25, 32, 40, 50 для СВМ-Л и СВМ-Ч;
«Х2» - диаметр условного прохода счётчика (DN): 50, 65, 80, 100, 150, 200 для СВТ;
«Х3» - для счетчиков исполнений СВ 80 или 110 (монтажная длина в мм) для счетчиков с DN 15 и 130 для счетчиков с DN 20;
«Х4» - mini только для счетчиков исполнения МСВ;
«Х5» - КЛАСС С только для счетчиков исполнения СВ, СВМ-Л, СВМ-Ч и СВТ;
«Х6» - комплектация счётчика устройствами дистанционной передачи результатов измерений: ДГ - наличие импульсного выхода, RS485 при оснащении счетчика цифровым интерфейсом; BUS при оснащении счетчика цифровым интерфейсом M-BUS; Wan при оснащении счетчика каналом LoraWan, IOT при оснащении счетчика каналом NB-IOT.
Общий вид счётчиков представлен на рисунке 1.
а) исполнение СВ
в) исполнение СВМ-Ч
б) исполнение СВМ-Л
С DUX мсв 20 loloiooio
24001018
г) исполнение МСВ
е) исполнение МСВМ-Л
д) исполнение МСВ mini
ж) исполнение МСВМ-Ч
и) исполнение СВТ
Рисунок 1 - Общий вид счётчиков
Конструктивные устройства счетчика обеспечивают защиту от несанкционированного доступа к регулирующему устройству и конструкции счетчика установкой пломбы или неразъемного пластикового кольца на соединение корпуса счетчика со счетным механизмом, исключающих возможность скрытого несанкционированного вмешательства в работу счетчика. Получить доступ к регулирующему устройству счетчика без видимого повреждения защитной пломбы или неразъемного кольца невозможно.
Схема пломбировки от несанкционированного доступа, обозначения мест нанесения знака поверки представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки
Знак утверждения типа наносится методом штампопечати на лицевую панель счётчика. Заводской номер счётчика может состоять из 8 разрядного цифрового кода из арабских цифр или из 2 латинских букв и 6-8 арабских цифр, наносится на лицевую панель счётчика также методом штампопечати. Место нанесения знака утверждения типа средств измерений и место расположения заводского номера указаны на рисунке 3.
заводского номера
Место нанесения
заводского номера
Место нанесения
Место нанесения
знака утверждения типа средств измерений
Место нанесения знака
утверждения типа средств измерений
нанесения заводского номера
Место нанесения знака
утверждения типа средств измерений
Рисунок 3 - Места расположения заводского номера и знака утверждения типа средств измерений
Место
Таблица 11 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счётчик воды |
согласно заказу |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
РЭ 26.51.63-013-17666192-2024 |
1 экз.* |
|
Комплект монтажных частей |
- |
1 комл.* |
|
* Руководство по эксплуатации, комплект монтажных частей: патрубки, накидные гайки, уплотнительные прокладки по договору на поставку. | ||
Таблица 1 -
счетчиков воды исполнения СВ
|
Наименование параметра |
Значение параметра | |||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Наименьший расход воды Qнаим, м3/ч | ||||||
|
- класс А |
0,06 |
0,1 |
0,14 |
0,24 |
0,4 |
1,2 |
|
- класс В |
0,03 |
0,05 |
0,07 |
0,12 |
0,2 |
0,45 |
|
- класс С |
0,015 |
0,025 |
0,04 |
0,06 |
0,1 |
0,15 |
|
Переходный расход воды Qn, м3/ч | ||||||
|
- класс А |
0,15 |
0,25 |
0,35 |
0,6 |
1,0 |
4,5 |
|
- класс В |
0,12 |
0,2 |
0,28 |
0,48 |
0,8 |
3,0 |
|
- класс С |
0,0225 |
0,0375 |
0,063 |
0,09 |
0,15 |
0,23 |
|
Номинальный расход воды Qн, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
15,0 |
|
Наибольший расход воды Qнаиб, м3/ч |
3,0 |
5,0 |
7,0 |
12,0 |
20,0 |
30,0 |
|
Порог чувствительности, м3/ч, не более |
0,01 |
0,015 |
0,02 |
0,03 |
0,05 |
0,08 |
|
Пределы допускаемой относительной погрешности счетчиков, % | ||||||
|
- в диапазоне Qнаим < Q < Qn |
±5 | |||||
|
- в диапазоне Qn < Q < Qнаиб |
±2 | |||||
Таблица 2 - Технические характеристики счетчиков воды исполнения СВ
|
Наименование параметра |
Значение параметра | ||||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
50 | |
|
Габаритные размеры, мм: | |||||||
|
- длина |
110(80)/110(80)/110 |
130/130/130 |
160 |
160 |
200 |
200 | |
|
- ширина |
60/60/85 |
65/65/85 |
100 |
110 |
125 |
125 | |
|
- высота |
77/77/90 |
77/77/100 |
116 |
130 |
145 |
162 | |
|
Масса, кг, не более |
0,6 |
0,7 |
2,2 |
2,5 |
4,5 |
5,4 | |
|
Температура измеряемой |
от + 5 до + 90 | ||||||
|
среды, °С | |||||||
|
Максимальное рабочее | |||||||
|
давление измеряемой |
1,6 | ||||||
|
среды, МПа | |||||||
|
Потеря давления при Qнаиб, МПа, не более |
0,1 | ||||||
|
Система передачи данных |
flr/RS485/LoraWan/M-Bus/NB-IOT | ||||||
|
Код степени защиты по ГОСТ 14254-2015 |
IP67 | ||||||
Продолжение таблицы 2
|
Наименование параметра |
Значение параметра |
|
Условия эксплуатации:
|
от +5 до +60 от 30 до 95 от 84 до 107 |
|
Наибольшее значение индикаторного 3 устройства, м3 |
99999,999 |
|
Наименьшая цена 3 деления, м3 |
0,00005 |
|
Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп |
0,01;0,1* |
|
* Значение определяется при заказе и указывается в паспорте средства измерений | |
Таблица 3 -
счетчиков воды исполнений СВМ-Л и СВМ-Ч
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
25 |
32 |
40 |
50 |
|
Наименьший расход воды Qнаим, м3/ч - класс А |
0,14 |
0,24 |
0,4 |
1,2 |
|
- класс В |
0,07 |
0,12 |
0,2 |
0,45 |
|
- класс С |
0,04 |
0,06 |
0,1 |
0,15 |
|
Переходный расход воды Qn, м3/ч - класс А |
0,35 |
0,6 |
1,0 |
4,5 |
|
- класс В |
0,28 |
0,48 |
0,8 |
3,0 |
|
- класс С |
0,063 |
0,09 |
0,15 |
0,23 |
|
Номинальный расход воды Qн, м3/ч |
3,5 |
6,0 |
10,0 |
15,0 |
|
Наибольший расход воды Qнаиб, м3/ч |
7,0 |
12,0 |
20,0 |
30,0 |
|
Порог чувствительности, м3/ч, не более |
0,02 |
0,03 |
0,05 |
0,08 |
|
Пределы допускаемой относительной погрешности счетчиков, %
|
±5 ±2 | |||
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
25 |
32 |
40 |
50 |
|
Габаритные размеры, мм, не более: | ||||
|
- длина |
260 |
260 |
300 |
300 |
|
- ширина |
120 |
120 |
125 |
125 |
|
- высота |
105 |
117 |
155 |
185 |
|
Масса, кг, не более |
2,3 |
2,7 |
4,5 |
6,0 |
|
Температура измеряемой среды, °С |
от + 5 до + 90 | |||
|
Максимальное рабочее давление измеряемой среды, МПа |
1,6 | |||
|
Потеря давления при Qнаиб, МПа, не более |
0,1 | |||
|
Система передачи данных |
ДГ/RS485/LoraWan/M-Bus/NB-ЮT | |||
|
Код степени защиты по ГОСТ 14254-2015 |
IP67 | |||
|
Условия эксплуатации: | ||||
|
- температура окружающего |
от +5 до +60 | |||
|
воздуха, °С | ||||
|
- относительная влажность |
от 30 до 95 | |||
|
окружающего воздуха, % |
от 84 до 107 | |||
|
- атмосферное давление, кПа | ||||
|
Наибольшее значение индикаторного 3 устройства, м3 |
99999,99 | |||
|
Наименьшая цена деления, м3 |
0,00005 | |||
|
Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп |
0,01; 0,1* | |||
|
* Значение определяется при заказе и указывается |
в паспорте средства измерений | |||
Таблица 5 - Метрологические характеристики счетчиков воды исполнения МСВ и МСВ mini
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
|
Наименьший расход воды Qнаим, м3/ч - класс А |
0,06 |
0,10 |
0,14 |
0,24 |
|
- класс В |
0,03 |
0,05 |
0,07 |
0,12 |
|
Переходный расход воды Qп, м3/ч - класс А |
0,15 |
0,25 |
0,35 |
0,60 |
|
- класс В |
0,12 |
0,20 |
0,28 |
0,48 |
|
Номинальный расход воды Qн, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
|
Наибольший расход воды Qнаиб, м3/ч |
3,0 |
5,0 |
7,0 |
12,0 |
|
Порог чувствительности, м3/ч, не более |
0,01 |
0,025 |
0,035 |
0,06 |
|
Пределы допускаемой относительной погрешности счетчиков, %
|
±5 ±2 | |||
|
Наименование параметра |
Значение параметра | |||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
|
Габаритные размеры, мм, не более: | ||||
|
- длина |
110 |
130 |
160 |
160 |
|
- ширина |
87 |
87 |
87 |
110 |
|
- высота |
91 |
91 |
91 |
129 |
|
Масса, кг, не более |
1,0 |
1,5 |
1,5 |
2,3 |
|
Температура измеряемой среды, °С |
от + 5 до + 40 | |||
|
Максимальное рабочее давление измеряемой |
1,6 1,6 | |||
|
среды, МПа | ||||
|
Потеря давления при Qнаиб, МПа, не более |
0,1 | |||
|
Система передачи данных |
flr/RS485/LoraWan/M-Bus/NB-IOT | |||
|
Код степени защиты по ГОСТ 14254-2015 |
IP68 | |||
|
Условия эксплуатации: | ||||
|
- температура окружающего воздуха, °С |
от +5 до +60 | |||
|
- относительная влажность | ||||
|
окружающего воздуха, % |
от 30 до 95 | |||
|
- атмосферное давление, кПа |
от 84 до 107 | |||
|
Наибольшее значение индикаторного 3 |
99999 | |||
|
устройства, м3 | ||||
|
Наименьшая цена деления, м3 |
0,00005 | |||
|
Коэффициент преобразования счетчика, |
0,01; |
0,1* | ||
|
3 оснащенного импульсным выходом, м3/имп | ||||
|
* Значение определяется при заказе и указывается в паспорте средства измерений | ||||
исполнений
|
Наименование параметра |
Значение параметра | |||||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
50 | ||
|
Габаритные размеры, мм: | ||||||||
|
- длина |
165 |
190 |
260 |
260 |
300 |
300 | ||
|
- ширина |
94 |
94 |
98 |
98 |
122 |
145 | ||
|
- высота |
108 |
108 |
118 |
118 |
142 |
177 | ||
|
Масса не более, кг |
1,5 |
1,7 |
2,6 |
2,8 |
5,1 |
8,5 | ||
|
Температура измеряемой среды, °С |
от + 5 до + 40 | |||||||
|
Максимальное рабочее давление измеряемой среды, М^а |
1,6 | |||||||
|
Потеря давления при Qнаиб, МПа, не более |
0,1 | |||||||
|
Система передачи данных |
ДГ/RS485/LoraWan/M-Bus/NB-ЮT | |||||||
|
Код степени защиты по ГОСТ 14254-2015 |
IP68 | |||||||
|
Рабочие условия эксплуатации: | ||||||||
|
- температура окружающего воздуха, °С |
от +5 до +60 | |||||||
|
- относительная влажность | ||||||||
|
окружающего воздуха, % |
от 30 до 95 | |||||||
|
- атмосферное давление, кПа |
от 84 до 107 | |||||||
|
Наибольшее значение индикаторного 3 |
99999 | |||||||
|
устройства, м3 | ||||||||
|
Наименьшая цена деления, м3 |
0,00005 | |||||||
|
Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп |
0,01; |
0,1* | ||||||
|
* Значение определяется при заказе и указывается в паспорте средства измерений | ||||||||
счетчиков СВТ
|
Наименование параметра |
Значение параметра | ||||||||
|
Условный диаметр, мм |
50 |
65 |
80 |
100 |
150 |
200 | |||
|
Максимальное рабочее давление при Qнаиб, МПа, |
1,6 | ||||||||
|
Потеря давления при Qнаиб, МПа, не более |
0,1 | ||||||||
|
Температура измеряемой среды, °С |
от + 5 до + 40 | ||||||||
|
Емкость счетного механизма, м3 |
99999 |
999999 | |||||||
|
Передаточный коэффициент импульсного выхода, м3/имп |
0,1 |
1 | |||||||
|
Система передачи данных |
flr/RS485/LoraWan/M-Bus/NB-IOT | ||||||||
|
Код степени защиты по ГОСТ 14254-2015 |
IP67 | ||||||||
|
Рабочие условия эксплуатации: | |||||||||
|
- температура окружающего воздуха, °С |
от +5 до +60 | ||||||||
|
- относительная влажность окружающего | |||||||||
|
воздуха, % |
от 30 до 95 | ||||||||
|
- атмосферное давление, кПа |
от 84 до 107 | ||||||||
|
Габаритные размеры, мм, не более: | |||||||||
|
- длина |
280 |
280 |
370 |
370 |
500 |
500 | |||
|
- ширина |
170 |
190 |
200 |
220 |
286 |
340 | |||
|
- высота |
220 |
225 |
290 |
306 |
445 |
564 | |||
|
Масса, кг, не более |
13 |
15 |
21 |
24 |
58 |
94 | |||
|
Коэффициент преобразования счетчика, оснащенного импульсным выходом, м3/имп |
0,1; 1* | ||||||||
|
* Значение определяется при заказе и указывается в паспорте средства измерений | |||||||||
