Номер по Госреестру СИ: 94323-25
94323-25 Счетчики тепла
(DUX СТУ)
Назначение средства измерений:
Счетчики тепла DUX СТУ (далее - теплосчетчики) предназначены для измерений количества теплоты (энергии), объемного расхода жидкости и объема жидкости в потоке, интервалов времени, температуры жидкости (теплоносителя) в закрытых системах теплоснабжения и водоснабжения.
Внешний вид.
Счетчики тепла
Рисунок № 1
Внешний вид.
Счетчики тепла
Рисунок № 2
Внешний вид.
Счетчики тепла
Рисунок № 3
Общие сведения
Дата публикации - 15.01.2025
Срок свидетельства - 13.01.2030
Номер записи - 196110
ID в реестре СИ - 1422526
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DUX СТУ-20 RS 485,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№39 от 2025.01.13 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Счетчики тепла (DUX СТУ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93049-24 28.08.2029 |
Счетчики воды крыльчатые, ЭКО НОМ Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
93116-24 04.09.2029 |
Счетчики воды, DUX Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
94323-25 13.01.2030 |
Счетчики тепла, DUX СТУ Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
94324-25 13.01.2030 |
Счетчики тепла, ЭКО НОМ СТУ Общество с ограниченной ответственностью "Дюкс" (ООО "Дюкс") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кто поверяет Счетчики тепла (DUX СТУ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ДЮКС" (RA.RU.311687) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Счетчики тепла (DUX СТУ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение теплосчетчиков встроенное, устанавливается в вычислитель при изготовлении и не может изменяться в процессе эксплуатации.
и обработки выполнения
Функции программного обеспечения: осуществление сбора поступающих данных от средств измерении параметров теплоносителя, математической обработки результатов измерений, вычисления, хранения результатов вычислений, измеряемых параметров, настроек, времени и архивирование данных.
Конструкция теплосчетчиков исключает возможность несанкционированного влияния на программное обеспечение теплосчетчиков и измерительную информацию
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения теплосчетчика приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
L u |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.Х1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х - принимает значения от 0 до 9 и не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель вычислителя методом, обеспечивающим несмываемую маркировку, и на титульный лист по центру вверху руководства по эксплуатации и/или паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.1 РЭ 26.51.52-014-17666192-2024 Счетчики тепла DUX СТУ. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Минстроя России от 17 марта 2014 г. № 99/пр (зарегистрирован Минюстом России 12 сентября 2014 г., регистрационный № 34040);
ТУ 26.51.52-014-17666192-2024 «Счетчики тепла DUX СТУ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Дюкс» (ООО «Дюкс»)
ИНН 7710941397
Юридический адрес: 129344, г. Москва, вн.тер.г. Муниципальный округ Бабушкинский, ул. Искры, д. 31, к. 1, оф. 43
Телефон: 8 (800) 333-87-99, +7 (495) 657-87-07
E-mail: info@eckonom.ru
Web-сайт: eckonom.ru
Изготовитель
Общество с ограниченной ответственностью «Дюкс» (ООО «Дюкс»)ИНН 7710941397
Юридический адрес: 129344, г. Москва, вн.тер.г. Муниципальный округ Бабушкинский, ул. Искры, д. 31, к. 1, оф. 43
Адрес места осуществления деятельности: 123290, г. Москва, ул. 1-я Магистральная, д. 2, стр. 2
Телефон: 8 (800) 333-87-99, +7 (495) 657-87-07
E-mail: info@eckonom.ru
Web-сайт: eckonom.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Правообладатель
Общество с ограниченной ответственностью «Дюкс» (ООО «Дюкс»)ИНН 7710941397
Юридический адрес: 129344, г. Москва, вн.тер.г. Муниципальный округ Бабушкинский, ул. Искры, д. 31, к. 1, оф. 43
Телефон: 8 (800) 333-87-99, +7 (495) 657-87-07
E-mail: info@eckonom.ru
Web-сайт: eckonom.ru
Принцип работы теплосчетчиков состоит в измерении объёма жидкости в потоке и температуры жидкости в трубопроводе с помощью первичного преобразователя расхода (ультразвукового) и двух термопреобразователей сопротивления, входящих в состав теплосчетчика, и последующем вычислении полученной тепловой энергии, путем обработки результатов измерений вычислителем.
Теплосчетчики обеспечивают дистанционную передачу данных через интерфейсы (интерфейс указывается на вычислителе и в паспорте) типа импульсный выход, M-Bus, RS-485, LoraWan, NB-IoT и (или) через другие каналы беспроводной связи. Счетчики с интерфейсом RS-485, имеющие обозначение RS 485-4i оснащены 4-мя импульсными входами для вычисления объёма жидкости в потоке, полученного с приборов, оборудованных импульсными выходами и передачи измеренных данных в системы и комплексы автоматизированного сбора и передачи данных.
Теплосчетчики состоят из вычислителя, первичного преобразователя расхода и двух термопреобразователей сопротивления.
Вычислитель представляет собой микропроцессорное электронное устройство с жидкокристаллическим дисплеем и кнопкой управления. Вычислитель управляет процессом сбора измерительной информации от средств измерении параметров теплоносителя (жидкости), выполняет расчеты, хранит в энергонезависимой памяти необходимые для работы параметры, результаты измерений, часы работы и выводит их на дисплей. Энергонезависимая память хранит информацию часового архива за последние 60 суток, суточного архива за последние 6 месяцев, месячного архива (итоговые значения) за последние 36 месяцев.
Вычислитель имеет съемную конструкцию и может быть отсоединен от первичного преобразователя расхода и установлен в удобном для снятия показаний месте в пределах длины соединительных кабелей.
Первичный преобразователь расхода представляет собой измерительный участок с установленными ультразвуковыми датчиками, с помощью которых измеряется скорость движения жидкости в потоке и рассчитывается её объем на подающем или обратном трубопроводе.
Два термопреобразователя сопротивления измеряют температуру теплоносителя на подающем и обратном трубопроводе в системе теплоснабжения (водоснабжения).
Теплосчетчики имеют исполнения DUX СТУ-15.1, DUX СТУ-15.2, DUX СТУ-20, отличающиеся диапазоном расхода и номинальным диаметром.
Общий вид теплосчетчиков приведен на рисунке 1.

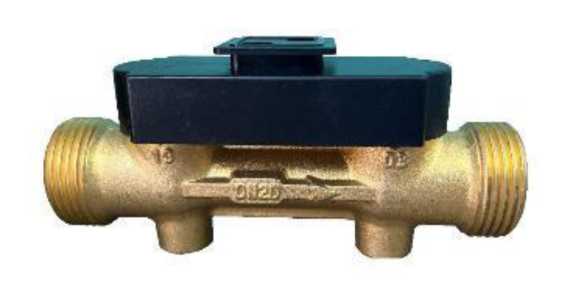

б) первичный преобразователь расхода
Рисунок 1 - Общий вид теплосчетчиков

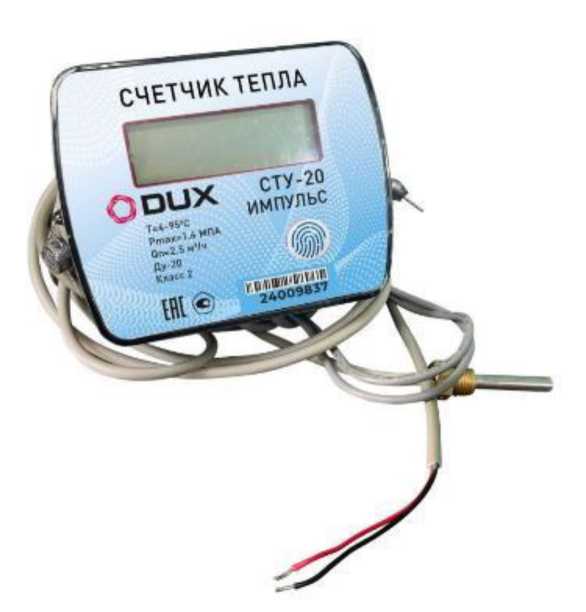

а) вычислитель с термопреобразователями сопротивления
Пломбировка теплосчетчиков осуществляется с помощью свинцовой (пластмассовой) пломбы, которой пломбируется корпус вычислителя, с нанесением знака поверки на пломбу.
Заводской номер теплосчетчиков наносится в цифровом формате на лицевую панель вычислителя любым методом, обеспечивающим несмываемую маркировку.

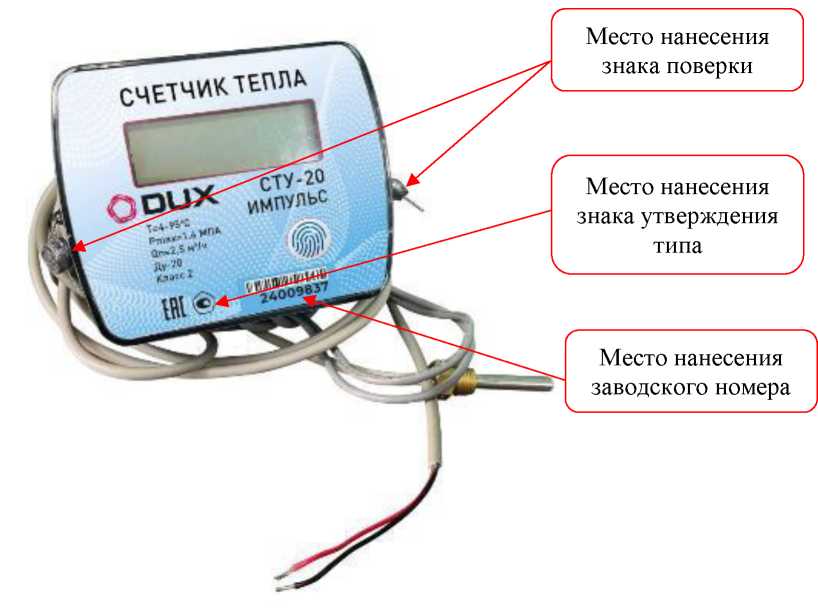

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, знака утверждения типа и заводского номера
Таблица 2 -
|
Наименование характеристики |
Значение | ||
|
Исполнение |
DUX СТУ- 15.1 |
DUX СТУ- 15.2 |
DUX СТУ- 20 |
|
Наименьший расход жидкости, м3/ч |
0,012 |
0,03 |
0,05 |
|
Номинальный расход жидкости, м3/ч |
0,6 |
1,5 |
2,5 |
|
Наибольший расход жидкости (Отах), м3/ч |
1,2 |
3,0 |
5,0 |
|
Порог чувствительности, м3/ч |
0,010 | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении объема жидкости в потоке и объемного расхода жидкости, % |
±(2+0,02^Gmax/G) | ||
|
Диапазон измерений температуры жидкости (теплоносителя), °С |
от +4 до +95 | ||
|
Пределы допускаемой абсолютной погрешности теплосчетчика при измерении температуры жидкости (теплоносителя), °С |
±(О,6+0,0О4-|Т|) | ||
|
Диапазон измерений разности температур жидкости (теплоносителя), °С |
от +3 до +70 | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении разности температур жидкости (теплоносителя), % |
±(0,5+3^(Atmin/ Ат)) | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении интервалов времени, % |
± 0,05 | ||
|
Пределы допускаемой относительной погрешности вычислителя теплосчетчика при вычислении количества теплоты (энергии), % |
+(0,5+(Atmin/At)) | ||
|
Пределы допускаемой относительной погрешности теплосчетчика при измерении количества теплоты (энергии), % |
±(3+4 Atmin/At +0,02^Gmax/G') | ||
|
G - измеренное значение расхода жидкости, м3/ч; Отах - наибольшее нормированное значение расхода жидкости, м3/ч; Atmin - наименьшее значение разности температур, °С; Аг - измеренное значение разности температуры, °С; Т - измеренное значение температуры, °С. | |||
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение | ||
|
Исполнение |
DUX СТУ-15.1, |
DUX СТУ-20 | |
|
DUX СТУ-15.2 | |||
|
Номинальный диаметр |
DN15 |
DN20 | |
|
Измеряемая среда |
жидкость (вода) | ||
|
Потеря избыточного давления при Отах, МПа, | |||
|
не более |
0,025 | ||
|
Избыточное давление измеряемой среды, | |||
|
МПа, не более |
1,6 | ||
|
Напряжение элемента питания постоянного | |||
|
тока, В |
3,6 ±0,1 | ||
|
Габаритные размеры, мм, не более: | |||
|
- высота |
135 |
135 | |
|
- ширина |
80 |
85 | |
|
- длина |
110 |
130 | |
|
Масса, кг, не более |
0,85 |
0,95 | |
|
Степень защиты оболочки по | |||
|
ГОСТ 14254-2015 |
IP 67 | ||
|
Условия эксплуатации: | |||
|
- температура окружающей среды, |
от +5 до +50 | ||
|
- относительная влажность, %, не более |
95 | ||
|
- атмосферное давление, кПа |
от 84 до 106,7 | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
55000 |
