Принцип действия расходомеров основан на поддержании постоянной разности температур между двумя термопреобразователями температуры.

Расходомеры состоят из первичного преобразователя расхода (сенсора), в состав которого входит сенсор, и блока электроники (далее - БЭ). Сенсор расходомера состоит из двух термопреобразователей сопротивления (ТС), расположенных внутри защитных гильз. Маломощный нагреватель создает разность температур между двумя термопреобразователями. Таким образом, один термопреобразователь измеряет температуру газа, а температура второго поддерживается выше температуры потока газа. При прохождении потока газа второй преобразователь охлаждается. При увеличении массового расхода увеличивается дисперсия тепла, поэтому подогреваемому термопреобразователю необходимо больше мощности для поддержания постоянной разности температур на ТС. Для вычислений массового расхода и массы, объемного расхода и объема, приведенного к стандартным условиям (в соответствии с ГОСТ 2939-63), используются физические свойства газа, значения которых записаны в БЭ, как условно-постоянные.

В зависимости от конструкции расходомеры выпускаются в двух исполнениях:

• - погружное, в котором ТС монтируются на штанге, вводимой непосредственно в трубопровод через отверстие в его стенке;

• - проточное (фланцевое, резьбовое, Tri-clamp), в котором ТС монтируются в стальном корпусе, внутренний диаметр которого совпадает с внутренним диаметром трубопровода.

Защитные гильзы представляют из себя термокарманы, в которых расположены ТС.

БЭ имеет цифровой интерфейс связи, а также может быть оснащен встроенным дисплеем и клавиатурой, с помощью которой можно производить настройку расходомера.

Для всех моделей расходомеров предусмотрены следующие исполнения:

• - компактное - БЭ и сенсор интегрированы, т. е. выполнены как единое изделие;

• - раздельное - БЭ и сенсор имеют разнесены и соединяются при помощи кабеля.

Конструктивно расходомеры погружного исполнения могут иметь устройство для извлечения без остановки процесса, различающееся в зависимости от давления процесса.

Внешний вид расходомеров приведен на рисунке 1.

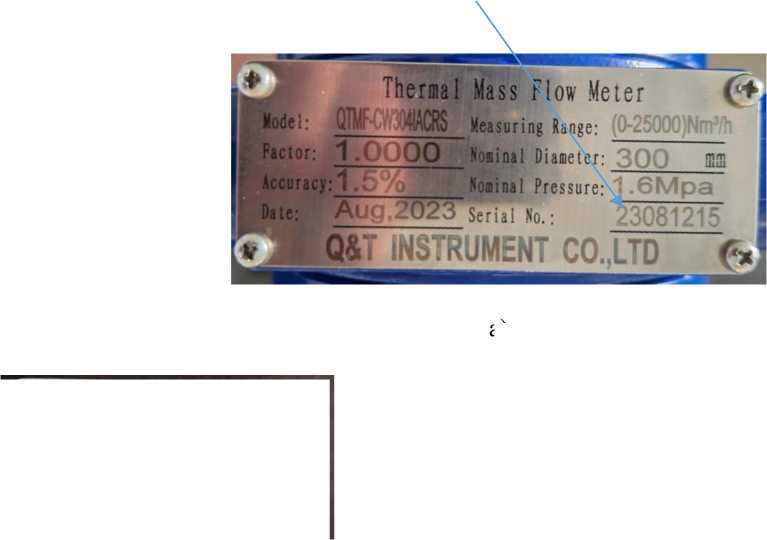

Серийный номер расходомера в цифровом формате наносится при помощи лазерной гравировки на маркировочных табличках, как показано на рисунке 2. Отдельной наклейкой на корпус сенсора и БЭ наносится маркировка взрывозащиты, вид наклейки представлен на рисунке 2. Нанесение знака поверки на расходомеры не предусмотрено.

БЭ расходомера с выходом HART

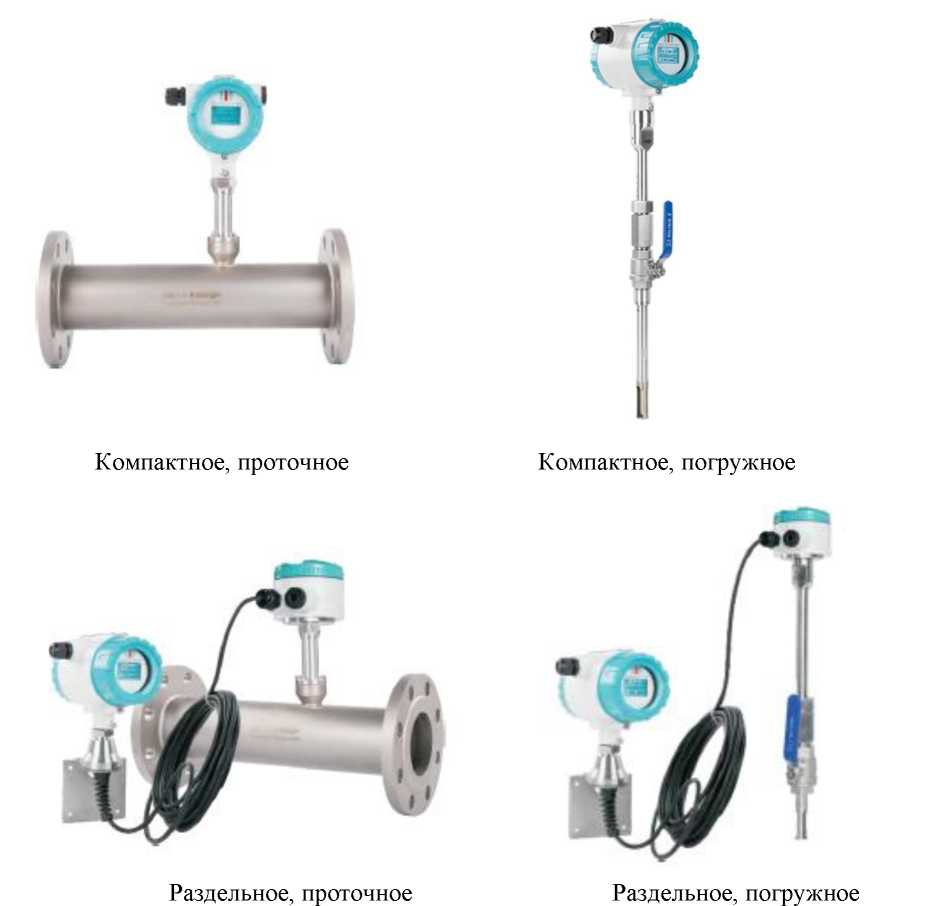

Рисунок 1 - Общий вид расходомеров термально-массовых QTMF в различных исполнениях.

Место нанесения серийного номера

а)

б)

в)

Рисунок 2 - Внешний вид маркировочных табличек

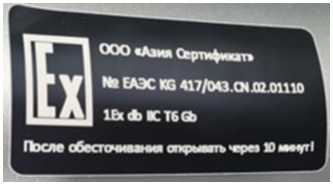

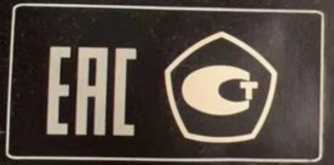

а) маркировочная табличка на расходомере; б) вид наклейки знака утверждения типа; в) вид наклейки маркировки взрывозащиты

Таблица 4 - Комплектность

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические
