Номер по Госреестру СИ: 91590-24
91590-24 Расходомеры вихревые
(ИЗМЕРКОН VT)
Назначение средства измерений:
Расходомеры вихревые ИЗМЕРКОН VT (далее - расходомеры) предназначены для измерений объёмного (массового) расхода и объёма (массы) жидкостей, газов, насыщенного и перегретого пара, а также объёма и объёмного расхода газа, приведённых к стандартным/нормальным условиям.
Внешний вид.
Расходомеры вихревые
Рисунок № 1
Внешний вид.
Расходомеры вихревые

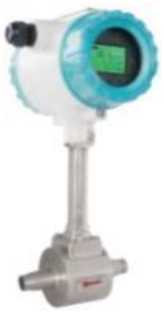

Рисунок № 2

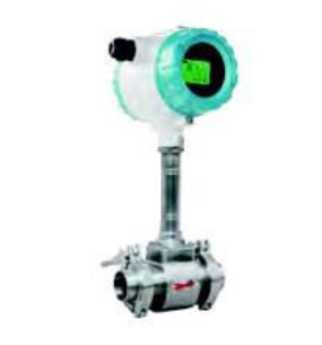

Внешний вид.
Расходомеры вихревые
Рисунок № 3
Внешний вид.
Расходомеры вихревые

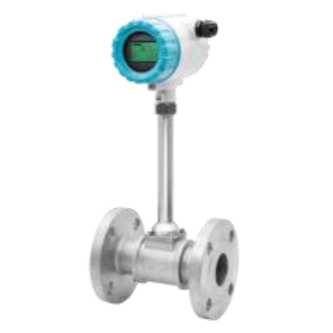

Рисунок № 4
Внешний вид.
Расходомеры вихревые

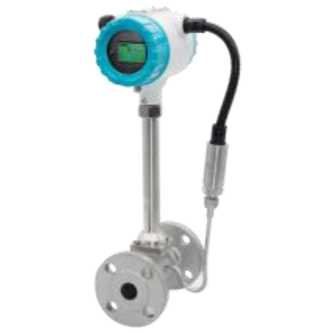

Рисунок № 5

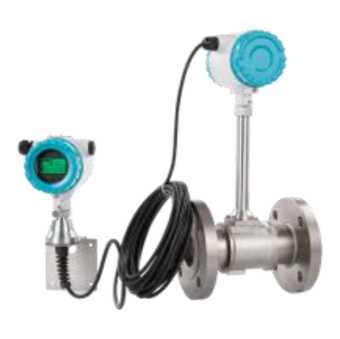

Внешний вид.
Расходомеры вихревые
Рисунок № 6
Внешний вид.
Расходомеры вихревые

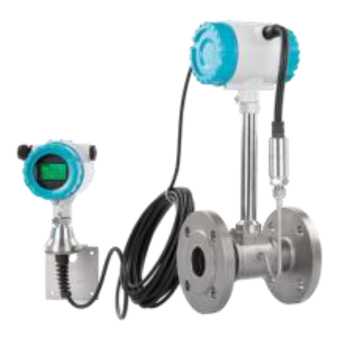

Рисунок № 7
Внешний вид.
Расходомеры вихревые

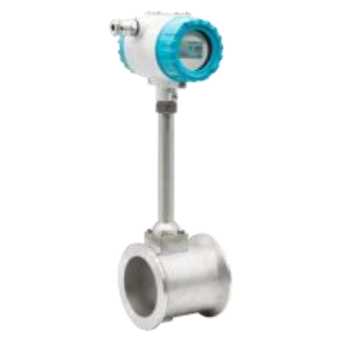

Рисунок № 8

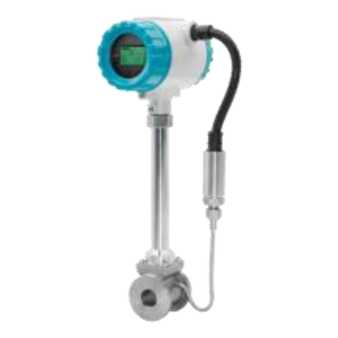

Внешний вид.
Расходомеры вихревые
Рисунок № 9
Внешний вид.
Расходомеры вихревые

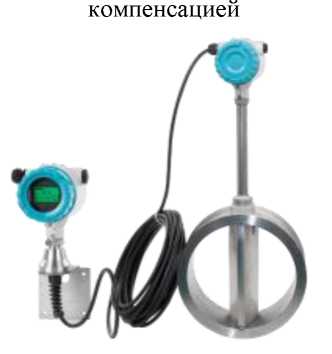

Рисунок № 10
Программное обеспечение
Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен двухуровневый разграниченный доступ по паролям («Пользователь», «Сервис»), в зависимости от выполняемых функций и уровня полномочий.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
исп. RS485 |
исп. HART | |
Идентификационное наименование ПО |
IZ.VT.1 |
IZ.VT.2 |
Номер версии (идентификационный номер) ПО |
хХ).х2) |
х3).х4)х5).х6) |
Цифровой идентификатор метрологически значимой части ПО |
не отображается | |
Примечания:
|
Знак утверждения типа
Знак утверждения типа и заводской номер, состоящий из 8 цифр, наносятся на маркировочную табличку, закрепляемую на корпусе электронного преобразователя.Расположение маркировочной таблички показано на рисунке 2.
Модификация: VT 450 Заводской номере 22101441 Дата производства: 10/2023 Выходной сигнал: HART,
14 — 20)мА, импульсный Погрешность: i15 %
Диапазон измерения: от 1000 до 1 моо м’/я
Диаметр условного прохода: ДУ300 Рабочее давление: не более 1/> МГЪ Степень защиты: IP65
Температура среды: от 4D до +250 *С
Рисунок 2 - Маркировочная табличка
Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен двухуровневый разграниченный доступ по паролям («Пользователь», «Сервис»), в зависимости от выполняемых функций и уровня полномочий.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | |
исп. RS485 |
исп. HART | |
Идентификационное наименование ПО |
IZ.VT.1 |
IZ.VT.2 |
Номер версии (идентификационный номер) ПО |
хХ).х2) |
х3).х4)х5).х6) |
Цифровой идентификатор метрологически значимой части ПО |
не отображается | |
Примечания:
|
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
Наименование параметра |
начение параметра | ||
VT 370 |
VT 450 |
VT 470 | |
Номинальный диаметрХ), DN |
от 20 до 200 |
от 80 до 1600 |
от 15 до 300 |
Диапазон измерений объёмного (массового2) расхода жидкости, м3/ч (т/ч) |
- |
от 6 до 70000 (от 6 до 70000) |
от 0,5 до 2500 (от 0,5 до 2500) |
Диапазон измерений объёмного (массо-вого2)) расхода газа, пара, м3/ч (кг/ч) |
от 6 до 8000 (от 6,8 до 80400) |
от 60 до 400000 (от 67,7 до 4020000) |
от 5 до 16000 (от 5,6 до 272000) |
Пределы допускаемой относительной погрешности расходомера при измерении объёма (массы) жидкости в потоке и объёмного (массового) расхода3) жидкости, % |
- |
±1,5; ±2,0; ±2,5 |
±0,75; ±1,0; ±1,5; ±2 |
Пределы допускаемой относительной погрешности расходомера при измерении объёма и объёмного расхода3) газа, пара, до, % |
±1,0; ±1,5; ±2,0; ±2,5 |
±1,5; ±2,0; ±2,5 |
±1,0; ±1,5; ±2,0 |
Пределы допускаемой относительной погрешности расходомера при измерении объёма и объёмного расхода газа, приведённых к стандартным условиям 3),4), % |
±7^о+ + Зр+ Зр |
Наименование параметра |
Значение параметра | ||
VT 370 |
VT 450 |
VT 470 | |
Пределы допускаемой относительной погрешности измерений температуры газа, д, % |
±0,1; ±0,2; ±0,3 | ||
Пределы допускаемой основной приведённой к диапазону измерений погрешности давления газа, при температуре окружающего воздуха +20 °С, Yp, % |
±0,05 | ||
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности преобразования и вычисления значений давления измеряемой среды, вызванной отклонением температуры окружающего воздуха от +20 °С, Ypgon, %/10 °С |
±0,1 | ||
Пределы допускаемой относительной погрешности измерений плотности газа, др, % |
±0,3 | ||
|
Таблица 4 - Технические характеристики
Наименование параметра |
Значение параметра | ||
VT 370 |
VT 450 |
VT 470 | |
Измеряемая среда |
жидкость, газ, пар | ||
Диапазон температуры измеряемой среды, °Сп |
от -20 до +80 |
от -40 до +250 от -40 до +350 |
от -40 до +250 от -40 до +350 |
Давление измеряемой среды избыточное, МПа1) |
от 0 до 1,6 от 0 до 2,5 |
от 0 до 1,6 |
от 0 до 1,6 от 0 до 2,5 от 0 до 4 от 0 до 6,4 от 0 до 10 от 0 до 26 |
Параметры питания:
|
от 12 до 30 3,6 |
от 85 до 250 50 ± 1 от 12 до 30 3,6 |
от 85 до 250 50 ± 1 от 12 до 30 3,6 |
Наименование параметра |
Значение параметра | ||
VT 370 |
VT 450 |
VT 470 | |
Потребляемая мощность, Вт, не более |
15 | ||
Выводы и интерфейсы: |
| ||
Параметры выходных сигналов:
|
от 0 до 10000 от 4 до 20 | ||
Степень защиты от проникновения твердых предметов и воды по ГОСТ 142542015 (IEC 60529) !) |
IP65 (электронный преобразователь) IP65 / IP68 (первичный преобразователь) | ||
Маркировка взрывозащиты |
0Ex iaIIC T6...T5 Ga Х | ||
Температура окружающей среды при эксплуатации, °С |
от -30 до +60 от -25 до +60 (взрывозащищённое исполнение) |
от -40 до +65 от -25 до +60 (взрывозащищённое исполнение) |
от -40 до +65 от -25 до +60 (взрывозащищённое исполнение) |
Относительная влажность окружающей среды, %, не более |
90 |
85 |
85 |
Срок службы, лет |
20 | ||
Срок средней наработки на отказ, ч, не менее |
150 000 | ||
!) В зависимости от исполнения. Конкретные значения указываются в паспорте. 2) По заказу. |
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 3 руководства по эксплуатации 90777809.407131.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
Техническая документация «Q&T Instrument Co., Ltd», КНР.
Правообладатель«Q&T Instrument Co., Ltd,» КНР
Адрес: No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan, China
Телефон: +86 371 27880233, +86 15237865258
Web-сайт: www.qtmeters.com
E-mail: qtinstrument@gmail.com
Изготовитель
«Q&T Instrument Co., Ltd», КНРАдрес: No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan, China
Телефон: +86 371 27880233, +86 15237865258
Web-сайт: www.qtmeters.com
E-mail: qtinstrument@gmail.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«Q&T Instrument Co., Ltd,» КНРАдрес: No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan, China
Телефон: +86 371 27880233, +86 15237865258
Web-сайт: www.qtmeters.com
E-mail: qtinstrument@gmail.com
Принцип работы расходомеров основан на создании в потоке движущейся по трубопроводу среды устойчивых вихрей (дорожки Кармана), в потоке измеряемой среды, обтекающей неподвижное препятствие определённой формы (тело обтекания), частота срыва которых пропорциональна скорости потока.
Расходомеры состоят из первичного преобразователя расхода и электронного преобразователя.
Первичный преобразователь расхода представляет собой участок трубопровода, в поперечном сечении которого расположены тело обтекания и чувствительный элемент (сенсор). Возникновение вихрей за телом обтекания приводит к соответствующим колебаниям давления измеряемой среды. Сенсор воспринимает эти колебания, преобразовывает их в электрический сигнал и передает сигнал в электронный преобразователь.
Электронный преобразователь обрабатывает сигналы первичного преобразователя расхода и осуществляет следующие функции:
-
- вычисление объёмного расхода и объёма среды;
-
- при наличии встроенных датчиков давления и температуры осуществляет расчёт объёма и объёмного расхода газа, приведённого к стандартным/нормальным условиям;
-
- при наличии дисплея индикацию результатов измерений объёмного расхода и объёма, а также параметров в различных единицах;
-
- самодиагностику неисправностей и их индикацию;
-
- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удалённое устройство индикации.
Расходомеры изготавливаются в модификациях VT 370, VT 450, VT 470.
Расходомеры изготавливаются в следующих исполнениях: компактное, раздельное, фланцевое, резьбовое, Tri-clamp, бесфланцевое типа «сэндвич», зондовое.
В расходомерах с типом присоединения к трубопроводу «зондовый» и «зондовый с лубрикатором» тело обтекания и сенсор объединены в специальный конструктив зонда, который устанавливается в измерительном сечении трубопровода на погружной штанге на определённой глубине.
Расходомеры с типом присоединения к трубопроводу «зондовый с лубрикатором» оснащаются лубрикаторным устройством, позволяющим в том числе монтировать в трубопровод и демонтировать зонд на погружной штанге без остановки подачи измеряемой среды.
Компактное исполнение характеризуется монтажом электронного преобразователя непосредственно на первичный преобразователь расхода.
Разнесённое исполнение характеризуется удалённым монтажом электронного преобразователя от первичного преобразователя расхода.

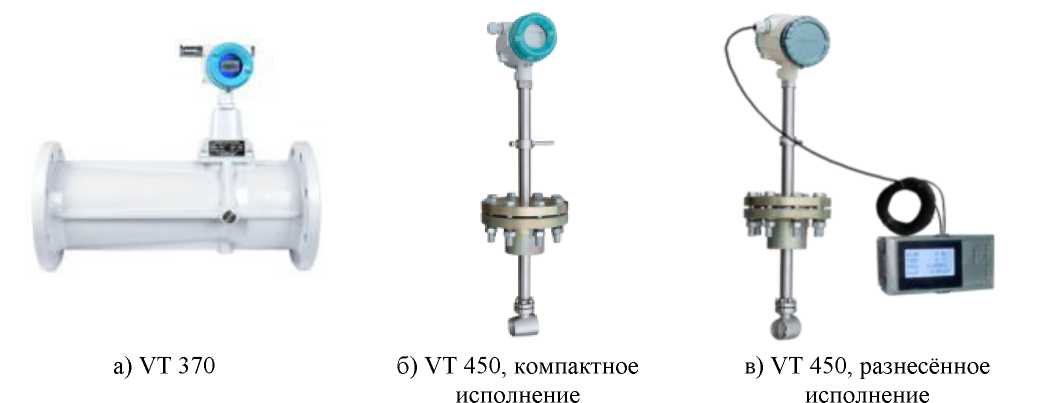

Общий вид расходомеров вихревых ИЗМЕРКОН VT представлен на рисунке 1.
а) VT 370
б) VT 450, компактное исполнение
в) VT 450, разнесённое исполнение
д) VT 470, исполнение Triclamp
г) VT 470, резьбовое исполнение
е) VT 470, компактное фланцевое исполнение
з) VT 470, разнесённое фланцевое исполнение
и) VT 470, разнесённое фланцевое исполнение с
ж) VT 470, компактное фланцевое исполнение с компенсацией
к) VT 470, компактное бесфланцевое исполнение
компенсацией
л) VT 470, компактное бесфланцевое исполнение с компенсацией
м) VT 470, разнесённое бесфланцевое исполнение
Рисунок 1 - Внешний вид расходомеров вихревых ИЗМЕРКОН VT
Знак утверждения типа и заводской номер, состоящий из 8 цифр, наносятся на маркировочную табличку, закрепляемую на корпусе электронного преобразователя.

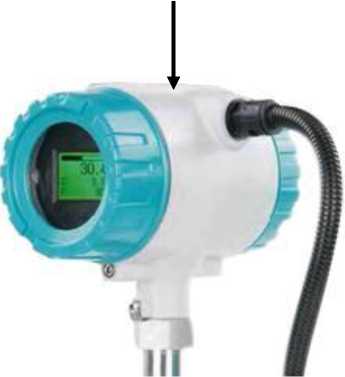

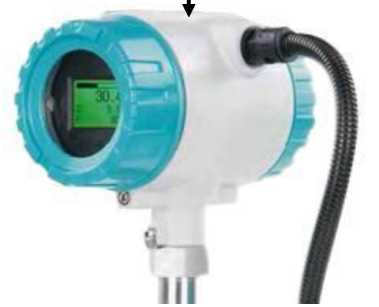

Расположение маркировочной таблички показано на рисунке 2.
Модификация: VT 450 Заводской номере 22101441 Дата производства: 10/2023 Выходной сигнал: HART,
14 — 20)мА, импульсный Погрешность: i15 %
Диапазон измерения: от 1000 до 1 моо м’/я
Диаметр условного прохода: ДУ300 Рабочее давление: не более 1/> МГЪ Степень защиты: IP65
Температура среды: от 4D до +250 *С
Рисунок 2 - Маркировочная табличка

Таблица 3 - Метрологические характеристики
Наименование параметра |
начение параметра | ||
VT 370 |
VT 450 |
VT 470 | |
Номинальный диаметрХ), DN |
от 20 до 200 |
от 80 до 1600 |
от 15 до 300 |
Диапазон измерений объёмного (массового2) расхода жидкости, м3/ч (т/ч) |
- |
от 6 до 70000 (от 6 до 70000) |
от 0,5 до 2500 (от 0,5 до 2500) |
Диапазон измерений объёмного (массо-вого2)) расхода газа, пара, м3/ч (кг/ч) |
от 6 до 8000 (от 6,8 до 80400) |
от 60 до 400000 (от 67,7 до 4020000) |
от 5 до 16000 (от 5,6 до 272000) |
Пределы допускаемой относительной погрешности расходомера при измерении объёма (массы) жидкости в потоке и объёмного (массового) расхода3) жидкости, % |
- |
±1,5; ±2,0; ±2,5 |
±0,75; ±1,0; ±1,5; ±2 |
Пределы допускаемой относительной погрешности расходомера при измерении объёма и объёмного расхода3) газа, пара, до, % |
±1,0; ±1,5; ±2,0; ±2,5 |
±1,5; ±2,0; ±2,5 |
±1,0; ±1,5; ±2,0 |
Пределы допускаемой относительной погрешности расходомера при измерении объёма и объёмного расхода газа, приведённых к стандартным условиям 3),4), % |
±7^о+ + Зр+ Зр |
Наименование параметра |
Значение параметра | ||
VT 370 |
VT 450 |
VT 470 | |
Пределы допускаемой относительной погрешности измерений температуры газа, д, % |
±0,1; ±0,2; ±0,3 | ||
Пределы допускаемой основной приведённой к диапазону измерений погрешности давления газа, при температуре окружающего воздуха +20 °С, Yp, % |
±0,05 | ||
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности преобразования и вычисления значений давления измеряемой среды, вызванной отклонением температуры окружающего воздуха от +20 °С, Ypgon, %/10 °С |
±0,1 | ||
Пределы допускаемой относительной погрешности измерений плотности газа, др, % |
±0,3 | ||
|
Таблица 4 - Технические характеристики
Наименование параметра |
Значение параметра | ||
VT 370 |
VT 450 |
VT 470 | |
Измеряемая среда |
жидкость, газ, пар | ||
Диапазон температуры измеряемой среды, °Сп |
от -20 до +80 |
от -40 до +250 от -40 до +350 |
от -40 до +250 от -40 до +350 |
Давление измеряемой среды избыточное, МПа1) |
от 0 до 1,6 от 0 до 2,5 |
от 0 до 1,6 |
от 0 до 1,6 от 0 до 2,5 от 0 до 4 от 0 до 6,4 от 0 до 10 от 0 до 26 |
Параметры питания:
|
от 12 до 30 3,6 |
от 85 до 250 50 ± 1 от 12 до 30 3,6 |
от 85 до 250 50 ± 1 от 12 до 30 3,6 |
Наименование параметра |
Значение параметра | ||
VT 370 |
VT 450 |
VT 470 | |
Потребляемая мощность, Вт, не более |
15 | ||
Выводы и интерфейсы: |
| ||
Параметры выходных сигналов:
|
от 0 до 10000 от 4 до 20 | ||
Степень защиты от проникновения твердых предметов и воды по ГОСТ 142542015 (IEC 60529) !) |
IP65 (электронный преобразователь) IP65 / IP68 (первичный преобразователь) | ||
Маркировка взрывозащиты |
0Ex iaIIC T6...T5 Ga Х | ||
Температура окружающей среды при эксплуатации, °С |
от -30 до +60 от -25 до +60 (взрывозащищённое исполнение) |
от -40 до +65 от -25 до +60 (взрывозащищённое исполнение) |
от -40 до +65 от -25 до +60 (взрывозащищённое исполнение) |
Относительная влажность окружающей среды, %, не более |
90 |
85 |
85 |
Срок службы, лет |
20 | ||
Срок средней наработки на отказ, ч, не менее |
150 000 | ||
!) В зависимости от исполнения. Конкретные значения указываются в паспорте. 2) По заказу. |
