Номер по Госреестру СИ: 91589-24
91589-24 Расходомеры электромагнитные
(ИЗМЕРКОН EM)
Назначение средства измерений:
Расходомеры электромагнитные ИЗМЕРКОН EM (далее - расходомеры) предназначены для измерений объёмного расхода и объёма электропроводящих жидкостей, пульп и суспензий, а также для использования в составе других средств измерения, в том числе приборов и систем учёта тепловой энергии и измерительных системах.
Внешний вид.
Расходомеры электромагнитные
Рисунок № 1

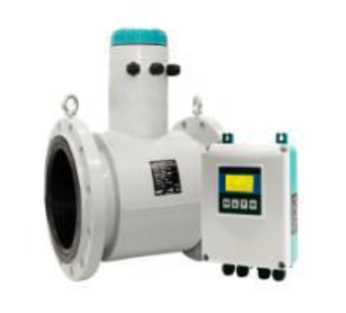

Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры электромагнитные
Рисунок № 3
Внешний вид.
Расходомеры электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры электромагнитные
Рисунок № 5
Внешний вид.
Расходомеры электромагнитные
Рисунок № 6
Внешний вид.
Расходомеры электромагнитные
Рисунок № 7

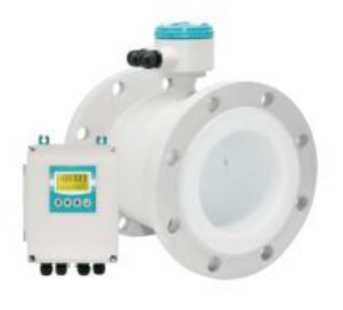

Внешний вид.
Расходомеры электромагнитные
Рисунок № 8
Внешний вид.
Расходомеры электромагнитные
Рисунок № 9

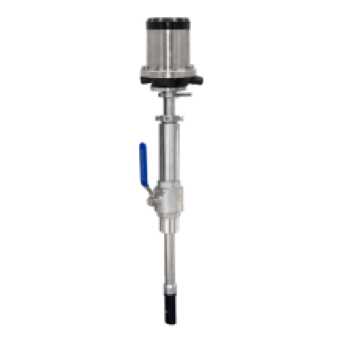

Внешний вид.
Расходомеры электромагнитные
Рисунок № 10
Общие сведения
Дата публикации - 18.03.2024
Срок свидетельства - 14.03.2029
Номер записи - 193479
ID в реестре СИ - 1415214
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. EM 470,
Производитель
Изготовитель - "Q&T Instrument Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№704 от 2024.03.14 ПРИКАЗ_Об утверждении типов средств измерений (14)
№2064 от 2024.08.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Расходомеры электромагнитные (ИЗМЕРКОН EM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Q&T Instrument Co., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91589-24 14.03.2029 |
Расходомеры электромагнитные, ИЗМЕРКОН EM "Q&T Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
91590-24 14.03.2029 |
Расходомеры вихревые, ИЗМЕРКОН VT "Q&T Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года - при измерении расхода газа; 5 лет - при измерении расхода жидкости |
|
92568-24 04.07.2029 |
Расходомеры электромагнитные, Обозначение отсутствует "Q&T Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
5 лет |
|
92676-24 19.07.2029 |
Расходомеры вихревые, LUGB "Q&T Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года - при измерении расхода газа; 5 лет - при измерении расхода жидкости |
|
92677-24 19.07.2029 |
Расходомеры термально-массовые, QTMF "Q&T Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года |
|
92819-24 06.08.2029 |
Расходомеры кориолисовые, ИЗМЕРКОН СМ "Q&T Instrument Co., Ltd" (КИТАЙ ) |
ОТ МП |
4 года - при измерении расхода газа; 5 лет - при измерении расхода жидкости; 1 год - при измерении плотности жидкости |
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Расходомеры электромагнитные (ИЗМЕРКОН EM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ВЗЛЕТ" (RA.RU.312585) | 8 | 8 | 8 | 0 | 0 | 2 | 2 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Расходомеры электромагнитные (ИЗМЕРКОН EM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен двухуровневый разграниченный доступ по паролям («Пользователь», «Сервис»), в зависимости от выполняемых функций и уровня полномочий.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IZ EM |
|
Номер версии (идентификационный номер) ПО |
1.ххх |
|
Цифровой идентификатор метрологически значимой части ПО |
не отображается |
|
Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Лист № 6
Всего листов 9
Знак утверждения типа
Знак утверждения типа и заводской номер, состоящий из 8 цифр, наносятся на маркировочную табличку, закрепляемую на корпусе электронного преобразователя.Расположение маркировочной таблички показано на рисунке 2.
г. Санкт-Петербург
Диапазон измерения: от 1 000
до 10000м*/ч
Диаметр условного прохода; ДУ 50 Рабочее давление: не более 1,6 МПа Степень защиты: IP65
Температура среды: аг-10 до+120 "С
Модификация: ЕМ 470
Заводской номер: 21080731
Дата проиЗбрдСг&а; 11/2022
К-фактор: 1.4408
Погрешность: ±0.2 %
*
к
а) на корпусе
б) на электронном блоке

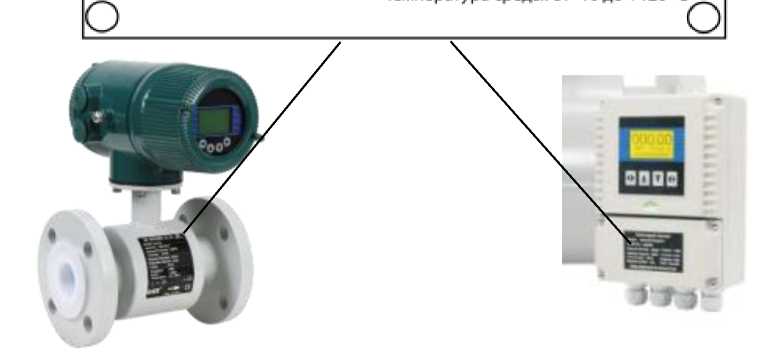

Рисунок 2 - Маркировочная табличка
Программное обеспечениеПрограммное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен двухуровневый разграниченный доступ по паролям («Пользователь», «Сервис»), в зависимости от выполняемых функций и уровня полномочий.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014. Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IZ EM |
|
Номер версии (идентификационный номер) ПО |
1.ххх |
|
Цифровой идентификатор метрологически значимой части ПО |
не отображается |
|
Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Лист № 6
Всего листов 9 Метрологические и технические характеристики
аблица 3 - Метрологические характеристики
|
Наименование параметра |
Значения для модификаций | |||
|
EM 270 |
EM 370 |
EM 450 |
EM 470 | |
|
Номинальный диаметр, DN |
от 50 до 300 |
от 200 до 1600 |
от 100 до 1600 |
от 3 до 16001) |
|
Диапазон измерений объёмного расхода жидкости, м3/ч |
от 0,1 до 2000 |
от 4,08 до 7500 |
от 2,83 до 14500 |
от 0,003 до 14500 |
|
Пределы допускаемой относительной погрешности расходомера при измерении объёма жидкости в потоке и объёмного расхода жидкости, %2) |
±2,0 |
±2,5 |
±1,5 |
±0,2; ±0,3; ±0,5 |
-
1) В исполнении с присоединением Tri-clamp: от 15 до 200; в исполнении с бесфланцевым
присоединением: от 25 до 200
-
2) В зависимости от исполнения. Конкретные значения указываются в паспорте.
аблица 4 - Технические характеристики
|
Наименование параметра |
Значения для модификаций | |||
|
EM 270 |
EM 370 |
EM 450 |
EM 470 | |
|
Измеряемая среда |
Электропроводящая жидкость (вода питьевая, вода техническая, вода промышленная, сточные воды, спиртосодержащие жидкости, пищевые продукты, солевые, щелочные и кислотные растворы, неагрессивные к компонентам расходомера) | |||
|
Удельная электрическая проводимость среды, мкСм/см, не менее |
20 |
5 |
5 |
5 |
|
Диапазон температуры измеряемой среды, °С1) |
от 0 до +50 |
от -20 до +80 |
от -20 до +80 |
от -20 до +60 от -10 до +80 от -10 до +160 |
|
Наименование параметра |
Значения для модификаций | |||
|
EM 270 |
EM 370 |
EM 450 |
EM 470 | |
|
Давление измеряемой среды избыточное, МПа1) |
от 0 до 1,6 |
от 0 до 0,6 от 0 до 1,0 |
от 0 до 1,6 |
от 0 до 0,6 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,4 от 0 до 42 |
|
Параметры питания: 1)
Гц
|
3,6 (от батареи) |
от 85 до 250 50 ± 1 / 60 ± 1 от 20 до 36 / от 9 до 36 |
от 85 до 250 50 ± 1 / 60 ± 1 от 20 до 36 / от 9 до 36 / 3,6 (от батареи) |
от 85 до 250 50 ± 1 / 60 ± 1 от 20 до 36 / от 9 до 36 / 3,6 (от батареи) |
|
Потребляемая мощность, Вт, не более |
2 |
20 |
20 |
20 |
|
Выводы и интерфейсы: 1) |
- аналоговый выход «токовая петля» с поддержкой HART; - цифровой RS-485 с поддержкой Modbus RTU и Modbus TCP;
- GPRS
- Lora - Bluetooth - TTL
| |||
|
Параметры выходных сигналов:
|
от 0 до 5000 от 4 до 20 |
от 0 до 5000 от 4 до 20 |
от 0 до 5000 от 4 до 20 |
от 0 до 5000 от 4 до 20 |
|
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 (IEC 60529) 1) |
IP68 |
IP68 |
IP65 (преобразователь) IP65 / IP68 (сенсор) |
IP65 (преобразователь) IP65 / IP68 (сенсор) |
|
Маркировка взрывозащиты |
- |
- |
1Ex db IIB T6 Gb Х | |
|
Наименование параметра |
Значения для модификаций | |||
|
EM 270 |
EM 370 |
EM 450 |
EM 470 | |
|
Температура окружающей среды при эксплуатации, °С |
от -25 до +60 | |||
|
Относительная влажность окружающей среды, %, не более |
95 | |||
|
Срок службы, лет |
20 | |||
|
Срок средней наработки на отказ, ч, не менее |
150 000 | |||
|
1) В зависимости от исполнения. Конкретные значения указываются в паспорте. | ||||
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку расходомера лазерной гравировкой.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 руководства по эксплуатации 90777809.407112.001 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Техническая документация «Q&T Instrument Co., Ltd», КНР.
ПравообладательQ&T Instrument Co., Ltd, КНР
Адрес: No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan, China
Телефон: +86 371 27880233, +86 15237865258
Web-сайт: www.qtmeters.com
E-mail: qtinstrument@gmail.com
Изготовитель
Q&T Instrument Co., Ltd, КНРАдрес: No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan, China
Телефон: +86 371 27880233, +86 15237865258
Web-сайт: www.qtmeters.com
E-mail: qtinstrument@gmail.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437 55 77, факс: +7 (495) 437 56 66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Q&T Instrument Co., Ltd, КНРАдрес: No. 191, Wangbai Road, Huanglong Area, Kaifeng, Henan, China
Телефон: +86 371 27880233, +86 15237865258
Web-сайт: www.qtmeters.com
E-mail: qtinstrument@gmail.com
Принцип работы расходомеров основан на измерении электродвижущей силы, пропорциональной скорости потока, возникающей при прямом и (или) обратном (реверсивном) движении потока электропроводящей жидкости через наведённое системой электромагнитных катушек электромагнитное поле. Электродвижущая сила воспринимается электродами и преобразуется в значение объёмного расхода жидкости и объёма жидкости в потоке.
Расходомеры состоят из первичного преобразователя расхода и электронного преобразователя.
Первичный измерительный преобразователь расхода представляет собой отрезок трубы (патрубок), внутренняя поверхность которого, выполнена из немагнитного диэлектрического материала. В изолированной от измеряемой среды части патрубка расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей электропроводящей жидкостью
Электронный преобразователь обрабатывает первичные сигналы первичного преобразователя расхода и осуществляет следующие функции:
-
- вычисление объёмного расхода и объёма жидкости (в одном или двух направлениях потока);
-
- индикацию результатов измерений объёмного расхода и объёма, а также параметров в различных единицах;
-
- самодиагностику неисправностей и их индикацию;
-
- передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер, контроллер, удалённое устройство индикации.
Расходомеры изготавливаются в следующих модификациях: EM 270, EM 370, EM 450, EM 470.
Расходомеры изготавливаются в следующих исполнениях: компактное (EM 270, EM
450, EM 470), раздельное (EM 270, EM 370, EM 450, EM 470), фланцевое (EM 270, EM 370, EM
450, EM 470), бесфланцевое типа «сэндвич» (EM 450, EM 470), зондовое (EM 450), санитарное (EM 470), с батарейным питанием (EM 470).
В расходомерах с типом присоединения к трубопроводу «зондовый» и «зондовый с лубрикатором» системы магнитов объединены в специальный конструктив зонда, который устанавливается в измерительном сечении трубопровода на погружной штанге на определённой глубине.
Расходомеры с типом присоединения к трубопроводу «зондовый с лубрикатором» оснащаются лубрикаторным устройством, позволяющим в том числе монтировать в трубопровод и демонтировать зонд на погружной штанге без остановки подачи измеряемой среды.
Компактное исполнение характеризуется монтажом электронного преобразователя непосредственно на первичный преобразователь расхода.
Раздельное исполнение характеризуется удалённым монтажом электронного преобразователя от первичного преобразователя расхода.
Общий вид расходомеров электромагнитных ИЗМЕРКОН EM представлен на рисунке 1.
I

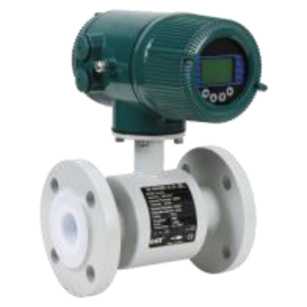

в) EM 450, компактное исполнение

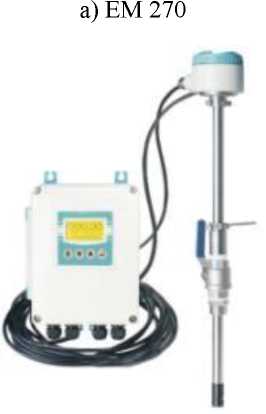

а) EM 270

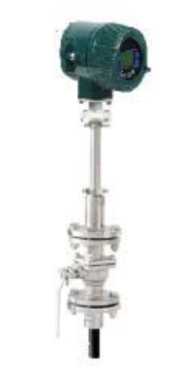

г) EM 450, разнесенное исполнение

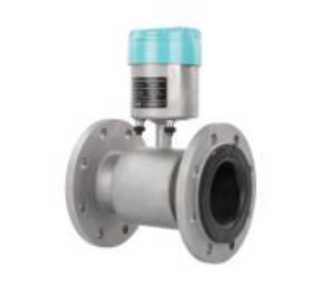

б) EM 370

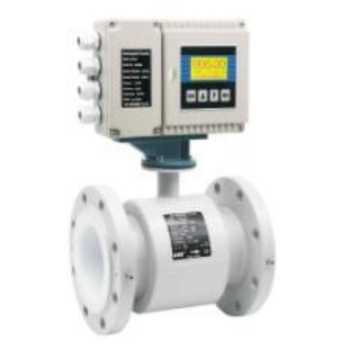

д) EM 470, компактное фланцевое исполнение (с различными исполнениями электронного блока)

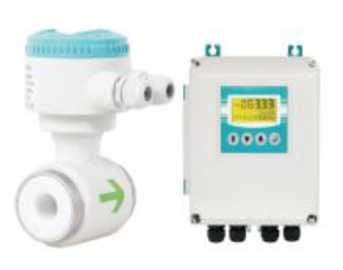

е) EM 470, разнесенное фланцевое исполнение

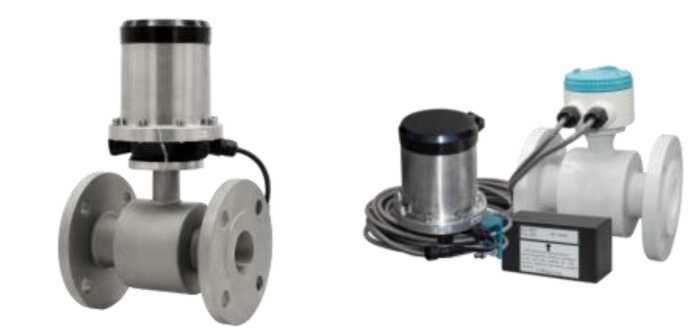

ж) EM 470, компактное бесфланцевое исполнение (с различными исполнениями электронного блока)
з) EM 470, разнесенное бесфланцевое исполнение

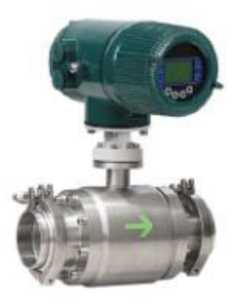

и) EM 470, компактное санитарное исполнение (с различными исполнениями электронного блока)
к) EM 450, компактное исполнение с питанием от батареи
л) EM 470, компактное исполнение с питанием от батареи
м) EM 470, разнесенное исполнение с питанием от батареи
Рисунок 1 - Внешний вид расходомеров электромагнитных ИЗМЕРКОН EM
Знак утверждения типа и заводской номер, состоящий из 8 цифр, наносятся на маркировочную табличку, закрепляемую на корпусе электронного преобразователя.
Расположение маркировочной таблички показано на рисунке 2.
г. Санкт-Петербург
Диапазон измерения: от 1 000
до 10000м*/ч
Диаметр условного прохода; ДУ 50 Рабочее давление: не более 1,6 МПа Степень защиты: IP65
Температура среды: аг-10 до+120 "С
Модификация: ЕМ 470
Заводской номер: 21080731
Дата проиЗбрдСг&а; 11/2022
К-фактор: 1.4408
Погрешность: ±0.2 %
*
к
а) на корпусе
б) на электронном блоке
Рисунок 2 - Маркировочная табличка
аблица 3 - Метрологические характеристики
|
Наименование параметра |
Значения для модификаций | |||
|
EM 270 |
EM 370 |
EM 450 |
EM 470 | |
|
Номинальный диаметр, DN |
от 50 до 300 |
от 200 до 1600 |
от 100 до 1600 |
от 3 до 16001) |
|
Диапазон измерений объёмного расхода жидкости, м3/ч |
от 0,1 до 2000 |
от 4,08 до 7500 |
от 2,83 до 14500 |
от 0,003 до 14500 |
|
Пределы допускаемой относительной погрешности расходомера при измерении объёма жидкости в потоке и объёмного расхода жидкости, %2) |
±2,0 |
±2,5 |
±1,5 |
±0,2; ±0,3; ±0,5 |
-
1) В исполнении с присоединением Tri-clamp: от 15 до 200; в исполнении с бесфланцевым
присоединением: от 25 до 200
-
2) В зависимости от исполнения. Конкретные значения указываются в паспорте.
аблица 4 - Технические характеристики
|
Наименование параметра |
Значения для модификаций | |||
|
EM 270 |
EM 370 |
EM 450 |
EM 470 | |
|
Измеряемая среда |
Электропроводящая жидкость (вода питьевая, вода техническая, вода промышленная, сточные воды, спиртосодержащие жидкости, пищевые продукты, солевые, щелочные и кислотные растворы, неагрессивные к компонентам расходомера) | |||
|
Удельная электрическая проводимость среды, мкСм/см, не менее |
20 |
5 |
5 |
5 |
|
Диапазон температуры измеряемой среды, °С1) |
от 0 до +50 |
от -20 до +80 |
от -20 до +80 |
от -20 до +60 от -10 до +80 от -10 до +160 |
|
Наименование параметра |
Значения для модификаций | |||
|
EM 270 |
EM 370 |
EM 450 |
EM 470 | |
|
Давление измеряемой среды избыточное, МПа1) |
от 0 до 1,6 |
от 0 до 0,6 от 0 до 1,0 |
от 0 до 1,6 |
от 0 до 0,6 от 0 до 1,6 от 0 до 2,5 от 0 до 4,0 от 0 до 6,4 от 0 до 42 |
|
Параметры питания: 1)
Гц
|
3,6 (от батареи) |
от 85 до 250 50 ± 1 / 60 ± 1 от 20 до 36 / от 9 до 36 |
от 85 до 250 50 ± 1 / 60 ± 1 от 20 до 36 / от 9 до 36 / 3,6 (от батареи) |
от 85 до 250 50 ± 1 / 60 ± 1 от 20 до 36 / от 9 до 36 / 3,6 (от батареи) |
|
Потребляемая мощность, Вт, не более |
2 |
20 |
20 |
20 |
|
Выводы и интерфейсы: 1) |
- аналоговый выход «токовая петля» с поддержкой HART; - цифровой RS-485 с поддержкой Modbus RTU и Modbus TCP;
- GPRS
- Lora - Bluetooth - TTL
| |||
|
Параметры выходных сигналов:
|
от 0 до 5000 от 4 до 20 |
от 0 до 5000 от 4 до 20 |
от 0 до 5000 от 4 до 20 |
от 0 до 5000 от 4 до 20 |
|
Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-2015 (IEC 60529) 1) |
IP68 |
IP68 |
IP65 (преобразователь) IP65 / IP68 (сенсор) |
IP65 (преобразователь) IP65 / IP68 (сенсор) |
|
Маркировка взрывозащиты |
- |
- |
1Ex db IIB T6 Gb Х | |
|
Наименование параметра |
Значения для модификаций | |||
|
EM 270 |
EM 370 |
EM 450 |
EM 470 | |
|
Температура окружающей среды при эксплуатации, °С |
от -25 до +60 | |||
|
Относительная влажность окружающей среды, %, не более |
95 | |||
|
Срок службы, лет |
20 | |||
|
Срок средней наработки на отказ, ч, не менее |
150 000 | |||
|
1) В зависимости от исполнения. Конкретные значения указываются в паспорте. | ||||
