Наименование

Обозначение

Количество

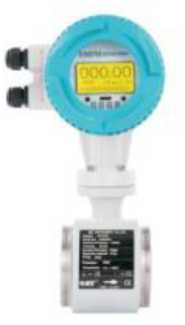

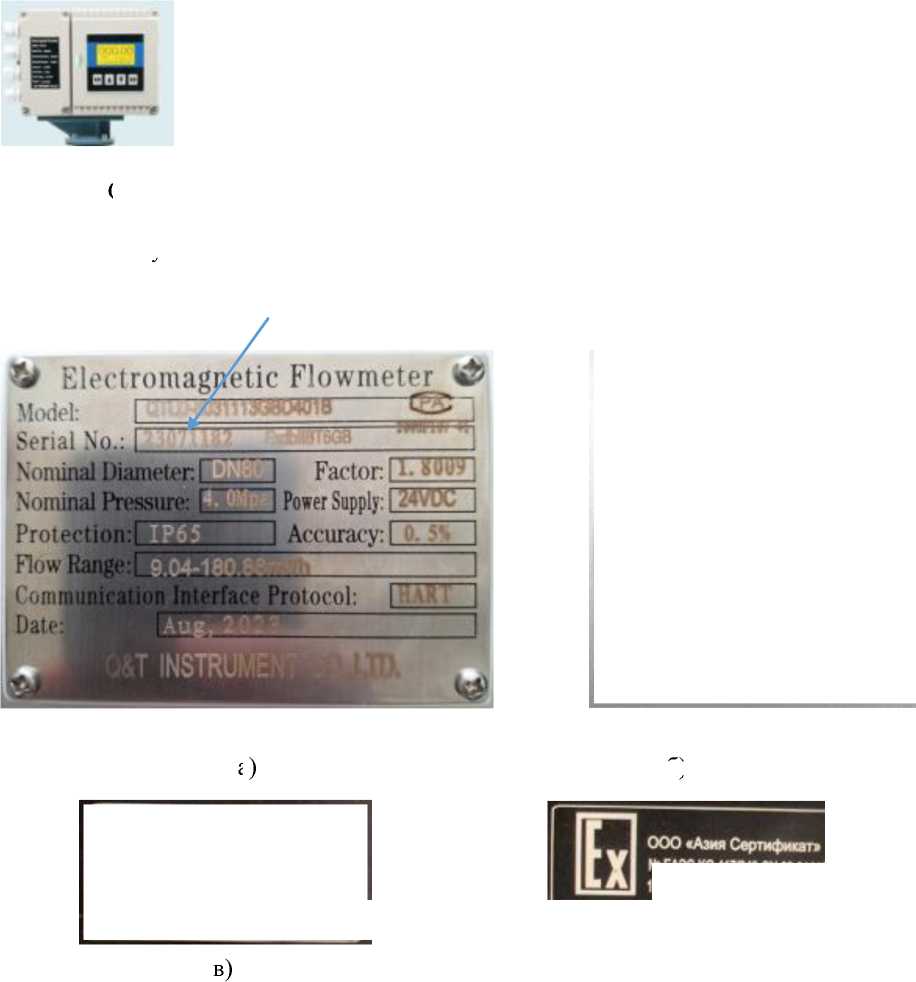

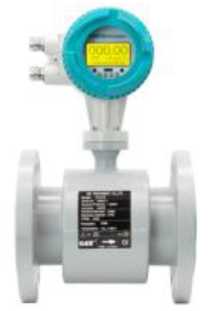

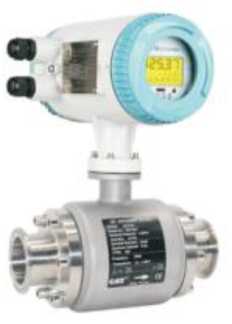

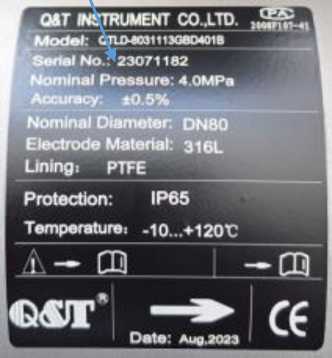

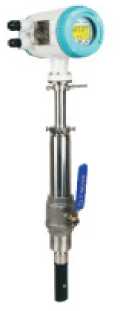

Расходомер электромагнитный

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз. на партию

Наименование характеристики

Значение

Исполнение

QTLD

QTLD/T

QTLD/W

QTLD/D

Диапазон измерения объемного расхода, м³/ч

от 0,003 до

108573,0

от 0,064 до 1696,0

от 0,177 до 1696,0

от 0,028 до

108573,0

Динамический диапазон

1:100

Пределы основной допускаемой относительной погрешности измерения объемного расхода, объема, 5v, %:

• - при скорости потока 0,5 < v < 12 м/с

• - при скорости потока v < 0,5 м/с

±0,5; ±0,2¹⁾

3 + 0,1/v²⁾

±0,5; ±0,2¹⁾

Пределы дополнительной допускаемой относительной погрешности преобразования измеренного значения в токовый выходной сигнал, %

±0,1

Примечание:

• ¹⁾ при специальной калибровке в динамическом диапазоне 1:10

• ²⁾ v - скорость потока, м/с, рассчитывается по формуле:

_v=     Qi

^V   2827,44 * D² ’

где    Qi - значение объемного расхода в i-й контрольной точке, м³/ч;

D - значение внутреннего диаметра расходомера, м.

Наименование характеристики

Значение

Исполнение

QTLD/С

QTLD/F

QTLD/M

QTLD/J

QTLD/R

Диапазон измерения объемного расхо

да, м³/ч

от 2,83 до 381703,0

от 11,3 до

108573,0

от 0,003 до

9,538

от 0,003 до 108573,0

от 0,707 до 3815,0

Динамический диапазон

1:100

Пределы основной допускаемой относительной погрешности измерения объемного расхода, объема, 5v, %:

• - при скорости потока 0,5 < v < 12 м/с

• - при скорости потока v < 0,5 м/с

±1,5

±2,5

±0,5

3 + 0,1/v²⁾

±0,5; ±0,2¹⁾

3 + 0,1/v²⁾

Пределы дополнительной допускаемой относительной погрешности преобразования измеренного значения в токовый выходной сигнал, %

±0,1

Примечание:

• ¹⁾ при специальной калибровке в динамическом диапазоне 1:10

• ²⁾ v - скорость потока, м/с, рассчитывается по формуле:

Qi

'   2827,44 *D²'

где    Qi - значение объемного расхода в i-й контрольной точке, м³/ч;

D - значение внутреннего диаметра расходомера, м.

Наименование характеристики

Значение

Исполнение

QTLD

QTLD/T

QTLD/W

QTLD/D

Номинальный диаметр, DN

от 3 до 1600

от 15 до 200

от 25 до 200

от 10 до

1600

Диапазон температуры рабочей среды, °С:

• - компактное исполнение

• - раздельное исполнение

от -20 до +80 от -20 до +120

Максимальное давление измеряемой среды, МПа

42

1,6

4

Наименование характеристики

Значение

Исполнение

QTLD/С

QTLD/F

QTLD/M

QTLD/J

QTLD/R

Номинальный диаметр, DN

от 100 до

от 200

от 3 до

от 50 до

3000

до 1600

от 3 до 15

1600

300

Диапазон температуры рабочей среды, °С:

- компактное исполнение

от -20 до +80

от -20

от -10 до

от -20 до +80

- раздельное исполнение

от -20 до +80

до +120

+60

от -20 до +120

Максимальное давление измеряемой среды, МПа

1,6

10

1,6

16

4

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды¹⁾, °С

от -40 до +60

- относительная влажность воздуха, при 35 °С, %

95

- атмосферное давление, кПа

от 84,0 до 106,7

Напряжение питания:

- напряжение постоянного тока, В

от 20 до 36

- напряжение переменного тока, В

(от 9 до 36)²⁾ от 85 до 250 (50/60Гц)

Потребляемая мощность, Вт, не более

20

Выходной сигнал:

- аналоговый, мА

от 4 до 20

- частотно-импульсный, Гц

от 0 до 5000

- сигнал тревоги, В

36

- цифровой

HART, Modbus (RS485)

Маркировка взрывозащиты по ГОСТ 31610.0-2019

1Ex db IIB T6 Gb X

Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015:

IP65/ IP68

Габаритные размеры расходомеров (без учёта длины зонда), не более, мм

-длина

1200

-ширина

1405

-высота

1600

Средний срок службы, лет

15

Средняя наработка на отказ, ч

100000

Примечание:

¹⁾ Возможен более широкий температурный диапазон, определяемый рабочим диапазоном обо-

греваемого термочехла

²⁾ От источника солнечной энергии
