Ротаметры состоят из конической трубки, расходящейся вверх, внутри которой перемещается поплавок-индикатор.

Ротаметры работают по следующему принципу: поток жидкости, газа проходит снизу вверх через коническую трубку, поднимая поплавок до тех пор, пока вес поплавка не будет уравновешен выталкивающей силой. Расстояние между поплавком и конической трубкой увеличивается, появляется кольцевой зазор, пропорциональный скорости потока. Высота поднятия поплавка в конической трубке является масштабом измерения скорости потока.

Расстояние, на которое поплавок успевает переместиться, показывает текущий расход. Полученное значение поступает на узел индикации. Стрелка индикатора показывает мгновенный расход по шкале, а на жидкокристаллический дисплей выводятся показатели мгновенного расхода.

Ротаметры состоят из двух основных узлов - измерительного узла и узла индикации. Узел индикации может быть оснащен аналоговым токовым выходным сигналом и интерфейсом связи по протоколу HART и Modbus RTU. Так же приборы могут быть оснащены одним или двумя предельными выключателями.

Ротаметры выпускаются в следующих модификациях (исполнениях) РИЗУР-РПС-37 и РИЗУР-РПС-250, отличающиеся между собой конструкцией, метрологическими и техническими характеристиками. Ротаметры изготавливаются в общепромышленном и взрывозащищённом исполнениях. Ротаметры имеют следующую структуру условного обозначения в зависимости от модификации (исполнения):

РИЗУР-Х1 - Х2 - Х3 - Х4 - Х5 - Х6 - Х7 - Х8 - Х9 - Х10 - Х11 - Х12 - Х13-Х14

Х1 - модификация (исполнение) ротаметров:

РПС-250

РПС-37

Х2 - материал проточной части:

321 - нержавеющая сталь AISI 321/12X18H10T;

316 - нержавеющая сталь AISI 316/10X17H13M2;

Ф - фторопласт;

X - специальное исполнение, указывается заказчиком.

Х3 - исполнение по размещению на трубопроводе:

В - вертикальное;

Г - горизонтальное.

Х4 - измеряемая среда: Ж - жидкость;

Г - газ.

Х5 - тип присоединения:

Р/_- резьбовое присоединение/указывается конкретный вид резьбы (пример: Р/М27х1,5);

Ф(I/DN/PN) - фланцевое присоединение (I-обозначение фланцевых соединений соответствующих ГОСТ; DN - условный проход; PN - номинальное давление).

Х6 - типоразмер (диаметр условного прохода, мм)

от 15 до 250 для модификации (исполнения) РПС-250; для модификации (исполнения) РПС-37 не указывается.

Х7 - диапазон расхода указывается заказчиком

от 0,1 до 3000 дм³/ч (жидкость), от 0,0035 до 90 м³/ч (газ) для модификации (исполнения) РПС 37;

от 1 до 300000 дм³/ч (жидкость), от 0,3 до 4500 м³/ч (газ) для модификации (исполнения) РПС-250.

Х8 - параметры измеряемой среды: плотность, кг/м³/давление, МПа/вязкость, мПа^с/температура измеряемой среды,

°С.

Х9 - маркировка взрывозащиты:

Б - II Gb IIC T6_T1 X;

И - 0Ex ia IIC T6_T3 Ga X;

Д - 1Ex db IIC T6_T3 Gb X;

ИП - Ex ia IIIC T80°C...T195°C Db X;

ТБ - Ex tb IIIC T80°C Db;

Х10 - индикация и выходной сигнал: для модификации (исполнения) РПС-250: С - стрелочный, без выходного сигнала;

4 - стрелочный + цифровой индикатор, от 4 до 20 мА, связь по протоколу HART; Ц - стрелочный + цифровой индикатор, RS-485 (протокол Modbus RTU). для модификации (исполнения) РПС-37:

С - стрелочный, без выходного сигнала;

4 - стрелочный, от 4 до 20 мА, связь по протоколу HART;

Ц - стрелочный, RS-485 (протокол Modbus RTU).

Х11 - предельные выключатели: для модификации (исполнения) РПС-250: 0 - без предельных выключателей; ПВ1 - предельные выключатели (1 шт.); ПВ2 - предельные выключатели (2 шт.).

для модификации (исполнения) РПС-37 не указывается.

Х12 - кабельный ввод:

0 - без кабельных вводов (заглушка);

М - один кабельный ввод.

Х13 - класс точности: для модификации (исполнения) РПС-250:

• 1.5 - класс точности 1,5

2 - класс точности 2

• 2.5 - класс точности 2,5

4 - класс точности 4 для модификации (исполнения) РПС-37:

• 2,5 - класс точности 2,5

4 - класс точности 4

Х14 - дополнительные опции (двойная шкала, рубашка обогрева и др. указывается заказчиком в опросном листе).

Общий вид ротаметров представлен на рисунках 1 и 2.

Заводской номер ротаметров, состоящий из латинских букв и арабских цифр, и знак утверждения типа наносятся на маркировочную табличку, расположенную на корпусе прибора, методом, принятым на заводе-изготовителе, обеспечивающим четкое изображение, стойкость к внешним воздействующим факторам, а также сохранность в течение установленного срока службы. Общий вид (схема) маркировочной таблички приведен на рисунке 3.

Нанесение знака поверки на ротаметры не предусмотрено. Пломбирование ротаметров не предусмотрено.

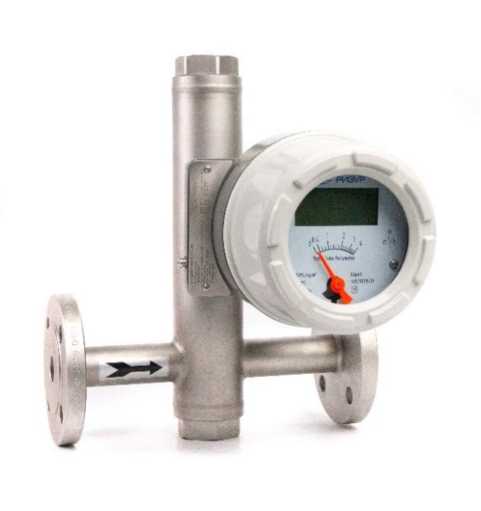

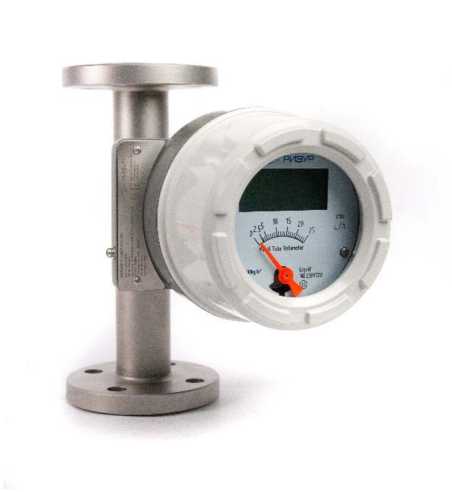

Рисунок 1 - Общий вид ротаметров модификации (исполнения) РИЗУР-РПС-250 (вертикального и горизонтального исполнения)

Рисунок 2 - Общий вид ротаметров модификации (исполнения) РИЗУР-РПС-37 Ротаметры могут изготавливаться с другим цветом корпуса.

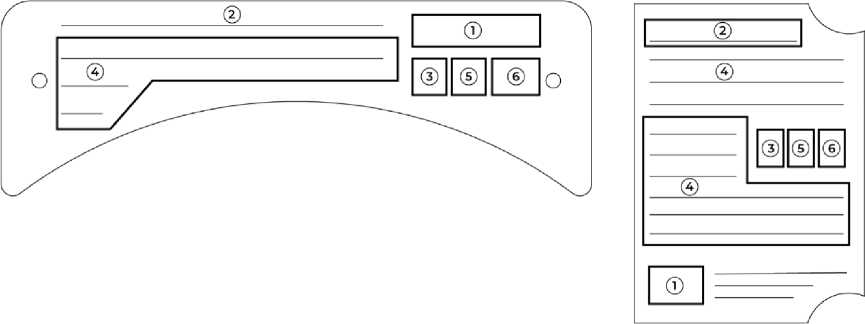

1

- товарный знак; 2 - наименование ротаметра;

3 - единый знак обращения продукции на рынке государств-членов Евразийского экономического союза; 4 - основные параметры ротаметра, дата изготовления и заводской номер; 5 - специальный знак взрывобезопасности; 6 - знак утверждения типа.

Рисунок 2 - Общий вид (схема) маркировочной таблички

Таблица 5 -

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические

• ¹⁾ При комплектации ротаметра рубашкой обогрева допускается его эксплуатация при температуре окружающей среды от минус 60 °С. Работоспособность цифрового индикатора обеспечивается при температуре окружающей среды от минус 20 °С до 70 °С. Воздействие более низких или высоких температур окружающей среды не приводит к повреждению цифрового индикатора, при этом его показания могут быть нечитаемыми, частота его обновлений снижается. Ротаметр при этом остается в работоспособном состоянии.

• ²⁾ Указаны максимальные значения. Параметры измеряемой среды конкретного ротаметра указываются в паспорте.
