Номер по Госреестру СИ: 89624-23
89624-23 Уровнемеры бесконтактные радарные
(РИЗУР-2030)
Назначение средства измерений:
Уровнемеры бесконтактные радарные РИЗУР-2030 (далее - уровнемеры) предназначены для измерений уровня жидкости.
Внешний вид.
Уровнемеры бесконтактные радарные
Рисунок № 1
Общие сведения
Дата публикации - 01.08.2023
Срок свидетельства - 31.07.2028
Номер записи - 191593
ID в реестре СИ - 1410124
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РИЗУР-1300-1-0-2-Ф(100/16)-40-2 520(200/2 240/80)-Н-4-М-/1/130-5-П, РИЗУР-1300-1-0-2-Ф(100/16)-40-2 120(200/1 840/80)-Н-4-М-/1/130-5-П, РИЗУР-1300-1-0-2-Р/G1 ½-40-3 000(220/2 700/80)-ДИ-4-М-/1/¶130-5-0, РИЗУР-1300-1-0-2-Р/G1 ½-40-1 890(390/1 420/80)-Н-4-М-/1,6/50-10-П, РИЗУР-1300-1-0-1-Ф/50/16)--3 100(200/2 750/150)-И-4-М-/0,11/--, РИЗУР-1300-1-0-1-Ф/100/16)--11 500(200/11 150/150)-И-4-М-/0,11/--, РИЗУР-1300-1-0-1-Р/ G ¾-40-3 180(200/2 830/150)-Н-4-М-1/0,003/130-10-П, РИЗУР-1300-1-0-0-Ф(E/100/40)-40-980(200/700/80)-И-4-М-/0,01/100-3-П, РИЗУР-1300-1-0-0-Р/G1 ½-40-1 450(300/950/200)-И-4-М-/1/130-5-П, РИЗУР-1300-0-Т-Ф(E/65/25)-40-4 650(2 250/2 250/150)-ДИ-4-М-/0,1/130-5-П, РИЗУР-1300-0-Т-Ф(B/80/16)-40-5 700(200/5 350/150)-ДИ-4-Б-/1,6/130-3-0, РИЗУР-1300-0-С-Ф(A/50/40)-40-1 200(200/900/100)-И-4-М-78,54/4/130-5-П-0, РИЗУР-1300-0-С-Р/М27х1,5-60-3 000(1 400/1 300/300)-ДИ-4-М-/0,1/100-5-П, РИЗУР-1300-0-С-Р/М27х1,5-40-3 300(1 700/1 300/300)-ДИ-4-М-/0,1/130-5-П, РИЗУР-1300-0-С-Р/G1-40-1 600(200/1 300/100)-ДИ-4-М-/1,2/130-5-П, РИЗУР-1300-0-С-Р/G1-40-1 100(200/800/100)-ДИ-4-М-/1,2/130-5-П, РИЗУР-1300-0-К-Р/G1 ½-40-1 100(200/820/80)-И-4-М-/2,4/50-5-П, РИЗУР- 2030-2-0-Л45-Р/ G1 1/2-40-2 800(500/2 300/)-ДИ-4-М-/0,4/70-3-0, РИЗУР -2030-2-0-Л45-Ф(E/100/25)-40-2 700(200/2 500/)-ДИ-4-М-/0,2/150-3-П-ТЧ, нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НПО РИЗУР" (ООО "НПО РИЗУР")
Страна - РОССИЯ
Населенный пункт - с. Дубровичи, Рязанская обл.
Уведомление о начале осуществления предпринимательской деятельности -
Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352
Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.
Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.
Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1490
Выдано извещений - 0
Кол-во периодических поверок - 52
Кол-во средств измерений - 513
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 969 дн.
Приказы РСТ, где упоминается данный тип СИ
№1533 от 2023.07.31 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Уровнемеры бесконтактные радарные (РИЗУР-2030)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НПО РИЗУР" (ООО "НПО РИЗУР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89624-23 31.07.2028 |
Уровнемеры бесконтактные радарные, РИЗУР-2030 Общество с ограниченной ответственностью "НПО РИЗУР" (ООО "НПО РИЗУР") (РОССИЯ с. Дубровичи, Рязанская обл.) |
ОТ МП |
3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм |
|
89625-23 31.07.2028 |
Уровнемеры рефлекс-радарные, РИЗУР-1300 Общество с ограниченной ответственностью "НПО РИЗУР" (ООО "НПО РИЗУР") (РОССИЯ с. Дубровичи, Рязанская обл.) |
ОТ МП |
3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм; 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм |
|
92049-24 03.05.2029 |
Уровнемеры поплавковые магнитострикционные, РИЗУР-НМТ-М Общество с ограниченной ответственностью "НПО РИЗУР" (ООО "НПО РИЗУР") (РОССИЯ с. Дубровичи, Рязанская обл.) |
ОТ МП |
1 год |
|
92532-24 02.07.2029 |
Ротаметры, РИЗУР-РПС Общество с ограниченной ответственностью "НПО РИЗУР" (ООО "НПО РИЗУР") (РОССИЯ с. Дубровичи, Рязанская обл.) |
ОТ МП |
3 года |
Кто поверяет Уровнемеры бесконтактные радарные (РИЗУР-2030)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 149 | 129 | 20 | 0 | 149 | 129 | 20 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1225 | 530 | 1224 | 1 | 0 | 1207 | 1206 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 7 | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 107 | 51 | 83 | 24 | 0 | 107 | 83 | 24 |
Стоимость поверки Уровнемеры бесконтактные радарные (РИЗУР-2030)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в числовое значение расстояния до поверхности жидкости или уровня жидкости, формирования выходных сигналов и самодиагностики. Метрологически значимая часть ПО защищена сервисным паролем и пломбированием уровнемеров и может быть изменена только на предприятии-изготовителе.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
RU.12189681.00138 |
RU.12189681.00139 |
|
Номер версии (идентификационный номер) ПО |
3 |
3 |
|
Цифровой идентификатор ПО |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
|
Модификация уровнемера |
РИЗУР-2030-1 |
РИЗУР-2030-2 |
Знак утверждения типа
Знак утверждения типа.Рисунок 2 - Общий вид (схема) маркировочной таблички
Программное обеспечениеУровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в числовое значение расстояния до поверхности жидкости или уровня жидкости, формирования выходных сигналов и самодиагностики. Метрологически значимая часть ПО защищена сервисным паролем и пломбированием уровнемеров и может быть изменена только на предприятии-изготовителе.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
RU.12189681.00138 |
RU.12189681.00139 |
|
Номер версии (идентификационный номер) ПО |
3 |
3 |
|
Цифровой идентификатор ПО |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
|
Модификация уровнемера |
РИЗУР-2030-1 |
РИЗУР-2030-2 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расстояния до поверхности жидкости, мм: - РИЗУР-2030-1 |
от 500 до 30000^ |
|
- РИЗУР-2030-2 |
от 200 до 35000^ |
|
Пределы допускаемой абсолютной погрешности измерений расстояния до поверхности жидкости по цифровому индикатору или цифровому выходному сигналу, мм, в диапазонах измерений, мм: а) РИЗУР-2030-1 - 500 < L < 800 |
±10 |
|
- 800 < L < 30000 |
±3, ±5, ±102) |
|
б) РИЗУР-2030-2 - 200 < L < 300 |
±5 |
|
- 300 < L < 35000 |
±3, ±52) |
|
Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения - основной |
±0,2 |
|
- дополнительной, вызванной изменением температуры окружающего воздуха от температуры (20±10) °С на каждые 10 °С |
±0,01 |
|
1) Указан максимальный диапазон измерений. Диапазон измерений конкретного уровнемера | |
|
указывается в паспорте. 2) Фактические значения указывается в паспорте. Примечания: 1. Принято следующее сокращение: L - измеренное значения расстояния до поверхности жидкости, мм. | |
|
2. При использовании токового выходного сигнала погрешность измерений расстояния до | |
|
поверхности жидкости по цифровому индикатору или цифровому выходному сигналу арифметически | |
|
суммируется погрешностью воспроизведения токового сигнала от 4 до 20 мА. 3. Основная и дополнительная погрешности воспроизведения токового сигнала от 4 до 20 мА | |
|
суммируются арифметически. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
24±2,4 |
|
Разрешение цифрового индикатора и цифрового выходного |
0,001 |
|
сигнала, м | |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +601) |
|
- относительная влажность (при температуре | |
|
+40 °С), %, не более |
95 |
|
Параметры измеряемой среды: | |
|
- избыточное давление, МПа |
от -0,1 до 4 |
|
- температура для РИЗУР-2030-1, °С |
от -60 до +25 02) |
|
- температура для РИЗУР-2030-2, °С |
от -60 до +25 02) |
|
Габаритные размеры корпуса, мм, не более: | |
|
- длина |
125 |
|
- ширина |
125 |
|
- высота |
200 |
|
Наименование характеристики |
Значение |
|
Масса корпуса, кг, не более |
7 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
70000 |
|
Маркировка взрывозащиты |
0Ex iaIIC T6...T5 Ga X, 1Ex db [ia Ga] IIC T6.T5 Gb X |
| |
наносится на маркировочную табличку уровнемеров методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.6.1 «Принцип работы» руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-001-12189681-2018 «Приборы измерения и контроля уровня серии РИЗУР. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «НПО РИЗУР» (ООО «НПО РИЗУР») ИНН 6234114269
Юридический адрес: 390527, Рязанская обл., Рязанский р-н, с. Дубровичи, км.14-й (автодорога Рязань-Спасск тер.), стр. 4ж, оф. 3
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Принцип действия уровнемеров основан на измерении времени распространения электромагнитного импульса между его генерацией и детектированием его отраженной части. Электромагнитный импульс генерируется электронным блоком (далее - ЭБ) уровнемера и излучается через приемник-излучатель к поверхности жидкости и отражается обратно. Отраженный электромагнитный импульс через приемник-излучатель, детектируется ЭБ уровнемера.
Время между генерацией электромагнитного импульса и детектированием отраженного электромагнитного импульса, пропорционально удвоенному расстоянию от уплотнительной поверхности (начальной точки отсчета) уровнемера до уровня жидкости. Числовое значение расстояния до жидкости или уровня жидкости вычисляется по измеренному значению времени и преобразуется в выходной токовый сигнал от 4 до 20 мА или цифровой сигнал, аналогичный протоколу HART.
Уровнемеры состоят из ЭБ и приемника-излучателя, размещенных в корпусе уровнемера, присоединительного штуцера или фланца и чувствительного элемента (далее -ЧЭ). ЭБ уровнемера может оснащаться цифровым индикатором для цифровой индикации измеренного значения расстояния, уровня или значения выходного сигнала.
Уровнемеры изготавливаются в двух модификациях, которые отличаются типом ЧЭ и диапазоном измерений:
-
- РИЗУР-2030-1 - ЧЭ в виде рупора;
-
- РИЗУР-2030-2 - ЧЭ в виде линзы.
Уровнемеры изготавливаются в общепромышленном или взрывозащищенном (взрывонепроницаемая оболочка Ex d и/или искробезопасная цепь Ex ia) исполнениях.
Возможны следующие способы монтажа уровнемеров: резьбовой и фланцевый.
Заводской номер, состоящий из букв русского алфавита и арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.
Пломбирование уровнемеров от несанкционированного доступа осуществляется предприятием-изготовителем с помощью пластиковой пломбы или разрушающейся пломбы-наклейки.
Нанесение знака поверки на уровнемеры не предусмотрено.
Рисунок 1
-
1. Место установки пластиковой пломбы
-
2. Место установки разрушающейся пломбы-наклейки
- Общий вид уровнемеров с указанием места пломбировки
-
1. Товарный знак.
-
2. Наименование уровнемера.
-
3. Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза.
-
4. Основные параметры уровнемера, дата изготовления и заводской номер.
-
5. Специальный знак взрывобезопасности.
-
6. Знак утверждения типа.

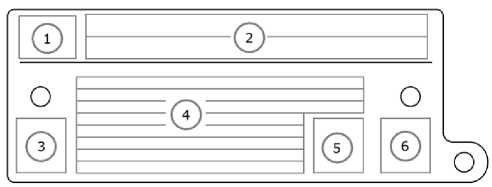

Рисунок 2 - Общий вид (схема) маркировочной таблички
