Номер по Госреестру СИ: 89625-23
89625-23 Уровнемеры рефлекс-радарные
(РИЗУР-1300)
Назначение средства измерений:
Уровнемеры рефлекс-радарные РИЗУР-1300 (далее - уровнемеры) предназначены для измерений уровня жидкости.
Внешний вид.
Уровнемеры рефлекс-радарные
Рисунок № 1
Внешний вид.
Уровнемеры рефлекс-радарные
Рисунок № 2
Внешний вид.
Уровнемеры рефлекс-радарные
Рисунок № 3
Внешний вид.
Уровнемеры рефлекс-радарные
Рисунок № 4
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в числовое значение расстояния до поверхности жидкости или уровня жидкости, формирования выходных сигналов и самодиагностики. Метрологически значимая часть ПО защищена сервисным паролем и пломбированием уровнемеров и может быть изменена только на предприятии-изготовителе.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
RU.12189681.00137 |
Номер версии (идентификационный номер) ПО |
3 |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типа.Рисунок 2 - Общий вид (схема) маркировочной таблички
Программное обеспечениеУровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в числовое значение расстояния до поверхности жидкости или уровня жидкости, формирования выходных сигналов и самодиагностики. Метрологически значимая часть ПО защищена сервисным паролем и пломбированием уровнемеров и может быть изменена только на предприятии-изготовителе.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
RU.12189681.00137 |
Номер версии (идентификационный номер) ПО |
3 |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений расстояния до поверхности жидкости, мм |
от 200 до 298501) |
Пределы допускаемой абсолютной погрешности измерений расстояния до поверхности жидкости по цифровому индикатору или цифровому выходному сигналу, мм, в диапазонах измерений:
|
±20 ±3, ±5, ±102) |
Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения - основной |
±0,2 |
- дополнительной, вызванной изменением температуры окружающего воздуха от температуры (20±10) °С на каждые 10 °С |
±0,01 |
| |
Примечания:
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В |
24±2,4 |
Разрешение цифрового индикатора и цифрового выходного сигнала, м |
0,001 |
Условия эксплуатации:
|
от -40 до +601) 95 |
Параметры измеряемой среды:
|
от -0,1 до 102) от -60 до +25 02) |
Габаритные размеры корпуса, мм, не более:
|
125 125 200 |
Масса корпуса, кг, не более |
14 |
Средний срок службы, лет, не менее |
10 |
Средняя наработка на отказ, ч, не менее |
70000 |
Наименование характеристики |
Значение |
Маркировка взрывозащиты |
0Ex iaIIC T6...T5 Ga X, 1Ex db [ia Ga] IIC T6.T5 Gb X |
|
наносится на маркировочную табличку уровнемеров методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.6.1 «Принцип работы» руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 26.51.52-001-12189681-2018 «Приборы измерения и контроля уровня серии РИЗУР. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «НПО РИЗУР» (ООО «НПО РИЗУР») ИНН 6234114269
Юридический адрес: 390527, Рязанская обл., Рязанский р-н, с. Дубровичи, км. 14-й (автодорога Рязань-Спасск тер.), стр. 4ж, оф. 3
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Принцип действия уровнемеров основан на технологии импульсной рефлектометрии или рефлектометрии временного интервала - измерении времени между генерацией электромагнитного импульса и детектированием отраженной части электромагнитного импульса. Высокочастотный генератор импульсов, установленный в электронном блоке (далее - ЭБ) уровнемера, генерирует электромагнитные импульсы, которые передаются вдоль чувствительного элемента (далее - ЧЭ) до поверхности жидкости. При достижении поверхности жидкости, электромагнитные импульсы частично поглощаются жидкостью, частично отражаются от поверхности жидкости и передаются обратно по ЧЭ в сторону ЭБ. Частичное отражение электромагнитных импульсов от поверхности жидкости обусловлено различной диэлектрической проницаемостью воздушной и жидкой сред.
Отраженная часть электромагнитных импульсов детектируются ЭБ уровнемера. Время между генерацией электромагнитных импульсов и детектированием их отраженной части пропорционально удвоенному расстоянию от уплотнительной поверхности (начальной точки отсчета) уровнемера до поверхности жидкости. Числовое значение расстояния до жидкости или уровня жидкости вычисляется по измеренному значению времени и преобразуется в выходной токовый сигнал от 4 до 20 мА или цифровой сигнал, аналогичный протоколу HART.
Уровнемеры состоят из ЭБ, размещенного в корпусе уровнемера, присоединительного штуцера или фланца, ЧЭ (тросового, стержневого или коаксиального) и радиатора для охлаждения (опционально). ЭБ уровнемера может оснащаться цифровым индикатором для цифровой индикации измеренного значения расстояния, уровня или значения выходного сигнала.
Уровнемеры изготавливаются в общепромышленном и взрывозащищенном (взрывонепроницаемая оболочка Ex db и/или искробезопасная цепь Ex ia) исполнениях.
Возможны следующие способы монтажа уровнемеров: резьбовой и фланцевый.
Заводской номер, состоящий из букв русского алфавита и арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.
Пломбирование уровнемеров от несанкционированного доступа осуществляется предприятием-изготовителем с помощью пластиковой пломбы или разрушающейся пломбы-наклейки.
Нанесение знака поверки на уровнемеры не предусмотрено.
-

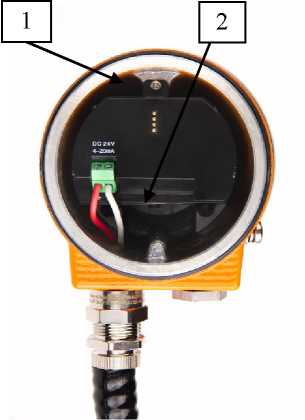

1. Место установки пластиковой пломбы
-
2. Место установки разрушающейся пломбы-наклейки
Рисунок 1 - Общий вид уровнемеров с указанием места пломбировки
-

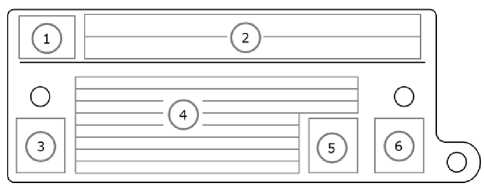

1. Товарный знак.
-
2. Наименование уровнемера.
-
3. Единый знак обращения продукции на рынке государств-членов Евразийского экономического союза.
-
4. Основные параметры уровнемера, дата изготовления и заводской номер.
-
5. Специальный знак взрывобезопасности.
-
6. Знак утверждения типа.
Рисунок 2 - Общий вид (схема) маркировочной таблички
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений расстояния до поверхности жидкости, мм |
от 200 до 298501) |
Пределы допускаемой абсолютной погрешности измерений расстояния до поверхности жидкости по цифровому индикатору или цифровому выходному сигналу, мм, в диапазонах измерений:
|
±20 ±3, ±5, ±102) |
Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения - основной |
±0,2 |
- дополнительной, вызванной изменением температуры окружающего воздуха от температуры (20±10) °С на каждые 10 °С |
±0,01 |
| |
Примечания:
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В |
24±2,4 |
Разрешение цифрового индикатора и цифрового выходного сигнала, м |
0,001 |
Условия эксплуатации:
|
от -40 до +601) 95 |
Параметры измеряемой среды:
|
от -0,1 до 102) от -60 до +25 02) |
Габаритные размеры корпуса, мм, не более:
|
125 125 200 |
Масса корпуса, кг, не более |
14 |
Средний срок службы, лет, не менее |
10 |
Средняя наработка на отказ, ч, не менее |
70000 |
Наименование характеристики |
Значение |
Маркировка взрывозащиты |
0Ex iaIIC T6...T5 Ga X, 1Ex db [ia Ga] IIC T6.T5 Gb X |
|
