Принцип работы уровнемеров основан на взаимодействии магнитострикционного чувствительного элемента-волновода (далее - ЧЭ), расположенного внутри трубки, и одного или нескольких магнитных блоков (далее - МБ), свободно перемещающихся вдоль ЧЭ.

МБ находится в поплавке, который под действием выталкивающей силы жидкости и силы тяжести перемещается вдоль ЧЭ.

Поплавок уровнемеров располагаются на ЧЭ или на расстоянии действия магнитного поля МБ от ЧЭ (в байпасной трубе).

Уровнемеры имеют жесткий или гибкий ЧЭ.

Электронный блок (далее - ЭБ) формирует электрический импульс, создающий магнитное поле по всей длине ЧЭ, и начинает отсчёт времени. В месте расположения МБ возникает импульс упругой деформации, который распространяется по ЧЭ в сторону ЭБ. В ЭБ импульс упругой деформации преобразуется в электрический сигнал и отсчет времени заканчивается. Измеренное значение времени, преобразуется в значение расстояния от ЭБ до МБ, и значение уровня, затем преобразуется в унифицированный выходной сигнал силы тока, цифровой сигнал и выводится на индикатор.

Уровнемеры состоят из:

• - направляющей трубки с установленным внутри магнитострикционным ЧЭ;

• - одного или нескольких МБ;

• - ЭБ;

• - корпуса и крышки;

• - элемента крепления (штуцер, фланец или др.);

• - цифрового индикатора (по заказу).

Уровнемеры изготавливаются в общепромышленном и взрывозащищенном (взрывонепроницаемая оболочка Ex db или искробезопасная цепь Ex ia) исполнениях.

Заводской номер, состоящий из букв русского алфавита и арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, расположенную на корпусе уровнемеров.

Пломбирование уровнемеров не предусмотрено.

Нанесение знака поверки на уровнемеры не предусмотрено.

Уровнемеры имеют следующую структуру условного обозначения:

РИЗУР-НМТ-М -1-2-3-4-5-6-7-8-9-10

| Дополнительные опции. Пределы        погрешность

измерений уровня.____________

Параметры измеряемой среды (давление, МПа; плотность, кг/м³; | температура, °С)._____________________

Выходной сигнал: 4 - сила постоянного тока от 4 до 20 мА; 4Н - сила постоянного тока от 4 до 20 мА + HART; Ц - RS-485 (протокол Modbus RTU)._____

Кабельные вводы (не задействованные отверстия закрываются заглушкой).____________

Взрывозащита.___________________________________

Длина ЧЭ (верхний не измеряемый уровень/диапазон измерений/нижний не измеряемый уровень)______________

Тип присоединения._________________________________________

Исполнение ЧЭ: Ж - жесткий ЧЭ; Г - гибкий ЧЭ.__________________

Материал и исполнение корпуса (рисунок 1): 0 - алюминиевый сплав, с индикатором; 1 - алюминиевый сплав, без индикатора; 2 - нержавеющая сталь, без индикатора; 3  - нержавеющая сталь, малогабаритный

без индикатора; 4 - нержавеющая сталь, малогабаритный с разъёмом, без индикатора.

Расшифровка значений полей «3», «5», «6», «10» условного обозначения уровнемеров приведена в руководстве по эксплуатации.

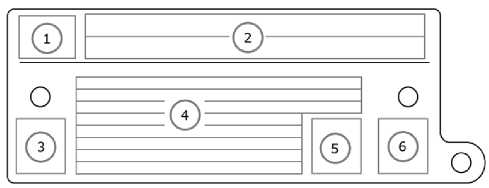

1 - товарный знак предприятия-изготовителя; 2 - наименование уровнемера; 3 - единый знак обращения продукции на рынке государств-членов Евразийского экономического союза; 4 - основные параметры уровнемера, дата изготовления и заводской номер, информация о сертификате соответствия ТР ТС 012; 5 - специальный знак взрывобезопасности; 6 - знак утверждения типа

Рисунок 1 - Общий вид (схема) маркировочной таблички

1                    2                   3                   4

1, 2, 3, 4, 5 - в соответствии с полем «1» условного обозначения уровнемеров.

5

Рисунок 2 - Внешний вид корпусов уровнемеров

Рисунок 3 - Общий вид уровнемеров

Цвет корпуса и его элементов может отличаться от цвета, приведенного на рисунке 3.

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
