Номер по Госреестру СИ: 92480-24
92480-24 Приборы оптические координатно-измерительные бесконтактные
(AM.TECH LaserSCAN)
Назначение средства измерений:
Приборы оптические координатно-измерительные бесконтактные AM.TECH
LaserSCAN (далее - приборы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 1
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 2
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 3
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 4
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 5
Внешний вид.
Приборы оптические координатно-измерительные бесконтактные
Рисунок № 6
Общие сведения
Дата публикации - 01.07.2024
Срок свидетельства - 28.06.2029
Номер записи - 194327
ID в реестре СИ - 1417330
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
AM.TECH LaserSCAN, мод. SIMSCAN 30, AM.TECH LaserSCAN, мод. SIMSCAN 22, AM.TECH LaserSCAN, мод. MAGIC II, AM.TECH LaserSCAN, мод. MAGIC, AM.TECH LaserSCAN, мод. KSCAN MAGIC II, AM.TECH LaserSCAN, мод. AM.TECH KSCAN MAGIC, AM.TECH LaserSCAN, мод SIMSCAN 42,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352
Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.
Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.
Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1559 от 2024.06.28 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Приборы оптические координатно-измерительные бесконтактные (AM.TECH LaserSCAN)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92290-24 13.06.2029 |
Системы оптические координатно-измерительные бесконтактные, AM.TECH TrackScan Общество с ограниченной ответственностью "Научно-производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92370-24 17.06.2029 |
Системы оптические координатно-измерительные контактные, AM.TECH TrackProbe Общество с ограниченной ответственностью "Научно-производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92480-24 28.06.2029 |
Приборы оптические координатно-измерительные бесконтактные, AM.TECH LaserSCAN Общество с ограниченной ответственностью "Научно-производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95174-25 16.04.2030 |
Системы оптические координатно-измерительные, AM.TECH NimbleTrack C Общество с ограниченной ответственностью "Научно-производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Приборы оптические координатно-измерительные бесконтактные (AM.TECH LaserSCAN)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 27 | 9 | 24 | 3 | 0 | 27 | 24 | 3 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Приборы оптические координатно-измерительные бесконтактные (AM.TECH LaserSCAN)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы работают под управлением программного обеспечения (далее - ПО) «ScanViewer», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия узлов приборов, выполнения съёмки, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ScanViewer |
|
Номер версии (идентификационный номер ПО) |
не ниже 6.3.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на маркировочную табличку и титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 4 «Основная рабочая процедура» документов «Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN модификации AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II. Руководство по эксплуатации», «Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN модификации AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17. Руководство по эксплуатации», «Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN модификации AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г.№ 2840;
ТУ 26.20.16.155-1-03459526-2023 Приборы оптические координатно-измерительные бесконтактные AM.TECH LaserSCAN. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное объединение
«3Д-Интеграция» (ООО «НПО «3Д-Интеграция»)
ИНН 5001109779
Адрес юридического лица: 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1
Телефон: (495) 108-68-04
E-mail: 3d@i3d.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение«3Д-Интеграция» (ООО «НПО «3Д-Интеграция»)
ИНН 5001109779
Адрес юридического лица: 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1
Телефон: (495) 108-68-04
E-mail: 3d@i3d.ru
Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.
Проецируемые с помощью лазерных излучателей линии в виде сетки формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.
Конструктивно приборы состоят из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.
С тыльной стороны корпуса, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.
Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.
Приборы выпускаются в следующих модификациях: AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II, AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17, AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42, отличающихся некоторыми метрологическими и техническими характеристиками.
Модификации AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II проецируют линии инфракрасного и синего диапазонов спектра. У модификации AM.TECH LaserSCAN KSCAN MAGIC количество синих линий 11x11, у модификации AM.TECH LaserSCAN KSCAN MAGIC II количество линий 17x17. Данные модификации имеют встроенную систему фотограмметрии.
Модификации AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42 проецируют линии синего диапазона спектра. У модификации AM.TECH LaserSCAN SIMSCAN 22 - 7x7 линий, у модификации AM.TECH LaserSCAN SIMSCAN 30 - 11x11 линий, у модификации AM.TECH LaserSCAN SIMSCAN 42 -17x17 линий.
Модификации AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17 проецируют линии синего диапазона спектра. У модификации AM.TECH LaserSCAN AXE B11 количество линий 11x11, у модификации AM.TECH LaserSCAN AXE B17 количество линий 17x17. Данные модификации имеют встроенную систему фотограмметрии.
Для увеличения диапазона и повышения точности измерений модификациями AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II, AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42, AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17 возможно использование прибора оптического координатно-измерительного фотограмметрического MSCAN, регистрационный номер 77510-20 (далее - устройство MSCAN). При помощи устройства MSCAN проводится построение базовой модели позиционирования. И после обработки с помощью программного обеспечения она загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на нижней части корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.
Общий вид приборов приведён на рисунке 1.
б) в)

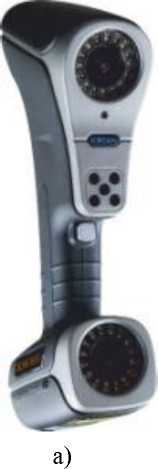

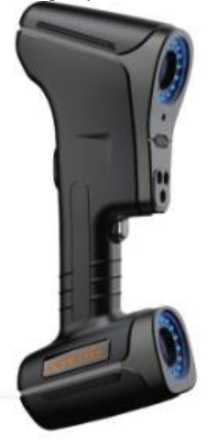

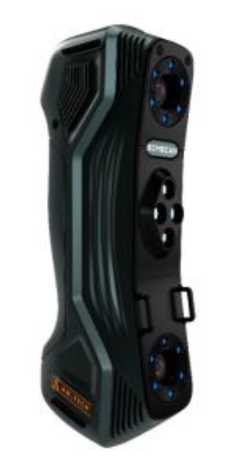

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных AM.TECH LaserSCAN модификаций:
а) AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II;
б) AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17 в) AM.TECH LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42
Общий вид меток и пример их нанесения на объект сканирования представлен на рисунке 2.
Место нанесения маркировочной наклейки с заводским номером средства измерений
б)

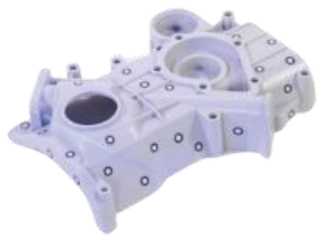

Рисунок 2 - Общий вид меток и пример их нанесения на объект сканирования
а)

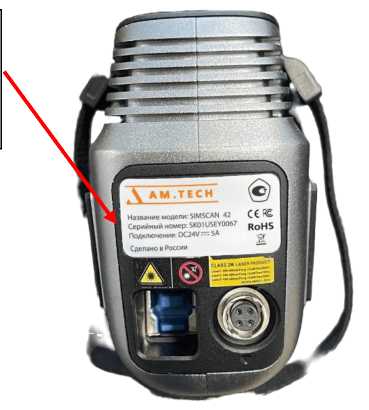

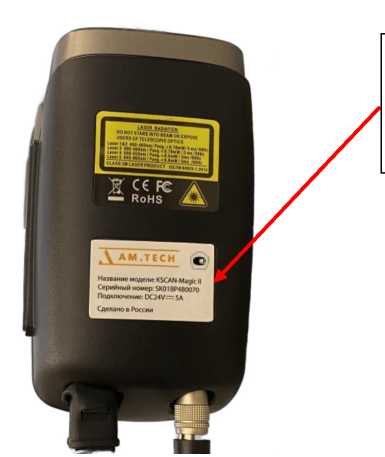

Рисунок 3 - Место расположения маркировочных наклеек с указанием заводского номера приборов оптических координатно-измерительных бесконтактных AM.TECH LaserSCAN модификаций: а) AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II, AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17; б) AM.TECH
LaserSCAN SIMSCAN 22, AM.TECH LaserSCAN SIMSCAN 30, AM.TECH LaserSCAN SIMSCAN 42
Таблица 4 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Прибор оптический координатно-измерительный бесконтактный (модификация в соответствии с заказом потребителя) |
AM.TECH LaserSCAN |
1 шт. |
|
Калибровочная пластина |
- |
1 шт. |
|
Масштабная линейка для системы фотограмметрии |
- |
2 шт. |
|
Комплект рефлекторных меток |
- |
1 шт. |
|
Комплект кодированных меток* |
- |
1 шт. |
|
Соединительный кабель передачи данных USB 3.0 |
- |
1 шт. |
|
Блок питания постоянного тока с комплектом кабелей |
- |
1 шт. |
|
USB накопитель с ПО |
- |
1 шт. |
|
Электронный ключ запуска ПО |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Кейс для транспортировки |
- |
1 шт. |
|
* Только для модификаций AM.TECH LaserSCAN KSCAN MAGIC, AM.TECH LaserSCAN KSCAN MAGIC II, AM.TECH LaserSCAN AXE B11, AM.TECH LaserSCAN AXE B17 | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
AM.TECH LaserSCAN | |||
|
KSCAN |
AXE |
SIMSCAN | ||
|
MAGIC MAGIC II |
B11 |
B17 |
22 30 42 | |
|
Диапазон измерений геометрических размеров объектов, мм |
от 10 до 5000 | |||
|
Диапазон измерений геометрических размеров объектов при проведении комбинированных измерений совместно со встроенной системой фотограмметрии или с устройством MSCAN, мм |
от 10 до 10000 | |||
|
Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95): | ||||
|
- измерений геометрических размеров объектов при проведении измерений в режиме синих линий, мм |
±(O,015+0,030^L) |
±(0,020+ 0,035^L) |
±(0,020+ 0,030^L) |
±(O,015+0,030^L) |
|
- измерений геометрических размеров объектов при проведении измерений в режиме инфракрасных линий, мм |
±(0,015+0,030^L) |
- |
- |
- |
|
- измерений геометрических размеров объектов при проведении комбинированных измерений совместно со встроенной системой фотограмметрии, мм |
±(0,015+0,025^L) |
±(0,020+ 0,030^L) |
±(0,020+ 0,025^L) |
- |
|
- измерений геометрических размеров объектов при проведении комбинированных измерений совместно с устройством MSCAN, мм |
±(0,015+0,012-L) |
±(O,020+0,012^L) |
±(0,015+0,012-L) | |
|
где L - длина объекта в метрах | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
AM.TECH LaserSCAN | ||||||
|
KSCAN |
AXE |
SIMSCAN | |||||
|
MAGIC |
MAGIC II |
B11 |
B17 |
22 |
30 |
42 | |
|
Габаритные размеры (ДхШхВ), мм, не более |
325x133x84 |
203x80x44 | |||||
|
Масса, кг, не более |
1,35 |
0,57 | |||||
|
Напряжение питания от источника постоянного тока, В |
24 | ||||||
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 | ||||||
