Номер по Госреестру СИ: 92290-24
92290-24 Системы оптические координатно-измерительные бесконтактные
(AM.TECH TrackScan)
Внешний вид.
Системы оптические координатно-измерительные бесконтактные
Рисунок № 1
Внешний вид.
Системы оптические координатно-измерительные бесконтактные
Рисунок № 2
Внешний вид.
Системы оптические координатно-измерительные бесконтактные
Рисунок № 3
Внешний вид.
Системы оптические координатно-измерительные бесконтактные
Рисунок № 4
Внешний вид.
Системы оптические координатно-измерительные бесконтактные
Рисунок № 5
Общие сведения
Дата публикации - 16.06.2024
Срок свидетельства - 13.06.2029
Номер записи - 194200
ID в реестре СИ - 1416957
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
AM.TECH TrackScan Sharp 49, AM.TECH TrackScan Sharp, AM.TECH TrackScan P550, AM.TECH TrackScan P542, AM.TECH TrackScan,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1426 от 2024.06.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Системы оптические координатно-измерительные бесконтактные (AM.TECH TrackScan)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92290-24 13.06.2029 |
Системы оптические координатно-измерительные бесконтактные, AM.TECH TrackScan Общество с ограниченной ответственностью "Научно-производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92370-24 17.06.2029 |
Системы оптические координатно-измерительные контактные, AM.TECH TrackProbe Общество с ограниченной ответственностью "Научно-производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92480-24 28.06.2029 |
Приборы оптические координатно-измерительные бесконтактные, AM.TECH LaserSCAN Общество с ограниченной ответственностью "Научно-производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95174-25 16.04.2030 |
Системы оптические координатно-измерительные, AM.TECH NimbleTrack C Общество с ограниченной ответственностью "Научно-производственное объединение "3Д-Интеграция" (ООО "НПО "3Д-Интеграция") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
CR_4. СИ неразрушающего контроля — ООО «Константа»
Аналитический отчет по данным ФГИС «Аршин»: динамика поверок, доли рынка, сравнение с конкурентами и своды по типам СИ.
Комплексный срез рынка поверок средств неразрушающего контроля с фокусом на ООО «Константа». Отчет включает графики, таблицы и сводные показатели, а также Excel-выгрузки для самостоятельного анализа.
Содержание отчета
Общие сведения
- Количество типов СИ, закрепленных за ООО «Константа».
- Динамика работы компании на рынке поверок по годам (2021–2025).
Данные по поверкам
- Разбивка по годам: 2021–2025.
- Первичные и периодические поверки.
- Распределение по юридическим и физическим лицам.
- Сравнительный анализ с другими организациями (например, «АКС» и «Кропус»).
Группы средств измерений
Сводные таблицы по ключевым видам СИ:
- Ультразвуковые, вихретоковые, магнитные методы.
- Твердомеры, микротвердомеры, приборы для измерения блеска.
- Толщиномеры покрытий и др. группы по классификатору ФГИС «Аршин».
Статистика
- Количество выполненных поверок и извещений о непригодности.
- Число владельцев СИ по каждому типу.
- Перечень организаций-поверителей по типам СИ.
Доли организаций в динамике
- Позиции ООО «Константа» относительно конкурентов.
- Доли рынка по годам и тренды изменений.
Визуализация
- Графики динамики поверок по годам и типам СИ.
- Таблицы для отслеживания тенденций развития компании.
Кому полезен отчет
- Руководителям и аналитикам — оценка доли «Константы» и динамики бизнеса.
- Экспертам-метрологам — структура парка СИ и тренды поверок.
- Партнерам/конкурентам — бенчмаркинг по группам СИ и организациям-поверителям.
- Инвесторам/заказчикам — подтвержденная активность и сравнительные показатели.
Кто поверяет Системы оптические координатно-измерительные бесконтактные (AM.TECH TrackScan)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 15 | 10 | 15 | 0 | 0 | 15 | 15 | 0 |
Стоимость поверки Системы оптические координатно-измерительные бесконтактные (AM.TECH TrackScan)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы работают под управлением метрологически обеспечения (далее - ПО) «TViewer», установленного предназначенного для обеспечения взаимодействия узлов сохранения и экспорта измеренных величин, а также обработки
Защита программного обеспечения и измеренных преднамеренных изменений соответствует уровню «средний» в
значимого п персональный
программного компьютер,
на
приборов, выполнения съёмки, результатов измерений.
данных от непреднамеренных и соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TViewer |
|
Номер версии (идентификационный номер ПО) |
3.3.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на маркировочную наклейку и на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 4 «Основной процесс сканирования» документа «Системы оптические координатно-измерительные бесконтактные AM.TECH TrackScan. Руководство по эксплуатации.».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ТУ 26.20.16.155-3-03459526-2023. Системы оптические координатно-измерительные бесконтактные AM.TECH TrackScan.
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция» (ООО «НПО «3Д-Интеграция»), ИНН 5001109779
Адрес юридического лица: 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1
Телефон: (495) 108-68-04
E-mail: 3d@i3d.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение «3Д-Интеграция» (ООО «НПО «3Д-Интеграция»), ИНН 5001109779Адрес юридического лица: 127434, г. Москва, вн. тер. г. муниципальный округ Тимирязевский, ш. Дмитровское, д. 9, стр. 3, помещ. 1/1
Телефон: (495) 108-68-04
E-mail: 3d@i3d.ru
Принцип действия систем заключается в определении пространственного положения точек на поверхности сканируемых объектов бесконтактным методом с помощью ручного лазерного сканера, положение в пространстве которого определяется оптической системой слежения методом триангуляции по размещённым на сканере оптическим рефлекторам, и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек можно провести линейные измерения.
Конструктивно система состоит из основных элементов: оптической системы слежения i-Tracker (далее - трекер) и ручного лазерного сканера i-Scanner (далее - сканер). Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки. Взаимодействие элементов системы и персонального компьютера осуществляется с помощью комплекта соединительных проводов.
Оптическая система слежения представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве сканера и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн.
Ручной лазерный сканер представляет собой линейный сканер, который позволяет выполнять цифровое сканирование поверхностей объекта с помощью оптически расширенного лазерного луча и двухмерной камеры.
Контрольные маркеры используются для динамической привязки. При этом во время измерения нужно получать дополнительные данные, по крайней мере, с трех контрольных маркеров. Если контрольные маркеры имеют фиксированную привязку к объекту измерения, опорная точка между объектом измерения и оптической системой слежения может перемещаться во время измерения без изменения локальной системы координат.
Для повышения точности измерений возможно использование прибора оптического координатно-измерительного фотограмметрического MSCAN, рег. номер в ФИФ 77510-20 (далее -устройство MSCAN). При помощи устройства MSCAN проводится построение базовой модели позиционирования, и после обработки с помощью программного обеспечения загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.
Приборы выпускаются в следующих модификациях: AM.TECH TrackScan P542, AM.TECH TrackScan P550, AM.TECH TrackScan Sharp 49, отличающихся некоторыми метрологическими и техническими характеристиками.
Общий вид основных элементов системы приведён на рисунках 1 - 3.

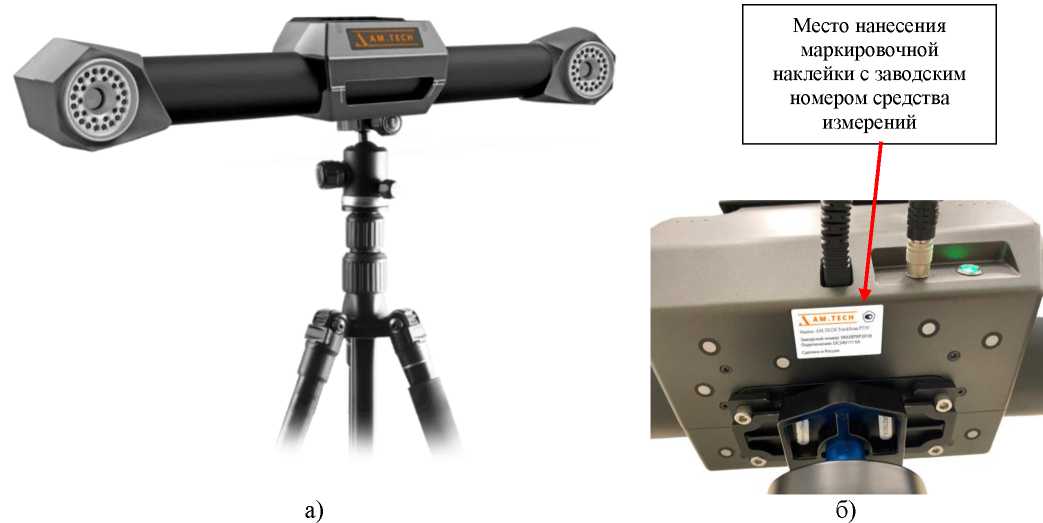

Рисунок 1 - Оптическая система слежения модификаций AM.TECH TrackScan P542, AM.TECH TrackScan P550: а) общий вид; б) место нанесения заводского номера
Место нанесения маркировочной наклейки с заводским номером средства измерений
а) б)

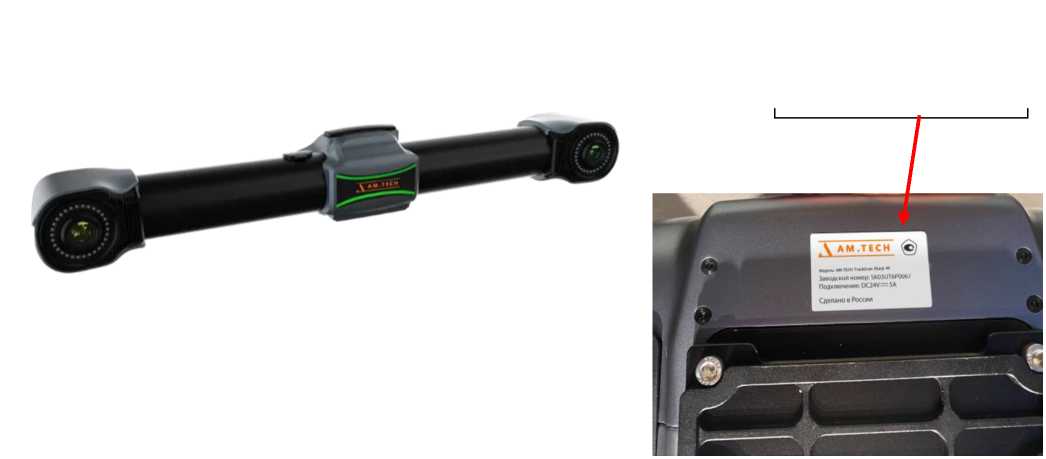

Рисунок 2 - Оптическая система слежения модификации AM.TECH TrackScan Sharp 49: а) общий вид; б) место нанесения заводского номера
Место нанесения маркировочной наклейки с заводским номером средства измерений
а) б)

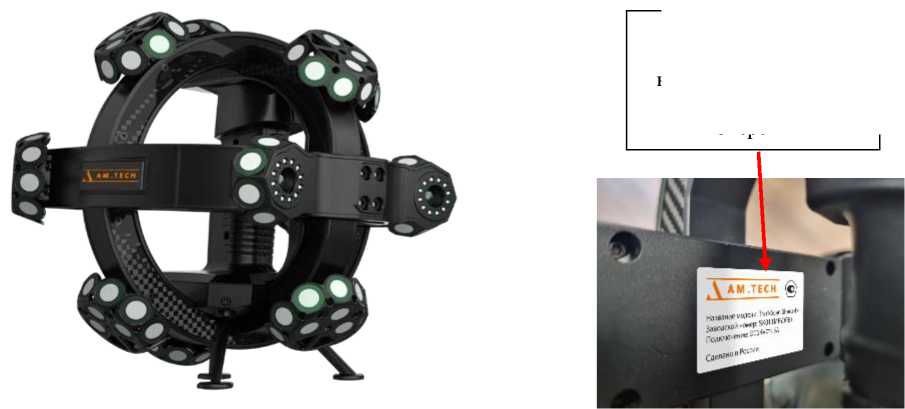

Рисунок 3 - Ручной лазерный сканер: а) общий вид; б) место нанесения заводского номера
В зависимости от размера измеряемого объекта система работает в режимах измерений 10,4 м3, 18,0 м3, 28,6 м3 или 49,0 м3. Режим измерений выбирается вручную в программном обеспечении измерений. Схемы
при выполнении калибровки системы перед началом проведения измерительного объема для каждого режима представлены на рисунках 4, 5.
Рисунок 4 - Схема измерительных объёмов модификаций
AM.TECH TrackScan P542 / AM.TECH TrackScan P550

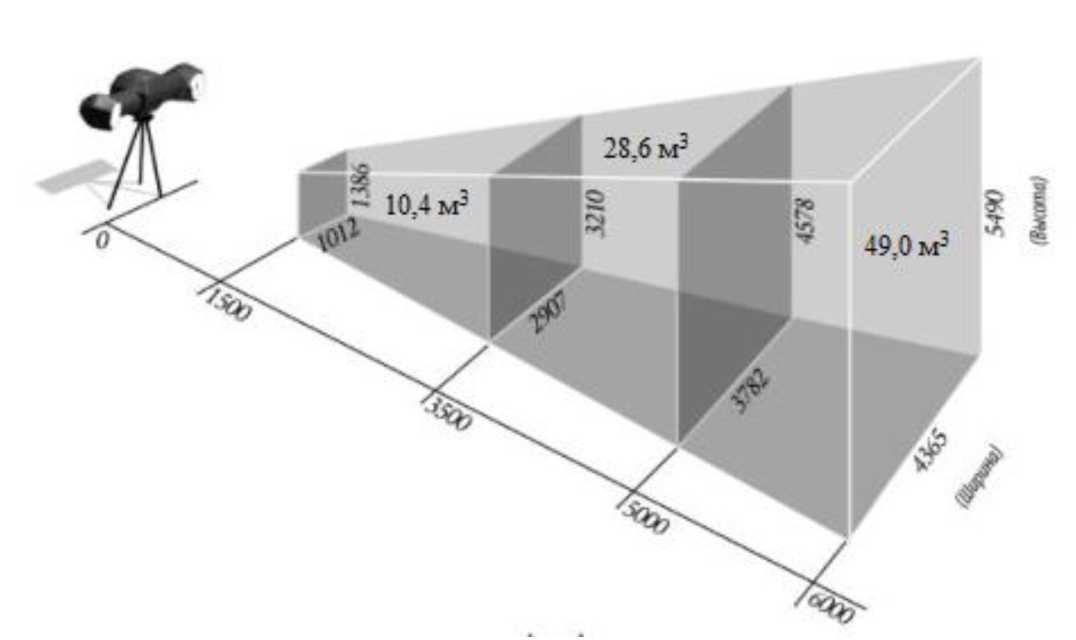

Рисунок 5 - Схема измерительных объёмов модификации AM.TECH TrackScan Sharp 49
