Конструктивно система состоит из основных элементов: оптической системы слежения i-Tracker Nimble (далее - трекер), ручного лазерного сканера i-Scanner Nimble (далее - сканер), и комплекта соединительных кабелей. По заказу потребителя систему можно оснастить комплектом для беспроводного подключения к компьютеру. Подключение осуществляется по радиоканалу. Дополнительно система может комплектоваться беспроводным измерительным щупом i-Probe или i-Probe 500 (далее - щуп) для проведения контактных измерений. Одновременно с одним сканером могут работать до четырех трекеров. Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки.

Сканер состоит из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. При проведении измерений сканером, проецируемые с помощью лазерных излучателей линии синего диапазона спектра, формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму, и далее, с помощью программы обработки, проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое.

Щуп представляет собой измерительное устройство, используемое для контактного измерения необходимых точек.

Трекер представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве сканера, щупа и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн.

Контрольные маркеры используются для динамической привязки. При этом во время измерения нужно получать дополнительные данные, по крайней мере, с трех контрольных маркеров. Если контрольные маркеры имеют фиксированную привязку к объекту измерения, опорная точка между объектом измерения и оптической системой слежения может перемещаться во время измерения без изменения локальной системы координат.

Принцип действия систем заключается в определении пространственного положения точек на поверхности сканируемых объектов бесконтактным методом с помощью ручного лазерного сканера или контактным методом с помощью беспроводного измерительного щупа, положение в пространстве которых определяется оптической системой слежения методом триангуляции по размещённым на них оптическим рефлекторам, и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения. Допускается проведение измерений сканером без использования трекера, при этом позиционирование сканера в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.

Заводские номера элементов системы в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр указываются на расположенных на них маркировочных наклейках. Заводским номером системы является заводской номер оптической системы слежения.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование средств измерений не производится. В процессе эксплуатации внешние механические регулировки не предусмотрены.

Общий вид основных элементов системы приведён на рисунках 1 - 2.

а)

б)

в)

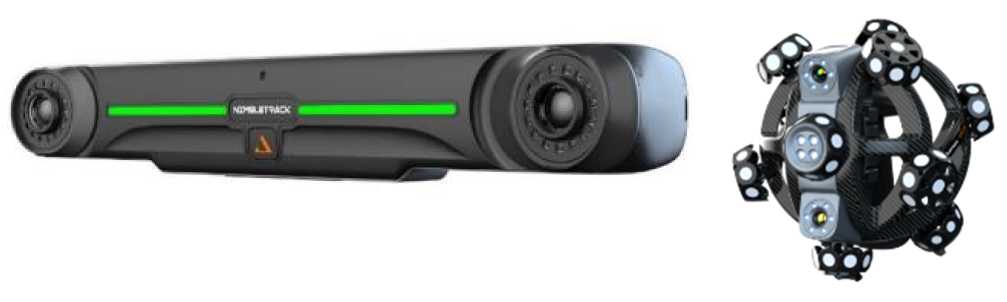

Рисунок 1 - Общий вид основных элементов системы:

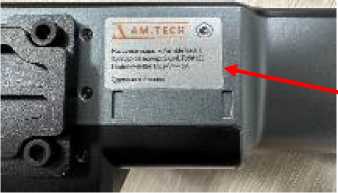

а) оптическая система слежения i-Tracker Nimble; б) ручной лазерный сканер i-Scanner Nimble; в) место нанесения заводского номера на оптическую систему слежения (заводской номер системы); г) место нанесения заводского номера на ручной лазерный сканер

Место нанесения маркировочной наклейки с заводским номером средства измерений

г)

а)

б)

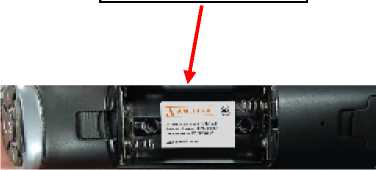

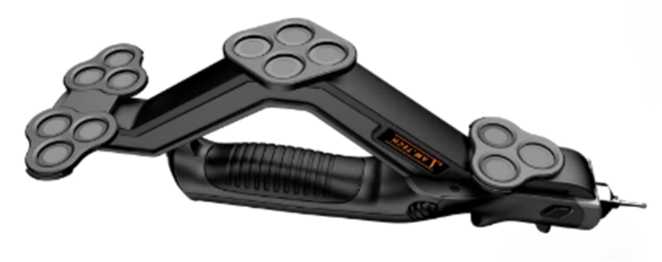

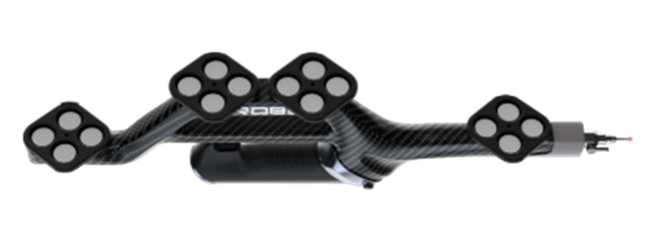

Рисунок 2 - Беспроводной измерительный щуп: а) общий вид модели i-Probe; б) общий вид модели i-Probe 500; в) место нанесения заводского номера

Место нанесения маркировочной наклейки с заводским номером средства изм ерений

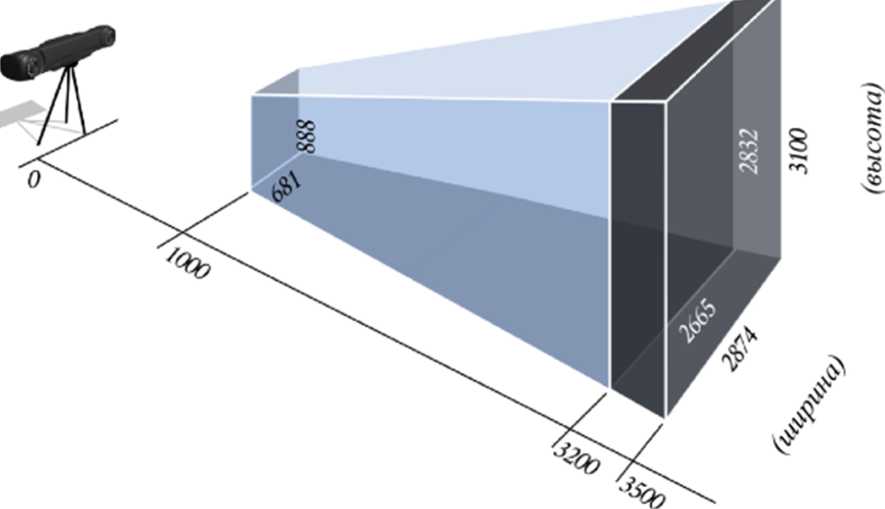

Для выполнения измерений объект сканирования должен находиться в измерительном объёме системы оптической координатно-измерительной, являющимся полем зрения оптической системы слежения. Схема измерительного объёма приведена на рисунке 3.

Рисунок 3 - Схема измерительного объёма системы

Для повышения точности измерений возможно использование прибора оптического координатно-измерительного фотограмметрического MSCAN, рег. номер в ФИФ 77510-20 (далее - устройство MSCAN). При помощи устройства MSCAN проводится построение базовой модели позиционирования, и после обработки с помощью программного обеспечения загружается в проект проведения измерений, где используется в качестве основной системы позиционирования.
