Принцип действия систем заключается в определении пространственного положения точек на поверхности измеряемых объектов контактным методом с помощью беспроводного измерительного щупа, положение в пространстве которого определяется оптической системой слежения методом триангуляции по размещённым на корпусе щупа оптическим рефлекторам, и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек можно провести линейные измерения.

Конструктивно система состоит из основных элементов: оптической системы слежения i-Tracker (далее - трекер) и беспроводного измерительного щупа моделей i-Probe или i-Probe 500 (далее - щуп). Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки. Взаимодействие элементов системы и персонального компьютера осуществляется с помощью комплекта соединительных проводов.

Оптическая система слежения представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве щупа и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн.

Беспроводной измерительный щуп представляет собой измерительное устройство, используемое для контактного измерения необходимых точек.

Контрольные маркеры используются для динамической привязки. При этом во время измерения нужно получать дополнительные данные, по крайней мере, с трех контрольных маркеров. Если контрольные маркеры имеют фиксированную привязку к объекту измерения, опорная точка между объектом измерения и оптической системой слежения может перемещаться во время измерения без изменения локальной системы координат.

Приборы выпускаются в следующих модификациях: AM.TECH TrackProbe P, AM.TECH TrackProbe Sharp, отличающихся некоторыми метрологическими и техническими характеристиками.

Общий вид основных элементов системы приведён на рисунках 1 - 3.

Место нанесения маркировочной наклейки с заводским номером средства измерений

б)

а)

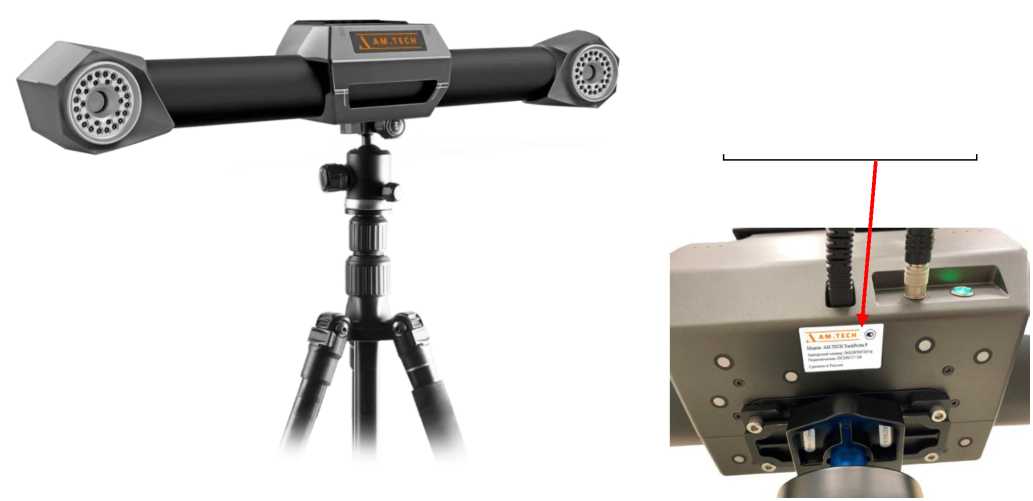

Рисунок 1 - Оптическая система слежения модификации AM.TECH TrackProbe P: а) общий вид; б) место нанесения заводского номера

Место нанесения маркировочной наклейки с заводским номером средства измерений

а) б)

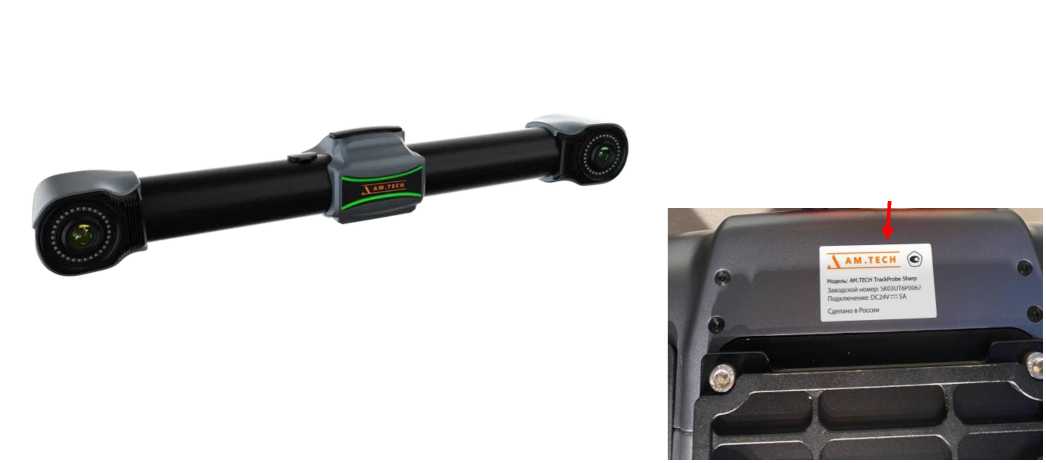

Рисунок 2 - Оптическая система слежения модификации AM.TECH TrackProbe Sharp: а) общий вид; б) место нанесения заводского номера

б)

в)

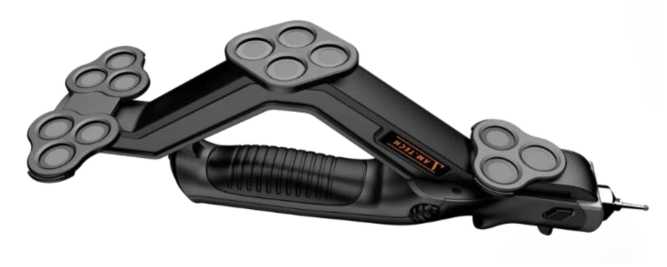

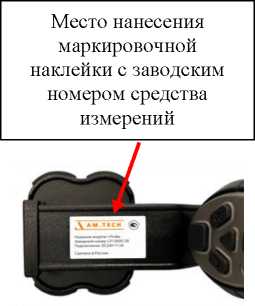

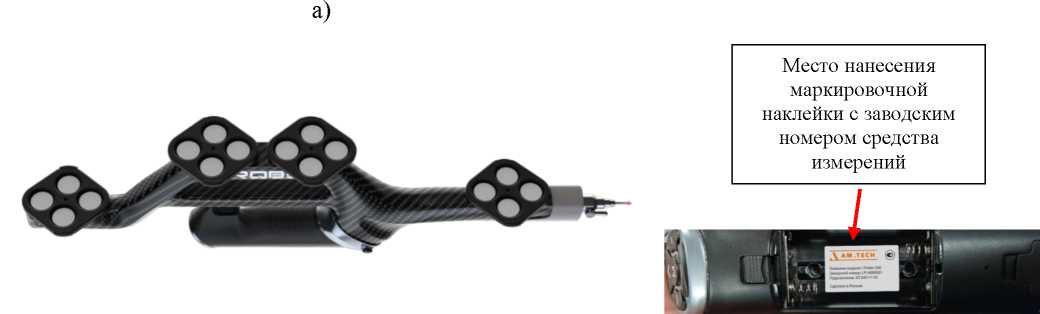

Рисунок 3 - Беспроводной измерительный щуп: а) общий вид модели i-Probe; б) общий вид модели i-Probe 500; в) место нанесения заводского номера

В зависимости от размера измеряемого объекта система работает в режимах измерений 10,4 м³, 18,0 м³, 28,6 м³ или 49,0 м³. Режим измерений выбирается вручную в программном обеспечении при выполнении калибровки системы перед началом проведения измерений. Схемы измерительного объема для каждого режима представлены на рисунках 4, 5.

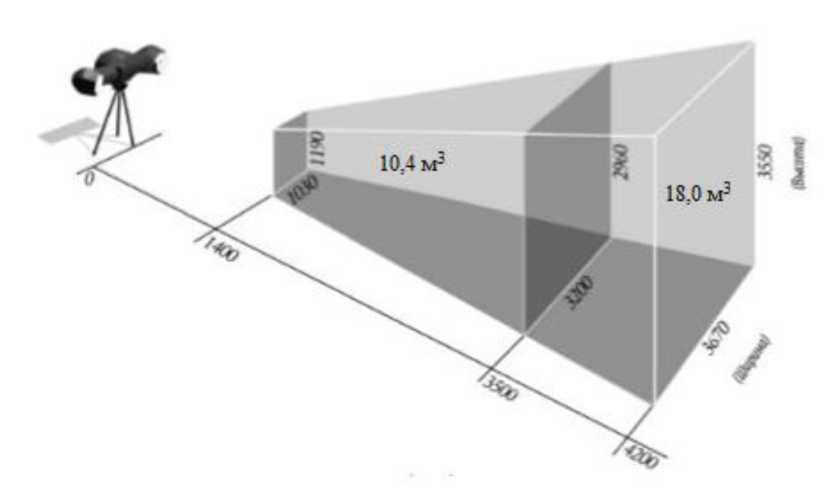

Рисунок 4 - Схема измерительных объёмов модификации AM.TECH TrackProbe P

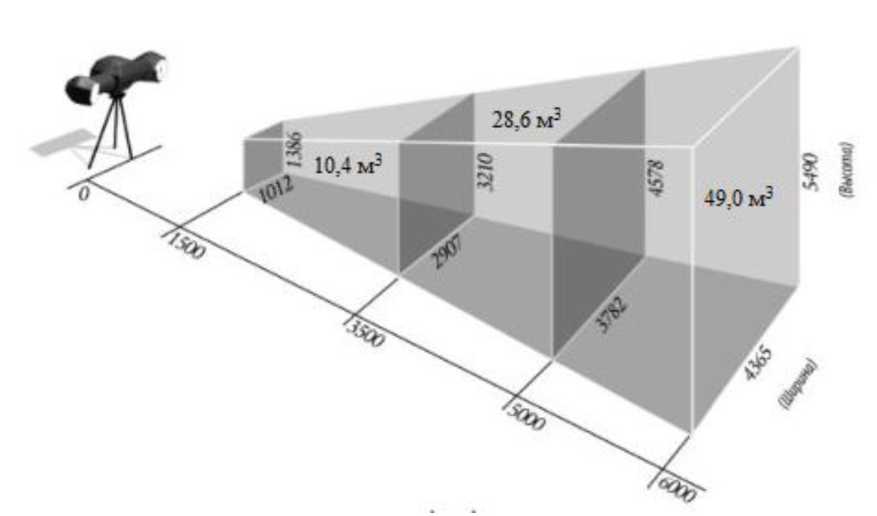

Рисунок 5 - Схема измерительных объёмов модификации AM.TECH TrackProbe Sharp

Заводские номера основных элементов системы в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр указываются на маркировочных наклейках, расположенных на нижней части корпуса. Заводским номером системы является заводской номер оптической системы слежения.

Нанесение знака поверки на средство измерений не предусмотрено.

В процессе эксплуатации системы не предусматривают внешних регулировок. Пломбирование системы не производится.
