Сведения о средстве измерений: 92100-24 Газоанализаторы

Номер по Госреестру СИ: 92100-24
92100-24 Газоанализаторы
(МС3045)

Назначение средства измерений:
Газоанализаторы МС3045 (далее - газоанализаторы) предназначены для непрерывного измерения объемной доли компонентов газовых смесей в промышленных выбросах, дымовых газах, технологических газах, биогазах и прочих газовых средах.

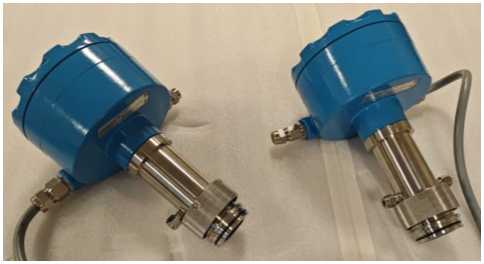

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 1

Внешний вид.
Газоанализаторы
Рисунок № 1

Общие сведения

Дата публикации - 13.05.2024
Срок свидетельства - 13.05.2029
Номер записи - 193959
ID в реестре СИ - 1416319
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

МС3045,

Производитель

Изготовитель - Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

MI_21 Регистрация типов СИ в ФГИС АРШИН по годам (год, кол-во)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 9
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№3310 от 2019.12.25 О переоформлении свидетельства об утверждении типа средства измерений № 57822 "Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ООО "НЛК "Содружество" и внесении изменений в описание типа

№635 от 2016.05.26 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии и мощности ООО "Окуловская бумажная фабрика"

№634 от 2016.05.26 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии и мощности ОАО "Дека"

№1170 от 2024.05.13 ПРИКАЗ_Об утверждении типов средств измерений (16)

№1170 от 2024.05.13 «Об утверждении типов средств измерений»

Наличие аналогов СИ: Газоанализаторы (МС3045)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
85067-22 01.04.2027	Системы экологического мониторинга, MS3550-М3 Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис") (РОССИЯ г. Москва)	ОТ МП	1 год
87946-23 27.01.2028	Системы экологического мониторинга, MS3550-М2 Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис") (РОССИЯ г. Москва)	ОТ МП	1 год
92100-24 13.05.2029	Газоанализаторы, МС3045 Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис") (РОССИЯ г. Москва)	ОТ МП	1 год
92725-24 25.07.2029	Анализаторы нефтепродуктов, МС2001 Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис") (РОССИЯ г. Москва)	ОТ МП	1 год

OW_11 Гистограммы распределения количества владельцев по поверкам и областям СИ

Внимание!!
Отчет долго строится.

На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы (МС3045)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		МС3045	11		9	2	0	11	9	2

Стоимость поверки Газоанализаторы (МС3045)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, предназначенное для управления газоанализаторами, считывания, отображения, хранения и передачи данных.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.

Влияние встроенного ПО СИ на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Номер версии (идентификационный номер) ПО, не ниже	V1.027.3 02
Цифровой идентификатор ПО	0e6139212e5a19a850bdd5be07a309ef
Алгоритм вычисления цифрового идентификатора ПО	MD5

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и паспорта типографским методом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 5 «Использование оборудования» документа «Газоанализаторы МС3045. Руководство по эксплуатации».

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ТУ 26.51.66-006-86414780-2023 Газоанализаторы МС3045. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «МС сервис» (OOO «МС сервис»)

ИНН 7724660773

Юридический адрес: 115477, г. Москва, ул. Кантемировская, д. 58, оф. 4044

Телефон: +74952349908

E-mail: info@ms-service.su

Изготовитель

; ООО ”МС сервис*
Г од изготовления; 2023
Заводской номер: 002
Темп. окр. среды: -20°...*60^вС
: Напряжение питания: 24В
■***0ткры6ать, отключив от сети' 1Ех db ИС Тб Gb                     I
№ RU C-RU.EX01.B.XXXXX       j
ООО "Проммаш тест инжиниринг" |
.              Газоанализатор МСЭ04 5
(блок излучателя) ИэготдЪьццель ООО "МС сервис'
Г од изготовления 2023
Заводской иоме^002
Темп окр. среды: -20*...*60*С Напряжение питания: 24В
'Открывать, отключив от сети" 1Ех db НС Тб Gb fT RU C-RUEX01B.XXXXX ООО “Проммаш тест инжиниринг',
Рисунок 2 - Место нанесения заводского номера
Программное обеспечение Газоанализаторы имеют встроенное программное обеспечение, предназначенное для управления газоанализаторами, считывания, отображения, хранения и передачи данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.
Влияние встроенного ПО СИ на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Номер версии (идентификационный номер) ПО, не ниже	V1.027.3 02
Цифровой идентификатор ПО	0e6139212e5a19a850bdd5be07a309ef
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики Таблица 2 - Метрологические характеристики

Определяемый компонент		Диапазон измерений объемной доли определяемого компонента^	Время установления показаний (Т90), с, не более	Пределы допускаемой приведенной к ВПИ погрешности, %¹⁾
Кислород	О₂	от 0 до 5 %	4	±4
		от 0 до 10 %		±4
		от 0 до 21 %		±2
		от 0 до 25 %		±2
		от 0 до 100 %		±2
Оксид углерода	CO	от 0 до 1000 млн^-1		±5
		от 0 до 10000 млн^-1		±5
		от 0 до 3 %		±3
		от 0 до 10%		±2
		от 0 до 50%		±2
		от 0 до 100 %		±2
Диоксид углерода	CO2	от 0 до 5 %		±3
		от 0 до 10 %		±3
		от 0 до 20 %		±2
Метан	CH4	от 0 до 200 млн^-1		±5
		от 0 до 500 млн^-1		±5
		от 0 до 1000 млн^-1		±5

Окончание таблицы 2

Определяемый компонент		Диапазон измерений объемной доли определяемого компонента^	Время установления показаний (Т90), с, не более	Пределы допускаемой приведенной к ВПИ погрешности, %¹⁾
Метан	CH4	от 0 до 5000 млн^-1	4	±5
		от 0 до 1 %		±4
		от 0 до 10 %		±4
		от 0 до 20%		±2
		от 0 до 50%		±2
		от 0 до 100 %		±2
Сероводород	H2S	от 0 до 5000 млн^-1		±3
		от 0 до 1 %		±2
		от 0 до 2%		±2
		от 0 до 5%		±2
		от 0 до 10 %		±2
		от 0 до 20%		±2
		от 0 до 50%		±2
		от 0 до 100 %		±2
Аммиак	NH3	от 0 до 100 млн^-1		±5
		от 0 до 200 млн^-1		±5
		от 0 до 500 млн^-1		±5
		от 0 до 1000 млн^-1		±5
		от 0 до 1%		±3
		от 0 до 2 %		±3
Фтороводород	HF	от 0 до 10 млн^-1		±15
		от 0 до 20 млн^-1		±10
		от 0 до 40 млн^-1		±10
		от 0 до 100 млн^-1		±10
		от 0 до 200 млн^-1		±10
Хлороводород	HCL	от 0 до 50 млн^-1		±12
		от 0 до 100 млн^-1		±12
		от 0 до 200 млн^-1		±12
		от 0 до 1000 млн^-1		±8
¹⁾ Диапазоны измерений и определяемые компоненты определяются при заказе.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры блока излучателя, мм, не более:
- ширина	192
- длина	379
- высота	192
Габаритные размеры блока приемника, мм, не более:
- ширина	192
- длина	379
- высота	192
Масса газоанализатора, кг, не более	25
Напряжение питания от источника постоянного тока, В, не более	24
Потребляемая электрическая мощность, Вт, не более	24

Окончание таблицы 3

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -20 до +60
Давление продувочного газа, МПа	от 0,3 до 0,8
Маркировка взрывозащиты	1 Ex db ПС T6 Gb X
Уровень защиты оболочки от попадания твердых предметов и воды по ГОСТ 14254-2015	IP66
Средний срок службы, лет	10

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским методом.
Комплектность средства измерений Таблица 4- Комплектность газоанализаторов

Наименование	Обозначение	Количество
Газоанализатор МС3045	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
Калибровочная камера^Х)	-	1 шт²⁾
Инфракрасный пульт дистанционного управления	-	1 шт.³⁾
¹⁾ В соответствии с заказной спецификацией; ²⁾ На каждый экземпляр средства измерений или на партию; ³⁾ На каждый экземпляр средства измерений.

Сведения о методиках (методах) измерений приведены в разделе 5 «Использование оборудования» документа «Газоанализаторы МС3045. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к средству измерений ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.66-006-86414780-2023 Газоанализаторы МС3045. Технические условия.
Правообладатель Общество с ограниченной ответственностью «МС сервис» (OOO «МС сервис»)
ИНН 7724660773
Юридический адрес: 115477, г. Москва, ул. Кантемировская, д. 58, оф. 4044
Телефон: +74952349908
E-mail: info@ms-service.su
Общество с ограниченной ответственностью «МС сервис» (OOO «МС сервис») ИНН 7724660773
Юридический адрес: 115477, г. Москва, ул. Кантемировская, д. 58, оф. 4044 Адреса мест осуществления деятельности:
420095, Республика Татарстан, г. Казань, тер. Химград, д. 134, зд. 80;
115477, г. Москва, ул. Кантемировская, д. 58, оф. 4044
Телефон: +74952349908
E-mail: info@ms-service.su

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2

Правообладатель

Общество с ограниченной ответственностью «МС сервис» (OOO «МС сервис»)
ИНН 7724660773
Юридический адрес: 115477, г. Москва, ул. Кантемировская, д. 58, оф. 4044
Телефон: +74952349908
E-mail: info@ms-service.su

Газоанализаторы представляют собой автоматические одноканальные приборы непрерывного действия.

Конструктивно газоанализаторы состоят из блока приемника и блока излучателя, модуля продувки и распределительной коробки, фланцевых соединений, кранов (в соответствии с техническим заказом). Возможно исполнение газоанализаторов для установки на байпас с добавлением проточной ячейки, подключаемой к блоку излучателя и блоку приемника соединенным между собой электрическим кабелем.

Принцип измерения основан на инфракрасной одноволновой спектроскопии с настраиваемым диодным лазером. Газоанализаторы предназначены для измерения концентрации O2, СО, СО2, CH4, H2S, NH3, HF, HCl.

Газоанализаторы выполняют следующие функции:

- индикация результатов измерений на цифровом дисплее;
- передача данных через: токовый аналоговый выход от 4 до 20 мА, интерфейсы RS-232 и RS-485, протокол Modbus RTU.

Нанесение знака поверки на газоанализаторы не предусмотрено.

Пломбирование газоанализаторов не предусмотрено.

Газоанализаторы имеют заводские номера, которые наносятся печатным способом в виде цифрового обозначения на идентификационную табличку, наклеенную на панель блока приёмника и на панель блока излучателя.

Заводской номер, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру блока приемника. Сведения о заводском номере блока излучателя, входящего в состав средства измерений, указываются в паспорте.

Внешний вид. Газоанализаторы (МС3045), http://oei-analitika.ru

Рисунок 1 - Общий вид газоанализаторов МС3045

Место нанесения заводского номера

Газоаналиэатор МС304! (блок приемника)^-**' Изготовитель; ООО ”МС сервис*

Г од изготовления; 2023

Заводской номер: 002

Темп. окр. среды: -20°...*60^вС

: Напряжение питания: 24В

■***0ткры6ать, отключив от сети' 1Ех db ИС Тб Gb I

№ RU C-RU.EX01.B.XXXXX j

ООО "Проммаш тест инжиниринг" |

. Газоанализатор МСЭ04 5

(блок излучателя) ИэготдЪьццель ООО "МС сервис'

Г од изготовления 2023

Заводской иоме^002

Темп окр. среды: -20*...*60*С Напряжение питания: 24В

'Открывать, отключив от сети" 1Ех db НС Тб Gb fT RU C-RUEX01B.XXXXX ООО “Проммаш тест инжиниринг',

Рисунок 2 - Место нанесения заводского номера

Таблица 4- Комплектность газоанализаторов

Наименование	Обозначение	Количество
Газоанализатор МС3045	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.
Калибровочная камера^Х)	-	1 шт²⁾
Инфракрасный пульт дистанционного управления	-	1 шт.³⁾
¹⁾ В соответствии с заказной спецификацией; ²⁾ На каждый экземпляр средства измерений или на партию; ³⁾ На каждый экземпляр средства измерений.

Таблица 2 - Метрологические характеристики

Определяемый компонент		Диапазон измерений объемной доли определяемого компонента^	Время установления показаний (Т90), с, не более	Пределы допускаемой приведенной к ВПИ погрешности, %¹⁾
Кислород	О₂	от 0 до 5 %	4	±4
		от 0 до 10 %		±4
		от 0 до 21 %		±2
		от 0 до 25 %		±2
		от 0 до 100 %		±2
Оксид углерода	CO	от 0 до 1000 млн^-1		±5
		от 0 до 10000 млн^-1		±5
		от 0 до 3 %		±3
		от 0 до 10%		±2
		от 0 до 50%		±2
		от 0 до 100 %		±2
Диоксид углерода	CO2	от 0 до 5 %		±3
		от 0 до 10 %		±3
		от 0 до 20 %		±2
Метан	CH4	от 0 до 200 млн^-1		±5
		от 0 до 500 млн^-1		±5
		от 0 до 1000 млн^-1		±5

Окончание таблицы 2

Определяемый компонент		Диапазон измерений объемной доли определяемого компонента^	Время установления показаний (Т90), с, не более	Пределы допускаемой приведенной к ВПИ погрешности, %¹⁾
Метан	CH4	от 0 до 5000 млн^-1	4	±5
		от 0 до 1 %		±4
		от 0 до 10 %		±4
		от 0 до 20%		±2
		от 0 до 50%		±2
		от 0 до 100 %		±2
Сероводород	H2S	от 0 до 5000 млн^-1		±3
		от 0 до 1 %		±2
		от 0 до 2%		±2
		от 0 до 5%		±2
		от 0 до 10 %		±2
		от 0 до 20%		±2
		от 0 до 50%		±2
		от 0 до 100 %		±2
Аммиак	NH3	от 0 до 100 млн^-1		±5
		от 0 до 200 млн^-1		±5
		от 0 до 500 млн^-1		±5
		от 0 до 1000 млн^-1		±5
		от 0 до 1%		±3
		от 0 до 2 %		±3
Фтороводород	HF	от 0 до 10 млн^-1		±15
		от 0 до 20 млн^-1		±10
		от 0 до 40 млн^-1		±10
		от 0 до 100 млн^-1		±10
		от 0 до 200 млн^-1		±10
Хлороводород	HCL	от 0 до 50 млн^-1		±12
		от 0 до 100 млн^-1		±12
		от 0 до 200 млн^-1		±12
		от 0 до 1000 млн^-1		±8
¹⁾ Диапазоны измерений и определяемые компоненты определяются при заказе.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры блока излучателя, мм, не более:
- ширина	192
- длина	379
- высота	192
Габаритные размеры блока приемника, мм, не более:
- ширина	192
- длина	379
- высота	192
Масса газоанализатора, кг, не более	25
Напряжение питания от источника постоянного тока, В, не более	24
Потребляемая электрическая мощность, Вт, не более	24

Окончание таблицы 3

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающей среды, °С	от -20 до +60
Давление продувочного газа, МПа	от 0,3 до 0,8
Маркировка взрывозащиты	1 Ex db ПС T6 Gb X
Уровень защиты оболочки от попадания твердых предметов и воды по ГОСТ 14254-2015	IP66
Средний срок службы, лет	10

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

MI_21 Регистрация типов СИ в ФГИС АРШИН по годам (год, кол-во)

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Газоанализаторы (МС3045)

Все средства измерений Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис")

OW_11 Гистограммы распределения количества владельцев по поверкам и областям СИ

Кто поверяет Газоанализаторы (МС3045)

Стоимость поверки Газоанализаторы (МС3045)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Описание средства измерений Газоанализаторы (МС3045)

Комплектность средства измерений Газоанализаторы (МС3045)

Метрологические и технические характеристики Газоанализаторы (МС3045)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

MI_21 Регистрация типов СИ в ФГИС АРШИН по годам (год, кол-во)

Статистика

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Газоанализаторы (МС3045)

Все средства измерений Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис")

OW_11 Гистограммы распределения количества владельцев по поверкам и областям СИ

Кто поверяет Газоанализаторы (МС3045)

Стоимость поверки Газоанализаторы (МС3045)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Описание средства измерений Газоанализаторы (МС3045)

Описание средства измерений Газоанализаторы (МС3045)

Комплектность средства измерений Газоанализаторы (МС3045)

Комплектность средства измерений Газоанализаторы (МС3045)

Метрологические и технические характеристики Газоанализаторы (МС3045)

Метрологические и технические характеристики Газоанализаторы (МС3045)

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
