Номер по Госреестру СИ: 87946-23
87946-23 Системы экологического мониторинга
(MS3550-М2)
Назначение средства измерений:
Системы экологического мониторинга MS3550-M2 (далее - системы) предназначены для:
- автоматических непрерывных измерений объемной доли (массовой концентрации) загрязняющих веществ - оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), закиси азота (N2O), аммиака (NH3), диоксида серы (SO2), метана (СН4), хлористого водорода (HCl), фтористого водорода (HF), суммы углеводородов (в пересчете на пропан или гексан), сероводорода (H2S), твердых (взвешенных) частиц, а также объемной доли диоксида углерода (СО2), кислорода (О2) и паров воды (Н2О), скорости потока, температуры и давления в отходящих или технологических газах промышленных предприятий;
- расчета объемного расхода, массового и валового выбросов загрязняющих веществ;
- сбора, обработки, визуализации, хранения полученных данных, представления полученных результатов в различных форматах;
- передачи по запросу накопленной информации на внешний удаленный компьютер (сервер).

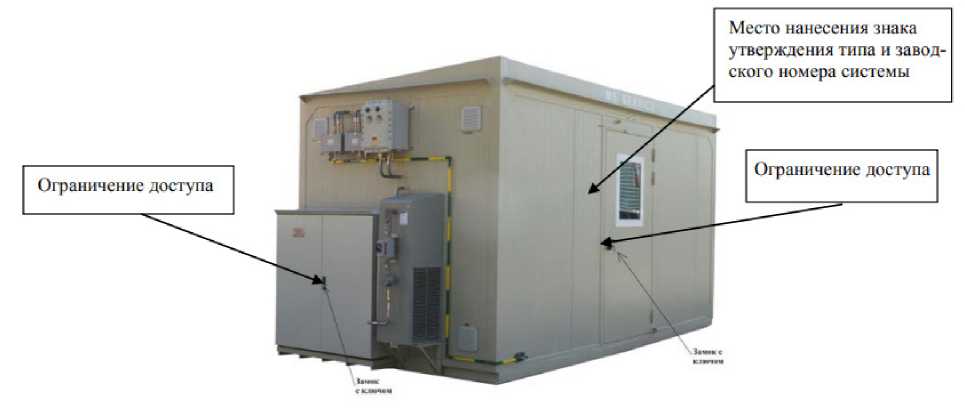

Внешний вид.
Системы экологического мониторинга
Рисунок № 1
Внешний вид.
Системы экологического мониторинга
Рисунок № 2

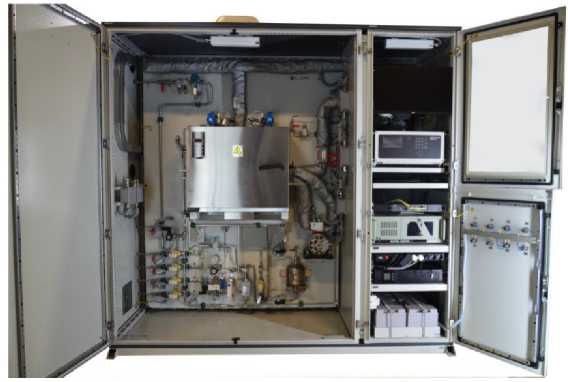

Внешний вид.
Системы экологического мониторинга
Рисунок № 3

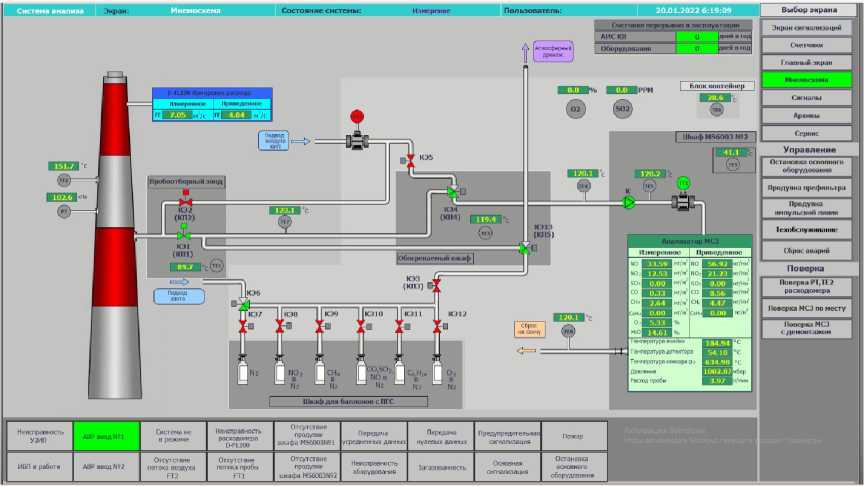

Внешний вид.
Системы экологического мониторинга
Рисунок № 4
Общие сведения
Дата публикации - 30.01.2023
Срок свидетельства - 27.01.2028
Номер записи - 189974
ID в реестре СИ - 1405378
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 23
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 18
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№171 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Системы экологического мониторинга (MS3550-М2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85067-22 01.04.2027 |
Системы экологического мониторинга, MS3550-М3 Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87946-23 27.01.2028 |
Системы экологического мониторинга, MS3550-М2 Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92100-24 13.05.2029 |
Газоанализаторы, МС3045 Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92725-24 25.07.2029 |
Анализаторы нефтепродуктов, МС2001 Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Системы экологического мониторинга (MS3550-М2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 21 | 18 | 3 | 0 | 21 | 18 | 3 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Системы экологического мониторинга (MS3550-М2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) систем экологического мониторинга MS3550-M2 состоит из трех уровней:
-
- уровень встроенного ПО основных устройств системы (газоанализатора, расходомера, датчиков давления и температуры);
-
- уровень встроенного прикладного ПО программируемого логического контроллера СК-1000/ Siemens Simatic S7-1200/ Siemens Simatic S7-1500/ ПЛК160/ ПЛК200/ REGUL RX00/ MKLogic-500;
-
- диспетчерский уровень - автономное прикладное ПО Siemens WinCC SCADA или MasterSCADA.
Встроенное ПО основных устройств системы специально разработано изготовителями соответствующих основных устройств и обеспечивает передачу измерительной информации в контроллер системы.
Прикладное ПО программируемого логического контроллера СК-1000/ Siemens Simatic S7-1200/ Siemens Simatic S7-1500/ ПЛК160/ ПЛК200/ REGUL RX00/ MKLogic-500 производит приём, преобразование и обработку результатов измерений, является метрологически значимым.
Прикладное ПО программируемого логического контроллера СК-1000/ Siemens Simatic S7-1200/ Siemens Simatic S7-1500/ ПЛК160/ ПЛК200/ REGUL RX00/ MKLogic-500 реализует следующие расчетные алгоритмы:
- расчёт результатов измерений параметров по значениям аналоговых, цифровых и/или релейных сигналов, поступающих от газоанализатора, расходомера, анализатора пыли, датчиков давления и температуры;
- приведение результатов измерений массовой концентрации определяемых компонентов и расхода дымовых газов к нормальным условиям, сухому газу;
- расчет объема массового и валового выбросов загрязняющих веществ в атмосферу в г/с, кг/ч или тонн/год;
- сравнение результатов измерений с заданными пороговыми уставками.
Прикладное ПО Siemens WinCC SCADA или MasterSCADA обеспечивает выполнение следующих функций:
- отображение текущих результатов измерений и просмотр архива;
- представление на мнемосхеме состояния основных узлов системы, таких как насосы, клапаны и т.п.;
- управление в ручном режиме элементами системы;
- отображение предаварийных и аварийных состояний, квитирование состояний;
- функция автоматической и ручной «заморозки» архивирования показаний в аварийных режимах и на время проведения сервисных работ;
- настройки уставок предаварийных и аварийных состояний;
- передача данных на сервер системы мониторинга и/или внешний компьютер (сервер).
ПО Siemens WinCC SCADA или MasterSCADA является метрологически значимым.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик измерительных каналов системы
Программное обеспечение контроллера СК-1000/ Siemens Simatic S7-1200/ Siemens Simatic S7-1500/ ПЛК160/ ПЛК200/ REGUL RX00/ MKLogic-500 и Siemens WinCC SCADA или MasterSCADA имеет защиту от несанкционированного доступа и оперирования, защита осуществляется путем запроса пароля у пользователя.
Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО системы приведены в таблицах 2-41).
Таблица 2 - Идентификационные данные ПО на основе контроллеров СК-1000/ Siemens Simatic
S7-1200/ Siemens Simatic S7-1500 и Siemens WinCC SCADA
|
Идентификационные данные (признаки) |
Значение | |||
|
Наименование контроллера |
S7-1200 |
S7-1500 |
СК-1000 |
WinCC SCADA |
|
Наименование ПО |
MS3550М2.1 |
MS3550М2.2 |
MS3550М2.3 |
SCADA М2 .1 |
|
Номер версии (идентификационный номер) ПО |
2.0 |
2.0 |
2.0 |
15.1 |
|
Цифровой идентификатор ПО |
F1B2D432073B5 82AB465EE7804 C6868F |
109DE4FD0A 18E142EF9A3 531D9EDA60 D1 |
F1B2D432073B582 AB465EE7804C686 8F |
94E1D90BD 29A6D22BE 31D2228890 0533 |
|
Алгоритм вычисления цифрового индикатора |
MD5 |
MD5 |
MD5 |
MD5 |
| ||||
1) Определяется при заказе для конкретного объекта
Таблица 3 - Идентификационные данные ПО на основе контроллеров ПЛК160/ ПЛК200 и Mas-
terSCADA
|
Идентификационные данные (признаки) |
Значение | ||
|
Наименование контроллера |
ПЛК160 |
ПЛК200 |
MasterSCADA |
|
Наименование ПО |
MS3550M2.4 |
MS3550M2.5 |
SCADA_M2.2 |
|
Номер версии (идентификационный номер) ПО |
2.0 |
2.0 |
3.х |
|
Цифровой идентификатор ПО |
12209CB6F3BE0D03 33EE0B7C338EE3B |
15C0BC0EBE1742D0 A4B740FB7111DE0 |
B2A89E0E2FEC82F 67DD5628FD71339 70 |
|
Алгоритм вычисления цифрового индикатора |
MD5 |
MD5 |
MD5 |
| |||
Таблица 4 - Идентификационные данные ПО на основе контроллеров REGUL RX00/ MKLogic-
500 и MasterSCADA
|
Идентификационные данные (признаки) |
Значение | ||
|
Наименование контроллера |
REGUL RX00 |
MKLogic-500 |
MasterSCADA |
|
Наименование ПО |
MS3550M2.6 |
MS3550M2.7 |
SCADA_M2.3 |
|
Номер версии (идентификационный номер) ПО |
2.0 |
2.0 |
3.х |
|
Цифровой идентификатор ПО |
32B01794DE1FB835 20889D769EE |
CAC05E53787EE0D48 22275DA7C |
65602F29BC3F706 A41113AED3D |
|
Алгоритм вычисления цифрового индикатора |
MD5 |
MD5 |
MD5 |
| |||
Знак утверждения типа
Знак утверждения типа наноситсяна табличку, закрепленную на дверце шкафа с контроллером методом наклейки, и на титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Системы экологического мониторинга MS3550-M2. Руководство по эксплуатации», раздел 5 «Устройство и принцип работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - Г107 Па»;
Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1А0’16 до 100 А»;
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражения и оптической плотности в диапазоне длин волн 0,2 - 20,0 мкм»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 8.558-2012 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ Р 8.958-2019 ГСИ. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний;
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия;
ГОСТ Р ИСО 10396-2012 Выбросы стационарных источников. Отбор проб при автоматическом определении содержания газов с помощью постоянно установленных систем мониторинга;
Системы экологического мониторинга MS3550-M2. Технические условия. ТУ СЕРЦ - 421451 -003 (ТУ 26.51.66-002-86414780-2021).
ПравообладательОбщество с ограниченной ответственностью «МС сервис» (ООО «МС сервис») ИНН 7724660773
Адрес: 115477, г. Москва, ул. Кантемировская, 58, оф. 4044
Телефон: 8 (495) 234-9908
Web-сайт: http://www. ms-service.com
E-mail: info@ms-service.su
Изготовитель
«МС сервис»,
Россия
«EcoChem Analytics»,
США
|
(в пересчете на пропан или гексан) фтористый водород (HF) хлористый водород (HCl) пары воды (Н2О) |
ИК-спектроскопия |
Газоанализаторы промышленые LaserGas исполнений LaserGas II SP, LaserGas II MP (регистрационный № 83417-21) |
Фирма «NEO Monitors AS», Норвегия |
|
Кислород (О2) |
Электрохимический (с циркониевой ячейкой) |
Газоанализатор инфракрасный многокомпонентный МС3002 (регистрационный № 82526-21 |
ООО «МС сервис», Россия |
|
Г азоанализатор MC3 (регистрационный № 73213-18) |
Фирма EcoChem Analytics, США | ||
|
ИК-спектроскопия |
Г азоанализаторы промышленные LaserGas исполнений LaserGas II SP, LaserGas II MP (регистрационный № 83417-21) |
Фирма «NEO Monitors AS», Норвегия | |
|
Сероводород (H2S) |
ИК-спектроскопия | ||
|
Температура газового потока |
Термоэлектрический |
Термопреобразователи с унифицированным выходным сигналом: - Метран-270, Метран-270-Ex (регистрационный № 21968-11); - Метран-2700 (регистрационный № 38548-13); |
АО «ПГ «Метран», Россия |
|
Преобразователи температуры Метран-280, Метран-280-Ex (регистрационный. № 23410-13) | |||
|
Терморезисторный |
Термопреобразователи с унифицированным выходным сигналом: - Метран-270, Метран-270-Ex (регистрационный № 21968-11); - Метран-2700 (регистрационный. № 38548-13) | ||
|
Преобразователи температуры Метран-280, Метран-280-Ex (регистрационный № 23410-13) | |||
|
Термоэлектрический |
Термопреобразователи с унифицированным выходным сигналом ТххУ модификаций ТСПУ-205-М/ ТСПУ-205-Н (регистрационный № 68499-17) |
ООО НПП «ЭЛЕМЕР», Россия | |
|
Термоэлектрический/ терморезисторный |
Термопреобразователи универсальные ТПУ 0304 (регистрационный № 50519-17) | ||
|
Давление газового потока |
Тензорезистивный эффект |
Датчики давления Метран-150 (рег. № 32854-13): -датчики абсолютного давления; -датчики избыточного давления |
АО «ПГ «Метран», Россия |
|
Давление газового потока |
Принцип дифференциального конденсатора |
Датчики давления Метран-150 (рег. № 32854-13): - датчики избыточного давлеия; - датчики разности давления |
АО «ПГ «Метран», Россия |
|
Давление газового потока |
Тензорезистивный эффект |
Преобразователи давления измерительные АИР-20/М2 (регистрационный № 63044-16) |
ООО НПП "ЭЛЕМЕР", Россия |
|
Скорость газового потока (расчет значения объемного расхода) |
Ультразвуковой |
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ (регистрационный № 80169-20) |
АО «Взлет», Россия |
|
Измеритель скорости потока D-FL 220 (регистрационный № 53691-13) |
Фирма «DURAG GmbH», Германия | ||
|
Ультразвуковой |
Расходомер газа ультразвуковой FLOWSIC100 (регистрационный № 43980-10) |
Фирма «SICK AG», Германия | |
|
По перепаду давления |
Измеритель скорости потока D-FL 100 (регистрационный № 66707-17) |
Фирма «DURAG GmbH», Германия | |
|
Твердые (взвешенные) частицы |
Оптический |
Пылеизмерители лазерные ЛПИ-05 (регистрационный № 47934-11) |
ООО НТЦ «ПРОМПРИ- БОР», Россия |
|
Анализатор пыли FW модели FWE200DH (регистрационный № 71392-18) |
Фирма «SICK AG», Г ермания | ||
|
Анализаторы пыли LaserDust (регистрационный № 84815-22) |
Фирма «NEO Monitors AS», Норвегия |
Нижний уровень включает средства измерений (СИ) утвержденного типа, приведенные в таблице 1:
- газоаналитические каналы системы, состоящие из пробоотборного зонда с обратной продувкой, обогреваемой линии отбора и транспортировки пробы, устройств подготовки пробы и газоанализаторов МС3, МС3002, LaserGas исполнений LaserGas II SP, LaserGas II MP;
-газоанализаторы LaserGas исполнений LaserGas II SP, LaserGas II MP, датчики измерения температуры, давления, скорости и массовой концентрации пыли, установленные непосредственно на трубе отходящих газов.
Верхний уровень является системой программируемого управления и мониторинга, реализованной на базе логического программируемого контроллера СК-1000 (регистрационный № 65685-16, изготовитель АО «СибКом», г. Уфа), или на базе контроллера Siemens Simatic S7-1200 (регистрационный № 63339-16, изготовитель «Siemens AG», Германия), или на базе контроллера Siemens Simatic S7-1500 (регистрационный № 60314-15), изготовитель «Siemens AG», Германия), или на базе контроллера ПЛК160 (регистрационный № 48599-11,
Лист № 4 Всего листов 25 изготовитель ООО «ПО ОВЕН», г. Москва), или на базе контроллера ПЛК200 (регистрационный № 84822-22, изготовитель ООО «ПО ОВЕН», г. Москва), или на базе контроллера REGUL RX00 (регистрационный № 63776-16, изготовитель ООО «Прософт-Системы», г.Екатерин-бург), или на базе контроллера MKLogic-500 (регистрационный № 65683-16, изготовитель АО «Нефтеавтоматика», г. Уфа), промышленного компьютера под управлением ОС семейства Microsoft Windows или Linux со специализированным программным обеспечением.
Обмен данными между контроллером и персональным компьютером осуществляется по интерфейсу Ethernet. Связь системы с удаленным сервером/операторной осуществляется в цифровой форме по следующим протоколам: интерфейс Ethernet (протоколы OPC-DA, OPC-HDA, SQL, Modbus TCP/IP), интерфейс RS-485 (протокол Modbus RTU).
Передача измерительной информации от элементов системы к контроллеру осуществляется при помощи аналоговых (от 4 до 20 мА), цифровых и/или релейных выходных сигналов.
Система выполняет следующие основные функции:
- принудительный отбор пробы отходящих газов;
- очистка пробы от загрязнений и подготовка пробы к анализу в соответствии со спецификацией газоанализатора;
- транспортировка пробы с помощью подогреваемой линии с автоматическим контролем температуры и возможностью продувки чистым воздухом или азотом, или очистка линии паром при температуре выше 100 оС;
- измерение объемной доли (массовой концентрации) загрязняющих веществ, кислорода (О2) и паров воды (Н2О);
- измерение температуры, давления, скорости, массовой концентрации твердых (взвешенных) частиц;
- приведение результатов измерений к нормальным условиям (0 оС и 101,3 кПа);
- приведение результатов измерений к сухому газу;
- усреднение результатов измерений за 20 мин;
- расчет объемного расхода газового потока, массового (в г/с, кг/ч) и валового (т/год) выбросов загрязняющих веществ в атмосферу;
- сбор, хранение и передача данных во внешнюю сеть.
Результаты измерений от всех измерительных каналов передаются на контроллер системы, который проводит преобразование, обработку и хранение результатов измерений, осуществляет передачу на удаленный сервер и персональный компьютер (ПК), установленный в шкафу системы. ПК представляет собой автоматизированное рабочее место (АРМ) оператора, основные функции которого:
- отображение текущих результатов измерений;
- отображение расчетных данных;
- представление на мнемосхеме состояния основных узлов системы, таких как насосы, клапаны и т.п.;
- управление в ручном режиме элементами системы;
- отображение предаварийных и аварийных состояний, квитирование состояний;
- функция автоматической и ручной «заморозки» архивирования показаний в аварийных режимах и на время проведения сервисных работ;
- настройки уставок предаварийных и аварийных состояний;
- передача данных на сервер системы мониторинга.
Газоанализаторы МС3, МС3002, LaserGas исполнений LaserGas II SP, LaserGas II MP, система подготовки пробы и система программируемого управления и мониторинга размещаются в блок-контейнере. Допускается поставка элементов системы в виде шкафов. Блок-контейнер или шкафы системы, по требованию заказчика, могут быть оснащены системами кондиционирования воздуха, отопления и освещения, пожарной сигнализацией, системой контроля доступа, датчиками загазованности (газоанализаторами).
Общий вид блок-контейнера системы с указанием мест ограничения от несанкционированного доступа представлены на рисунке 1, знак утверждения типа и заводские номера систем наносятся на маркировочную табличку, закрепленную на дверце шкафа с контроллером системы, общий вид таблички представлен на рисунке 2, общий вид внутри шкафов системы -на рисунке 3, на рисунке 4 - общий вид панели АРМ оператора.
Нанесение знака поверки на СИ не предусмотрено.
Место нанесения знака утверждения типа и заводского номера системыОграничение доступа
Ограничение доступа
Рисунок 1 - Общий вид блок-контейнера системы MS3550-M2 (исполнение в блок-контейнере).
ООО "МС сервис" www.ms-service.com
ЕНЕСистема экологического мониторинга
MS3550-M2
Дата изготовления: '''.,2Р| Iг. Зав. №. I 1
ТУ 26.51.66-002-86^ К 780-2021 Uh 380 В, f 50 Гц
Токр -50...+50 °C
ИЗГ0 ТОВЛЕНО В РОССИИ
Рисунок 2 - Общий вид маркировочной таблички
Рисунок 3 - Общий вид внутри шкафов системы MS3550-M2 (исполнение в виде шкафа)
Рисунок 4 - Общий вид панели АРМ оператораПрограммное обеспечение Программное обеспечение (ПО) систем экологического мониторинга MS3550-M2 состоит из трех уровней:
-
- уровень встроенного ПО основных устройств системы (газоанализатора, расходомера, датчиков давления и температуры);
-
- уровень встроенного прикладного ПО программируемого логического контроллера СК-1000/ Siemens Simatic S7-1200/ Siemens Simatic S7-1500/ ПЛК160/ ПЛК200/ REGUL RX00/ MKLogic-500;
-
- диспетчерский уровень - автономное прикладное ПО Siemens WinCC SCADA или MasterSCADA.
Прикладное ПО программируемого логического контроллера СК-1000/ Siemens Simatic S7-1200/ Siemens Simatic S7-1500/ ПЛК160/ ПЛК200/ REGUL RX00/ MKLogic-500 производит приём, преобразование и обработку результатов измерений, является метрологически значимым.
Прикладное ПО программируемого логического контроллера СК-1000/ Siemens Simatic S7-1200/ Siemens Simatic S7-1500/ ПЛК160/ ПЛК200/ REGUL RX00/ MKLogic-500 реализует следующие расчетные алгоритмы:
- расчёт результатов измерений параметров по значениям аналоговых, цифровых и/или релейных сигналов, поступающих от газоанализатора, расходомера, анализатора пыли, датчиков давления и температуры;
- приведение результатов измерений массовой концентрации определяемых компонентов и расхода дымовых газов к нормальным условиям, сухому газу;
- расчет объема массового и валового выбросов загрязняющих веществ в атмосферу в г/с, кг/ч или тонн/год;
- сравнение результатов измерений с заданными пороговыми уставками.
Прикладное ПО Siemens WinCC SCADA или MasterSCADA обеспечивает выполнение следующих функций:
- отображение текущих результатов измерений и просмотр архива;
- представление на мнемосхеме состояния основных узлов системы, таких как насосы, клапаны и т.п.;
- управление в ручном режиме элементами системы;
- отображение предаварийных и аварийных состояний, квитирование состояний;
- функция автоматической и ручной «заморозки» архивирования показаний в аварийных режимах и на время проведения сервисных работ;
- настройки уставок предаварийных и аварийных состояний;
- передача данных на сервер системы мониторинга и/или внешний компьютер (сервер).
ПО Siemens WinCC SCADA или MasterSCADA является метрологически значимым.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик измерительных каналов системы
Программное обеспечение контроллера СК-1000/ Siemens Simatic S7-1200/ Siemens Simatic S7-1500/ ПЛК160/ ПЛК200/ REGUL RX00/ MKLogic-500 и Siemens WinCC SCADA или MasterSCADA имеет защиту от несанкционированного доступа и оперирования, защита осуществляется путем запроса пароля у пользователя.
Уровень защиты - «средний» по Р 50.2.077-2014.
Идентификационные данные ПО системы приведены в таблицах 2-41).
Таблица 2 - Идентификационные данные ПО на основе контроллеров СК-1000/ Siemens Simatic
S7-1200/ Siemens Simatic S7-1500 и Siemens WinCC SCADA
|
Идентификационные данные (признаки) |
Значение | |||
|
Наименование контроллера |
S7-1200 |
S7-1500 |
СК-1000 |
WinCC SCADA |
|
Наименование ПО |
MS3550М2.1 |
MS3550М2.2 |
MS3550М2.3 |
SCADA М2 .1 |
|
Номер версии (идентификационный номер) ПО |
2.0 |
2.0 |
2.0 |
15.1 |
|
Цифровой идентификатор ПО |
F1B2D432073B5 82AB465EE7804 C6868F |
109DE4FD0A 18E142EF9A3 531D9EDA60 D1 |
F1B2D432073B582 AB465EE7804C686 8F |
94E1D90BD 29A6D22BE 31D2228890 0533 |
|
Алгоритм вычисления цифрового индикатора |
MD5 |
MD5 |
MD5 |
MD5 |
| ||||
Таблица 3 - Идентификационные данные ПО на основе контроллеров ПЛК160/ ПЛК200 и Mas-
terSCADA
|
Идентификационные данные (признаки) |
Значение | ||
|
Наименование контроллера |
ПЛК160 |
ПЛК200 |
MasterSCADA |
|
Наименование ПО |
MS3550M2.4 |
MS3550M2.5 |
SCADA_M2.2 |
|
Номер версии (идентификационный номер) ПО |
2.0 |
2.0 |
3.х |
|
Цифровой идентификатор ПО |
12209CB6F3BE0D03 33EE0B7C338EE3B |
15C0BC0EBE1742D0 A4B740FB7111DE0 |
B2A89E0E2FEC82F 67DD5628FD71339 70 |
|
Алгоритм вычисления цифрового индикатора |
MD5 |
MD5 |
MD5 |
| |||
500 и MasterSCADA
|
Идентификационные данные (признаки) |
Значение | ||
|
Наименование контроллера |
REGUL RX00 |
MKLogic-500 |
MasterSCADA |
|
Наименование ПО |
MS3550M2.6 |
MS3550M2.7 |
SCADA_M2.3 |
|
Номер версии (идентификационный номер) ПО |
2.0 |
2.0 |
3.х |
|
Цифровой идентификатор ПО |
32B01794DE1FB835 20889D769EE |
CAC05E53787EE0D48 22275DA7C |
65602F29BC3F706 A41113AED3D |
|
Алгоритм вычисления цифрового индикатора |
MD5 |
MD5 |
MD5 |
| |||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Газоанализатор МС3002 | ||||||
|
Оксид углерода (СО) |
от 0 до 75 |
- |
от 0 до 75 |
- |
±8 |
- |
|
от 0 до 500 |
- |
от 0 до 75 включ. |
- |
±8 |
- | |
|
св. 75 до 500 |
- |
- |
±8 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±8 |
- | |
|
св. 100 до 1000 |
- |
- |
±8 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±8 |
- | |
|
св. 1000 до 5000 |
- |
- |
±8 | |||
|
от 0 до 60000 |
- |
от 0 до 10000 |
- |
±8 |
- | |
|
св.10000 до 600004) |
- |
- |
±8 | |||
|
Диоксид серы (SO2) |
от 0 до 75 |
- |
от 0 до 75 |
- |
±16 |
- |
|
от 0 до 500 |
- |
от 0 до 75 включ. |
- |
±16 |
- | |
|
св. 75 до 500 |
- |
- |
±16 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±13 |
- | |
|
св. 100 до 1000 |
- |
- |
±13 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±10 |
- | |
|
св. 1000 до 5000 |
- |
- |
±10 | |||
|
от 0 до 10000 |
- |
от 0 до 2000 включ. |
- |
±8 |
- | |
|
- |
св. 2000 до 10000 |
- |
- |
±8 | ||
|
- |
от 0 до 10 |
- |
от 0 до 1,0 включ. |
±7 |
- | |
|
св. 1,0 до 10 |
- |
±7 | ||||
|
- |
от 0 до 40 |
- |
от 0 до 10 включ. |
±5 |
- | |
|
св. 10 до 20 |
- |
±5 | ||||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Оксид азота (NO) |
от 0 до 50 |
- |
от 0 до 50 |
- |
±16 |
- |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±16 |
- | |
|
св. 50 до 200 |
- |
- |
±16 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±13 |
- | |
|
св. 100 до 1000 |
- |
- |
±13 | |||
|
от 0 до 7000 |
- |
от 0 до 1000 включ. |
- |
±10 |
- | |
|
св. 1000 до 7000 |
- |
- |
±10 | |||
|
от 0 до 10000 |
- |
от 0 до 1000 включ. |
- |
±10 |
- | |
|
св. 1000 до 10000 |
- |
- |
±10 | |||
|
Аммиак (NH3) |
от 0 до 30 |
- |
от 0 до 30 |
- |
±24 |
- |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±16 |
- | |
|
св.50 до 200 |
- |
- |
±16 | |||
|
от 0 до 500 |
- |
от 0 до 100 включ. |
- |
±13 |
- | |
|
св.100 до 500 |
- |
- |
±13 | |||
|
Диоксид азота (NO2) Диоксид азота (NO2) |
от 0 до 50 |
- |
от 0 до 50 включ. |
- |
±16 |
- |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±16 |
- | |
|
св. 50 до 200 |
- |
- |
±16 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±13 |
- | |
|
св. 100 до 1000 |
- |
- |
±13 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±10 |
- | |
|
св. 1000 до 5000 |
- |
- |
±10 | |||
|
от 0 до 10000 |
- |
от 0 до 1000 включ. |
- |
±10 |
- | |
|
св. 1000 до 10000 |
- |
- |
±10 | |||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Закись азота (N2O) |
от 0 до 50 |
- |
от 0 до 50 |
- |
±13 |
- |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±13 |
- | |
|
св.50 до 200 |
- |
- |
±13 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±10 |
- | |
|
св. 100 до 1000 |
- |
- |
±10 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±8 |
- | |
|
св. 1000 до 5000 |
- |
- |
±8 | |||
|
от 0 до 10000 |
- |
от 0 до 1000 включ. |
- |
±13 |
- | |
|
св. 1000 до 10000 |
- |
- |
±13 | |||
|
Метан (СН4) |
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±13 |
- |
|
св.50 до 200 |
- |
- |
±13 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±10 |
- | |
|
св. 100 до 1000 |
- |
- |
±10 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±8 |
- | |
|
св. 1000 до 5000 |
- |
- |
±8 | |||
|
Фтористый водород (HF) |
от 0 до 50 |
- |
от 0 до 10 включ. |
- |
±24 |
- |
|
св. 10 до 50 |
- |
- |
±24 | |||
|
от 0 до 100 |
- |
от 0 до 20 включ. |
- |
±24 |
- | |
|
св. 20 до 100 |
- |
- |
±24 | |||
|
от 0 до 500 |
- |
от 0 до 100 включ. |
- |
±16 |
- | |
|
св. 100 до 500 |
- |
- |
±16 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±16 |
- | |
|
св. 100 до 1000 |
- |
- |
±16 | |||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Хлористый водород (HCl) |
от 0 до 50 |
- |
от 0 до 10 включ. |
- |
±24 |
- |
|
св. 10 до 50 |
- |
- |
±24 | |||
|
от 0 до 100 |
- |
от 0 до 20 включ. |
- |
±24 |
- | |
|
св. 20 до 100 |
- |
- |
±24 | |||
|
от 0 до 500 |
- |
от 0 до 100 включ. |
- |
±16 |
- | |
|
св. 100 до 500 |
- |
- |
±16 | |||
|
от 0 до 1600 |
- |
от 0 до 200 включ. |
- |
±16 |
- | |
|
св. 200 до 1600 |
- |
- |
±16 | |||
|
Сумма уг-леводоро-дов (в пересчете на пропан или гексан) |
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±13 |
- |
|
св.50 до 200 |
- |
- |
±13 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±10 |
- | |
|
св. 100 до 1000 |
- |
- |
±10 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±8 |
- | |
|
св. 1000 до 5000 |
- |
- |
±8 | |||
|
Диоксид углерода (СО) |
- |
от 0 до 20 |
- |
от 0 до 5 включ. |
±8 |
- |
|
св.5 до 20 |
- |
±8 | ||||
|
- |
от 0 до 50 |
- |
от 0 до 20 включ. |
±8 |
- | |
|
св. 20 до 50 |
- |
±8 | ||||
|
Кислород (О) |
- |
от 0 до 25 |
- |
от 0 до 5 включ. |
±8 |
- |
|
- |
св.5 до 25 |
- |
±8 | |||
|
Пары воды (Н2О) |
- |
от 0 до 40 |
- |
от 0 до 10 включ. |
±15 |
- |
|
- |
св. 10 до 40 |
- |
±15 | |||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Газоанализатор МС3 | ||||||
|
Оксид углерода (СО) |
от 0 до 75 |
- |
от 0 до 75 |
- |
±12 |
- |
|
от 0 до 500 |
- |
от 0 до 75 включ. |
- |
±12 |
- | |
|
св. 75 до 500 |
- |
- |
±12 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±12 |
- | |
|
св. 100 до 1000 |
- |
- |
±12 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±12 |
- | |
|
св. 1000 до 5000 |
- |
- |
±12 | |||
|
- |
от 0 до 1,0 |
- |
от 0 до 0,5 включ. |
±10 |
- | |
|
- |
св. 0,5 до 1,0 |
- |
±10 | |||
|
Диоксид серы (SO) |
от 0 до 75 |
- |
от 0 до 75 |
- |
±25 |
- |
|
от 0 до 500 |
- |
от 0 до 75 включ. |
- |
±25 |
- | |
|
св. 75 до 500 |
- |
- |
±25 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±25 |
- | |
|
св. 100 до 1000 |
- |
- |
±25 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±20 |
- | |
|
св. 1000 до 5000 |
- |
- |
±20 | |||
|
от 0 до 10000 |
- |
от 0 до 2000 включ. |
- |
±20 |
- | |
|
св. 2000 до 10000 |
- |
- |
±20 | |||
|
- |
от 0 до 1,0 |
- |
от 0 до 0,5 включ. |
±15 |
- | |
|
- |
св. 0,5 до 1,0 |
- |
±15 | |||
|
- |
от 0 до 10 |
- |
от 0 до 1,0 включ. |
±15 |
- | |
|
св. 1,0 до 10 |
- |
±15 | ||||
|
- |
от 0 до 40 |
- |
от 0 до 10 включ. |
±15 |
- | |
|
св. 10 до 20 |
- |
±15 | ||||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Оксид азота (NO) |
от 0 до 50 |
- |
от 0 до 50 |
- |
±25 |
- |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±25 |
- | |
|
св. 50 до 200 |
- |
- |
±25 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±25 |
- | |
|
св. 100 до 1000 |
- |
- |
±25 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±20 |
- | |
|
св. 1000 до 5000 |
- |
- |
±20 | |||
|
Аммиак (NH3) |
от 0 до 30 |
- |
от 0 до 30 |
- |
±25 |
- |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±25 |
- | |
|
св. 50 до 200 |
- |
- |
±25 | |||
|
Диоксид азота (NO2) |
от 0 до 50 |
- |
от 0 до 50 |
±25 |
- | |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
±25 |
- | ||
|
св. 50 до 200 |
- |
±25 | ||||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±25 |
- | |
|
св. 100 до 1000 |
- |
- |
±25 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±20 |
- | |
|
св. 1000 до 5000 |
- |
- |
±20 | |||
|
Закись азота (N2O) |
от 0 до 50 |
- |
от 0 до 50 |
- |
±25 |
- |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±25 |
- | |
|
св.50 до 200 |
- |
- |
±25 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±25 |
- | |
|
св. 100 до 1000 |
- |
- |
±25 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±20 |
- | |
|
св. 1000 до 5000 |
- |
- |
±20 | |||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Метан (СН4) |
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±20 |
- |
|
св.50 до 200 |
- |
- |
±20 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±15 |
- | |
|
св. 100 до 1000 |
- |
- |
±15 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±15 |
- | |
|
св. 1000 до 5000 |
- |
- |
±15 | |||
|
Фтористый водород (HF) |
от 0 до 100 |
- |
от 0 до 20 включ. |
- |
±25 |
- |
|
св. 20 до 100 |
- |
- |
±25 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±25 |
- | |
|
св. 100 до 1000 |
- |
- |
±25 | |||
|
Хлористый водород (HCl) |
от 0 до 100 |
- |
от 0 до 20 включ. |
- |
±25 |
- |
|
св. 20 до 100 |
- |
- |
±25 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±25 |
- | |
|
св. 100 до 1000 |
- |
- |
±25 | |||
|
Сумма уг-леводоро-дов (в пересчете на пропан или гексан) |
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±25 |
- |
|
св.50 до 200 |
- |
- |
±25 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±20 |
- | |
|
св. 100 до 1000 |
- |
- |
±20 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±20 |
- | |
|
св. 1000 до 5000 |
- |
- |
±20 | |||
|
Диоксид углерода (СО) |
- |
от 0 до 20 |
- |
от 0 до 5 включ. |
±15 |
- |
|
- |
св. 5 до 20 |
- |
±15 | |||
|
Кислород (О) |
- |
от 0 до 25 |
- |
от 0 до 5 включ. |
±15 |
- |
|
- |
св.5 до 25 |
- |
±15 | |||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Пары воды (Н2О) |
- |
от 0 до 40 |
- |
от 0 до 10 включ. |
±25 |
- |
|
- |
от 0 до 40 |
- |
св. 10 до 40 включ. |
- |
±25 | |
|
Газоанализаторы LaserGas исполнений LaserGas II SP, LaserGas II MP | ||||||
|
Оксид углерода (СО) |
от 0 до 3 |
- |
от 0 до 3 |
- |
±16 |
- |
|
- |
от 0 до 10 |
- |
от 0 до 5 включ. |
±25 |
- | |
|
св. 5 до 10 |
- |
±25 | ||||
|
Оксид азота (NO) |
- |
от 0 до 10 |
- |
от 0 до 1 включ. |
±20 |
- |
|
св. 1 до 10 |
- |
±20 | ||||
|
Аммиак (NH3) |
от 0 до 2 |
- |
от 0 до 2 |
- |
±21 |
- |
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±25 |
- | |
|
св. 100 до 1000 |
- |
- |
±25 | |||
|
Закись азота (N2O) |
- |
от 0 до 10 |
- |
от 0 до 1 включ. |
±25 |
- |
|
св. 1 до 10 |
- |
±25 | ||||
|
Метан (СН4) |
от 0 до 20 |
- |
от 0 до 5 включ. |
- |
±15 |
- |
|
св. 5 до 20 |
- |
- |
±15 | |||
|
- |
от 0 до 10 |
- |
от 0 до 1 включ. |
±15 |
- | |
|
Фтористый водород (HF) |
от 0 до 1,5 |
- |
от 0 до 1,5 |
- |
±25 |
- |
|
- |
от 0 до 0,5 |
- |
от 0 до 0,3 включ. |
±25 |
- | |
|
св. 0,3 до 0,5 |
- |
±25 | ||||
|
Хлористый водород (HCl) |
от 0 до 5 |
- |
от 0 до 5 |
- |
±16 |
- |
|
- |
от 0 до 3 |
- |
от 0 до 0,3 включ. |
±20 |
- | |
|
св. 0,3 до 3 |
- |
±20 | ||||
|
Диоксид углерода (СО) |
- |
от 0 до 100 |
- |
от 0 до 10 включ. |
±15 |
- |
|
св. 10 до 100 |
- |
±15 | ||||
|
Сероводород (H2S) |
от 0 до 10 |
- |
от 0 до 5 включ. |
- |
±25 |
- |
|
св. 5 до 10 |
- |
- |
±25 | |||
|
от 0 до 2000 |
- |
от 0 до 100 включ. |
- |
±20 |
- | |
|
св. 100 до 2000 |
- |
- |
±20 | |||
|
1) Определяемые компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на систему. | ||||||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относи тельной, % | |
|
Допускается поставка систем с верхней границей диапазона (поддиапазона) измерений массовой концентрации определяемого компонента (Св, мг/м3) не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой относительной погрешности для таких диапазонов нормируются в соответствии с таблицей для ближайшего большего диапазона, указанного в таблице, в который входит Св.
С = СУ'У | ||||||
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой погрешности |
0,5 |
|
Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой погрешности |
±0,5 |
|
Предел допускаемого времени установления выходного сигнала (То,9), с |
60 |
|
Наименования средства измерений |
Измерительный канал (определяемая характеристика или параметр) |
Единица измерений |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) |
|
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ |
Скорость газового потока |
м/с |
от 0,5 до 40 |
±(0,03+0,03^V5)) (абс.) |
|
Объемный расход4) |
м3/ч |
от Smin^Vmin до Smax^Vmax |
±3 % (прив.) 3) | |
|
Измеритель скорости потока D-FL 220 |
Скорость газового потока |
м/с |
от 0,1 до 40 |
±3 % (прив.) 3) |
|
Объемный расход4) |
м3/ч |
- |
±3 % (прив.) 3 | |
|
Расходомер газа ультразвуковой FLOWSIC100 |
Объемный расход4) |
м3/ч |
от 0 до 5-106 |
±3 % (прив.) 3) |
|
Измеритель скорости потока D-FL 100 |
Скорость газового потока |
м/с |
от 3 до 40 |
±0,4 (абс.) |
|
Объемный расход4) |
м3/ч |
от SA',,,,,, до S-V 5) max |
± U4' + (5S’2) % (относ.)6) | |
Vmin до Vmax - наименьшая и наибольшая скорость газового потока, соответственно, м/с
| ||||
|
Наименование средства измерений |
Измерительный канал (определяемая характеристика или параметр) |
Единица из-мере-ний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) |
|
Метран-150 (мод. 150TA, 150TAR) |
Абсолютное давление |
от 0 до 200 | ||
|
АИР-20/М2 модификаций АИР-20/М2-Н, АИР-20/М2-МВ |
кПа |
от 0 до 150 |
±1,0 кПа (абс.) | |
|
Метран-150 (мод. 50CG, 150CGR4), 150TG, 150TGR4)) |
Избыточное давле-ние3) |
кПа |
от 0 до 100 |
±1,0 кПа (абс.) |
|
Метран-270, Метран-270-Ex; Метран-2700; Метран-280, Метран-280-Ex |
от +20 до +450 |
±3 оС (абс.) | ||
|
ТСПУ-205 модификаций ТСПУ-205-М, ТСПУ-205-Н |
Температура газовой пробы |
оС |
от 0 до +500 | |
|
ТПУ 0304 модификаций ТПУ 0304/М1, ТПУ 0304/М1-Н, ТПУ 0304/М2-Н, ТПУ 0304/ М3-МВ |
от 0 до +1300 |
±3 оС (абс.) | ||
| ||||
|
Наименование средства измерений |
Измерительный канал (определяемая характеристика или параметр) |
Еди ница измерений |
Диапазон измерений 1) |
Пределы допускаемой относительной погрешности в условиях экс-плуатации2),, % |
Пределы допускаемой погрешности спектрального коэффициента направленного пропускания % |
|
Пылеизмеритель лазерный ЛПИ-05 |
Массовая концентрация твердых (взвешенных) частиц |
мг/м3 |
от 20 до 10000 |
±203) |
- |
|
Спектральный коэффициент направленного пропускания |
% |
от 0,5 до 95 |
- |
±2 (прив.) | |
|
Анализатор пыли FW модели FWE200DH |
Массовая концентрация твердых (взвешенных) частиц |
мг/м3 |
от 0,5 до 15 включ. св. 15 до 200 |
±203) |
- |
|
Спектральный коэффициент направленного %пропускания |
% |
от 5 до 95 |
- |
±5 (отн.) | |
|
Анализаторы пыли LaserDust |
Массовая концентрация твердых (взвешенных) частиц |
мг/м3 |
от 1 до 45004) |
±20 | |
|
Спектральный коэффициент направленного пропускания |
% |
от 5 до 95 |
- |
±5 (абс.) |
Таблица 10 - Основные технические характеристики системы
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
180 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
от 342 до 418 |
|
Масса, кг, не более: - газоанализатора |
30 |
|
- пробоотборного зонда |
170 |
|
- обогреваемой линии, кг/м, не более |
2,5 |
|
- масса блок-контейнера системы 1) |
9000 |
|
- шкаф для размещения газоанализатора, контроллера и ПК)1) |
300 |
|
Габаритные размеры мм, не более: шкаф для размещения газоанализатора, контроллера и ПК 1) | |
|
- длина |
3600 |
|
- ширина |
1000 |
|
- высота; |
2200 |
|
пробоотборного зонда 1) | |
|
- длина |
600 |
|
- ширина |
600 |
|
- высота |
900 |
|
- обогреваемой линии (диаметр) блок-контейнер системы 1) |
от 65 до 100 |
|
- длина |
9000 |
|
- ширина |
2400 |
|
- высота |
2700 |
|
Средний полный срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч |
24000 |
|
Степень защиты от внешних воздействий по ГОСТ 14254 для элемен- |
IP54 |
|
тов системы не ниже | |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха (при установке в обогреваемом блок-контейнере), 0С |
от -50 до +50 |
|
- диапазон относительной влажности, % |
от 20 до 100 |
|
от 84 до 106,7 |
|
и внешнего побудителя расхода анализируемого газа, °С |
от +115 до +215 |
|
Условия эксплуатации газоаналитического оборудования: - диапазон температуры окружающей среды, oC |
от +5 до +35 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
- диапазон относительной влажности окружающего воздуха, %, не бо- |
80 |
|
лее | |
|
Условия эксплуатации обогреваемой линии и пробоотборного зонда: - диапазон температуры окружающей среды, oC |
от -50 до +50 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
- диапазон относительной влажности окружающего воздуха, %, не бо- |
100 |
|
лее | |
|
1) Определяется при заказе для конкретного объекта |
Комплектность средства измерений Таблица 11 - Комплектность системы
|
Наименование |
Обозначение |
Количество |
|
Система экологического мониторинга MS3550-M21) |
MS3550-M2 |
1 шт. |
|
Программное обеспечение: | ||
|
Прикладное ПО программируемого логического контроллера СК-1000/ Siemens Simatic S7-1200/ Siemens Simatic S7-1500/MK160/ ПЛК200/ REGUL RX00/ MKLogic-500 |
1 комплект | |
|
Автономное прикладное ПО |
Siemens WinCC SCADA/ MasterSCADA |
1 комплект |
|
Документация: | ||
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Паспорт |
ПС |
1 экз. |
|
1) Определяемые компоненты, диапазоны измерений и комплектность системы определяются при заказе и указываются в паспорте | ||
Нормативные и технические документы, устанавливающие требования к средству измерений Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - Г107 Па»;
Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Росстандарта от 30 декабря 2021 г. № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1А0’16 до 100 А»;
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражения и оптической плотности в диапазоне длин волн 0,2 - 20,0 мкм»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 8.558-2012 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ Р 8.958-2019 ГСИ. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний;
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия;
ГОСТ Р ИСО 10396-2012 Выбросы стационарных источников. Отбор проб при автоматическом определении содержания газов с помощью постоянно установленных систем мониторинга;
Системы экологического мониторинга MS3550-M2. Технические условия. ТУ СЕРЦ - 421451 -003 (ТУ 26.51.66-002-86414780-2021).
Правообладатель Общество с ограниченной ответственностью «МС сервис» (ООО «МС сервис») ИНН 7724660773
Адрес: 115477, г. Москва, ул. Кантемировская, 58, оф. 4044
Телефон: 8 (495) 234-9908
Web-сайт: http://www. ms-service.com
E-mail: info@ms-service.su
Общество с ограниченной ответственностью «МС сервис» (ООО «МС сервис») ИНН 7724660773
Адрес: 115477, г. Москва, ул. Кантемировская, 58, оф. 4044
Телефон: 8 (495) 234-9908
Web-сайт: http://www. ms-service.com
E-mail: info@ms-service.su
-
2) В соответствии с Постановлением Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», п.3.1.3.
-
3) Метрологические характеристики установлены с применением тестового аэрозоля
-
4) При условии градуировки анализатора пыли, установленного на объекте, в соответствии с ГОСТ Р ИСО 9096 «Выбросы стационарных источников. Определение массовой концентрации твердых частиц ручным гравиметрическим методом».
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713- 01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «МС сервис» (ООО «МС сервис») ИНН 7724660773Адрес: 115477, г. Москва, ул. Кантемировская, 58, оф. 4044
Телефон: 8 (495) 234-9908
Web-сайт: http://www. ms-service.com
E-mail: info@ms-service.su
Принцип действия измерительных каналов системы основан на методах определения, приведенных в таблице 1.
Таблица 1 - Принцип действия измерительных каналов системы
|
Измерительный канал (определяемый компонент) |
Метод измерений |
Наименование измерительного блока |
Изготовитель |
|
Оксид азота (NO) диоксид азота (NO2) закись азота (N2O) аммиак (NH3) диоксид серы (SO2) оксид углерода (СО) диоксид углерода (СО2) метан (CH4) сумма углеводородов |
ИК-спектроскопия |
Газоанализатор инфракрасный многокомпонентный МС3002 (ре гистрационный № в Федеральном информационном фонде по обеспечению единства измерений 82526-21) |
- ООО «МС сервис», Россия |
|
Газоанализатор MC3 (регистрационный № 73213-18) |
Фирма «EcoChem Analytics», США |
Продолжение таблицы 1
|
(в пересчете на пропан или гексан) фтористый водород (HF) хлористый водород (HCl) пары воды (Н2О) |
ИК-спектроскопия |
Газоанализаторы промышленые LaserGas исполнений LaserGas II SP, LaserGas II MP (регистрационный № 83417-21) |
Фирма «NEO Monitors AS», Норвегия |
|
Кислород (О2) |
Электрохимический (с циркониевой ячейкой) |
Газоанализатор инфракрасный многокомпонентный МС3002 (регистрационный № 82526-21 |
ООО «МС сервис», Россия |
|
Г азоанализатор MC3 (регистрационный № 73213-18) |
Фирма EcoChem Analytics, США | ||
|
ИК-спектроскопия |
Г азоанализаторы промышленные LaserGas исполнений LaserGas II SP, LaserGas II MP (регистрационный № 83417-21) |
Фирма «NEO Monitors AS», Норвегия | |
|
Сероводород (H2S) |
ИК-спектроскопия | ||
|
Температура газового потока |
Термоэлектрический |
Термопреобразователи с унифицированным выходным сигналом: - Метран-270, Метран-270-Ex (регистрационный № 21968-11); - Метран-2700 (регистрационный № 38548-13); |
АО «ПГ «Метран», Россия |
|
Преобразователи температуры Метран-280, Метран-280-Ex (регистрационный. № 23410-13) | |||
|
Терморезисторный |
Термопреобразователи с унифицированным выходным сигналом: - Метран-270, Метран-270-Ex (регистрационный № 21968-11); - Метран-2700 (регистрационный. № 38548-13) | ||
|
Преобразователи температуры Метран-280, Метран-280-Ex (регистрационный № 23410-13) | |||
|
Термоэлектрический |
Термопреобразователи с унифицированным выходным сигналом ТххУ модификаций ТСПУ-205-М/ ТСПУ-205-Н (регистрационный № 68499-17) |
ООО НПП «ЭЛЕМЕР», Россия | |
|
Термоэлектрический/ терморезисторный |
Термопреобразователи универсальные ТПУ 0304 (регистрационный № 50519-17) | ||
|
Давление газового потока |
Тензорезистивный эффект |
Датчики давления Метран-150 (рег. № 32854-13): -датчики абсолютного давления; -датчики избыточного давления |
АО «ПГ «Метран», Россия |
Продолжение таблицы 1
|
Давление газового потока |
Принцип дифференциального конденсатора |
Датчики давления Метран-150 (рег. № 32854-13): - датчики избыточного давлеия; - датчики разности давления |
АО «ПГ «Метран», Россия |
|
Давление газового потока |
Тензорезистивный эффект |
Преобразователи давления измерительные АИР-20/М2 (регистрационный № 63044-16) |
ООО НПП "ЭЛЕМЕР", Россия |
|
Скорость газового потока (расчет значения объемного расхода) |
Ультразвуковой |
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ (регистрационный № 80169-20) |
АО «Взлет», Россия |
|
Измеритель скорости потока D-FL 220 (регистрационный № 53691-13) |
Фирма «DURAG GmbH», Германия | ||
|
Ультразвуковой |
Расходомер газа ультразвуковой FLOWSIC100 (регистрационный № 43980-10) |
Фирма «SICK AG», Германия | |
|
По перепаду давления |
Измеритель скорости потока D-FL 100 (регистрационный № 66707-17) |
Фирма «DURAG GmbH», Германия | |
|
Твердые (взвешенные) частицы |
Оптический |
Пылеизмерители лазерные ЛПИ-05 (регистрационный № 47934-11) |
ООО НТЦ «ПРОМПРИ- БОР», Россия |
|
Анализатор пыли FW модели FWE200DH (регистрационный № 71392-18) |
Фирма «SICK AG», Г ермания | ||
|
Анализаторы пыли LaserDust (регистрационный № 84815-22) |
Фирма «NEO Monitors AS», Норвегия |
Системы являются стационарными автоматическими многоканальными изделиями непрерывного действия и состоят из 2-х уровней.
Нижний уровень включает средства измерений (СИ) утвержденного типа, приведенные в таблице 1:
- газоаналитические каналы системы, состоящие из пробоотборного зонда с обратной продувкой, обогреваемой линии отбора и транспортировки пробы, устройств подготовки пробы и газоанализаторов МС3, МС3002, LaserGas исполнений LaserGas II SP, LaserGas II MP;
-газоанализаторы LaserGas исполнений LaserGas II SP, LaserGas II MP, датчики измерения температуры, давления, скорости и массовой концентрации пыли, установленные непосредственно на трубе отходящих газов.
Верхний уровень является системой программируемого управления и мониторинга, реализованной на базе логического программируемого контроллера СК-1000 (регистрационный № 65685-16, изготовитель АО «СибКом», г. Уфа), или на базе контроллера Siemens Simatic S7-1200 (регистрационный № 63339-16, изготовитель «Siemens AG», Германия), или на базе контроллера Siemens Simatic S7-1500 (регистрационный № 60314-15), изготовитель «Siemens AG», Германия), или на базе контроллера ПЛК160 (регистрационный № 48599-11,
Лист № 4 Всего листов 25 изготовитель ООО «ПО ОВЕН», г. Москва), или на базе контроллера ПЛК200 (регистрационный № 84822-22, изготовитель ООО «ПО ОВЕН», г. Москва), или на базе контроллера REGUL RX00 (регистрационный № 63776-16, изготовитель ООО «Прософт-Системы», г.Екатерин-бург), или на базе контроллера MKLogic-500 (регистрационный № 65683-16, изготовитель АО «Нефтеавтоматика», г. Уфа), промышленного компьютера под управлением ОС семейства Microsoft Windows или Linux со специализированным программным обеспечением.
Обмен данными между контроллером и персональным компьютером осуществляется по интерфейсу Ethernet. Связь системы с удаленным сервером/операторной осуществляется в цифровой форме по следующим протоколам: интерфейс Ethernet (протоколы OPC-DA, OPC-HDA, SQL, Modbus TCP/IP), интерфейс RS-485 (протокол Modbus RTU).
Передача измерительной информации от элементов системы к контроллеру осуществляется при помощи аналоговых (от 4 до 20 мА), цифровых и/или релейных выходных сигналов.
Система выполняет следующие основные функции:
- принудительный отбор пробы отходящих газов;
- очистка пробы от загрязнений и подготовка пробы к анализу в соответствии со спецификацией газоанализатора;
- транспортировка пробы с помощью подогреваемой линии с автоматическим контролем температуры и возможностью продувки чистым воздухом или азотом, или очистка линии паром при температуре выше 100 оС;
- измерение объемной доли (массовой концентрации) загрязняющих веществ, кислорода (О2) и паров воды (Н2О);
- измерение температуры, давления, скорости, массовой концентрации твердых (взвешенных) частиц;
- приведение результатов измерений к нормальным условиям (0 оС и 101,3 кПа);
- приведение результатов измерений к сухому газу;
- усреднение результатов измерений за 20 мин;
- расчет объемного расхода газового потока, массового (в г/с, кг/ч) и валового (т/год) выбросов загрязняющих веществ в атмосферу;
- сбор, хранение и передача данных во внешнюю сеть.
Результаты измерений от всех измерительных каналов передаются на контроллер системы, который проводит преобразование, обработку и хранение результатов измерений, осуществляет передачу на удаленный сервер и персональный компьютер (ПК), установленный в шкафу системы. ПК представляет собой автоматизированное рабочее место (АРМ) оператора, основные функции которого:
- отображение текущих результатов измерений;
- отображение расчетных данных;
- представление на мнемосхеме состояния основных узлов системы, таких как насосы, клапаны и т.п.;
- управление в ручном режиме элементами системы;
- отображение предаварийных и аварийных состояний, квитирование состояний;
- функция автоматической и ручной «заморозки» архивирования показаний в аварийных режимах и на время проведения сервисных работ;
- настройки уставок предаварийных и аварийных состояний;
- передача данных на сервер системы мониторинга.
Газоанализаторы МС3, МС3002, LaserGas исполнений LaserGas II SP, LaserGas II MP, система подготовки пробы и система программируемого управления и мониторинга размещаются в блок-контейнере. Допускается поставка элементов системы в виде шкафов. Блок-контейнер или шкафы системы, по требованию заказчика, могут быть оснащены системами кондиционирования воздуха, отопления и освещения, пожарной сигнализацией, системой контроля доступа, датчиками загазованности (газоанализаторами).
Общий вид блок-контейнера системы с указанием мест ограничения от несанкционированного доступа представлены на рисунке 1, знак утверждения типа и заводские номера систем наносятся на маркировочную табличку, закрепленную на дверце шкафа с контроллером системы, общий вид таблички представлен на рисунке 2, общий вид внутри шкафов системы -на рисунке 3, на рисунке 4 - общий вид панели АРМ оператора.
Нанесение знака поверки на СИ не предусмотрено.
Место нанесения знака утверждения типа и заводского номера системы
Ограничение доступа
Ограничение доступа
Рисунок 1 - Общий вид блок-контейнера системы MS3550-M2 (исполнение в блок-контейнере).
ООО "МС сервис" www.ms-service.com
ЕНЕ
Система экологического мониторинга
MS3550-M2
Дата изготовления: '''.,2Р| Iг. Зав. №. I 1
ТУ 26.51.66-002-86^ К 780-2021 Uh 380 В, f 50 Гц
Токр -50...+50 °C
ИЗГ0 ТОВЛЕНО В РОССИИ
Рисунок 2 - Общий вид маркировочной таблички
Рисунок 3 - Общий вид внутри шкафов системы MS3550-M2 (исполнение в виде шкафа)
Рисунок 4 - Общий вид панели АРМ оператора
Таблица 11 - Комплектность системы
|
Наименование |
Обозначение |
Количество |
|
Система экологического мониторинга MS3550-M21) |
MS3550-M2 |
1 шт. |
|
Программное обеспечение: | ||
|
Прикладное ПО программируемого логического контроллера СК-1000/ Siemens Simatic S7-1200/ Siemens Simatic S7-1500/MK160/ ПЛК200/ REGUL RX00/ MKLogic-500 |
1 комплект | |
|
Автономное прикладное ПО |
Siemens WinCC SCADA/ MasterSCADA |
1 комплект |
|
Документация: | ||
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Паспорт |
ПС |
1 экз. |
|
1) Определяемые компоненты, диапазоны измерений и комплектность системы определяются при заказе и указываются в паспорте | ||
Таблица 5 - Основные метрологические характеристики газоаналитических измерительных каналов системы (с устройством отбора и подготовки пробы)
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Газоанализатор МС3002 | ||||||
|
Оксид углерода (СО) |
от 0 до 75 |
- |
от 0 до 75 |
- |
±8 |
- |
|
от 0 до 500 |
- |
от 0 до 75 включ. |
- |
±8 |
- | |
|
св. 75 до 500 |
- |
- |
±8 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±8 |
- | |
|
св. 100 до 1000 |
- |
- |
±8 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±8 |
- | |
|
св. 1000 до 5000 |
- |
- |
±8 | |||
|
от 0 до 60000 |
- |
от 0 до 10000 |
- |
±8 |
- | |
|
св.10000 до 600004) |
- |
- |
±8 | |||
|
Диоксид серы (SO2) |
от 0 до 75 |
- |
от 0 до 75 |
- |
±16 |
- |
|
от 0 до 500 |
- |
от 0 до 75 включ. |
- |
±16 |
- | |
|
св. 75 до 500 |
- |
- |
±16 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±13 |
- | |
|
св. 100 до 1000 |
- |
- |
±13 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±10 |
- | |
|
св. 1000 до 5000 |
- |
- |
±10 | |||
|
от 0 до 10000 |
- |
от 0 до 2000 включ. |
- |
±8 |
- | |
|
- |
св. 2000 до 10000 |
- |
- |
±8 | ||
|
- |
от 0 до 10 |
- |
от 0 до 1,0 включ. |
±7 |
- | |
|
св. 1,0 до 10 |
- |
±7 | ||||
|
- |
от 0 до 40 |
- |
от 0 до 10 включ. |
±5 |
- | |
|
св. 10 до 20 |
- |
±5 | ||||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Оксид азота (NO) |
от 0 до 50 |
- |
от 0 до 50 |
- |
±16 |
- |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±16 |
- | |
|
св. 50 до 200 |
- |
- |
±16 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±13 |
- | |
|
св. 100 до 1000 |
- |
- |
±13 | |||
|
от 0 до 7000 |
- |
от 0 до 1000 включ. |
- |
±10 |
- | |
|
св. 1000 до 7000 |
- |
- |
±10 | |||
|
от 0 до 10000 |
- |
от 0 до 1000 включ. |
- |
±10 |
- | |
|
св. 1000 до 10000 |
- |
- |
±10 | |||
|
Аммиак (NH3) |
от 0 до 30 |
- |
от 0 до 30 |
- |
±24 |
- |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±16 |
- | |
|
св.50 до 200 |
- |
- |
±16 | |||
|
от 0 до 500 |
- |
от 0 до 100 включ. |
- |
±13 |
- | |
|
св.100 до 500 |
- |
- |
±13 | |||
|
Диоксид азота (NO2) Диоксид азота (NO2) |
от 0 до 50 |
- |
от 0 до 50 включ. |
- |
±16 |
- |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±16 |
- | |
|
св. 50 до 200 |
- |
- |
±16 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±13 |
- | |
|
св. 100 до 1000 |
- |
- |
±13 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±10 |
- | |
|
св. 1000 до 5000 |
- |
- |
±10 | |||
|
от 0 до 10000 |
- |
от 0 до 1000 включ. |
- |
±10 |
- | |
|
св. 1000 до 10000 |
- |
- |
±10 | |||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Закись азота (N2O) |
от 0 до 50 |
- |
от 0 до 50 |
- |
±13 |
- |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±13 |
- | |
|
св.50 до 200 |
- |
- |
±13 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±10 |
- | |
|
св. 100 до 1000 |
- |
- |
±10 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±8 |
- | |
|
св. 1000 до 5000 |
- |
- |
±8 | |||
|
от 0 до 10000 |
- |
от 0 до 1000 включ. |
- |
±13 |
- | |
|
св. 1000 до 10000 |
- |
- |
±13 | |||
|
Метан (СН4) |
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±13 |
- |
|
св.50 до 200 |
- |
- |
±13 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±10 |
- | |
|
св. 100 до 1000 |
- |
- |
±10 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±8 |
- | |
|
св. 1000 до 5000 |
- |
- |
±8 | |||
|
Фтористый водород (HF) |
от 0 до 50 |
- |
от 0 до 10 включ. |
- |
±24 |
- |
|
св. 10 до 50 |
- |
- |
±24 | |||
|
от 0 до 100 |
- |
от 0 до 20 включ. |
- |
±24 |
- | |
|
св. 20 до 100 |
- |
- |
±24 | |||
|
от 0 до 500 |
- |
от 0 до 100 включ. |
- |
±16 |
- | |
|
св. 100 до 500 |
- |
- |
±16 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±16 |
- | |
|
св. 100 до 1000 |
- |
- |
±16 | |||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Хлористый водород (HCl) |
от 0 до 50 |
- |
от 0 до 10 включ. |
- |
±24 |
- |
|
св. 10 до 50 |
- |
- |
±24 | |||
|
от 0 до 100 |
- |
от 0 до 20 включ. |
- |
±24 |
- | |
|
св. 20 до 100 |
- |
- |
±24 | |||
|
от 0 до 500 |
- |
от 0 до 100 включ. |
- |
±16 |
- | |
|
св. 100 до 500 |
- |
- |
±16 | |||
|
от 0 до 1600 |
- |
от 0 до 200 включ. |
- |
±16 |
- | |
|
св. 200 до 1600 |
- |
- |
±16 | |||
|
Сумма уг-леводоро-дов (в пересчете на пропан или гексан) |
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±13 |
- |
|
св.50 до 200 |
- |
- |
±13 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±10 |
- | |
|
св. 100 до 1000 |
- |
- |
±10 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±8 |
- | |
|
св. 1000 до 5000 |
- |
- |
±8 | |||
|
Диоксид углерода (СО) |
- |
от 0 до 20 |
- |
от 0 до 5 включ. |
±8 |
- |
|
св.5 до 20 |
- |
±8 | ||||
|
- |
от 0 до 50 |
- |
от 0 до 20 включ. |
±8 |
- | |
|
св. 20 до 50 |
- |
±8 | ||||
|
Кислород (О) |
- |
от 0 до 25 |
- |
от 0 до 5 включ. |
±8 |
- |
|
- |
св.5 до 25 |
- |
±8 | |||
|
Пары воды (Н2О) |
- |
от 0 до 40 |
- |
от 0 до 10 включ. |
±15 |
- |
|
- |
св. 10 до 40 |
- |
±15 | |||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Газоанализатор МС3 | ||||||
|
Оксид углерода (СО) |
от 0 до 75 |
- |
от 0 до 75 |
- |
±12 |
- |
|
от 0 до 500 |
- |
от 0 до 75 включ. |
- |
±12 |
- | |
|
св. 75 до 500 |
- |
- |
±12 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±12 |
- | |
|
св. 100 до 1000 |
- |
- |
±12 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±12 |
- | |
|
св. 1000 до 5000 |
- |
- |
±12 | |||
|
- |
от 0 до 1,0 |
- |
от 0 до 0,5 включ. |
±10 |
- | |
|
- |
св. 0,5 до 1,0 |
- |
±10 | |||
|
Диоксид серы (SO) |
от 0 до 75 |
- |
от 0 до 75 |
- |
±25 |
- |
|
от 0 до 500 |
- |
от 0 до 75 включ. |
- |
±25 |
- | |
|
св. 75 до 500 |
- |
- |
±25 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±25 |
- | |
|
св. 100 до 1000 |
- |
- |
±25 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±20 |
- | |
|
св. 1000 до 5000 |
- |
- |
±20 | |||
|
от 0 до 10000 |
- |
от 0 до 2000 включ. |
- |
±20 |
- | |
|
св. 2000 до 10000 |
- |
- |
±20 | |||
|
- |
от 0 до 1,0 |
- |
от 0 до 0,5 включ. |
±15 |
- | |
|
- |
св. 0,5 до 1,0 |
- |
±15 | |||
|
- |
от 0 до 10 |
- |
от 0 до 1,0 включ. |
±15 |
- | |
|
св. 1,0 до 10 |
- |
±15 | ||||
|
- |
от 0 до 40 |
- |
от 0 до 10 включ. |
±15 |
- | |
|
св. 10 до 20 |
- |
±15 | ||||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Оксид азота (NO) |
от 0 до 50 |
- |
от 0 до 50 |
- |
±25 |
- |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±25 |
- | |
|
св. 50 до 200 |
- |
- |
±25 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±25 |
- | |
|
св. 100 до 1000 |
- |
- |
±25 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±20 |
- | |
|
св. 1000 до 5000 |
- |
- |
±20 | |||
|
Аммиак (NH3) |
от 0 до 30 |
- |
от 0 до 30 |
- |
±25 |
- |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±25 |
- | |
|
св. 50 до 200 |
- |
- |
±25 | |||
|
Диоксид азота (NO2) |
от 0 до 50 |
- |
от 0 до 50 |
±25 |
- | |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
±25 |
- | ||
|
св. 50 до 200 |
- |
±25 | ||||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±25 |
- | |
|
св. 100 до 1000 |
- |
- |
±25 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±20 |
- | |
|
св. 1000 до 5000 |
- |
- |
±20 | |||
|
Закись азота (N2O) |
от 0 до 50 |
- |
от 0 до 50 |
- |
±25 |
- |
|
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±25 |
- | |
|
св.50 до 200 |
- |
- |
±25 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±25 |
- | |
|
св. 100 до 1000 |
- |
- |
±25 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±20 |
- | |
|
св. 1000 до 5000 |
- |
- |
±20 | |||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Метан (СН4) |
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±20 |
- |
|
св.50 до 200 |
- |
- |
±20 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±15 |
- | |
|
св. 100 до 1000 |
- |
- |
±15 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±15 |
- | |
|
св. 1000 до 5000 |
- |
- |
±15 | |||
|
Фтористый водород (HF) |
от 0 до 100 |
- |
от 0 до 20 включ. |
- |
±25 |
- |
|
св. 20 до 100 |
- |
- |
±25 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±25 |
- | |
|
св. 100 до 1000 |
- |
- |
±25 | |||
|
Хлористый водород (HCl) |
от 0 до 100 |
- |
от 0 до 20 включ. |
- |
±25 |
- |
|
св. 20 до 100 |
- |
- |
±25 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±25 |
- | |
|
св. 100 до 1000 |
- |
- |
±25 | |||
|
Сумма уг-леводоро-дов (в пересчете на пропан или гексан) |
от 0 до 200 |
- |
от 0 до 50 включ. |
- |
±25 |
- |
|
св.50 до 200 |
- |
- |
±25 | |||
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±20 |
- | |
|
св. 100 до 1000 |
- |
- |
±20 | |||
|
от 0 до 5000 |
- |
от 0 до 1000 включ. |
- |
±20 |
- | |
|
св. 1000 до 5000 |
- |
- |
±20 | |||
|
Диоксид углерода (СО) |
- |
от 0 до 20 |
- |
от 0 до 5 включ. |
±15 |
- |
|
- |
св. 5 до 20 |
- |
±15 | |||
|
Кислород (О) |
- |
от 0 до 25 |
- |
от 0 до 5 включ. |
±15 |
- |
|
- |
св.5 до 25 |
- |
±15 | |||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относительной, % | |
|
Пары воды (Н2О) |
- |
от 0 до 40 |
- |
от 0 до 10 включ. |
±25 |
- |
|
- |
от 0 до 40 |
- |
св. 10 до 40 включ. |
- |
±25 | |
|
Газоанализаторы LaserGas исполнений LaserGas II SP, LaserGas II MP | ||||||
|
Оксид углерода (СО) |
от 0 до 3 |
- |
от 0 до 3 |
- |
±16 |
- |
|
- |
от 0 до 10 |
- |
от 0 до 5 включ. |
±25 |
- | |
|
св. 5 до 10 |
- |
±25 | ||||
|
Оксид азота (NO) |
- |
от 0 до 10 |
- |
от 0 до 1 включ. |
±20 |
- |
|
св. 1 до 10 |
- |
±20 | ||||
|
Аммиак (NH3) |
от 0 до 2 |
- |
от 0 до 2 |
- |
±21 |
- |
|
от 0 до 1000 |
- |
от 0 до 100 включ. |
- |
±25 |
- | |
|
св. 100 до 1000 |
- |
- |
±25 | |||
|
Закись азота (N2O) |
- |
от 0 до 10 |
- |
от 0 до 1 включ. |
±25 |
- |
|
св. 1 до 10 |
- |
±25 | ||||
|
Метан (СН4) |
от 0 до 20 |
- |
от 0 до 5 включ. |
- |
±15 |
- |
|
св. 5 до 20 |
- |
- |
±15 | |||
|
- |
от 0 до 10 |
- |
от 0 до 1 включ. |
±15 |
- | |
|
Фтористый водород (HF) |
от 0 до 1,5 |
- |
от 0 до 1,5 |
- |
±25 |
- |
|
- |
от 0 до 0,5 |
- |
от 0 до 0,3 включ. |
±25 |
- | |
|
св. 0,3 до 0,5 |
- |
±25 | ||||
|
Хлористый водород (HCl) |
от 0 до 5 |
- |
от 0 до 5 |
- |
±16 |
- |
|
- |
от 0 до 3 |
- |
от 0 до 0,3 включ. |
±20 |
- | |
|
св. 0,3 до 3 |
- |
±20 | ||||
|
Диоксид углерода (СО) |
- |
от 0 до 100 |
- |
от 0 до 10 включ. |
±15 |
- |
|
св. 10 до 100 |
- |
±15 | ||||
|
Сероводород (H2S) |
от 0 до 10 |
- |
от 0 до 5 включ. |
- |
±25 |
- |
|
св. 5 до 10 |
- |
- |
±25 | |||
|
от 0 до 2000 |
- |
от 0 до 100 включ. |
- |
±20 |
- | |
|
св. 100 до 2000 |
- |
- |
±20 | |||
|
1) Определяемые компоненты и диапазоны измерений определяются при заказе и указываются в паспорте на систему. | ||||||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) | |||
|
массовой концентрации, мг/м3 |
объемной доли, % |
массовой концентрации, мг/м3 |
объемной доли, % |
приведен ной 3), % |
относи тельной, % | |
|
Допускается поставка систем с верхней границей диапазона (поддиапазона) измерений массовой концентрации определяемого компонента (Св, мг/м3) не указанной в таблице (не менее минимальной и не более максимальной). Пределы допускаемой относительной погрешности для таких диапазонов нормируются в соответствии с таблицей для ближайшего большего диапазона, указанного в таблице, в который входит Св.
Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» раздел 3, п. 3.1.3, от Cmin до Cmax , где Cmax -верхняя граница диапазона измерений, мг/м3, а Cmin, мг/м3, рассчитывается по формуле: С = СУ'У cmin ~ о , °тах где Cy - верхняя граница диапазона измерений, в котором нормирована приведенная погрешность, мг/м3; Smax - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 1847 от 16.11.2020, %; y - пределы допускаемой приведенной погрешности, %.
0,1 мг/м3 - для всех компонентов (кроме О2, СО2, Н2О); 0,1 % об. - для О2, СО2, Н2О; | ||||||
Таблица 6- Метрологические характеристики газоаналитических каналов системы
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой погрешности |
0,5 |
|
Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой погрешности |
±0,5 |
|
Предел допускаемого времени установления выходного сигнала (То,9), с |
60 |
Таблица 7 - Метрологические характеристики канала скорости (объемного расхода) газового потока
|
Наименования средства измерений |
Измерительный канал (определяемая характеристика или параметр) |
Единица измерений |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) |
|
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ |
Скорость газового потока |
м/с |
от 0,5 до 40 |
±(0,03+0,03^V5)) (абс.) |
|
Объемный расход4) |
м3/ч |
от Smin^Vmin до Smax^Vmax |
±3 % (прив.) 3) | |
|
Измеритель скорости потока D-FL 220 |
Скорость газового потока |
м/с |
от 0,1 до 40 |
±3 % (прив.) 3) |
|
Объемный расход4) |
м3/ч |
- |
±3 % (прив.) 3 | |
|
Расходомер газа ультразвуковой FLOWSIC100 |
Объемный расход4) |
м3/ч |
от 0 до 5-106 |
±3 % (прив.) 3) |
|
Измеритель скорости потока D-FL 100 |
Скорость газового потока |
м/с |
от 3 до 40 |
±0,4 (абс.) |
|
Объемный расход4) |
м3/ч |
от SA',,,,,, до S-V 5) max |
± U4' + (5S’2) % (относ.)6) | |
Smin и Smax - наименьшая и наибольшая площадь сечения газохода, соответственно, м2; Vmin до Vmax - наименьшая и наибольшая скорость газового потока, соответственно, м/с
| ||||
Таблица 8 - Метрологические характеристики измерительных каналов температуры и давления газового потока в условиях эксплуатации
|
Наименование средства измерений |
Измерительный канал (определяемая характеристика или параметр) |
Единица из-мере-ний |
Диапазон измерений 1) |
Пределы допускаемой погрешности в условиях эксплуатации 2) |
|
Метран-150 (мод. 150TA, 150TAR) |
Абсолютное давление |
от 0 до 200 | ||
|
АИР-20/М2 модификаций АИР-20/М2-Н, АИР-20/М2-МВ |
кПа |
от 0 до 150 |
±1,0 кПа (абс.) | |
|
Метран-150 (мод. 50CG, 150CGR4), 150TG, 150TGR4)) |
Избыточное давле-ние3) |
кПа |
от 0 до 100 |
±1,0 кПа (абс.) |
|
Метран-270, Метран-270-Ex; Метран-2700; Метран-280, Метран-280-Ex |
от +20 до +450 |
±3 оС (абс.) | ||
|
ТСПУ-205 модификаций ТСПУ-205-М, ТСПУ-205-Н |
Температура газовой пробы |
оС |
от 0 до +500 | |
|
ТПУ 0304 модификаций ТПУ 0304/М1, ТПУ 0304/М1-Н, ТПУ 0304/М2-Н, ТПУ 0304/ М3-МВ |
от 0 до +1300 |
±3 оС (абс.) | ||
| ||||
Таблица 9 - Метрологические характеристики канала измерений массовой концентрации твердых (взвешенных) частиц в условиях эксплуатации
|
Наименование средства измерений |
Измерительный канал (определяемая характеристика или параметр) |
Еди ница измерений |
Диапазон измерений 1) |
Пределы допускаемой относительной погрешности в условиях экс-плуатации2),, % |
Пределы допускаемой погрешности спектрального коэффициента направленного пропускания % |
|
Пылеизмеритель лазерный ЛПИ-05 |
Массовая концентрация твердых (взвешенных) частиц |
мг/м3 |
от 20 до 10000 |
±203) |
- |
|
Спектральный коэффициент направленного пропускания |
% |
от 0,5 до 95 |
- |
±2 (прив.) | |
|
Анализатор пыли FW модели FWE200DH |
Массовая концентрация твердых (взвешенных) частиц |
мг/м3 |
от 0,5 до 15 включ. св. 15 до 200 |
±203) |
- |
|
Спектральный коэффициент направленного %пропускания |
% |
от 5 до 95 |
- |
±5 (отн.) | |
|
Анализаторы пыли LaserDust |
Массовая концентрация твердых (взвешенных) частиц |
мг/м3 |
от 1 до 45004) |
±20 | |
|
Спектральный коэффициент направленного пропускания |
% |
от 5 до 95 |
- |
±5 (абс.) |
1) Конкретные диапазоны измерений определяются при заказе и указываются в паспорте на систему, но не более указанных в таблице.
Таблица 10 - Основные технические характеристики системы
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
180 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
от 342 до 418 |
|
Масса, кг, не более: - газоанализатора |
30 |
|
- пробоотборного зонда |
170 |
|
- обогреваемой линии, кг/м, не более |
2,5 |
|
- масса блок-контейнера системы 1) |
9000 |
|
- шкаф для размещения газоанализатора, контроллера и ПК)1) |
300 |
|
Габаритные размеры мм, не более: шкаф для размещения газоанализатора, контроллера и ПК 1) | |
|
- длина |
3600 |
|
- ширина |
1000 |
|
- высота; |
2200 |
|
пробоотборного зонда 1) | |
|
- длина |
600 |
|
- ширина |
600 |
|
- высота |
900 |
|
- обогреваемой линии (диаметр) блок-контейнер системы 1) |
от 65 до 100 |
|
- длина |
9000 |
|
- ширина |
2400 |
|
- высота |
2700 |
|
Средний полный срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч |
24000 |
|
Степень защиты от внешних воздействий по ГОСТ 14254 для элемен- |
IP54 |
|
тов системы не ниже | |
|
Условия эксплуатации: - диапазон температуры окружающего воздуха (при установке в обогреваемом блок-контейнере), 0С |
от -50 до +50 |
|
- диапазон относительной влажности, % |
от 20 до 100 |
|
от 84 до 106,7 |
|
и внешнего побудителя расхода анализируемого газа, °С |
от +115 до +215 |
|
Условия эксплуатации газоаналитического оборудования: - диапазон температуры окружающей среды, oC |
от +5 до +35 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
- диапазон относительной влажности окружающего воздуха, %, не бо- |
80 |
|
лее | |
|
Условия эксплуатации обогреваемой линии и пробоотборного зонда: - диапазон температуры окружающей среды, oC |
от -50 до +50 |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
- диапазон относительной влажности окружающего воздуха, %, не бо- |
100 |
|
лее | |
|
1) Определяется при заказе для конкретного объекта |
