Номер по Госреестру СИ: 92725-24
92725-24 Анализаторы нефтепродуктов
(МС2001)
Назначение средства измерений:
Анализаторы нефтепродуктов МС2001 (далее - анализаторы) предназначены для непрерывных измерений показателей качества нефтепродуктов: детонационных характеристик (октановое число по моторному методу и исследовательскому методу), самовоспламеняемости (цетановое число), объемной доли изооктана в нефтепродуктах в поточном и стационарном режимах.
Внешний вид.
Анализаторы нефтепродуктов
Рисунок № 1
Внешний вид.
Анализаторы нефтепродуктов
Рисунок № 2
Внешний вид.
Анализаторы нефтепродуктов
Рисунок № 3
Внешний вид.
Анализаторы нефтепродуктов
Рисунок № 4
Общие сведения
Дата публикации - 26.07.2024
Срок свидетельства - 25.07.2029
Номер записи - 194559
ID в реестре СИ - 1417837
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1727 от 2024.07.25 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы нефтепродуктов (МС2001)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85067-22 01.04.2027 |
Системы экологического мониторинга, MS3550-М3 Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
87946-23 27.01.2028 |
Системы экологического мониторинга, MS3550-М2 Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92100-24 13.05.2029 |
Газоанализаторы, МС3045 Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
92725-24 25.07.2029 |
Анализаторы нефтепродуктов, МС2001 Общество с ограниченной ответственностью "МС сервис" (ООО "МС сервис") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352
Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.
Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.
Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Анализаторы нефтепродуктов (МС2001)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 1 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Анализаторы нефтепродуктов (МС2001)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализатор оснащён модулем промышленного компьютера, на который на заводе-изготовителе установлено встроенное программное обеспечение (далее - ПО). ПО анализатора состоит из ПО «МС2001» и ПО «Model Gateway».
ПО «МС2001» предназначено для управления работой анализатора и процессом измерений, а также для формирования инфракрасных спектров поглощения и их дальнейшей передачи ПО «Model Gateway».
ПО «Model Gateway» предназначено для обработки полученных спектров при измерении и градуировке. В процессе работы ПО «Model Gateway» сравнивает полученные спектры со спектрами из градуировочной базы и на основании уравнения измерения (измерительной модели) рассчитывает значение показателя.
ПО входит в комплект поставки анализатора и является его неотъемлемой частью. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Идентификация ПО осуществляется по запросу пользователя через меню анализатора путем вывода на экран версии ПО.
Защита ПО анализаторов осуществляется программным методом путём разграничения уровней допуска с помощью пароля.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Защита встроенного программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО анализатора
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
МС2001 |
Model Gateway |
|
Номер версии (идентификационный номер) ПО |
1.0.70 |
1.0.4.255 |
|
Примечание - Номер версии записывается в виде Х.Y.Z (ПО «МС2001»), Х.Y.Z.W (ПО «Model Gateway»), где Х является метрологически значимым, а Y, Z и W не являются метрологически значимыми и описывают модификации, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.). | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора рядом с шильдиком в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Анализатор нефтепродуктов МС2001. Руководство по эксплуатации», глава 8 «Проведение измерений».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийТУ СЕРЦ.265153-001-86414780-2023 «Анализаторы нефтепродуктов МС2001. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «МС сервис» (ООО «МС сервис») ИНН 7724660773
Юридический адрес: 115477, г. Москва, ул. Кантемировская, д. 58, оф. 4044
Телефон: (495) 234-99-08
Web-сайт: www.ms-service.com
Изготовитель
Общество с ограниченной ответственностью «МС сервис» (ООО «МС сервис») ИНН 7724660773Юридический адрес: 115477, г. Москва, ул. Кантемировская, д. 58, оф. 4044
Адреса места осуществления деятельности:
115477, г. Москва, ул. Кантемировская, д. 58, оф. 4044;
420095, Республика Татарстан, г. Казань, тер. Химград, д. 134, зд. 80
Телефон: (495) 234-99-08
Web-сайт: www.ms-service.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью «МС сервис» (ООО «МС сервис») ИНН 7724660773Юридический адрес: 115477, г. Москва, ул. Кантемировская, д. 58, оф. 4044
Телефон: (495) 234-99-08
Web-сайт: www.ms-service.com
Принцип действия анализаторов основан на измерении интенсивности инфракрасного излучения, прошедшего через исследуемый образец.
Анализатор представляет собой автоматический стационарный прибор непрерывного действия. В состав анализатора входят: инфракрасный спектрометр с детектором, источник света (галогеновая лампа), мультиплексор, модуль промышленного компьютера, измерительные ячейки (до 12 шт.). Поток инфракрасного излучения от источника света через оптический мультиплексор подается по оптическому кабелю к измерительной ячейке (каналу). Излучение, прошедшее через пробу, частично поглощается и по оптическому кабелю подается к детектору. На основе полученного спектра анализатор определяет значения измеряемых показателей качества нефтепродуктов (детонационная стойкость бензинов, самовоспламеняемость дизельных топлив, объёмная доля изооктана), а также обеспечивает расчет следующих показателей: цетановый индекс дизельных топлив; массовая/объемная доля бензола, оксигенатов, МТБЭ, ароматических углеводородов, олефинов; температура начала кипения, кипения от % отгона, конца кипения, помутнения, кристаллизации, вспышки в закрытом тигле, вспышки в открытом тигле, текучести; предельная температура фильтруемости; давление насыщенных паров; плотность; вязкость кинематическая (пределы допускаемой погрешности не нормированы).
На лицевой панели анализатора располагаются кнопка включения питания, USB разъем (опционально) и жидкокристаллический сенсорный дисплей. На задней панели находятся разъём для подключения сетевого питания, разъем RS485, 3 разъема USB общего назначения (мышь / клавиатура / устройства памяти и пр.), разъем HDMI для внешнего монитора, разъем локальной сети RJ45, 24 коннектора для 12 оптоволоконных каналов, панель доступа к электролампе (для замены при необходимости), охлаждающий вентилятор. Заполнение ячейки анализатора при измерении в потоке происходит автоматически через систему пробоподготовки, обеспечивающую требуемый расход пробы через измерительную ячейку. При измерении в режиме отключённого потока заполнение ячейки производится вручную через штуцер для ввода пробы.
При необходимости применения анализатора во взрывоопасных зонах необходимо устанавливать его в шкаф взрывозащищённый MS, соответствующий требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» ТР ТС 012/2011.
Пломбирование корпуса анализаторов от несанкционированного доступа не предусмотрено. Общий вид анализаторов приведен на рисунках 1-4.

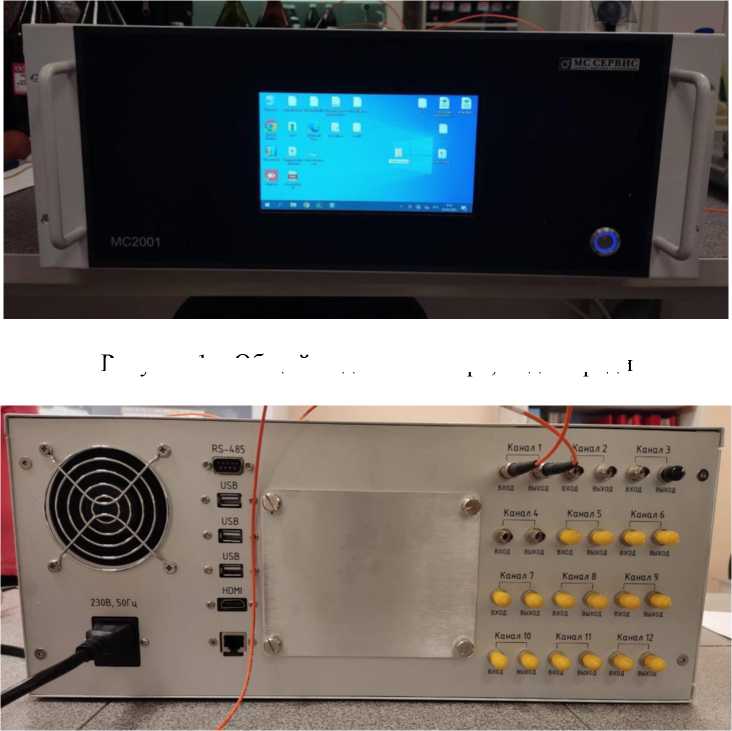

Рисунок 1 - Общий вид анализатора, вид спереди
Рисунок 2 - Общий вид анализатора, вид сзади

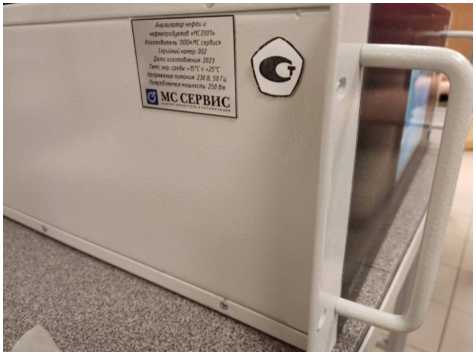

Рисунок 3 - Общий вид анализатора, вид сбоку
выход пробы
вход пробы
вход оптического кабеля

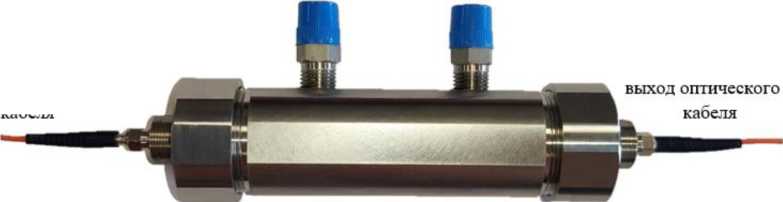

Рисунок 4 - Общий вид измерительной ячейки анализатора
Серийный номер имеет цифровой формат и наносится типографским способом на табличку, расположенную на корпусе анализатора (шильдик), как показано на рисунке 5.
Нанесение знака поверки на корпус анализатора не предусмотрено.
Место нанесения серийного номера

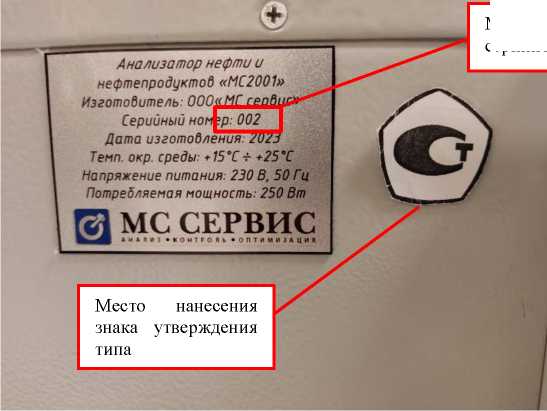

Рисунок 5 - Место размещения шильдика и знака утверждения типа на корпусе анализатора
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений детонационной стойкости (октанового числа) бензинов:
|
от 74 до 99 от 74 до 110 |
|
Диапазон измерений цетанового числа дизельных топлив |
от 35 до 65 |
|
Диапазон измерений объёмной доли изооктана, % |
от 70 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений детонационной стойкости (октанового числа) бензинов |
±1,5 |
|
Пределы допускаемой абсолютной погрешности анализатора при измерении цетанового числа дизельных топлив |
±2,0 |
|
Пределы допускаемой относительной погрешности анализатора при измерении объёмной доли изооктана, % |
±10 |
|
Таблица 3 - Основные технические характеристики анализатора | |
|
Наименование характеристики |
Значение |
|
Количество измерительных ячеек (каналов), шт |
от 1 до 12 |
|
Расход анализируемой среды через измерительную ячейку, дм3/мин, не более |
3 |
|
Диапазон напряжений питания от сети переменного тока частотой 50 Гц, В |
230±23 |
|
Потребляемая мощность, Вт, не более |
250 |
|
Габаритные размеры (Д х Ш х В), мм, не более |
500x500x200 |
|
Масса, кг, не более |
15 |
|
Условия эксплуатации анализаторов:
|
от +15 до +25 от 30 до 80 от 86 до 106 |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч |
25 000 |
