Номер по Госреестру СИ: 91148-24
91148-24 Модули расширения частотного диапазона
(3643NA-PL)
Назначение средства измерений:
Модули расширения частотного диапазона 3643NA-PL (далее - модули) предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников и применяются совместно с анализаторами цепей векторными.
Внешний вид.

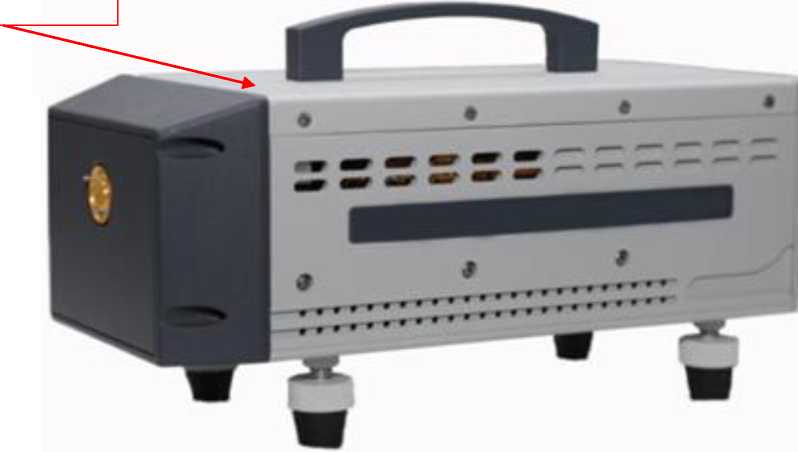

Модули расширения частотного диапазона
Рисунок № 1
Общие сведения
Дата публикации - 29.01.2024
Срок свидетельства - 29.01.2029
Номер записи - 193038
ID в реестре СИ - 1413980
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Модуль расширения частотного диапазона 3643NA-PL,
