Сведения о средстве измерений: 88617-23 Ваттметры поглощаемой мощности

Номер по Госреестру СИ: 88617-23
88617-23 Ваттметры поглощаемой мощности
(PLNR-18)

Назначение средства измерений:
Ваттметры поглощаемой мощности PLNR-18 (далее - ваттметры) предназначены для измерения средней мощности синусоидальных сверхвысокочастотных (далее - СВЧ) сигналов.

сертификация программного обеспечения
Внешний вид. Ваттметры поглощаемой мощности, http://oei-analitika.ru рисунок № 1
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 1
Внешний вид. Ваттметры поглощаемой мощности, http://oei-analitika.ru рисунок № 2
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 2

Общие сведения

Дата публикации - 01.04.2023
Срок свидетельства - 30.03.2028
Номер записи - 190635
ID в реестре СИ - 1407606
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

PLNR-18/4, PLNR-18/2, PLNR-18/1, PLNR-18, 4, 2, 1, /2,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 162
Выдано извещений - 6
Кол-во периодических поверок - 73
Кол-во средств измерений - 44
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№691 от 2023.03.30 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Ваттметры поглощаемой мощности (PLNR-18)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87615-22
12.12.2027
Аттенюаторы фиксированные, Д2-2М-ХХ
Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР") (РОССИЯ г. Москва)
ОТ
МП
1 год
88617-23
30.03.2028
Ваттметры поглощаемой мощности, PLNR-18
Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР") (РОССИЯ г. Москва)
ОТ
МП
1 год
91148-24
29.01.2029
Модули расширения частотного диапазона, 3643NA-PL
Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР") (РОССИЯ г. Москва)
ОТ
МП
1 год
92422-24
21.06.2029
Ваттметры поглощаемой мощности, PLNR-WG
Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР") (РОССИЯ г. Москва)
ОТ
МП
1 год
93470-24
10.10.2029
Комплекты мер калибровочные, КМК-36
Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР") (РОССИЯ г. Москва)
ОТ
МП
1 год

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Ваттметры поглощаемой мощности (PLNR-18)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ
(RA.RU.310690)
  • PLNR-18/2
  • PLNR-18/4
  • PLNR-18/1
  • 25 23 2 0 2 0 2
    АО "РПТП "ГРАНИТ"
    (RA.RU.312064)
  • 4
  • 1
  • 2
  • /2
  • 46 4 46 0 0 19 19 0
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • PLNR-18/4
  • 1 0 1 0 1 0 1
    АО "ПРИСТ"
    (RA.RU.312058)
  • PLNR-18/1
  • PLNR-18/4
  • 75 19 56 6 75 19 56
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • PLNR-18/1
  • PLNR-18/4
  • PLNR-18
  • 5 1 4 0 5 1 4
    ООО "СЗМЦ"
    (RA.RU.314058)
  • PLNR-18/4
  • 5 0 5 0 5 0 5
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • PLNR-18/4
  • 4 0 4 0 0 0 0
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • PLNR-18/1
  • 1 0 1 0 1 0 1

    Стоимость поверки Ваттметры поглощаемой мощности (PLNR-18)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    12000 12000

    Программное обеспечение

    Программное обеспечения (далее - ПО) выполняет функции: управление работой ваттметров. ПО не может быть использовано отдельно от измерительно-вычислительной платформы ваттметров. Метрологически значимая часть ПО и измеренные данные не имеют специальных средств защиты от преднамеренных и непреднамеренных изменений.

    Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные метрологически значимой части ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    PowerViewer.exe

    Номер версии (идентификационный номер) ПО, не ниже

    Version 1.0


    Знак утверждения типа

    Знак утверждения типа

    Наносится на корпус ваттметра в виде наклейки и на титульный лист руководства по эксплуатации (РЭ) типографским способом


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в части 2 «Использование по назначению» документа ПЛНР.713177.004 РЭ «Ваттметры поглощаемой мощности PLNR-18. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

    Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    ПЛНР.713177.002ТУ «Ваттметры поглощаемой мощности PLNR-18. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «ПЛАНАР-ЦЕНТР» (ООО «ПЛАНАР-ЦЕНТР»)

    ИНН 7734734752

    Адрес: 123592, г. Москва, Неманский пр-д, влд. 18 стр. 1

    Телефон: +7-495-923-13-18,

    Факс: +7-495-923-13-18,

    E-mail: info@plnr.pro

    Web-сайт: www.plnr.pro

    Изготовитель

    Общество с ограниченной ответственностью «ПЛАНАР-ЦЕНТР» (ООО «ПЛАНАР-ЦЕНТР»)
    ИНН 7734734752
    Адрес: 123592, г. Москва, пр-д Неманский, влд. 18, стр. 1
    Телефон: +7-495-923-13-18
    Факс: +7-495-923-13-18
    E-mail: info@plnr.pro
    Web-сайт: www.plnr.pro

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)
    Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13 Телефон: +7-495-583-99-23,
    Факс: +7-495-583-99-48

    Правообладатель

    Общество с ограниченной ответственностью «ПЛАНАР-ЦЕНТР» (ООО «ПЛАНАР-ЦЕНТР»)
    ИНН 7734734752
    Адрес: 123592, г. Москва, Неманский пр-д, влд. 18 стр. 1
    Телефон: +7-495-923-13-18,
    Факс: +7-495-923-13-18,
    E-mail: info@plnr.pro
    Web-сайт: www.plnr.pro

    Принцип работы ваттметров основан на преобразовании энергии СВЧ сигналов в тепловой вид и измерении образуемой на выходе чувствительного элемента термоэлектродвижущей силы, пропорциональной подведенной к нему мощности СВЧ сигнала с помощью аналого-цифрового преобразователя.

    Конструктивно ваттметры выполнены в металлическом корпусе с входным СВЧ разъёмом на передней панели и интерфейсным разъёмом на задней панели.

    К настоящему типу средств измерений относятся ваттметры следующих модификаций: PLNR-18/1, PLNR-18/2, PLNR-18/3, PLNR-18/4, которые отличаются диапазоном рабочих частот и диапазоном измерений мощности.

    Для предотвращения несанкционированного доступа ваттметры имеет защитную наклейку завода-изготовителя, разрушающуюся при вскрытии корпуса.

    Общий вид ваттметров, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, место нанесения заводского номера представлены на рисунках 1 и 2. Заводской номер (этикетка/шильдик), идентифицирующий каждый экземпляр ваттметра, а также знак поверки (наклейка) наносится на корпус ваттметра.

    Внешний вид. Ваттметры поглощаемой мощности (PLNR-18), http://oei-analitika.ru

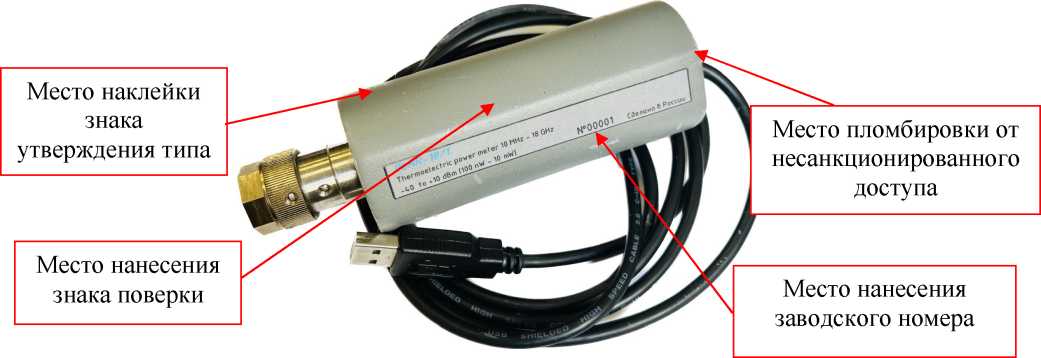

    Рисунок 1 - Общий вид ваттметров PLNR-18/1, PLNR-18/2

    Место пломбировки от несанкционир ованного доступа

    Место наклейки знака утверждения типа

    Внешний вид. Ваттметры поглощаемой мощности (PLNR-18), http://oei-analitika.ru

    Место нанесения заводского номера

    Место нанесения знака поверки

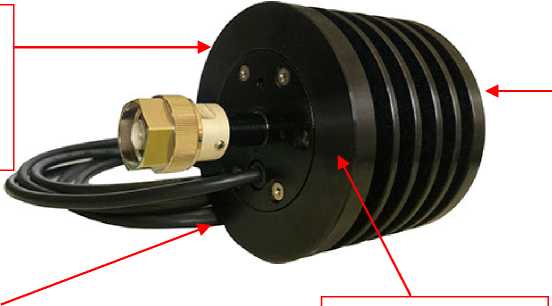

    Рисунок 2 - Общий вид ваттметров PLNR-18/3, PLNR-18/4


    Таблица 4 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Ваттметр поглощаемой мощности

    PLNR-18/1, PLNR-18/2, PLNR-18/3, PLNR-18/4

    по заказу

    Комплект программного обеспечения 1)

    -

    1

    Ящик укладочный2)

    -

    1

    Паспорт

    -

    1

    Руководство по эксплуатации

    ПЛНР.713177.006РЭ

    1

    Примечания:

    • 1) На внешнем носителе.

    • 2) Поставляется по согласованию с заказчиком


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    PLNR-

    18/1

    PLNR-

    18/2

    PLNR-

    18/3

    PLNR-

    18/4

    Диапазон рабочих частот, Г ц

    от 1,0-107 до 1,84010

    от 0 до 1,8-10

    10

    Диапазон измерений мощности, Вт

    от 1 •Ю'7

    от 1 • 104

    от 1 •Ю2

    от 1,0-102

    до 140'2

    до 1-101

    до 1-101

    до 2Д101

    КСВН входа, в диапазоне частот, не более:

    от 0,01 до 0,10 ГГц включ.

    1,40

    -

    от 0 до 3,0 ГГц включ.

    -

    1,15

    св. 0,10 до 12,0 ГГц включ.

    1,30

    -

    св. 3 до 12 ГГц включ.

    -

    1,30

    св. 12 до 18 ГГц включ.

    1,40

    1,40

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    PLNR-

    18/1

    PLNR-

    18/1

    PLNR-

    18/1

    PLNR-

    18/1

    Пределы допускаемой относительной погрешности измерений мощности, без учета погрешности рассогласования, диапазоне частот, %:

    от 0 до 12 ГГц включ.

    ±4

    св. 12 до 18 ГГц включ.

    ±6

    Таблица 3 - Технические характеристики

    Наименование характеристики

    Значение

    PLNR-

    18/1

    PLNR-

    18/2

    PLNR-

    18/3

    PLNR-

    18/4

    Тип соединителя входного разъема

    N-тип, тип

    III (вилка)

    Нормальные условия:

    - температура окружающей среды, °С

    от +15 до +25

    - относительная влажность воздуха, %

    от 30 до 80

    Габаритные размеры, мм, не более:

    длина

    140

    110

    диаметр

    45

    80

    Масса, кг, не более

    0,3

    1,0


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
