Номер по Госреестру СИ: 87615-22
87615-22 Аттенюаторы фиксированные
(Д2-2М-ХХ)
Назначение средства измерений:
Аттенюаторы фиксированные Д2-2М-ХХ (далее - аттенюаторы) предназначены для ослабления уровня сверхвысокочастотных электромагнитных колебаний большой мощности, а также для поверки (калибровки) радиоэлектронных средств измерений.
Внешний вид.
Аттенюаторы фиксированные
Рисунок № 1
Внешний вид.
Аттенюаторы фиксированные
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на маркировочную табличку фотохимическим методом для последующего крепления на боковую часть аттенюатора и типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в части 2 «Порядок работы с аттенюатором» документа ПЛНР.713177.009 РЭ «Аттенюаторы фиксированные. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аттенюаторам фиксированным Д2-2М-ХХПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3383 «Об утверждении государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
ПЛНР.713177.009 ТУ Аттенюаторы фиксированные Д2-2М-ХХ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «ПЛАНАР-ЦЕНТР» (ООО «ПЛАНАР-
ЦЕНТР»)
ИНН 7734734752
Адрес: 123592, г. Москва, пр-д Неманский, влд. 18, стр. 1
Телефон/факс: +7-495-923-13-18
E-mail: info@plnr.pro
Изготовитель
Общество с ограниченной ответственностью «ПЛАНАР-ЦЕНТР» (ООО «ПЛАНАР-ЦЕНТР»)ИНН 7734734752
Юридический адрес: 123592, г. Москва, пр-д Неманский, влд. 18, стр. 1
Адрес места осуществления деятельности: 123592, г. Москва, пр-д Неманский, влд. 18, стр. 1
Телефон/факс: +7-495-923-13-18
E-mail: info@plnr.pro
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23; факс: +7 (495) 583-99-48
Правообладатель
Общество с ограниченной ответственностью «ПЛАНАР-ЦЕНТР» (ООО «ПЛАНАР-ЦЕНТР»)
ИНН 7734734752
Адрес: 123592, г. Москва, пр-д Неманский, влд. 18, стр. 1
Телефон/факс: +7-495-923-13-18
E-mail: info@plnr.pro
Принцип работы аттенюаторов основан на ослаблении входного сигнала с помощью резистивных согласованных секций, в которых происходит частичное поглощение входной мощности. Для отвода тепла, вызываемого нагревом резисторов при поглощении ими мощности, и его рассеивания в окружающее пространство, резистивные секции помещены в корпус с радиатором.
Конструктивно аттенюаторы представляют собой моноблок.
К настоящему типу средств измерений относятся аттенюаторы следующих модификаций: Д2-2М-03, Д2-2М-10 и Д2-2М-20, которые отличаются номинальным значением ослабления.
Для предотвращения несанкционированного доступа аттенюаторы имеет защитную наклейку завода-изготовителя, разрушающуюся при вскрытии корпуса.
Общий вид аттенюатора, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунках 1 - 3. Заводской номер, состоящий из цифр, идентифицирующий каждый экземпляр аттенюатора, наносится на информационную табличку фотохимическим методом или гравированием, размещаемую на задней панели.

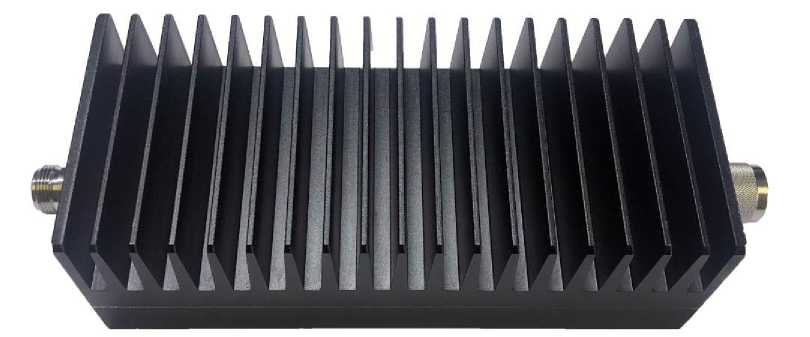

Рисунок 1 - Общий вид аттенюатора фиксированного Д2-2М-ХХ
Место пломбировки от несанкционированного доступа

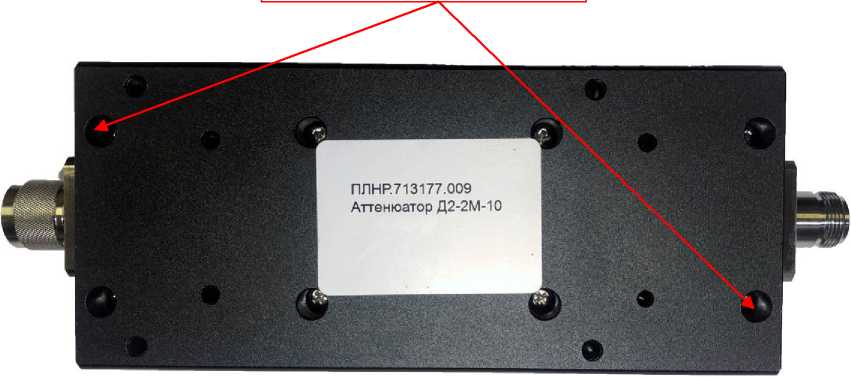

Рисунок 2 - Вид снизу, место нанесения место пломбировки от несанкционированного доступа
аттенюатора фиксированного Д2-2М-ХХ
Место нанесения заводского номера и наклейки знака утверждения типа
Место нанесения знака поверки
N°01302 “ ₽0-си|
Рисунок 3 - Вид сбоку, место нанесения заводского номера, место наклейки знака утверждения типа, знака поверки аттенюатора фиксированного Д2-2М-ХХ
Таблица 1 - Метрологические характеристики
Наименование параметра или характеристики |
Значение характеристики | ||
Д2-2М-03 |
Д2-2М-10 |
Д2-2М-20 | |
Диапазон рабочих частот, Г ц |
от 0 до 2^109 | ||
Номинальные значения ослаблений, дБ |
3 |
10 |
20 |
Максимальная допустимая входная мощность, Вт |
100 | ||
КСВН входа/выхода, не более |
1,25 | ||
Пределы допускаемого отклонения ослабления от номинального значения, дБ |
±0,5 |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Тип соединителя (вход/выход) |
N-тип, тип III (вилка/розетка) |
Масса аттенюатора, кг, не более |
1,8 |
Габаритные размеры, мм, не более: | |
- длина |
230 |
- ширина |
80 |
- высота |
60 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность окружающего воздуха, | |
при температуре 20 °С, % |
80 |
