Сведения о средстве измерений: 92422-24 Ваттметры поглощаемой мощности

Номер по Госреестру СИ: 92422-24
92422-24 Ваттметры поглощаемой мощности
(PLNR-WG)

Назначение средства измерений:
Ваттметры поглощаемой мощности PLNR-WG (далее - ваттметры) предназначены для измерений средней мощности синусоидальных СВЧ сигналов и среднего значения мощности импульсно-модулированных СВЧ сигналов.

сертификация программного обеспечения
Внешний вид. Ваттметры поглощаемой мощности, http://oei-analitika.ru рисунок № 1
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 1
Внешний вид. Ваттметры поглощаемой мощности, http://oei-analitika.ru рисунок № 2
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 2
Внешний вид. Ваттметры поглощаемой мощности, http://oei-analitika.ru рисунок № 3
Внешний вид.
Ваттметры поглощаемой мощности
Рисунок № 3

Общие сведения

Дата публикации - 25.06.2024
Срок свидетельства - 21.06.2029
Номер записи - 194268
ID в реестре СИ - 1417166
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1478 от 2024.06.21 ПРИКАЗ_Об утверждении типов средств измерений (13)

Наличие аналогов СИ: Ваттметры поглощаемой мощности (PLNR-WG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87615-22
12.12.2027
Аттенюаторы фиксированные, Д2-2М-ХХ
Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР") (РОССИЯ г. Москва)
ОТ
МП
1 год
88617-23
30.03.2028
Ваттметры поглощаемой мощности, PLNR-18
Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР") (РОССИЯ г. Москва)
ОТ
МП
1 год
91148-24
29.01.2029
Модули расширения частотного диапазона, 3643NA-PL
Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР") (РОССИЯ г. Москва)
ОТ
МП
1 год
92422-24
21.06.2029
Ваттметры поглощаемой мощности, PLNR-WG
Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР") (РОССИЯ г. Москва)
ОТ
МП
1 год
93470-24
10.10.2029
Комплекты мер калибровочные, КМК-36
Общество с ограниченной ответственностью "ПЛАНАР-ЦЕНТР" (ООО "ПЛАНАР-ЦЕНТР") (РОССИЯ г. Москва)
ОТ
МП
1 год

Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.

В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.

Отчёт имеет два варианта предварительных фильтров:

  • выборка по годам или за все время формирования БД, начиная с 2010 года
  • по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)

Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.

Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

В таблице по каждой из организаций представлена следующая информация:

  • Полное наименование организации
  • Общее количество поверок начиная в 2010 года
  • Поверок за год (последние 365 дней)
  • Среднее кол-во поверок в день за последний год (в году 365 дней)
  • Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
  • Общее количество первичных поверок
  • Общее количество периодических поверок
  • Общее количество поверок без статуса
  • Кол-во извещений о непригодности в штуках
  • Кол-во извещений о непригодности в процентах

Бесплатный

Кто поверяет Ваттметры поглощаемой мощности (PLNR-WG)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Ваттметры поглощаемой мощности (PLNR-WG)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) выполняет функции: управление работой ваттметров. ПО не может быть использовано отдельно от измерительно-вычислительной платформы ваттметров. Метрологически значимая часть ПО и измеренные данные не имеют специальных средств защиты от преднамеренных и непреднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

значимой части ПО

Таблица 1 -

данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PowerViewer.exe

Номер версии (идентификационный номер) ПО

не ниже Version 1.0


Знак утверждения типа

Знак утверждения типа

наносится на маркировочную табличку фотохимическим методом для последующего крепления на боковой панели ваттметра и типографским способом на титульные листы эксплуатационной документации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в части 4 «Порядок работы» ПЛНР.713177.037РЭ «Ваттметры поглощаемой мощности PLNR-WG. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 9 ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

ПЛНР.713177.037ТУ Технические условия. Ваттметры поглощаемой мощности PLNR-WG.

Правообладатель

ответственностью

«ПЛАНАР-ЦЕНТР»

Общество с ограниченной

(ООО «ПЛАНАР-ЦЕНТР») ИНН 7734734752

Юридический адрес: 111250, г. Москва, вн.тер.г. муниципальный округ Лефортово, ул. Красноказарменная, д. 14А, к. 5, кв. 281

Телефон (факс): +7 (495) 923-13-18

E-mail: info@plnr.pro

Изготовитель

Общество с ограниченной (ООО «ПЛАНАР-ЦЕНТР») ИНН 7734734752
Адрес: 111250, г. Москва, вн.тер.г. муниципальный ул. Красноказарменная, д. 14А, к. 5, кв. 281
ответственностью
«ПЛАНАР-ЦЕНТР»
округ Лефортово,
Адрес места осуществления деятельности: 111250, г. Москва, ул. Красноказарменная, д. 14А, к. 5
Телефон (факс): +7 (495) 923-13-18
E-mail: info@plnr.pro

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)
Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13
Телефон: +7 (495) 583-99-23, факс: +7 (495) 583-99-48

Правообладатель

ответственностью
«ПЛАНАР-ЦЕНТР»
Общество с ограниченной
(ООО «ПЛАНАР-ЦЕНТР») ИНН 7734734752
Юридический адрес: 111250, г. Москва, вн.тер.г. муниципальный округ Лефортово, ул. Красноказарменная, д. 14А, к. 5, кв. 281
Телефон (факс): +7 (495) 923-13-18
E-mail: info@plnr.pro

Принцип действия ваттметров основан на преобразовании энергии СВЧ колебаний в тепловой вид и измерении образуемой на выходе чувствительного элемента термоэлектродвижущей силы, пропорциональной подведённой к нему мощности СВЧ с помощью аналого-цифрового преобразователя.

Конструктивно ваттметры выполнены в металлическом корпусе с входным СВЧ разъёмом на передней панели и интерфейсным разъёмом на задней панели.

К настоящему типу средств измерений относятся ваттметры следующих модификаций: PLNR-WG-53, PLNR-WG-78, которые отличаются диапазоном рабочих частот и типом волноводного фланца.

Для предотвращения несанкционированного доступа ваттметры имеют защитные пломбы винтов крепления изготовителя, расположенные на задней панели, разрушающиеся при вскрытии корпуса.

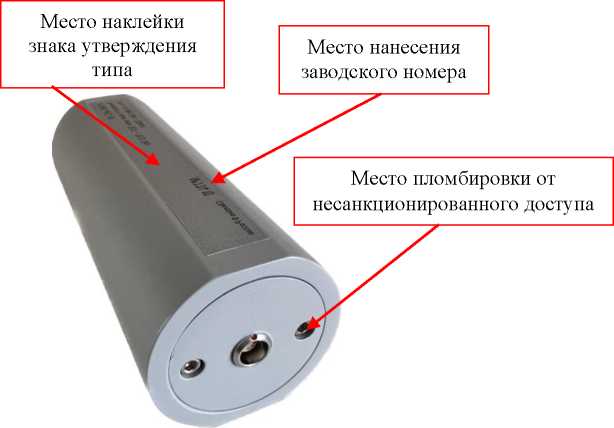

Общий вид ваттметров, место пломбировки от несанкционированного доступа, место наклейки знака утверждения типа, знака поверки, место нанесения заводского номера представлены на рисунках 1 и 2. Заводской номер, идентифицирующий каждый экземпляр ваттметра, наносится фотохимическим методом или гравированием на информационную табличку, размещаемую на корпусе.

Внешний вид. Ваттметры поглощаемой мощности (PLNR-WG), http://oei-analitika.ru

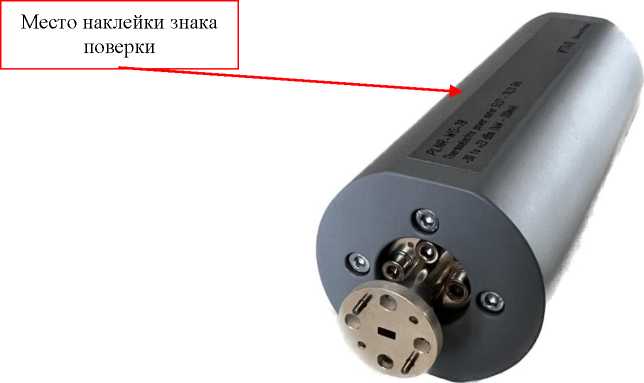

Рисунок 1 - Общий вид ваттметра

Внешний вид. Ваттметры поглощаемой мощности (PLNR-WG), http://oei-analitika.ru

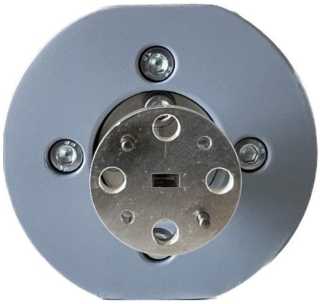

Рисунок 2 - Общий вид ваттметра сзади (слева) и спереди (справа)

Внешний вид. Ваттметры поглощаемой мощности (PLNR-WG), http://oei-analitika.ru

Таблица 4 -

п/п

Наименование

Обозначение

Количество,

шт.

1

Ваттметр поглощаемой мощности

PLNR-WG-53

по заказу

2

Ваттметр поглощаемой мощности

PLNR-WG-78

по заказу

3

Ящик укладочный 1)

-

1

4

Кабель соединительный

-

1

п/п

Наименование

Обозначение

Количество,

шт.

5

Кабель поверочный1)

-

1

6

Комплект программного обеспечения 2)

-

1

7

Руководство по эксплуатации

ПЛНР.713177.037РЭ

1

8

Паспорт

ПЛНР.713177.037ПС

1

  • 1) - поставляется по согласованию с заказчиком;

  • 2) - на внешнем носителе.


Таблица 2 - Метрологические характеристики модулей

Наименование параметра или характеристики

Значение характеристики

Диапазон рабочих частот, ГГц

PLNR-WG-53

PLNR-WG-78

от 50,00 до 53,00

от 53,57 до 78,33

Диапазон измерений поглощаемой мощности, Вт

от 1 • 10-6 до 2 •IO-1

КСВН входа, не более

(КСВН- коэффициент стоячей волны по напряжению)

1,4

Пределы допускаемой относительной погрешности измерений поглощаемой мощности (без учета погрешности рассогласования), %

+ [6+0,1 (Рк/Px - 1)]*

* Рк - конечное значение установленного предела измерений мощности Рх - показания ваттметра, Вт

Таблица 3 - Технические

Тип волноводных фланцев по ГОСТ 13317-89:

PLNR-WG-53

PLNR-WG-78

5,2х2,6

3,6х1,8

Масса, кг, не более

0,2

Габаритные размеры (длина х высота х ширина), мм, не более

120х45х25

Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, при температуре +25 °С, % атмосферное давление, кПа

от + 15 до + 25 до 80 от 84,0 до 106,7
