Номер по Госреестру СИ: 90882-23
90882-23 Трансформаторы тока
(LZZBJ9-10C3)
Назначение средства измерений:
Трансформаторы тока LZZBJ9-10C3 (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 27.12.2023
Срок свидетельства -
Номер записи - 192789
ID в реестре СИ - 1413220
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
LZZBJ9-10C3,
Производитель
Изготовитель - Dalian No.1 Instrument Transformer Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2789 от 2023.12.25 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы тока (LZZBJ9-10C3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Dalian No.1 Instrument Transformer Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90873-23 25.12.2028 |
Трансформаторы тока, LZZBJ9-10К2 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90875-23 |
Трансформаторы напряжения, JDZX9-10G Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90876-23 25.12.2028 |
Трансформаторы напряжения, JDZX9-10G3D Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90877-23 25.12.2028 |
Трансформаторы напряжения, JDZX9-10G7 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90882-23 |
Трансформаторы тока, LZZBJ9-10C3 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90909-23 27.12.2028 |
Трансформаторы тока, LZZBJ9-10C5G3 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90943-23 28.12.2028 |
Трансформаторы тока, LMBF-0, 5/450×650 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
90949-24 11.01.2029 |
Трансформаторы тока, LZZBJ9-10К2ТН Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
91733-24 27.03.2029 |
Трансформаторы напряжения, JDZX6-35R(CQ)3 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
91798-24 05.04.2029 |
Трансформаторы тока, CGIS Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
92169-24 24.05.2029 |
Трансформаторы тока, Dalian No.1 Instrument Transformer Co., Ltd., Китай С Dalian No.1 Instrument Transformer Co., Ltd., Китай С Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
92170-24 24.05.2029 |
Трансформаторы тока, LMZB4-20 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
92189-24 27.05.2029 |
Трансформаторы напряжения, JDZX9-15 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
94003-24 05.12.2029 |
Трансформаторы напряжения, JDZ7-2B Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Трансформаторы тока (LZZBJ9-10C3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 6 | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Трансформаторы тока (LZZBJ9-10C3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Общие сведения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательDalian No.1 Instrument Transformer Co., Ltd., Китай
Адрес: No.29 Haiwan Road, Pulandian, Dalian, Liaoning Province, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из магнитопровода с тремя вторичными обмотками, которые залиты эпоксидной смолой.
Конструкция трансформаторов - опорные с литой изоляцией.
Выводы первичной обмотки выведены в верхнюю часть литого корпуса в виде контактных площадок, каждая с четырьмя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбирования для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Трансформаторы имеют заводские номера 23040085010001, 23040085010002,
23040085010003, 23040085010004, 23040085010005, 23040085010006.
Нанесение знака поверки на трансформаторы не предусмотрено. Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.

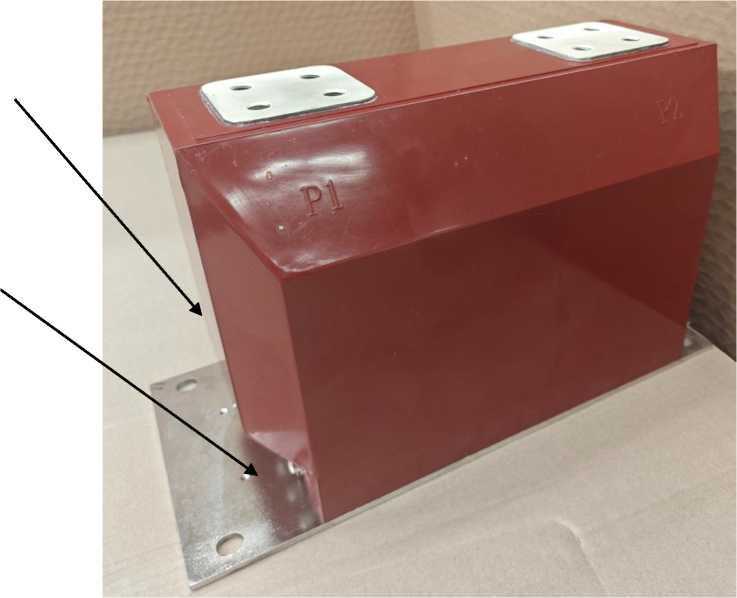

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.
