Номер по Госреестру СИ: 94003-24
94003-24 Трансформаторы напряжения
(JDZ7-2B)
Назначение средства измерений:
Трансформаторы напряжения JDZ7-2B (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 06.12.2024
Срок свидетельства - 05.12.2029
Номер записи - 195823
ID в реестре СИ - 1421678
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Dalian No.1 Instrument Transformer Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2867 от 2024.12.05 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы напряжения (JDZ7-2B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Dalian No.1 Instrument Transformer Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90873-23 25.12.2028 |
Трансформаторы тока, LZZBJ9-10К2 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90875-23 |
Трансформаторы напряжения, JDZX9-10G Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90876-23 25.12.2028 |
Трансформаторы напряжения, JDZX9-10G3D Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90877-23 25.12.2028 |
Трансформаторы напряжения, JDZX9-10G7 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90882-23 |
Трансформаторы тока, LZZBJ9-10C3 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90909-23 27.12.2028 |
Трансформаторы тока, LZZBJ9-10C5G3 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90943-23 28.12.2028 |
Трансформаторы тока, LMBF-0, 5/450×650 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
90949-24 11.01.2029 |
Трансформаторы тока, LZZBJ9-10К2ТН Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
91733-24 27.03.2029 |
Трансформаторы напряжения, JDZX6-35R(CQ)3 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
91798-24 05.04.2029 |
Трансформаторы тока, CGIS Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
92169-24 24.05.2029 |
Трансформаторы тока, Dalian No.1 Instrument Transformer Co., Ltd., Китай С Dalian No.1 Instrument Transformer Co., Ltd., Китай С Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
92170-24 24.05.2029 |
Трансформаторы тока, LMZB4-20 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
92189-24 27.05.2029 |
Трансформаторы напряжения, JDZX9-15 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
94003-24 05.12.2029 |
Трансформаторы напряжения, JDZ7-2B Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Трансформаторы напряжения (JDZ7-2B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы напряжения (JDZ7-2B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Общие сведения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ Р МЭК 61689-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательDalian No.1 Instrument Transformer Co., Ltd., Китай
Адрес: No.29 Haiwan Road, Pulandian, Dalian, Liaoning Province, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными трансформаторами с литой изоляцией из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток помещены в клеммной коробке, закрепленной на основании. Для крепления трансформаторов на основании имеются отверстия под болты.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку, расположенную на корпусе трансформатора, методом лазерной гравировки в месте, указанном на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено.

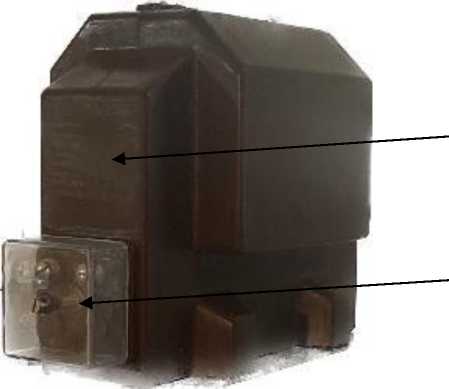

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования представлены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Место нанесения
заводского номера
Таблица 1 - Метрологические характеристики
Наименование характеристики
Номинальное напряжение первичной обмотки, кВ___________________
Номинальное напряжение основной вторичной обмотки, кВ__________
Класс точности вторичной обмотки по ГОСТ 1983-2015______________
Номинальная мощность вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А
Значение
0,69/^3 0,1/^3
0,5
40
|
Номинальная частота напряжения сети, Гц |
50 |
|
Предельная мощность, В^А |
150 |
|
Таблица 2 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
12 |
|
Габаритные размеры (длина^ширина^высота), мм, не более |
230x121x185 |
|
Условия эксплуатации:
|
от -60 до +40 95 |
|
Средняя наработка до отказа, ч, не менее |
175 000 |
|
Средний срок службы, лет, не менее |
20 |
