Номер по Госреестру СИ: 92189-24
92189-24 Трансформаторы напряжения
(JDZX9-15)
Назначение средства измерений:
Трансформаторы напряжения JDZX9-15 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 28.05.2024
Срок свидетельства - 27.05.2029
Номер записи - 194044
ID в реестре СИ - 1416561
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
JDZX9-15,
Производитель
Изготовитель - Dalian No.1 Instrument Transformer Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1284 от 2024.05.27 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Трансформаторы напряжения (JDZX9-15)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Dalian No.1 Instrument Transformer Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90873-23 25.12.2028 |
Трансформаторы тока, LZZBJ9-10К2 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90875-23 |
Трансформаторы напряжения, JDZX9-10G Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90876-23 25.12.2028 |
Трансформаторы напряжения, JDZX9-10G3D Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90877-23 25.12.2028 |
Трансформаторы напряжения, JDZX9-10G7 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90882-23 |
Трансформаторы тока, LZZBJ9-10C3 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90909-23 27.12.2028 |
Трансформаторы тока, LZZBJ9-10C5G3 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90943-23 28.12.2028 |
Трансформаторы тока, LMBF-0, 5/450×650 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
90949-24 11.01.2029 |
Трансформаторы тока, LZZBJ9-10К2ТН Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
91733-24 27.03.2029 |
Трансформаторы напряжения, JDZX6-35R(CQ)3 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
91798-24 05.04.2029 |
Трансформаторы тока, CGIS Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
92169-24 24.05.2029 |
Трансформаторы тока, Dalian No.1 Instrument Transformer Co., Ltd., Китай С Dalian No.1 Instrument Transformer Co., Ltd., Китай С Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
92170-24 24.05.2029 |
Трансформаторы тока, LMZB4-20 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
92189-24 27.05.2029 |
Трансформаторы напряжения, JDZX9-15 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
94003-24 05.12.2029 |
Трансформаторы напряжения, JDZ7-2B Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Трансформаторы напряжения (JDZX9-15)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОСЕРВИС" (RA.RU.312784) | 3 | 3 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы напряжения (JDZX9-15)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Общие сведения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ Р МЭК 61689-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательDalian No.1 Instrument Transformer Co., Ltd., Китай
Адрес: No.29 Haiwan Road, Pulandian, Dalian, Liaoning Province, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными трансформаторами с литой изоляцией из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток помещены в клеммной коробке, закрепленной на основании. Для крепления трансформаторов на основании имеются отверстия под болты.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку, расположенную на корпусе трансформатора, методом лазерной гравировки в месте, указанном на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено.

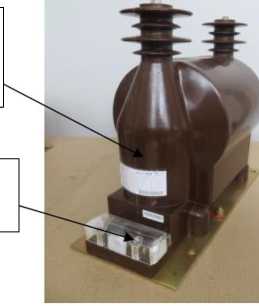

Общий вид трансформаторов, место нанесения заводского номера и место пломбирования представлены на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
15,75/^3 |
|
Номинальное напряжение основной вторичной обмотки, кВ |
0,1/^3 |
|
Номинальное напряжение дополнительных вторичных обмоток, кВ |
0,1/^3; 0,1/3 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983-2015 |
0,5 |
|
Класс точности дополнительных вторичных обмоток по ГОСТ 19832015 |
0,5; 3P |
|
Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
30 |
|
Номинальная мощность дополнительных вторичных обмоток при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
30;100 |
|
Номинальная частота напряжения сети, Гц |
50 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
57 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
456x220x496 |
|
Условия эксплуатации:
|
от -60 до +40 95 |
|
Средняя наработка до отказа, ч, не менее |
400000 |
|
Средний срок службы, лет, не менее |
30 |
