Номер по Госреестру СИ: 91798-24
91798-24 Трансформаторы тока
(CGIS)
Назначение средства измерений:
Трансформаторы тока CGIS (далее по тексту - трансформаторы) предназначены для преобразования переменного первичного тока в переменный ток вторичной обмотки, для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 28.08.2024
Срок свидетельства - 05.04.2029
Номер записи - 193671
ID в реестре СИ - 1415620
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Dalian No.1 Instrument Transformer Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№896 от 2024.04.05 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы тока (CGIS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Dalian No.1 Instrument Transformer Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90873-23 25.12.2028 |
Трансформаторы тока, LZZBJ9-10К2 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90875-23 |
Трансформаторы напряжения, JDZX9-10G Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90876-23 25.12.2028 |
Трансформаторы напряжения, JDZX9-10G3D Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90877-23 25.12.2028 |
Трансформаторы напряжения, JDZX9-10G7 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90882-23 |
Трансформаторы тока, LZZBJ9-10C3 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90909-23 27.12.2028 |
Трансформаторы тока, LZZBJ9-10C5G3 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
90943-23 28.12.2028 |
Трансформаторы тока, LMBF-0, 5/450×650 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
4 года |
|
90949-24 11.01.2029 |
Трансформаторы тока, LZZBJ9-10К2ТН Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
91733-24 27.03.2029 |
Трансформаторы напряжения, JDZX6-35R(CQ)3 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
91798-24 05.04.2029 |
Трансформаторы тока, CGIS Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
92169-24 24.05.2029 |
Трансформаторы тока, Dalian No.1 Instrument Transformer Co., Ltd., Китай С Dalian No.1 Instrument Transformer Co., Ltd., Китай С Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
92170-24 24.05.2029 |
Трансформаторы тока, LMZB4-20 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
92189-24 27.05.2029 |
Трансформаторы напряжения, JDZX9-15 Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
|
94003-24 05.12.2029 |
Трансформаторы напряжения, JDZ7-2B Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ ) |
ОТ МП |
8 лет |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Трансформаторы тока (CGIS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (CGIS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Общие сведения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательDalian No.1 Instrument Transformer Co., Ltd., Китай
Адрес: No.29 Haiwan Road, Pulandian, Dalian, Liaoning Province, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из тороидального магнитопровода, имеющего от двух до четырех вторичных обмоток, которые залиты эпоксидной смолой. Трансформаторы не имеют первичной обмотки.
Конструкция трансформаторов - шинные с литой изоляцией.
Вторичные обмотки выведены на лицевую сторону корпуса. Пломбирование трансформаторов не предусмотрено. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
Трансформаторы изготавливаются в следующих модификациях: CGIS2308G2/310, CGIS2308G2/210, CGIS2111G2/310, отличающихся габаритными размерами и количеством вторичных обмоток.
Знак поверки на трансформаторы не наносится. Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.

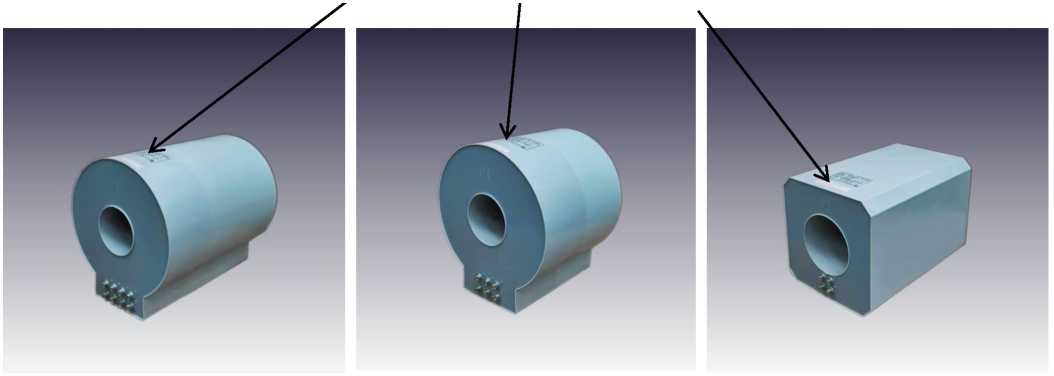

Общий вид трансформаторов и место нанесения заводского номера приведен на рисунке 1.
