Номер по Госреестру СИ: 90568-23
90568-23 Резервуары горизонтальные стальные цилиндрические
(РГС-50)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 8 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательОбщество с ограниченной ответственностью «Жатайский завод металлоконструкций» (ООО «ЖЗМК»)
ИНН: 1435236821
Юридический адрес: 677902, Республика Саха (Якутия), п. Жатай, ул. Северная, д. 19,
к. 1, кв. 63
Тел.: +7(924) 765-09-95
E-mail: gzmk2011@yandex.ru
Изготовитель
Общество с ограниченной ответственностью «Жатайский завод металлоконструкций» (ООО «ЖЗМК»)ИНН: 1435236821
Юридический адрес: 677902, Республика Саха (Якутия), п. Жатай, ул. Северная, д. 19,
к. 1, кв. 63
Адрес места осуществления деятельности: 677902, Республика Саха (Якутия), п. Жатай, ул. Строда, д. 12/3
Тел.: +7(924) 765-09-95
E-mail: gzmk2011@yandex.ru
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д.13, оф. 33 Адрес местонахождения: 420043, Республика Татарстан, г. Казань, ул. Вишневского, д. 26а, каб. №19
Телефон: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Правообладатель
Общество с ограниченной ответственностью «Жатайский завод металлоконструкций» (ООО «ЖЗМК»)ИНН: 1435236821
Юридический адрес: 677902, Республика Саха (Якутия), п. Жатай, ул. Северная, д. 19,
к. 1, кв. 63
Тел.: +7(924) 765-09-95
E-mail: gzmk2011@yandex.ru
Резервуары представляют собой стальные горизонтальные конструкции
цилиндрической формы с усеченно-коническими днищами наземного расположения.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены на днища резервуаров аэрографическим способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуарам данного типа относятся резервуары с заводскими номерами 1, 2, 3, 4, 5, расположенные по адресу: Республика Саха (Якутия), Усть-Майский улус (район), с. Усть-Миль, территория склада ГСМ ДЭС с. Усть-Миль, Производственный центр.

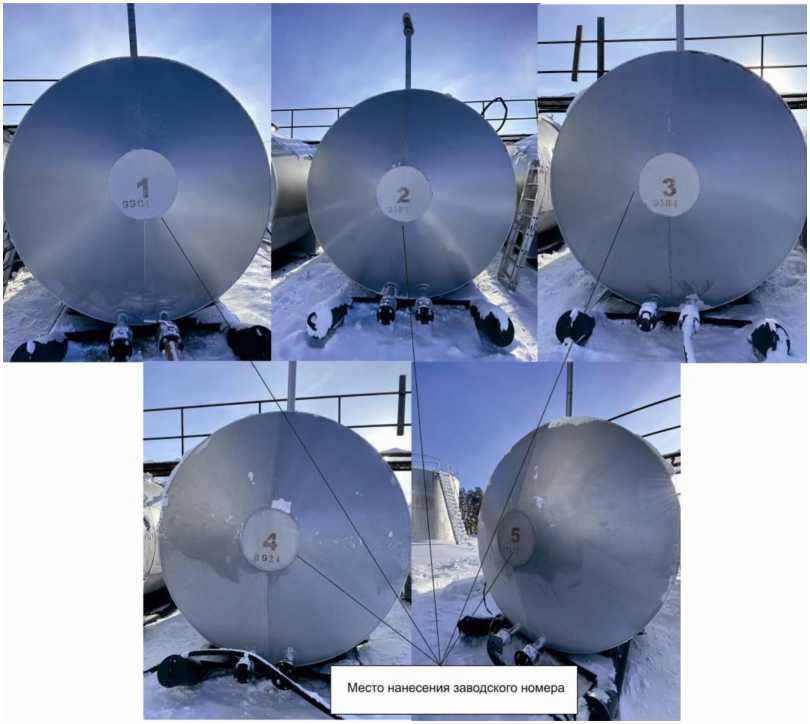

Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1.
Рисунок 1 - Общий вид резервуаров горизонтальных стальных цилиндрических РГС-50 с указанием места нанесения заводских номеров
Таблица 2 -
Наименование |
Обозначение |
Количество |
Резервуар горизонтальный стальной цилиндрический |
РГС-50 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 -
Наименование характеристики |
Значение |
Тип резервуаров |
РГС-50 |
Номинальная вместимость, м3 |
50 |
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,25 |
Средний срок службы, лет, не менее |
50 |
Условия эксплуатации:
|
от -55 до +50 от 84,0 до 106,7 |
