Номер по Госреестру СИ: 88860-23
88860-23 Резервуары стальные горизонтальные цилиндрические
(РГС-60)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-60 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Жатайский завод металлоконструкций»
(ООО «ЖЗМК»)
ИНН 1435236821
Адрес: 677902, Республика Саха (Якутия), поселок Жатай, ул. Северная, д.19 к.1, кв.63
Изготовитель
Общество с ограниченной ответственностью «Жатайский завод металлоконструкций» (ООО «ЖЗМК»)
ИНН 1435236821
Адрес: 677902, Республика Саха (Якутия), поселок Жатай, ул. Северная, д.19 к.1, кв.63
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21 E-mail: trifonovua@mail.ru
Правообладатель
Общество с ограниченной ответственностью «Жатайский завод металлоконструкций»
(ООО «ЖЗМК»)
ИНН 1435236821
Адрес: 677902, Республика Саха (Якутия), поселок Жатай, ул. Северная, д.19 к.1, кв.63
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 60 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с усеченно-коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом сублимации на маркировочные таблички резервуаров (рисунок 1).
Резервуары РГС-60 с заводскими номерами 480, 481, расположены на территории нефтесклада «Оленек» филиал «Ленская нефтебаза» АО «Саханефтегазсбыт» по адресу: 678480, Республика Саха (Якутия), Оленекский район, п. Оленек, ул. Набережная, 1.
Общий вид резервуаров РГС-60 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

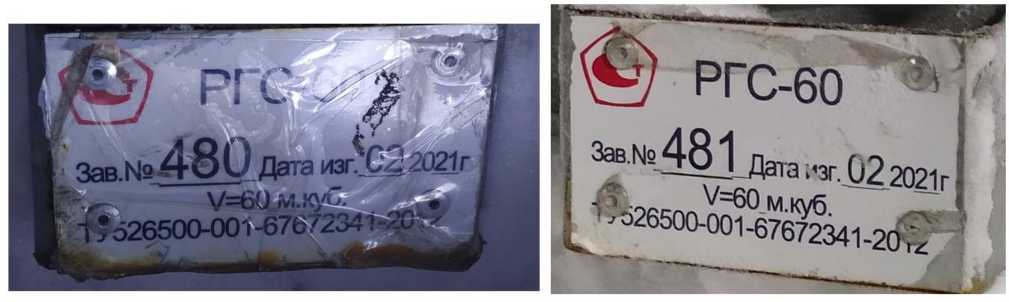

Рисунок 1 - Маркировочные таблички резервуаров

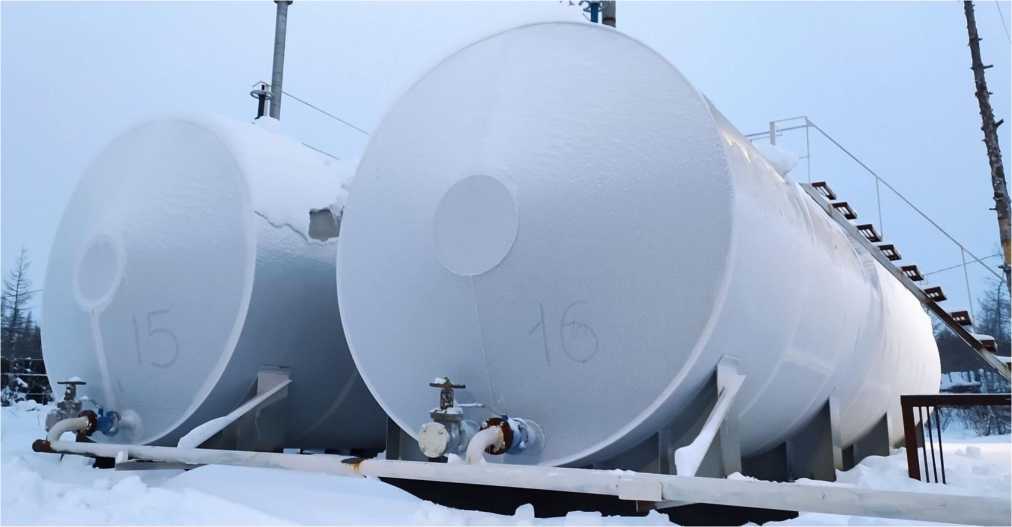

Рисунок 2 - Общий вид резервуаров РГС-60
Пломбирование резервуаров РГС-60 не предусмотрено.
Таблица 3-
Наименование |
Обозначение |
Количество |
Резервуар стальной горизонтальный цилиндрический |
РГС-60 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
60 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС |
от -50 до +50 |
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
10 |
