Сведения о средстве измерений: 88447-23 Резервуары горизонтальные стальные одностенные

Номер по Госреестру СИ: 88447-23
88447-23 Резервуары горизонтальные стальные одностенные
(РГС)

Назначение средства измерений:
Резервуары горизонтальные стальные одностенные РГС (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.

сертификация программного обеспечения
Внешний вид. Резервуары горизонтальные стальные одностенные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные одностенные
Рисунок № 1
Внешний вид. Резервуары горизонтальные стальные одностенные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные одностенные
Рисунок № 2
Внешний вид. Резервуары горизонтальные стальные одностенные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Резервуары горизонтальные стальные одностенные
Рисунок № 3
Внешний вид. Резервуары горизонтальные стальные одностенные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Резервуары горизонтальные стальные одностенные
Рисунок № 4

Общие сведения

Дата публикации - 09.03.2023
Срок свидетельства - 09.03.2028
Номер записи - 190475
ID в реестре СИ - 1406242
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

РГС-60,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК")
Страна - РОССИЯ
Населенный пункт - Республика Саха (Якутия), пос. Жатай
Уведомление о начале осуществления предпринимательской деятельности - Да

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.

Приказы РСТ, где упоминается данный тип СИ

№485 от 2023.03.09 ПРИКАЗ_Об утверждении типов средств измерений (24)

Наличие аналогов СИ: Резервуары горизонтальные стальные одностенные (РГС)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80376-20
30.12.2025
Прицепы-цистерны , ЦОР
Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК") (РОССИЯ Республика Саха (Якутия), пос. Жатай)
ОТ
МП
2 года
86651-22
01.09.2027
Резервуары горизонтальные стальные двустенные для хранения нефтепродуктов, РГСД
Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК") (РОССИЯ Республика Саха (Якутия), пос. Жатай)
ОТ
МП
5 лет
88447-23
09.03.2028
Резервуары горизонтальные стальные одностенные, РГС
Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК") (РОССИЯ Республика Саха (Якутия), пос. Жатай)
ОТ
МП
5 лет
88860-23

Резервуары стальные горизонтальные цилиндрические, РГС-60
Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК") (РОССИЯ Республика Саха (Якутия), пос. Жатай)
ОТ
МП
5 лет
90536-23

Резервуары горизонтальные стальные цилиндрические, РГС-50
Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК") (РОССИЯ Республика Саха (Якутия), пос. Жатай)
ОТ
МП
5 лет
90568-23

Резервуары горизонтальные стальные цилиндрические, РГС-50
Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК") (РОССИЯ Республика Саха (Якутия), пос. Жатай)
ОТ
МП
5 лет
93476-24

Резервуары горизонтальные стальные цилиндрические, РГС-50
Общество с ограниченной ответственностью "Жатайский завод металлоконструкций" (ООО "ЖЗМК") (РОССИЯ Республика Саха (Якутия), пос. Жатай)
ОТ
МП
5 лет

Кто поверяет Резервуары горизонтальные стальные одностенные (РГС)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЯКУТСКИЙ ЦСМ"
(RA.RU.311545)
РСТ
  • РГС-60
  • 4 0 4 0 4 0 4

    Стоимость поверки Резервуары горизонтальные стальные одностенные (РГС)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку методом сублимационной печати и на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе 1 «Общие сведения» паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

    ТУ 5265-002-67672341-2015 «Резервуары горизонтальные стальные одностенные РГС. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью «Жатайский завод металлоконструкций»

    (ООО «ЖЗМК»)

    ИНН 1435236821

    Юридический адрес: 677902, Республика Саха (Якутия), г. Якутск, п. Жатай, ул. Северная, д. 19/1, оф. 63

    Тел.: +7(924) 765-09-95

    E-mail: gzmk2011@yandex.ru

    Изготовитель

    Общество с ограниченной ответственностью «Жатайский завод металлоконструкций»
    (ООО «ЖЗМК»)
    ИНН 1435236821
    Юридический адрес: 677902, Республика Саха (Якутия), г. Якутск, п. Жатай, ул. Северная, д. 19/1, оф. 63
    Адрес места осуществления деятельности: 677902, Республика Саха (Якутия), г. Якутск, п. Жатай, ул. Строда, д. 12/3
    Тел.: +7(924) 765-09-95
    E-mail: gzmk2011@yandex.ru
    Лист № 5
    Всего листов 5

    Испытательный центр


    Общество с ограниченной ответственностью «ПРОММАШ (ООО «ПРОММАШ ТЕСТ Метрология»)
    ТЕСТ Метрология»
    Юридический адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, пом. I
    Адрес: 355021, г. Ставрополь, ул. Южный обход, д. 3 А
    Тел.: +7 (495) 108 69 50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель

    Общество с ограниченной ответственностью «Жатайский завод металлоконструкций»
    (ООО «ЖЗМК»)
    ИНН 1435236821
    Юридический адрес: 677902, Республика Саха (Якутия), г. Якутск, п. Жатай, ул. Северная, д. 19/1, оф. 63
    Тел.: +7(924) 765-09-95
    E-mail: gzmk2011@yandex.ru

    Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема согласно градуировочным таблицам.

    Конструктивно резервуары представляют собой наземные горизонтально расположенные стальные сосуды с днищами.

    Резервуары оборудованы дыхательным клапаном, замерным устройством, фланцем для установки уровнемера и приемо-раздаточными патрубками для приема и отпуска нефтепродуктов.

    Резервуары изготавливаются в модификациях РГС-15, РГС-20, РГС-25, РГС-30, РГС-40, РГС-50, РГС-60, РГС-75, РГС-100, различающихся номинальной вместимостью.

    Заводской номер в виде цифрового обозначения наносится ударным способом на маркировочную табличку, расположенную на горловине резервуара. Общий вид маркировочной таблички представлен на рисунке 1.

    Пломбирование резервуаров не предусмотрено.

    Нанесение знака поверки на резервуары не предусмотрено. Знак поверки наносится на свидетельство о поверке и в градуировочной таблице.

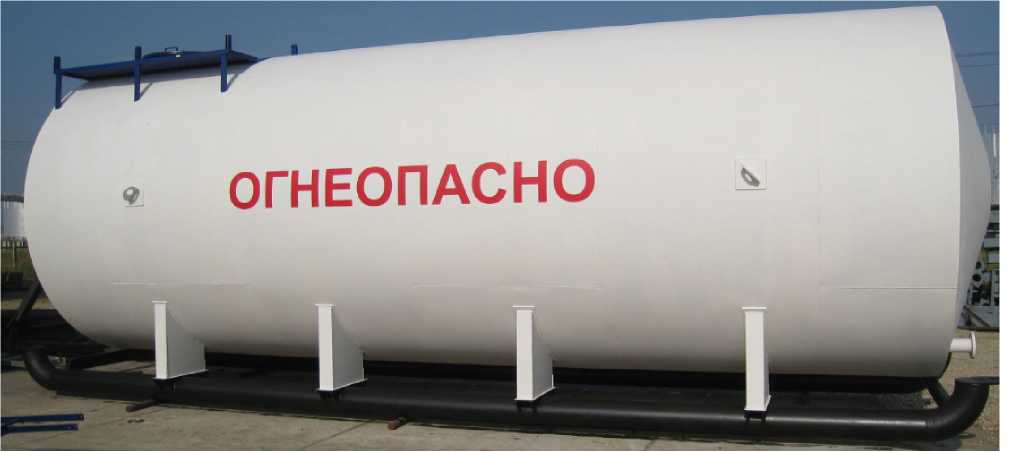

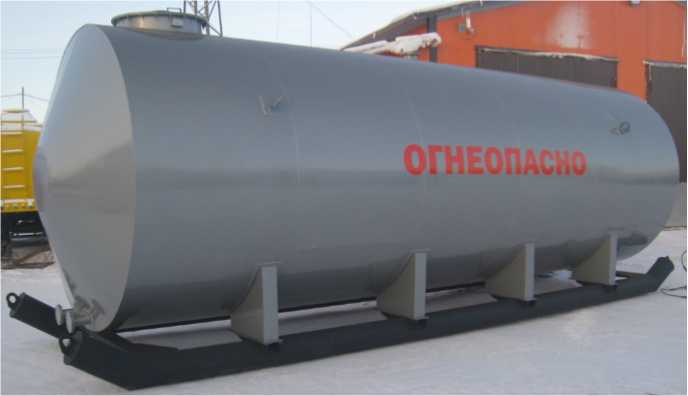

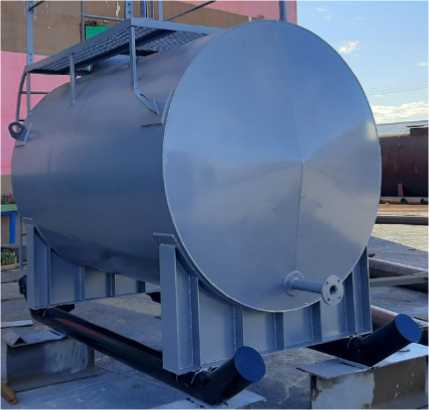

    Общий вид резервуаров представлен на рисунке 2.

    Место нанесения знака утверждения типа

    Внешний вид. Резервуары горизонтальные стальные одностенные (РГС), http://oei-analitika.ru

    Место нанесения заводского номера

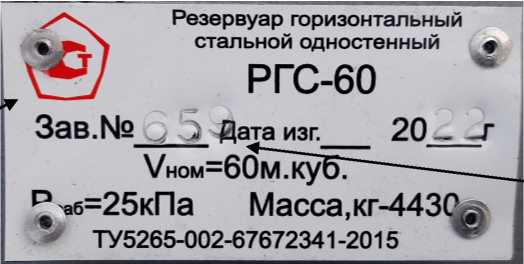

    Рисунок 1 - Общий вид маркировочной таблички

    Внешний вид. Резервуары горизонтальные стальные одностенные (РГС), http://oei-analitika.ru Внешний вид. Резервуары горизонтальные стальные одностенные (РГС), http://oei-analitika.ru Внешний вид. Резервуары горизонтальные стальные одностенные (РГС), http://oei-analitika.ru

    Рисунок 2 - Общий вид резервуаров

    Лист № 3

    Всего листов 5

    Таблица 4 -

    Наименование

    Обозначение

    Количество, шт./экз.

    Резервуар горизонтальный стальной одностенный

    РГС

    1

    Паспорт

    67672341-49-ХХПС*

    1

    * Вместо символов «ХХ» указывается значение номинальной вместимости резервуара.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальная вместимость, м3:

    РГС-15

    15

    РГС-20

    20

    РГС-25

    25

    РГС-30

    30

    РГС-40

    40

    РГС-50

    50

    РГС-60

    60

    РГС-75

    75

    РГС-100

    100

    Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

    ±0,25

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - атмосферное давление, кПа

    от -60 до +40 от 84,0 до 106,7

    Средний срок службы, лет, не менее

    15

    Таблица 3 - Геометрические размеры и масса

    Модификация резервуара

    Значение характеристики

    Длина, мм

    Ширина, мм

    Высота, мм

    Масса, кг

    РГС-15

    4340

    2158

    2318

    1216

    РГС-20

    5715

    2158

    2318

    1604

    РГС-25

    7090

    2158

    2318

    2012

    РГС-30

    5278

    2808

    3080

    2684

    РГС-40

    6910

    2808

    3080

    3440

    РГС-50

    9530

    2808

    3080

    3890

    РГС-60

    10150

    2808

    3080

    4430

    РГС-75

    9545

    3248

    3538

    4905

    РГС-100

    12590

    3248

    3538

    6615
