Номер по Госреестру СИ: 86651-22
86651-22 Резервуары горизонтальные стальные двустенные для хранения нефтепродуктов
(РГСД)
Назначение средства измерений:
Резервуары горизонтальные стальные двустенные для хранения нефтепродуктов РГСД (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов плотностью не более 860 кг/м3.

Внешний вид.
Резервуары горизонтальные стальные двустенные для хранения нефтепродуктов
Рисунок № 1

Внешний вид.
Резервуары горизонтальные стальные двустенные для хранения нефтепродуктов
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта резервуара типографским способом, и ударным или фотохимическим способом на маркировочную табличку.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 9 «Техническое обслуживание» паспорта.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта 7 февраля 2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (часть 3-я)»;
ТУ 5265-001-67672341-2011 Резервуары горизонтальные стальные двустенные для хранения нефтепродуктов РГСД. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Жатайский завод металлоконструкций» (ООО «ЖЗМК»)
ИНН 1435236821
Адрес: 677902, Республика Саха (Якутия), г. Якутск, п. Жатай, ул. Северная, д.2 Юридический адрес: 677902, Республика Саха (Якутия), г. Якутск, п. Жатай, ул. Северная, 19/1, оф. 63
Телефон/факс: +7 (4112) 25-09-95, 42-66-39
E-mail: gzmk2011@yandex.ru
Изготовитель
Общество с ограниченной ответственностью «Жатайский завод металлоконструкций» (ООО «ЖЗМК»)ИНН 1435236821
Адрес: 677902, Республика Саха (Якутия), г. Якутск, п. Жатай, ул. Северная, д.2 Юридический адрес: 677902, Республика Саха (Якутия), г. Якутск, п. Жатай, ул. Северная, 19/1, оф. 63
Телефон/факс: +7 (4112) 25-09-95, 42-66-39
E-mail: gzmk2011@yandex.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Юридический адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Адрес осуществления деятельности: 141600, Московская обл., г. Клин, ул. Дзержинского, д. 2
Телефон: +7 (496) 242-41-62
Факс: +7 (496) 247-70-70
Web-сайт: www.rostest.ru
E-mail: info.kln@rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Жатайский завод металлоконструкций» (ООО «ЖЗМК»)ИНН 1435236821
Адрес: 677902, Республика Саха (Якутия), г. Якутск, п. Жатай, ул. Северная, д.2 Юридический адрес: 677902, Республика Саха (Якутия), г. Якутск, п. Жатай, ул. Северная, 19/1, оф. 63
Телефон/факс: +7 (4112) 25-09-95, 42-66-39
E-mail: gzmk2011@yandex.ru
Резервуары представляют собой двустенные стальные горизонтальные сосуды с обечайкой цилиндрической формы и коническими днищами.
Заполнение и выдача нефтепродукта производится через приемный и раздаточный патрубки. Резервуары имеют один или два (для резервуаров с двумя независимыми отсеками) технологических отсека с эксплуатационными горловинами. На крышку горловины устанавливаются замерные люки, использующиеся для отбора проб нефтепродуктов и измерения уровня наполнения резервуара, дыхательный клапан с огнепреградителем или фильтром, предназначенный для регулирования давления в газовом пространстве резервуара при хранении нефтепродукта и для предотвращения попадания пламени и искр внутрь резервуара, а также предусмотрен фланец для установки уровнемера. Пространство между внутренней и внешней стенками резервуара заполняется азотом для контроля герметичности корпуса резервуара.
К данному типу резервуаров относятся три модификации, различающиеся номинальной вместимостью и количеством независимых отсеков:
РГСДп-50 - резервуар подземный номинальной вместимостью 50 м3;
РГСДп-50(25+25) - резервуар подземный номинальной вместимостью 50 м3, с двумя независимыми отсеками с номинальной вместимостью по 25 м3;
РГСДп-80(50+30) - резервуар подземный номинальной вместимостью 80 м3, с двумя независимыми отсеками с номинальной вместимостью 50 и 30 м3.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения.
Нанесение знака поверки на резервуары не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится на маркировочную табличку ударным способом и в паспорта резервуаров печатным способом.
Общий вид резервуаров горизонтальных стальных двустенных для хранения нефтепродуктов РГСД представлен на рисунке 1.
Внешний вид маркировочной таблички представлен на рисунке 2.

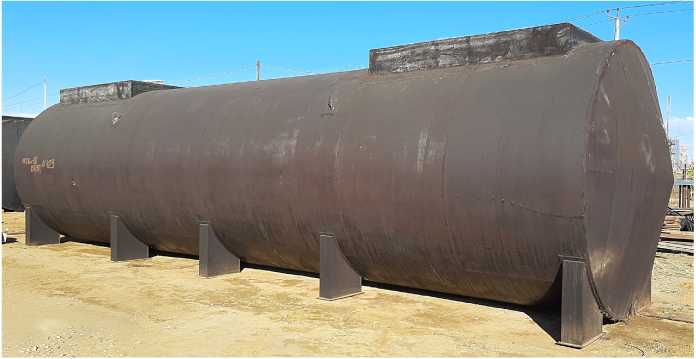

Рисунок 1 - Общий вид резервуаров РГСД

x Резервуар горизонтальный
Z^t^ X стальной двустенный подземный
> РГСДп-50(25+25)(|?
| Зав.№431 Дата изг.06 2020г \/ном=25м.куб.
^р0б=0’2 Масса, кг-9400<ф
ТУ5265-001-67672341-2011

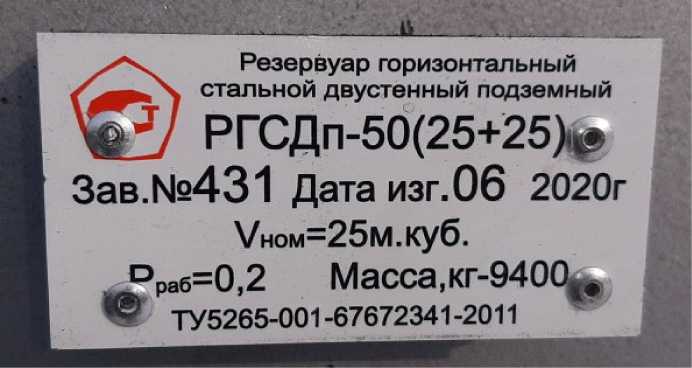

Рисунок 2 - Общий вид маркировочной таблички резервуара
Пломбирование резервуаров не предусмотрено.
Таблица 1 - Метрологические характеристики
Характеристика резервуара |
Значение | ||
РГСДп-50 |
РГСДп- 50(25+25) |
РГСДп- 80(50+30) | |
Номинальная вместимость резервуара при температуре 20 °С, м3 |
50 |
50 (25+25) |
80 (50+30) |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,25 |
Таблица 2 - Основные технические характеристики
Характеристика резервуара |
Значение | ||
РГСДп-50 |
РГСДп- 50(25+25) |
РГСДп- 80(50+30) | |
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 | ||
- относительная влажность воздуха при 20 °С, %, не более |
90 | ||
Габаритные размеры, мм, не более - диаметр |
2824 |
2824 |
3024 |
- длина |
9690 |
9690 |
12125 |
- высота (с трубопроводами) |
4940 |
4940 |
4595 |
Количество независимых отсеков, шт. |
1 |
2 |
2 |
