Номер по Госреестру СИ: 90492-23
90492-23 Трансформаторы напряжения
(JDZX11-35R)
Назначение средства измерений:
Трансформаторы напряжения JDZX11-35R (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 18.11.2023
Срок свидетельства -
Номер записи - 192423
ID в реестре СИ - 1412227
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
JDZX11-35R,
Производитель
Изготовитель - Фирма "Dalian No.1 Instrument Transformer Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть статистику по прослеживаемости поверок СИ к первичным государственным эталонам.
По сути, можно проанализировать несколько зависимостей: количество типов СИ и поверок, прослеживаемых к конкретному эталону.
Что позволит сделать выводы о востребованности эталона и дать ей количественную оценку.
Статистика представлена в виде графиков и таблиц.
Бесплатный
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2380 от 2023.11.16 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы напряжения (JDZX11-35R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Dalian No.1 Instrument Transformer Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84933-22 |
Трансформаторы напряжения, JDZX9-35 Фирма "Dalian No.1 Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ МП |
4 года |
|
90492-23 |
Трансформаторы напряжения, JDZX11-35R Фирма "Dalian No.1 Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ МП |
8 лет |
|
90613-23 |
Трансформаторы тока, LZZBJ9 Фирма "Dalian No.1 Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ МП |
8 лет |
|
90855-23 |
Трансформаторы тока, LMZB1-10 Фирма "Dalian No.1 Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ МП |
8 лет |
|
95384-25 |
Трансформаторы тока, LZZB9-35D Фирма "Dalian No.1 Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ МП |
4 года |
|
95385-25 |
Трансформаторы напряжения, JDZX9-35R Фирма "Dalian No.1 Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ МП |
4 года |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Трансформаторы напряжения (JDZX11-35R)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 18 | 18 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы напряжения (JDZX11-35R)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 9 «Порядок установки, подготовка к работе и порядок работы» в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Правообладатель
Фирма «Dalian No.1 Instrument Transformer Co., Ltd.», Китай
Адрес: No.29, Haiwan Road, Pulandian District, Dalian, Liaoning, Китай
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Фирма «Dalian No.1 Instrument Transformer Co., Ltd.», Китай
Адрес: No.29, Haiwan Road, Pulandian District, Dalian, Liaoning, Китай
Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются однофазными трансформаторами опорного типа, выполненные из специального компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Трансформаторы имеют один изолированный вывод первичной обмотки на верхней поверхности трансформатора. У трансформаторов имеются одна или две основных вторичных обмотки и одна дополнительная вторичная обмотка. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируются для предотвращения несанкционированного доступа. Трансформаторы могут устанавливаться в любом положении и крепятся четырьмя болтами М14 через отверстия в металлическом основании. На лицевой стороне трансформатора расположена таблица с техническими данными.
К трансформаторам данного типа относятся трансформаторы с зав. № 9222091125, 9222091126, 9222091127, 9222091128, 9222091129, 9222091130, 9222091131, 9222091132, 9222091133, 9222091134, 9222091135, 9222091136, 9222091137, 9222091138, 9222091139, 9222091140, 9222091141, 9222091142.
Общий вид трансформаторов с указанием мест пломбировки и заводского номера приведены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер трансформатора в виде арабских цифр нанесен типографским способом на самоклеящуюся информационную табличку (шильд) на корпусе.
Место нанесения заводского номера
Место
пломбирования

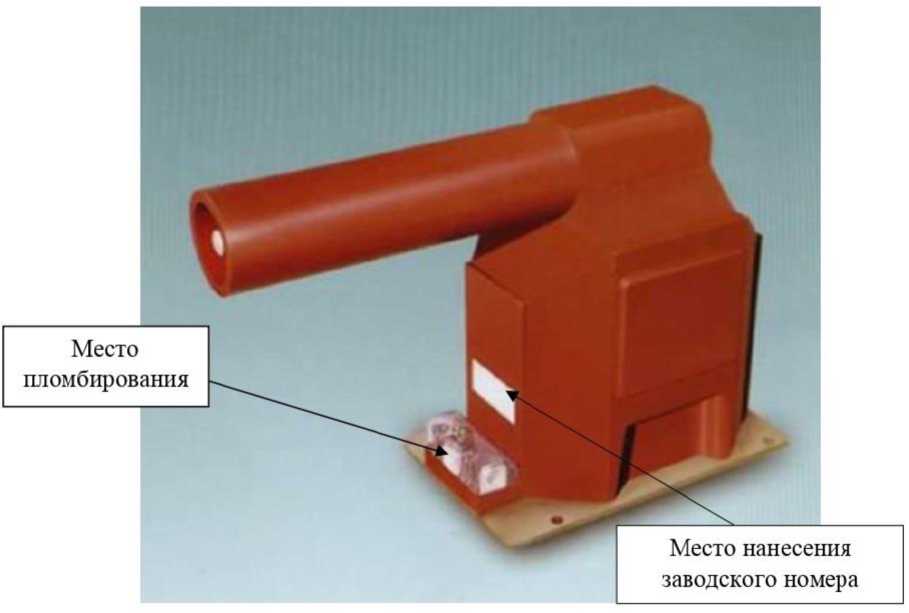

Рисунок 1 - Общий вид трансформатора напряжения JDZX11-35R, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение | |
|
9222091125, 9222091126, 9222091127, | ||
|
9222091128, |
9222091134, | |
|
9222091129, |
9222091135, | |
|
Заводские номера |
9222091130, |
9222091136, |
|
9222091131, |
9222091137, | |
|
9222091132, |
9222091138, | |
|
9222091133 |
9222091139, 9222091140, 9222091141, 9222091142 | |
|
Год выпуска |
2022 | |
|
Номинальное напряжение первичной обмотки, кВ |
35/^3 | |
|
Номинальное напряжение вторичных обмоток, В - основной 1а, 1n |
100/V3 |
100/V3 |
|
- основной 2а, 2n |
100/V3 |
- |
|
- дополнительной da, dn |
100/3 |
100/3 |
Продолжение таблицы 1
|
Класс точности вторичных обмоток по ГОСТ 1983-2015
|
0,5 0,5 3P |
0,5 3P |
|
Номинальная частота переменного тока, Гц |
50 | |
|
Номинальные мощности вторичных обмоток, В •А | ||
|
- основной 1а, 1n |
50 |
50 |
|
- основной 2а, 2n |
50 |
- |
|
- дополнительной da, dn |
100 |
100 |
|
Предельная мощность трансформатора, ВА |
600 |
600 |
Таблица 2 - Технические характеристики
|
Наименование параметра |
Значение |
|
Срок службы до списания, лет, не менее |
30 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -5 до +40 |
|
Габаритные размеры, мм: - высота, не более |
414 |
|
- ширина, не более |
255 |
|
- глубина, не более |
640 |
|
Масса, кг, не более |
76 |
