Номер по Госреестру СИ: 84933-22
84933-22 Трансформаторы напряжения
(JDZX9-35)
Назначение средства измерений:
Трансформаторы напряжения JDZX9-35 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения JDZX9-35ГОСТ Р 8.746-2011 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ
Техническая документация изготовителя
Испытательный центр
региональный центрМосковской области»
Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
По конструктивному исполнению трансформаторы напряжения являются однофазными, с одним изолированным выводом первичной обмотки, другой вывод первичной обмотки при эксплуатации подлежит заземлению. В конструкции трансформаторов напряжения предусмотрена установка предохранительного устройства со сменным плавким предохранителем. Магнитопровод, предохранительное устройство, первичная и вторичные обмотки трансформаторов напряжения залиты эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток и предохранительного устройства от проникновения влаги, а также от механических повреждений.
Трансформаторы напряжения выпущены с одной основной (измерительной) вторичной обмоткой и одной дополнительной вторичной обмоткой, предназначенной для питания цепей защиты, автоматики, управления, сигнализации, а также для контроля изоляции сети. Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.
Трансформаторы напряжения имеют опорную металлическую плиту с четырьмя отверстиями для их крепления и четырьмя отверстиями с резьбой М12, предназначенных для выполнения такелажных операций.
Трансформаторы напряжения предназначены для внутренней установки в комплектные распределительные устройства (КРУ) в электроустановках переменного тока частоты 50 Гц с классом напряжения 35 кВ.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения двух модификаций:
JDZX9-35, зав. № 090821471, 090821475, 090821476, 090821477, 090821478, 090821479, 090821480;
JDZX9-35R, зав. № 100820849, 100820850, 100820851, 100820852, 100820853, 100820854.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

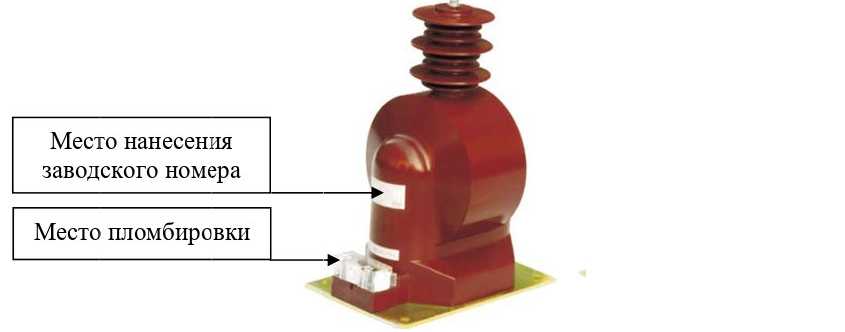

Общий вид средства измерений с указанием места пломбировки, места нанесения
заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение первичной обмотки и1ном, кВ |
35/\3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
