Номер по Госреестру СИ: 95384-25
95384-25 Трансформаторы тока
(LZZB9-35D)
Назначение средства измерений:
Трансформаторы тока LZZB9-35D (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательФирма «Dalian No.1 Instrument Transformer Co., Ltd.», Китай Адрес: Pulandian, Dalian City, Liaoning Province, China
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Трансформаторы по принципу конструкции - опорные, с литой изоляцией. По числу ступеней трансформации - одноступенчатые. С одним коэффициентом трансформации. Установлены в ячейках комплектного распределительного устройства.
Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для крепления. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа. На боковой стенке корпуса трансформаторы имеют маркировочную табличку с указанием технических данных.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока LZZB9-35D зав. № 690683001, 690683002, 690683009, 690683010, 690683011, 690683012, 690982124, 690982125, 690982126, 690982127, 690982128, 690982129.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.

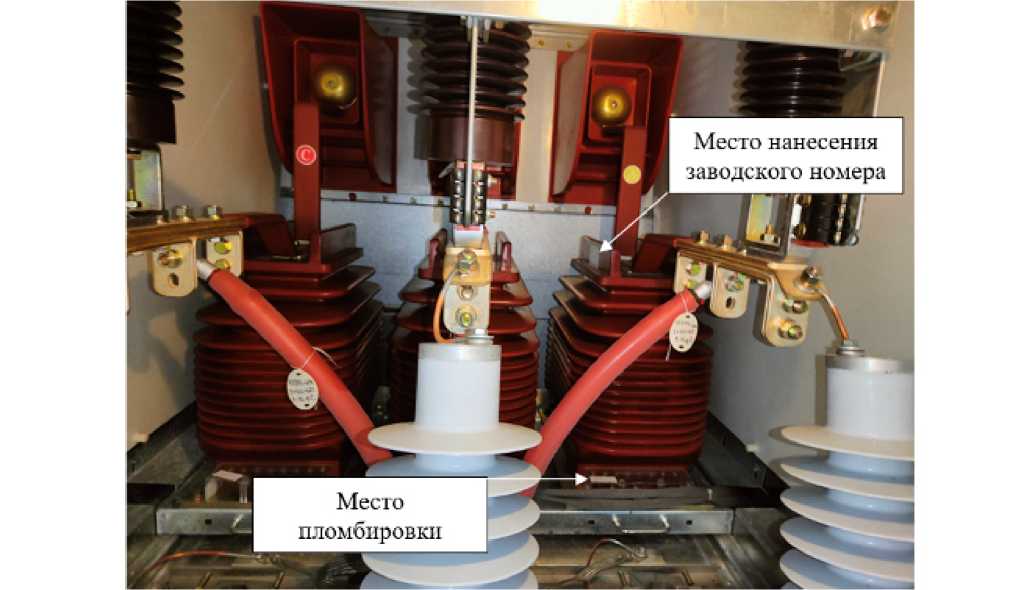

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Место нанесения
заводского номера
Место
пломбировки
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
35 |
|
Номинальный первичный ток 11ном, А |
300 |
|
Номинальный вторичный ток 12ном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), 1АА |
20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -25 до +40 |
