Номер по Госреестру СИ: 95385-25
95385-25 Трансформаторы напряжения
(JDZX9-35R)
Назначение средства измерений:
Трансформаторы напряжения JDZX9-35R (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

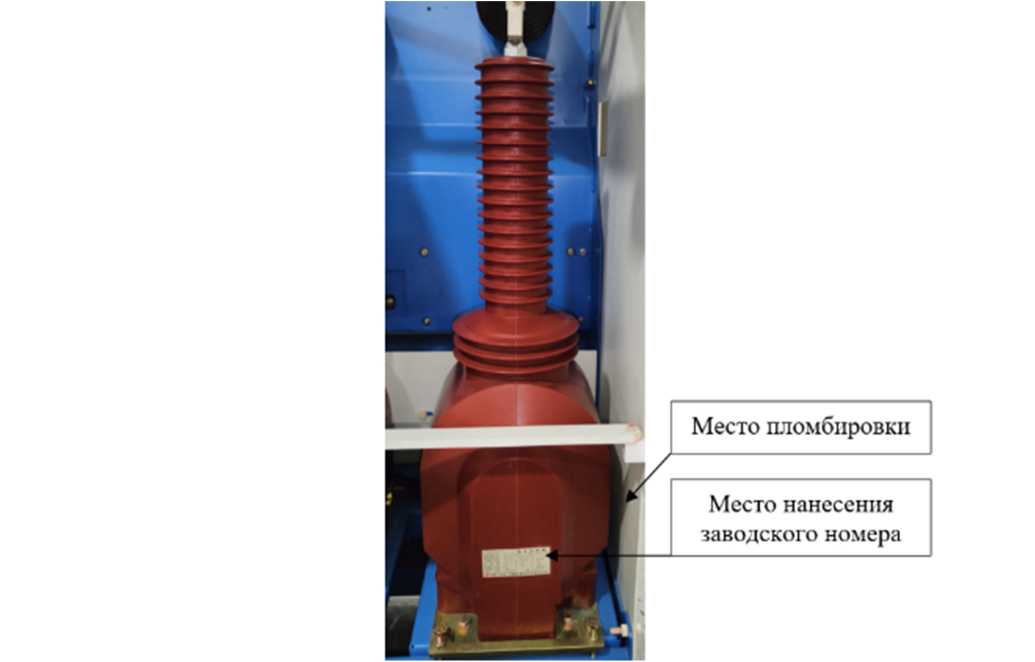

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 06.05.2025
Срок свидетельства -
Номер записи - 197148
ID в реестре СИ - 1425429
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
JDZX9-35R,
Производитель
Изготовитель - Фирма "Dalian No.1 Instrument Transformer Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№875 от 2025.04.30 ПРИКАЗ Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Трансформаторы напряжения (JDZX9-35R)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Dalian No.1 Instrument Transformer Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84933-22 |
Трансформаторы напряжения, JDZX9-35 Фирма "Dalian No.1 Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ МП |
4 года |
|
90492-23 |
Трансформаторы напряжения, JDZX11-35R Фирма "Dalian No.1 Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ МП |
8 лет |
|
90613-23 |
Трансформаторы тока, LZZBJ9 Фирма "Dalian No.1 Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ МП |
8 лет |
|
90855-23 |
Трансформаторы тока, LMZB1-10 Фирма "Dalian No.1 Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ МП |
8 лет |
|
95384-25 |
Трансформаторы тока, LZZB9-35D Фирма "Dalian No.1 Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ МП |
4 года |
|
95385-25 |
Трансформаторы напряжения, JDZX9-35R Фирма "Dalian No.1 Instrument Transformer Co., Ltd." (КИТАЙ ) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы напряжения (JDZX9-35R)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы напряжения (JDZX9-35R)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательФирма «Dalian No.1 Instrument Transformer Co., Ltd.», Китай
Адрес: Pulandian, Dalian City, Liaoning Province, China
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
По конструктивному исполнению трансформаторы напряжения являются однофазными, с одним изолированным выводом первичной обмотки, другой вывод первичной обмотки при эксплуатации подлежит заземлению. В конструкции трансформаторов напряжения предусмотрена установка предохранительного устройства со сменным плавким предохранителем. Магнитопровод, предохранительное устройство, первичная и вторичные обмотки трансформаторов напряжения залиты эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток и предохранительного устройства от проникновения влаги, а также от механических повреждений.
Трансформаторы напряжения выпущены с двумя основными (измерительные) вторичными обмотками и одной дополнительной вторичной обмоткой, предназначенной для питания цепей защиты, автоматики, управления, сигнализации, а также для контроля изоляции сети. Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.
Трансформаторы напряжения имеют опорную металлическую плиту с четырьмя отверстиями для их крепления и четырьмя отверстиями, предназначенных для выполнения такелажных операций.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения JDZX9-35R зав. № 090621906, 090621907, 090621913, 090621914, 090621915, 090621917.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
35/^3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
