Принцип действия весов основан на использовании электромагнитной компенсации. Сила тяжести объекта измерений вызывает смещение чувствительного элемента весов из положения, соответствующего нулевой нагрузке. Это смещение компенсируется с помощью электромагнитной силы, возвращающей чувствительный элемент в положение, соответствующее нулевой нагрузке. Электрический сигнал, соответствующий этой электромагнитной силе и пропорциональный массе объекта измерений подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Весы состоят из грузоприемного устройства и весоизмерительного устройства.

Модификации весов имеют обозначение вида: Mu [X1][X2]i, где:

Mu - обозначение типа;

X1 - условное обозначение максимальной нагрузки: 2 (2,1 г); 6 (6,1 г);

X2 - условное обозначение действительной цены деления шкалы: 6 (0,001 мг);

i - наличие встроенной калибровки

Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

устройство установки по уровню (Т.2.7.1);

устройство установки на нуль (Т.2.7.2);

устройство слежения за нулем (Т.2.7.3);

устройство взвешивания тары (Т.2.7.4.2);

устройство предварительного задания массы тары (Т.2.7.5).

Весы реализуют следующие функции:

• - счетный режим;

• - определение плотности твердых тел и жидкостей;

• - рецептурное взвешивание;

• - режим ограничения по массе;

• - процентный режим;

• - взвешивание животных;

• - определение пиковой нагрузки;

На весы прикрепляется металлизированная табличка, содержащая следующую информацию:

• - товарный знак предприятия-изготовителя (BEL ENGINEERING);

- условное обозначение весов;

- класс точности по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного интервала (е) и действительной цены деления (d);

- знак утверждения типа средств измерений;

- серийный номер.

Весы снабжены последовательным интерфейсом RS232C, позволяющим выводить данные на печать или отображать на мониторе персонального компьютера, и интерфейсом USB для импорта и экспорта данных с помощью внешнего накопителя.

Общий вид весов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

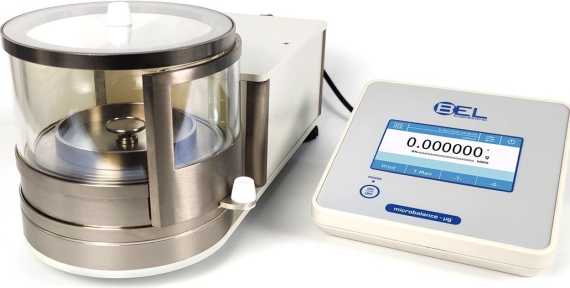

Рисунок 1 - Общий вид весов

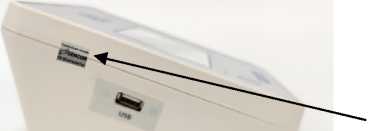

Рисунок 2 - Место пломбировки от несанкционированного доступа: разрушаемая наклейка

Model: Mu 661

Ser. No CHA2300532

MAX:6.1g MIN:0.1mg d=0.001mg       e=1mg

Рисунок 3 - Пример маркировочной таблички

Маркировочная табличка с серийным номером изготавливается из полимерной пленки, крепится клеевым способом на задней поверхности блока управления и блока взвешивания. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом.

Нанесение знака поверки на средство измерений не предусмотрено.

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики
