Номер по Госреестру СИ: 90122-23
90122-23 Весы неавтоматического действия
(S)
Назначение средства измерений:
Весы неавтоматического действия S (далее - весы) предназначены для измерений массы.
Внешний вид.
Весы неавтоматического действия
Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
не ниже 6.xx |
Цифровой идентификатор ПО |
- |
*« xx» - относится к метрологически не значимой части ПО |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист эксплуатационного документа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделах 6-26 документа «Весы неавтоматического действия S. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Стандарт предприятия «BEL Engineering srl», Италия.
Правообладатель«BEL Engineering srl», Италия
Адрес: Via Carlo Carra, 5, 20900 Monza (MB), Italia
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон / факс: +7 (495) 491-78-12 / +7 (495) 491-86-55
E-mail: sittek@mail.ru
Правообладатель
«BEL Engineering srl», ИталияАдрес: Via Carlo Carra, 5, 20900 Monza (MB), Italia
Изготовители «BEL Engineering srl», Италия
Адрес: Via Carlo Carra, 5, 20900 Monza (MB), Italia
Телефон: +39 039 200 6102
Факс: +39 039 214 0929
Web-сайт: belengineering.com
E-mail: info@belengineering.com
«Bonomo BEL (Shanghai) Precision Instrument Co. Ltd.», Китай
Адрес: No.1222 Jinhu Road, 201206 Shanghai, China
Телефон: +86 21 58999534
Web-сайт: belengineering.com E-mail: info@belengineering.com
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Результаты взвешивания выводятся на дисплей.
Весы состоят из грузоприемного устройства и весоизмерительного устройства. Модификации весов имеют обозначение вида: S[X1][X2], где:
S - обозначение типа;
X1 - условное обозначение максимальной нагрузки: 12 (120 г); 20 (210 г); 30 (310 г);
42 (420 г); 62 (620 г); 100 (1000 г); 220 (2200 г); 310 (3100 г); 420 (4200 г); 520 (5200 г), 650 (6500 г).
X2 - условное обозначение действительной цены деления шкалы: 3 (0,001 г), 2 (0,01 г); 1 (0,1г).
Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
-
- устройство установки по уровню (Т.2.7.1);
-
- устройство установки на нуль (Т.2.7.2);
-
- устройство слежения за нулем (Т.2.7.3);
-
- устройство взвешивания тары (Т.2.7.4.2);
-
- устройство предварительного задания массы тары (Т.2.7.5).
-
- ветрозащитная витрина (для моделей с действительной ценой делений 0,001г)
Весы реализуют следующие функции:
-
- счетный режим;
-
- определение плотности твердых тел и жидкостей;
-
- режим ограничения по массе;
-
- процентный режим;
-
- взвешивание животных;
-
- определение пиковой нагрузки;
На весы прикрепляется металлизированная табличка (рис. 3), содержащая следующую информацию:
-
- наименование или товарный знак предприятия-изготовителя (BEL ENGINEERING);
-
- условное обозначение весов;
- класс точности по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- знак утверждения типа средств измерений;
- серийный номер;
- год выпуска.
Весы снабжены последовательным интерфейсом RS232C, позволяющим выводить данные на печать или отображать на мониторе персонального компьютера.
Общий вид весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
S123
S203
S303
S423
S622
S1002
S2202
S3102
S4202
S5201
S6501

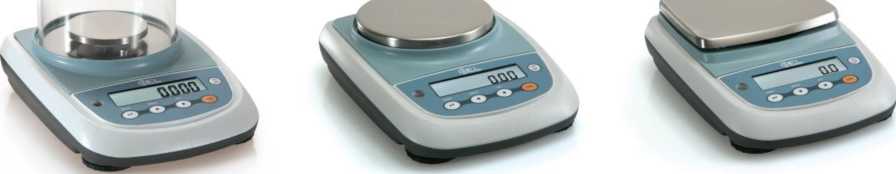

Рисунок 1 - Общий вид весов

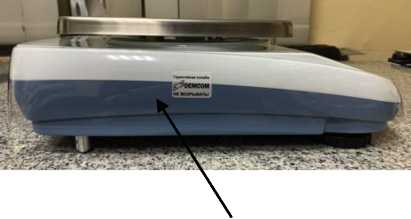

Место пломбировки
Рисунок 2 - Место пломбировки от несанкционированного доступа: разрушаемая наклейка.
BEL ENGINEERING |
® ERE |
Model: S6501 |
Temp.: +10C /+35С |
Ser. No. CHA2300139 |
Power: DC 9V/1A |
MAX: 6500g MIN: 5g |
CjT) 2023 |
d=O.1g e=1g |
Made in China |
Рисунок 3 - Пример маркировочной таблички
Маркировочная табличка с серийным номером изготавливается из полимерной пленки, крепится клеевым способом на нижней поверхности корпуса весов. Серийный номер имеет буквенно-цифровой формат, нанесен типографским способом.
Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 6 -
Наименование |
Обозначение |
Количество |
Весы |
S |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Блок питания |
- |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
S123 |
S203 |
S303 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
Минимальная нагрузка (Min), г |
0,02 |
0,02 |
0,02 |
Максимальная нагрузка (Мах), г |
120 |
210 |
310 |
Поверочный интервал (е), г |
0,01 |
0,01 |
0,01 |
Действительная цена деления шкалы (d), г |
0,001 |
0,001 |
0,001 |
Пределы допускаемой погрешно- | |||
сти весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г | |||
От Min до 50 вкл. |
0,005 | ||
Св. 50 до Max вкл. |
0,010 | ||
От Min до 50 вкл. |
0,005 |
0,005 | |
Св. 50 до 200 вкл. |
0,010 |
0,010 | |
Св. 200 до Max вкл. |
0,015 |
0,015 | |
Число поверочных интервалов (n) |
12000 |
21000 |
31000 |
Диапазон уравновешивания тары |
100 % Мах |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | ||
S423 |
S622 |
S1002 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
Минимальная нагрузка (Min), г |
0,02 |
0,5 |
0,5 |
Максимальная нагрузка (Мах), г |
420 |
620 |
1000 |
Поверочный интервал (е), г |
0,01 |
0,1 |
0,1 |
Действительная цена деления шкалы (d), г |
0,001 |
0,01 |
0,01 |
Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г | |||
От Min до 50 вкл. |
0,005 | ||
Св. 50 до 200 вкл. |
0,010 | ||
Св. 200 до Max вкл. |
0,015 | ||
От Min до 500 вкл. |
0,05 |
0,05 | |
Св. 500 до Max вкл. |
0,10 |
0,10 | |
Число поверочных интервалов (n) |
42000 |
6200 |
10000 |
Диапазон уравновешивания тары |
100 % Мах |
Таблица 4 - Метрологические характеристики
Наименование характеристики |
Значение | ||
S2202 |
S3102 |
S4202 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
Минимальная нагрузка (Мт), г |
0,5 |
0,5 |
0,5 |
Максимальная нагрузка (Мах), г |
2200 |
3100 |
4200 |
Поверочный интервал (е), г |
0,1 |
0,1 |
0,1 |
Действительная цена деления шкалы (d), г |
0,01 |
0,01 |
0,01 |
Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г | |||
От Min до 500 вкл. |
0,05 |
0,05 |
0,05 |
Св. 500 до 2000 вкл. |
0,10 |
0,10 |
0,10 |
Св. 2000 до Max вкл. |
0,15 |
0,15 |
0,15 |
Число поверочных интервалов (n) |
22000 |
31000 |
42000 |
Диапазон уравновешивания тары |
100 % Мах |
Таблица 5 - Метрологические характеристики
Наименование характеристики |
Значение | |
S5201 |
S6501 | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | |
Минимальная нагрузка (Min), г |
5 |
5 |
Максимальная нагрузка (Мах), г |
5200 |
6500 |
Поверочный интервал (е), г |
1 |
1 |
Действительная цена деления шкалы (d), г |
0,1 |
0,1 |
Пределы допускаемой погрешности весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г От Min до 5000 вкл. Св. 5000 до Max вкл. |
0,5 1,0 |
0,5 1,0 |
Число поверочных интервалов (n) |
5200 |
6500 |
Диапазон уравновешивания тары |
100 % Мах |
Таблица 6 - Основные технические характеристики
Наименование характеристики |
Значение |
Особый диапазон температур, °С |
от +10 до +35 |
Диапазон влажности при +20 °С, % |
от 20 до 80 (без конденсата) |
Параметры электрического питания от сети переменного тока: - напряжение, В |
от 195,5 до 253 |
- частота, Гц |
от 49 до 51 |
Параметры электрического питания от источника постоянного тока: напряжение, В |
9 |
Потребляемая мощность, Вт, не более |
1 |
Габаритные размеры (ширина/длина/высота без учета ветрозащиты), мм, не более |
190х255х130 |
Масса, кг, не более |
1,6 |
