Номер по Госреестру СИ: 88744-23
88744-23 Весы неавтоматического действия
(LG)
Назначение средства измерений:
Весы неавтоматического действия LG (далее - весы) предназначены для измерений массы.
Внешний вид.
Весы неавтоматического действия

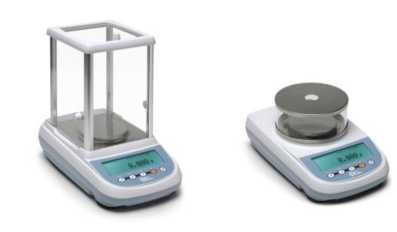

Рисунок № 1
Внешний вид.
Весы неавтоматического действия
Рисунок № 2
Внешний вид.
Весы неавтоматического действия
Рисунок № 3
Внешний вид.
Весы неавтоматического действия
Рисунок № 4
Внешний вид.
Весы неавтоматического действия
Рисунок № 5
Внешний вид.
Весы неавтоматического действия
Рисунок № 6
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
не ниже 1.06.xxxxxx |
Цифровой идентификатор ПО |
- |
*« xxxxxx» - обозначение версии метрологически незначимой части ПО |
Знак утверждения типа
Знак утверждения типа и заводской номер в буквенно-цифровом формате, наносится методом гравировки на металлизированную маркировочную табличку, закрепленную на ве-сах.
Общий вид весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
LGW203i LG203i
LGW423i LG423i
LG2 202i
LG4 202
LG4 202i
LG10001
LG20001
Модификации с индикатором на стойке (X3 = S, M , L)
Рисунок 1 - Общий вид весов
Место пломбировки

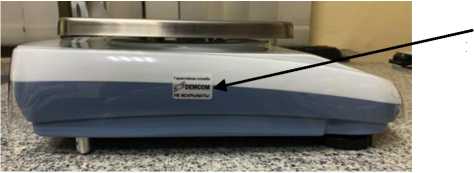

Рисунок 2 - Место пломбировки от несанкционированного доступа: разрушаемая наклейка.
Программное обеспечениеПрограммное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса весов.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
не ниже 1.06.xxxxxx |
Цифровой идентификатор ПО |
- |
*« xxxxxx» - обозначение версии метрологически незначимой части ПО |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
LG203i LGW203i |
LG423i LGW423i |
LG1202S | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
Минимальная нагрузка (Min), г |
0,02 |
0,02 |
0,5 |
Максимальная нагрузка (Мах), г |
210 |
420 |
1200 |
Поверочный интервал (е), г |
0,01 |
0,01 |
0,1 |
Действительная цена деления шкалы (D), г |
0,001 |
0,001 |
0,01 |
Пределы допускаемой погрешно- | |||
сти весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г | |||
От Min до 50 включ. |
0,005 |
0,005 | |
Св. 50 до 200 включ . |
0,010 |
0,010 | |
Св. 200 до Max включ . |
0,015 |
0,015 | |
От Min до 500 включ. |
0,05 | ||
Св. 500 до Max включ . |
0,10 | ||
Число поверочных интервалов (п) |
21000 |
42000 |
12000 |
Диапазон уравновешивания тары |
100 % Мах |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | ||
LG2202 LG2202i LG2202S |
LG3202S |
LG4202 LG4202i LG4202S | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
Минимальная нагрузка (Мт), г |
0,5 |
0,5 |
0,5 |
Максимальная нагрузка (Мах), г |
2200 |
3200 |
4200 |
Поверочный интервал (е), г |
0,1 |
0,1 |
0,1 |
Действительная цена деления шкалы (d), г |
0,01 |
0,01 |
0,01 |
Пределы допускаемой погрешно- | |||
сти весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г | |||
От Min до 500 включ. |
0,05 |
0,05 |
0,05 |
Св. 500 до 2000 включ . |
0,10 |
0,10 |
0,10 |
Св. 2000 до Max включ . |
0,15 |
0,15 |
0,15 |
Число поверочных интервалов (п) |
22000 |
32000 |
42000 |
Диапазон уравновешивания тары |
100 % Мах |
Таблица 4 - Метрологические характеристики
Наименование характеристики |
Значение | ||
LG5201S LG5201M |
LG10001 LG10001S LG10001M |
LG15001S LG15001M | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
Минимальная нагрузка (Мт), г |
5 |
5 |
5 |
Максимальная нагрузка (Мах), г |
5200 |
10000 |
15000 |
Поверочный интервал (е), г |
1 |
1 |
1 |
Действительная цена деления шкалы (d), г |
0,1 |
0,1 |
0,1 |
Пределы допускаемой погрешно- | |||
сти весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г | |||
От Min до 5000 включ. |
0,5 |
0,5 |
0,5 |
Св. 5000 до Max включ . |
1,0 |
1,0 |
1,0 |
Число поверочных интервалов (п) |
5200 |
10000 |
15000 |
Диапазон уравновешивания тары |
100 % Мах |
Таблица 5 - Метрологические характеристики
Наименование характеристики |
Значение | ||
LG6200M |
LG8200M |
LG10000M LG10000L | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
Минимальная нагрузка (Min), г |
50 |
50 |
50 |
Максимальная нагрузка (Мах), г |
6200 |
8200 |
10000 |
Поверочный интервал (е), г |
1 |
1 |
1 |
Действительная цена деления шкалы (d), г |
1 |
1 |
1 |
Пределы допускаемой погрешно- | |||
сти весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г | |||
От Min до 5000 включ. |
0,5 |
0,5 |
0,5 |
Св. 5000 до Max- включ . |
1,0 |
1,0 |
1,0 |
Число поверочных интервалов (п) |
6200 |
8200 |
10000 |
Диапазон уравновешивания тары |
100 % Мах |
Таблица 6 - Метрологические характеристики
Наименование характеристики |
Значение | ||
LG20001 LG20001M |
LG35001L |
LG60000L | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
Минимальная нагрузка (Мт), г |
5 |
5 |
50 |
Максимальная нагрузка (Мах), г |
20000 |
35000 |
60000 |
Поверочный интервал (е), г |
1 |
1 |
10 |
Действительная цена деления шкалы (d), г |
0,1 |
0,1 |
1 |
Пределы допускаемой погрешно- | |||
сти весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г |
0,5 | ||
От Min до 5000 включ. Св. 5000 до Max включ |
1,0 | ||
От Min до 5000 включ. |
0,5 | ||
Св. 5000 до 20000 включ. |
1,0 | ||
Св. 20000 до Max включ. |
1,5 | ||
От Min до 50000 включ. |
5 | ||
Св. 50000 до Max включ. |
10 | ||
Число поверочных интервалов (п) |
20000 |
35000 |
6000 |
Диапазон уравновешивания тары |
100 % Мах |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение |
Особый диапазон температур, °С |
от +5 до +35 |
Диапазон влажности при +20 °С, % |
от 20 до 80 (без конденсата) |
Параметры электрического питания от сети переменного тока:
|
от 195,5 до 253 от 49 до 51 |
Параметры электрического питания от источника постоянного тока: напряжение, В |
9 |
Потребляемая мощность, В^ A, не более |
8 |
Габаритные размеры (ширина/длина/высота без учета ветрозащиты), мм, не более |
400x450x750 |
Масса, кг, не более |
12,5 |
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист эксплуатационного документа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Взвешивание» документа «Весы неавтоматического действия LG. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Стандарт предприятия «BEL Engineering srl», Италия.
Правообладатель
«BEL Engineering srl», Италия
Адрес: Via Carlo Carra, 5, 20900 Monza (MB), Italia
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Результаты взвешивания выводятся на дисплей.
Весы состоят из грузоприемного устройства и весоизмерительного устройства. Модификации весов имеют обозначение вида: LG[W][X1][X2][X3], где: LG - обозначение типа;
W - если присутствует: наличие высокой стеклянной ветрозащитной витрины с тремя дверцами;
X1 - условное обозначение максимальной нагрузки: 20 (210 г); 42 (420 г); 120 (1200 г); 220 (2200 г); 320 (3200 г); 420 (4200 г); 520 (5200 г); 620 (6200 г); 820 (8200 г); 1000 (10 кг), 1500 (15 кг); 2000 (20 кг); 3500 (35 кг); 6000 (60 кг).
X2 - условное обозначение действительной цены деления шкалы: 3 (0,001 г), 2 (0,01 г); 1 (0,1г); 0 (1 г).
X3- i: наличие встроенной автоматической калибровки; S: модификация с индикатором на стойке и размером весовой платформы 230х230 мм; M: модификация с индикатором на стойке и размером весовой платформы 280х280 мм; L: модификация с индикатором на стойке и размером весовой платформы 300х400 мм
Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):
устройство установки по уровню (Т.2.7.1); устройство установки на нуль (Т.2.7.2); устройство слежения за нулем (Т.2.7.3); устройство взвешивания тары (Т.2.7.4.2); устройство предварительного задания массы тары (Т.2.7.5). ветрозащитная витрина (для моделей с действительной ценой делений 0,001г) Весы реализуют следующие функции:
-
- счетный режим;
-
- определение плотности твердых тел и жидкостей;
-
- рецептурное взвешивание;
-
- режим ограничения по массе;
- процентный режим;
- взвешивание животных;
- определение пиковой нагрузки;
- функция «GLP» (сохранение идентификационных параметров весов и оператора и вывод их вместе с результатами).
На весы прикрепляется металлизированная табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- класс точности по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- знак утверждения типа средств измерений;
- заводской номер.
Весы снабжены последовательным интерфейсом RS232C, позволяющим выводить данные на печать или отображать на мониторе персонального компьютера.
Знак утверждения типа и заводской номер в буквенно-цифровом формате, наносится методом гравировки на металлизированную маркировочную табличку, закрепленную на ве-
сах.
Общий вид весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
LGW203i LG203i
LGW423i LG423i
LG2 202i
LG4 202
LG4 202i
LG10001
LG20001
Модификации с индикатором на стойке (X3 = S, M , L)
Рисунок 1 - Общий вид весов
Место пломбировки
Рисунок 2 - Место пломбировки от несанкционированного доступа: разрушаемая наклейка.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
LG203i LGW203i |
LG423i LGW423i |
LG1202S | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
Минимальная нагрузка (Min), г |
0,02 |
0,02 |
0,5 |
Максимальная нагрузка (Мах), г |
210 |
420 |
1200 |
Поверочный интервал (е), г |
0,01 |
0,01 |
0,1 |
Действительная цена деления шкалы (D), г |
0,001 |
0,001 |
0,01 |
Пределы допускаемой погрешно- | |||
сти весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г | |||
От Min до 50 включ. |
0,005 |
0,005 | |
Св. 50 до 200 включ . |
0,010 |
0,010 | |
Св. 200 до Max включ . |
0,015 |
0,015 | |
От Min до 500 включ. |
0,05 | ||
Св. 500 до Max включ . |
0,10 | ||
Число поверочных интервалов (п) |
21000 |
42000 |
12000 |
Диапазон уравновешивания тары |
100 % Мах |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение | ||
LG2202 LG2202i LG2202S |
LG3202S |
LG4202 LG4202i LG4202S | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
Минимальная нагрузка (Мт), г |
0,5 |
0,5 |
0,5 |
Максимальная нагрузка (Мах), г |
2200 |
3200 |
4200 |
Поверочный интервал (е), г |
0,1 |
0,1 |
0,1 |
Действительная цена деления шкалы (d), г |
0,01 |
0,01 |
0,01 |
Пределы допускаемой погрешно- | |||
сти весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г | |||
От Min до 500 включ. |
0,05 |
0,05 |
0,05 |
Св. 500 до 2000 включ . |
0,10 |
0,10 |
0,10 |
Св. 2000 до Max включ . |
0,15 |
0,15 |
0,15 |
Число поверочных интервалов (п) |
22000 |
32000 |
42000 |
Диапазон уравновешивания тары |
100 % Мах |
Таблица 4 - Метрологические характеристики
Наименование характеристики |
Значение | ||
LG5201S LG5201M |
LG10001 LG10001S LG10001M |
LG15001S LG15001M | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
Минимальная нагрузка (Мт), г |
5 |
5 |
5 |
Максимальная нагрузка (Мах), г |
5200 |
10000 |
15000 |
Поверочный интервал (е), г |
1 |
1 |
1 |
Действительная цена деления шкалы (d), г |
0,1 |
0,1 |
0,1 |
Пределы допускаемой погрешно- | |||
сти весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г | |||
От Min до 5000 включ. |
0,5 |
0,5 |
0,5 |
Св. 5000 до Max включ . |
1,0 |
1,0 |
1,0 |
Число поверочных интервалов (п) |
5200 |
10000 |
15000 |
Диапазон уравновешивания тары |
100 % Мах |
Таблица 5 - Метрологические характеристики
Наименование характеристики |
Значение | ||
LG6200M |
LG8200M |
LG10000M LG10000L | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
Минимальная нагрузка (Min), г |
50 |
50 |
50 |
Максимальная нагрузка (Мах), г |
6200 |
8200 |
10000 |
Поверочный интервал (е), г |
1 |
1 |
1 |
Действительная цена деления шкалы (d), г |
1 |
1 |
1 |
Пределы допускаемой погрешно- | |||
сти весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г | |||
От Min до 5000 включ. |
0,5 |
0,5 |
0,5 |
Св. 5000 до Max- включ . |
1,0 |
1,0 |
1,0 |
Число поверочных интервалов (п) |
6200 |
8200 |
10000 |
Диапазон уравновешивания тары |
100 % Мах |
Таблица 6 - Метрологические характеристики
Наименование характеристики |
Значение | ||
LG20001 LG20001M |
LG35001L |
LG60000L | |
Класс точности по ГОСТ OIML R 76-1-2011 |
II | ||
Минимальная нагрузка (Мт), г |
5 |
5 |
50 |
Максимальная нагрузка (Мах), г |
20000 |
35000 |
60000 |
Поверочный интервал (е), г |
1 |
1 |
10 |
Действительная цена деления шкалы (d), г |
0,1 |
0,1 |
1 |
Пределы допускаемой погрешно- | |||
сти весов при первичной поверке (mpe) в соответствующих интервалах нагрузки (m), г |
0,5 | ||
От Min до 5000 включ. Св. 5000 до Max включ |
1,0 | ||
От Min до 5000 включ. |
0,5 | ||
Св. 5000 до 20000 включ. |
1,0 | ||
Св. 20000 до Max включ. |
1,5 | ||
От Min до 50000 включ. |
5 | ||
Св. 50000 до Max включ. |
10 | ||
Число поверочных интервалов (п) |
20000 |
35000 |
6000 |
Диапазон уравновешивания тары |
100 % Мах |
Таблица 7 - Основные технические характеристики
Наименование характеристики |
Значение |
Особый диапазон температур, °С |
от +5 до +35 |
Диапазон влажности при +20 °С, % |
от 20 до 80 (без конденсата) |
Параметры электрического питания от сети переменного тока:
|
от 195,5 до 253 от 49 до 51 |
Параметры электрического питания от источника постоянного тока: напряжение, В |
9 |
Потребляемая мощность, В^ A, не более |
8 |
Габаритные размеры (ширина/длина/высота без учета ветрозащиты), мм, не более |
400x450x750 |
Масса, кг, не более |
12,5 |
