Сведения о средстве измерений: 89783-23 Установка для поверки уровнемеров

Номер по Госреестру СИ: 89783-23
89783-23 Установка для поверки уровнемеров
(СЕНС УПР)

Назначение средства измерений:
Установка для поверки уровнемеров СЕНС УПР (далее - установка) предназначена для передачи единицы длины средствам измерений уровня.

сертификация программного обеспечения
Внешний вид. Установка для поверки уровнемеров, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установка для поверки уровнемеров
Рисунок № 1
Внешний вид. Установка для поверки уровнемеров, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установка для поверки уровнемеров
Рисунок № 2

Общие сведения

Дата публикации - 23.08.2023
Срок свидетельства -
Номер записи - 191746
ID в реестре СИ - 1410542
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СЕНС УПР,

Производитель

Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР")
Страна - РОССИЯ
Населенный пункт - Пензенская обл., г. Заречный
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 365 дн.

Приказы РСТ, где упоминается данный тип СИ

№1727 от 2023.08.22 ПРИКАЗ_Об утверждении типов средств измерений (18)

№1727 от 2023.08.22 Об утверждении типов средств измерений

Наличие аналогов СИ: Установка для поверки уровнемеров (СЕНС УПР)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
68847-17
05.10.2027
Газосигнализаторы, СЕНС СГ-А
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
2 года
70845-18
16.04.2028
Установки поверочные уровнемерные, СЕНС УП
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год
24715-14
04.12.2028
Преобразователи магнитные поплавковые, "ПМП"
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
для исполнений ПМП-201, ПМП-062, ПМП-06З, ПМП 118 интервал между поверками 4 года, для преобразователей остальных исполнений — 2 года.
76364-19
18.10.2029
Газосигнализаторы, СЕНС СГ-А2
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
2 года
86692-22
05.09.2027
Газосигнализаторы, СЕНС СГ-А1
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год
87642-22
14.12.2027
Уровнемеры микроволновые, СЕНС УМВ
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня ≤ ±3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня свыше ±3 мм и для уровнемеров, работающих при избыточном давлении
88210-23
13.02.2028
Газоанализаторы, СЕНС СГ-А3
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год
89783-23

Установка для поверки уровнемеров, СЕНС УПР
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год
89852-23

Установка поверочная уровнемерная, СЕНС УП25
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год
93417-24
08.10.2029
Уровнемеры радиоволновые, "СЕНС УР3"
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм
95535-25

Установка для поверки уровнемеров, СЕНС УПРТ
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год
84238-21
27.12.2026
Преобразователи магнитные поплавковые, ПМП-263
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Установка для поверки уровнемеров (СЕНС УПР)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)
РСТ
  • СЕНС УПР
  • 3 2 1 0 3 2 1
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • СЕНС УПР
  • 1 0 1 0 1 0 1

    Стоимость поверки Установка для поверки уровнемеров (СЕНС УПР)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Установка содержит встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения заводских настроек. ПО установки используется для внесения поправочного температурного коэффициента и обработки измерительной информации получаемой от магнитного датчика.

    ПО в целом является метрологически значимым и защищено от преднамеренных или случайных изменений. Метрологические характеристики установки нормированы с учетом влияния ПО.

    Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    rEL

    Номер версии (идентификационный номер) ПО

    1.10

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом, а также на информационную табличку, закрепленную на неподвижной части установки, способом лазерной маркировки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе 6 «Метод измерений» паспорта.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов».

    Правообладатель

    Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)

    ИНН 5838002196

    Юридический адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5 E-mail: info@nppsensor.ru

    Телефон/факс: (8412) 65-21-00

    Web-сайт: http//:www.nppsensor.ru

    Изготовитель


    Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
    ИНН 5838002196
    Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5
    E-mail: info@nppsensor.ru Телефон/факс: (8412) 65-21-00 Web-сайт: http//:www.nppsensor.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    E-mail: office@vniims.ru
    Телефон/факс: +7 (495) 437-55-77 / 437-56-66
    Web-сайт: http://www.vniims.ru

    Правообладатель


    Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
    ИНН 5838002196
    Юридический адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5 E-mail: info@nppsensor.ru
    Телефон/факс: (8412) 65-21-00
    Web-сайт: http//:www.nppsensor.ru

    Принцип действия установки основан на имитации изменения уровня путем перемещения подвижной части установки.

    Установка выполнена в виде рамной конструкции из алюминиевого профиля повышенной прочности. На основании смонтирована стойка для закрепления уровнемера (установочная поверхность). На направляющих основания установлена подвижная часть с экраном отражающим, передвижение осуществляется при помощи привода. Величина перемещения подвижной части задается оператором через компьютер с рабочего места. Контроль перемещения подвижной части осуществляется на основе определения положения каретки с бесконтактным магнитным датчиком относительно магнитной ленты посредством магнитного поля. Измерение температуры окружающего воздуха осуществляется с помощью термометра цифрового малогабаритного ТЦМ 1520 (регистрационный № 20856-15), первичные преобразователи которого равномерно размещены на направляющей установки. Исходя из текущего значения температуры окружающего воздуха, оператор определяет в соответствии с паспортом на установку поправочный коэффициент и заносит его в память блока электроники каретки.

    Общий вид установки показан на рисунках 1 и 2.

    Пломбирование установки не предусмотрено.

    Внешний вид. Установка для поверки уровнемеров (СЕНС УПР), http://oei-analitika.ru

    1 - горизонтальные направляющие; 2 - неподвижная часть; 3 - установочная поверхность; 4 -подвижная часть; 5 - экран отражающий; 6 - каретка;

    7 - экран радиопоглощающий

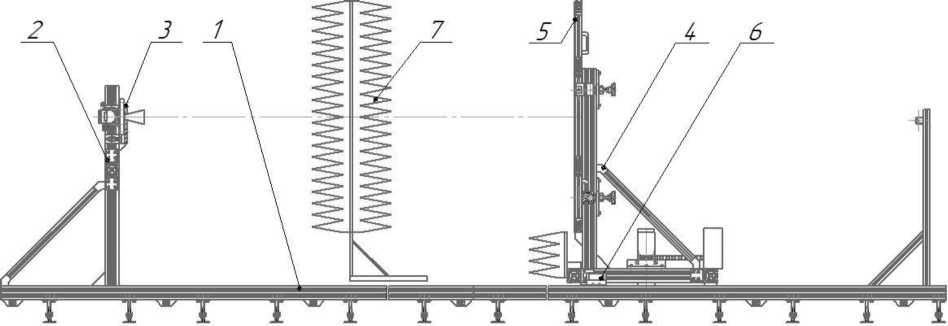

    Рисунок 1 - Общий вид установки в режиме работы с бесконтактными СИ уровня

    Внешний вид. Установка для поверки уровнемеров (СЕНС УПР), http://oei-analitika.ru

    1 - горизонтальные направляющие; 2 - неподвижная часть; 3 - установочная поверхность; 4 -подвижная часть; 5 - экран отражающий; 6 - каретка;

    7 - поверяемый прибор; 8 - устройство натяжения волновода; 9 - устройство поддержания волновода

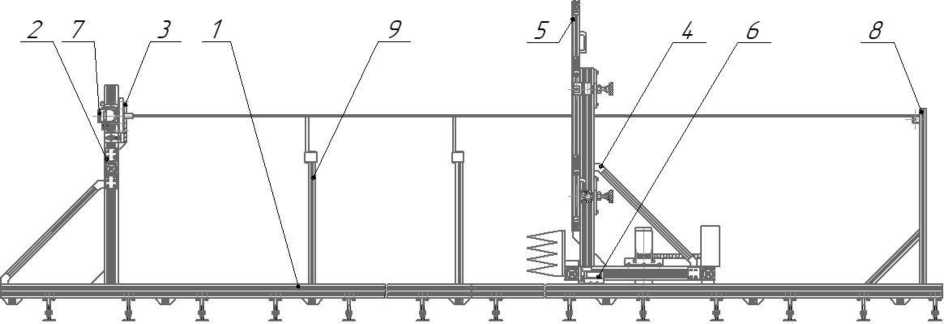

    Рисунок 2 - Общий вид установки в режиме работы с контактными СИ уровня с системой натяжения и поддержания волновода

    Условное обозначение установки в буквенном формате и заводской номер установки в цифровом формате наносятся на информационную табличку, закрепленную на неподвижной части установки, способом лазерной маркировки. Нанесение знака поверки на установку не предусмотрено.


    Комплектность приведена в таблице 4.

    Таблица 4 - Комплектность установки

    Наименование

    Обозначение

    Количество

    Установка для поверки уровнемеров

    СЕНС УПР, заводской номер 001

    1 шт.

    Паспорт

    -

    1 экз.

    Экран радиопоглощающий

    Б2.500.10042

    1 шт.

    Термометр цифровой малогабаритный

    ТЦМ 1520

    1 шт.

    Термогигрометр автономный

    ИВА-6Н-Д

    1 шт.

    Комплект монтажных частей

    -

    1 компл.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений уровня, мм

    от 0 до 20300

    Пределы допускаемой абсолютной погрешности установки, мм

    ±0,3

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +20 до +25

    - относительная влажность воздуха, %, не более

    98

    - атмосферное давление, кПа

    от 84 до 106

    Напряжение питания переменного тока, В

    220

    Разрешающая способность показывающего устройства, мм - от 0 до 20000 включ.

    0,01

    - св. 20000 до 20300

    0,1

    Габаритные размеры установки, мм, не более

    - длина

    22150

    - ширина

    1600

    - высота

    2090

    Масса, кг, не более

    1800

    Средний срок службы, лет, не менее

    10
