Номер по Госреестру СИ: 93417-24
93417-24 Уровнемеры радиоволновые
("СЕНС УР3")
Назначение средства измерений:
Уровнемеры радиоволновые «СЕНС УР3» (далее - уровнемеры) предназначены для бесконтактного непрерывного измерения уровня жидких сред в технологических и товарных резервуарах и преобразования измеренного значения уровня в электрический кодированный сигнал при учётно-расчётных и технологических операциях.
Внешний вид.
Уровнемеры радиоволновые
Рисунок № 1
Общие сведения
Дата публикации - 08.10.2024
Срок свидетельства - 08.10.2029
Номер записи - 195240
ID в реестре СИ - 1420366
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР")
Страна - РОССИЯ
Населенный пункт - Пензенская обл., г. Заречный
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2353 от 2024.10.08 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Уровнемеры радиоволновые ("СЕНС УР3")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68847-17 05.10.2027 |
Газосигнализаторы, СЕНС СГ-А Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
2 года |
|
70845-18 16.04.2028 |
Установки поверочные уровнемерные, СЕНС УП Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
24715-14 04.12.2028 |
Преобразователи магнитные поплавковые, "ПМП" Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
для исполнений ПМП-201, ПМП-062, ПМП-06З, ПМП 118 интервал между поверками 4 года, для преобразователей остальных исполнений — 2 года. |
|
76364-19 18.10.2029 |
Газосигнализаторы, СЕНС СГ-А2 Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
2 года |
|
86692-22 05.09.2027 |
Газосигнализаторы, СЕНС СГ-А1 Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
87642-22 14.12.2027 |
Уровнемеры микроволновые, СЕНС УМВ Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня ≤ ±3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня свыше ±3 мм и для уровнемеров, работающих при избыточном давлении |
|
88210-23 13.02.2028 |
Газоанализаторы, СЕНС СГ-А3 Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
89783-23 |
Установка для поверки уровнемеров, СЕНС УПР Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
89852-23 |
Установка поверочная уровнемерная, СЕНС УП25 Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
93417-24 08.10.2029 |
Уровнемеры радиоволновые, "СЕНС УР3" Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Уровнемеры радиоволновые ("СЕНС УР3")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровнемеры радиоволновые ("СЕНС УР3")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.
ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО* |
не ниже AF00 |
|
Цифровой идентификатор ПО |
- |
|
* - последний символ в номере версии сменяется по шестнадцатеричной системе счисления. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах «Описание и работа» и «Использование по назначению» руководства по эксплуатации уровнемера.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
СЕНС.407629.004ТУ Уровнемеры радиоволновые «СЕНС УР». Технические условия.
ПравообладательОбщество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Юридический адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5 E-mail: info@nppsensor.ru
Web-сайт: http//:www.nppsensor.ru
Телефон/факс: (8412) 65-21-00
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)ИНН 5838002196
Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5
E-mail: info@nppsensor.ru Web-сайт: http//:www.nppsensor.ru
Телефон/факс: (8412) 65-21-00
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
E-mail: office@vniims.ru
Web-сайт: http://www.vniims.ru
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)ИНН 5838002196
Юридический адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5 E-mail: info@nppsensor.ru
Web-сайт: http//:www.nppsensor.ru
Телефон/факс: (8412) 65-21-00
Уровнемер осуществляет измерение уровня в металлической успокоительной трубе, установленной в резервуаре.
Принцип контролируемой осуществляется высокочастотный контролируемой (измеряемой) среды и принимает отраженный от неё сигнал.
Информационным параметром для определения дальности (расстояния) является время задержки принятого сигнала, отраженного от поверхности контролируемой среды, относительно излученного. Далее в уровнемере производится вычисление уровня контролируемой среды через измеренное расстояние.
Уровнемер состоит из корпуса и антенны, смонтированных на устройстве крепления. Внутри корпуса установлен модуль электронный.
Выходными сигналами уровнемеров являются:
-
- цифровой кодированный сигнал на базе протокола «СЕНС»;
-
- цифровой кодированный сигнал с интерфейсом RS-485 с протоколом Modbus RTU;
-
- аналоговый унифицированный токовый сигнал (4-20) мА, совмещённый с цифровым кодированным сигналом на базе протокола HART.
Уровнемеры имеют взрывозащиённое и общепромышленное исполнение.
Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:
СЕНС УРЗ-B-C-D-E-F-G-H-I-J,
В - код, определяющий материал корпуса;
С - код, определяющий количество и тип кабельных вводов;
D - код, определяющий вариант исполнения кабельного ввода;
Е - код, определяющий тип устройства крепления;
F - код, определяющий тип антенны;
G - код, определяющий наличие или отсутствие модуля индикации;
H - код, определяющий исполнение уровнемера;
I - код, определяющий пределы основной допускаемой погрешности; J - код, определяющий вид выходного сигнала.
Примечание - Коды вариантов исполнения по умолчанию не указываются.
основан на излучении и приеме отраженного от радиоволнового сигнала. Измерение уровня Уровнемер излучает частотно-модулированный внутри успокоительной трубы в
действия уровнемера (измеряемой) среды следующим образом.
сигнал
направлении поверхности
где:
Общий вид уровнемера показан на рисунке 1.
В зависимости от варианта исполнения общий вид уровнемера может отличаться от представленного на рисунке 1.
Сокращённое условное обозначение уровнемера в буквенно-цифровом формате и заводской номер уровнемера в цифровом формате наносятся на информационную табличку, размещенную на корпусе уровнемера, способом лазерной или ударно-точечной маркировки. Нанесение знака поверки на уровнемер не предусмотрено.

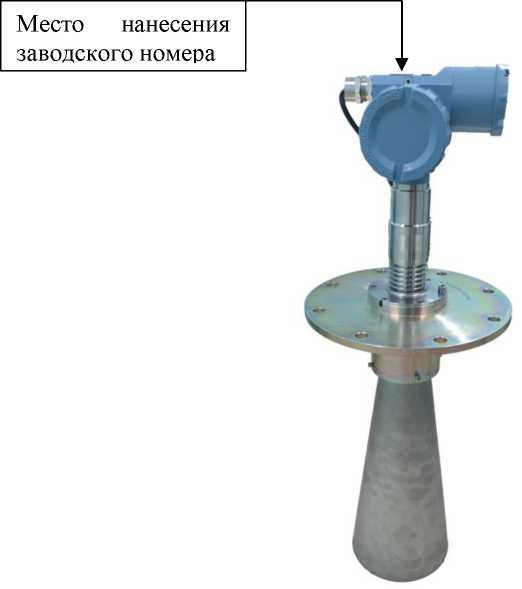

Рисунок 1 - Общий вид уровнемера
Пломбирование уровнемеров не предусмотрено.
Комплектность приведена в таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радиоволновой «СЕНС УР3» |
СЕНС.407629.012 |
1 шт. |
|
Уровнемер радиоволновой «СЕНС УР3». Паспорт |
СЕНС.407629.012ПС |
1 экз. |
|
Уровнемер радиоволновой «СЕНС УР3».Руководство по эксплуатации |
СЕНС.407629.012РЭ |
1 экз.* |
|
Комплект монтажных частей |
- |
1 компл. |
|
* - на партию уровнемеров, поставляемую в один адрес, и дополнительно - по требованию заказчика. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон* измерений уровня, м |
от 0,8 до 25 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня для цифровых кодированных выходных сигналов, Л, мм** |
±3, ±5, ±10 |
|
Пределы допускаемой основной приведённой к диапазону изменений выходного тока погрешности преобразования измеренного значения уровня в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, % |
±0,05 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, мм |
Д 2 |
|
Пределы допускаемой дополнительной приведенной к диапазону изменений выходного тока погрешности преобразования измеренного значения уровня в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), % |
±0,05 |
|
* - расстояния от начала отсчёта уровнемера до поверхности измеряемой (контролируемой) среды. ** - конкретное значение погрешности определяется заказом и записывается в паспорт на уровнемер. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры окружающего воздуха (среды), °С |
от -50 до +70 |
|
Диапазон температур контролируемой (измеряемой) среды, °С* |
от -50 до +150 |
|
Рабочее давление измеряемой (контролируемой) среды, МПа, не более * |
2,5 |
|
Напряжение питания постоянного тока, В |
от 8 до 50 |
|
Потребляемая мощность, Вт, не более |
2,5 |
|
Масса уровнемера, кг, не более |
50 |
|
Маркировка взрывозащиты ** |
0/1 Ex ia/db IIB T6...T3 Ga/Gb Х |
|
* - конкретное значение определяется заказом и записывается в паспорт на уровнемер. ** - для взрывозащищенного варианта исполнения. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
100000 |
