Номер по Госреестру СИ: 70845-18
70845-18 Установки поверочные уровнемерные
(СЕНС УП)
Назначение средства измерений:
Установки поверочные уровнемерные СЕНС УП (далее - установки) предназначены для передачи единицы длины средствам измерений уровня.
Внешний вид.
Установки поверочные уровнемерные
Рисунок № 1
Внешний вид.
Установки поверочные уровнемерные
Рисунок № 2
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 16.04.2028
Номер записи - 166940
ID в реестре СИ - 395824
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Установка поверочная уровнемерная СЕНС УП, СЕНС УП,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР")
Страна - РОССИЯ
Населенный пункт - Пензенская обл., г. Заречный
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№725 от 2018.04.16 Об утверждении типов средств измерений
№2990 от 2022.11.29 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
Наличие аналогов СИ: Установки поверочные уровнемерные (СЕНС УП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
68847-17 05.10.2027 |
Газосигнализаторы, СЕНС СГ-А Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
2 года |
|
70845-18 16.04.2028 |
Установки поверочные уровнемерные, СЕНС УП Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
24715-14 04.12.2028 |
Преобразователи магнитные поплавковые, "ПМП" Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
для исполнений ПМП-201, ПМП-062, ПМП-06З, ПМП 118 интервал между поверками 4 года, для преобразователей остальных исполнений — 2 года. |
|
86692-22 05.09.2027 |
Газосигнализаторы, СЕНС СГ-А1 Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
87642-22 14.12.2027 |
Уровнемеры микроволновые, СЕНС УМВ Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня ≤ ±3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня свыше ±3 мм и для уровнемеров, работающих при избыточном давлении |
|
88210-23 13.02.2028 |
Газоанализаторы, СЕНС СГ-А3 Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
89783-23 |
Установка для поверки уровнемеров, СЕНС УПР Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
|
89852-23 |
Установка поверочная уровнемерная, СЕНС УП25 Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный) |
ОТ МП |
1 год |
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Кто поверяет Установки поверочные уровнемерные (СЕНС УП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 5 | 2 | 3 | 0 | 5 | 2 | 3 | ||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 12 | 1 | 4 | 8 | 0 | 12 | 4 | 8 |
Стоимость поверки Установки поверочные уровнемерные (СЕНС УП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тамбовский ЦСМ Тамбовская область |
46638 | 46638 |
Программное обеспечение
Установки содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. ПО установок используется для внесения поправочного температурного коэффициента и обработки измерительной информации получаемой от магнитного датчика.
ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Метрологически значимые параметры защищены от преднамеренного или случайного изменения.
Метрологические характеристики установок нормированы с учетом влияния программного обеспечения.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
rEL |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.10 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и руководства по эксплуатации способом печати, а также на информационную табличку, закрепленную на считывающей каретке, методом гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам поверочным уровнемерным СЕНС УП
ГОСТ 8.477-82 ГСИ. Государственная поверочная схема для средств измерений уровня жидкости
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10 в степени -9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
СЕНС.401163.001 ТУ. Установки поверочные уровнемерные СЕНС УП. Технические условия
Поверка
Поверкаосуществляется по документу МП 208-039-2017 «ГСИ. Установки поверочные уровнемерные СЕНС УП. Методика поверки», утвержденному ФГУП «ВНИИМС» «20» сентября 2017 г.
Основные средства поверки:
- уровень брусковый 100-0,05 по ГОСТ 9392-89;
- индикатор ИЧ-10 класса точности 1 по ГОСТ 577-68;
- рабочий эталон 2-го разряда 2-ой части по ГОСТ Р 8.763-2011 с диапазоном воспроизводимых значений единицы длины равным диапазону установки (система лазерная измерительная Renishaw XL-80 (регистрационный номер 35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Адрес: 442960, г. Заречный Пензенской обл., ул. Промышленная, строение 5
Телефон/факс: +7 (8412) 65-21-00
E-mail: info@nppsensor.ru
Web-сайт: www.nppsensor.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия установок основан на измерении перемещения считывающей каретки движущейся вдоль магнитной ленты.
Измерение осуществляется на основе определения положения считывающей каретки с бесконтактным магнитным датчиком относительно магнитной ленты посредством магнитного поля. Перемещаясь вдоль магнитной ленты, которая намагничена с постоянным периодом, бесконтактный магнитный датчик в считывающей каретке фиксирует количество пройденных магнитных зазоров. Количество магнитных зазоров прямо пропорционально расстоянию, пройденному считывающей кареткой. Измерение температуры окружающего воздуха осуществляется с помощью термометра цифрового малогабаритного ТЦМ 1520 (Госреестр № 20856-15), первичные преобразователи которого равномерно размещены на алюминиевой направляющей установки. Исходя из текущего значения температуры окружающего воздуха, оператор определяет в соответствии с паспортом на установку поправочный коэффициент и заносит его в память блока электроники считывающей каретки. Данные о поправочном температурном коэффициенте и количестве магнитных зазоров с помощью блока электроники пересчитываются в значение расстояния в единицах длины и в непрерывном режиме выводятся на показывающее устройство считывающей каретки.
В зависимости от заказа установки могут быть изготовлены различной длины, но не более 6000 мм, с округлением диапазона передаваемых значений длины (уровня) до 100 мм.
Установки состоят из:
-
- алюминиевой направляющей с магнитной лентой и держателем уровнемера;
-
- считывающей каретки с автономным источником питания, бесконтактным магнитным датчиком, блоком электроники и показывающим устройством;
-
- термометра цифрового малогабаритного ТЦМ 1520 (Госреестр № 20856-15).
Общий вид установок представлен на рисунке 1. Пломбирование установок не предусмотрено.
а)
б)

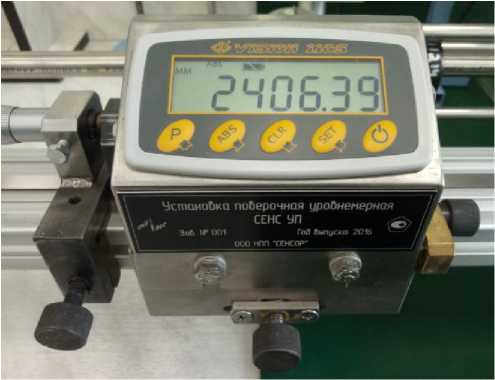

Рисунок 1 - Общий вид установок поверочных уровнемерных СЕНС УП а) считывающая каретка с бесконтактным магнитным датчиком, блоком электроники и показывающим устройством;

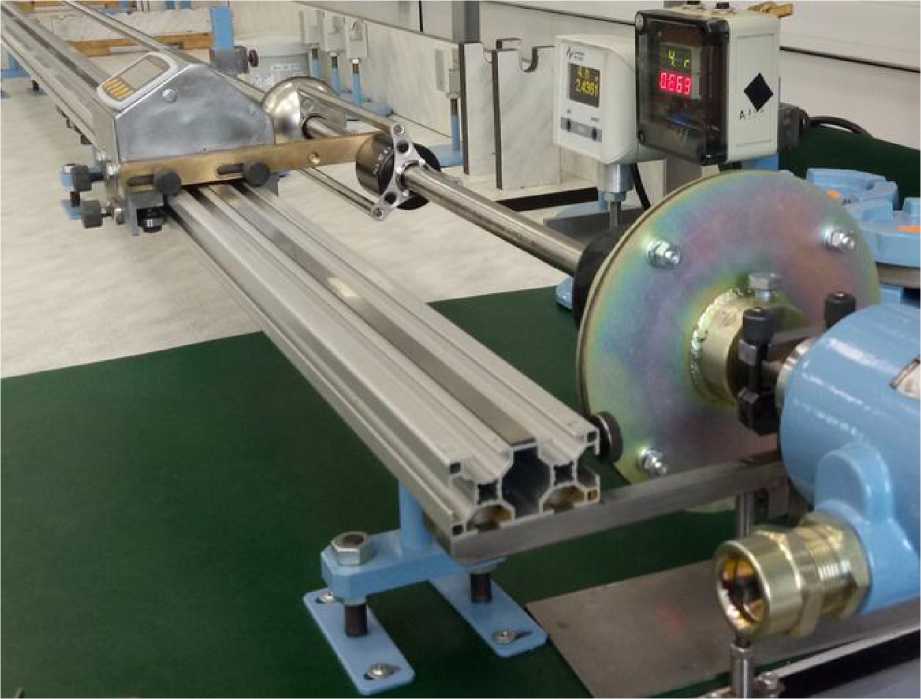

б) направляющая с магнитной лентой и держателем уровнемера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Установка поверочная уровнемерная |
СЕНС УП |
1 шт. | |
|
Термометр цифровой малогабаритный |
ТЦМ 1520 |
1 шт. |
Г осреестр № 20856-15 |
|
Термогигрометр |
ИВА-6А-Д |
1 шт. |
Госреестр № 46434-11 по заказу |
|
Комплект монтажных частей |
1 шт. | ||
|
Комплект приспособлений, применяемых для поверки |
1 шт. |
по заказу | |
|
Паспорт на установку |
1 экз. | ||
|
Руководство по эксплуатации |
1 экз. | ||
|
Методика поверки |
МП 208-039-2017 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 10 до 6000* |
|
Пределы допускаемой абсолютной погрешности установки, мм |
±0,3 |
|
* - в зависимости от заказа |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +18 до +26 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Напряжение питания постоянного тока, В |
3 |
|
Разрешающая способность показывающего устройства, мм |
0,01 |
|
Габаритные размеры, мм, не более | |
|
- длина |
6500 |
|
- ширина |
500 |
|
- высота |
500 |
|
Масса, кг, не более |
15 |
|
Средний срок службы, лет, не менее |
10 |
