Сведения о средстве измерений: 88210-23 Газоанализаторы

Номер по Госреестру СИ: 88210-23
88210-23 Газоанализаторы
(СЕНС СГ-А3)

Назначение средства измерений:
Газоанализаторы СЕНС СГ-А3 (далее по тексту - газоанализаторы) предназначены для автоматического, непрерывного измерения довзрывоопасной концентрации горючих газов, передачи измерительной информации внешним устройствам в аналоговой и цифровой форме, а также подачи предупредительной сигнализации о превышении установленных пороговых значений.

сертификация программного обеспечения

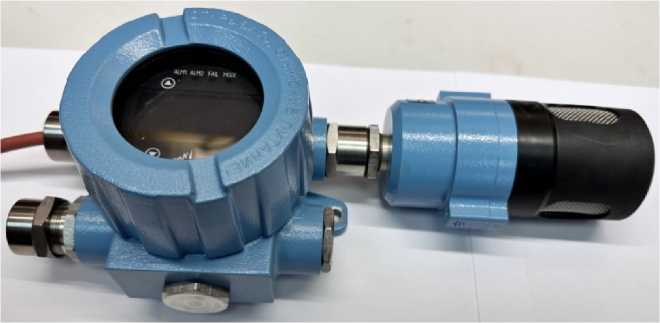

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 1

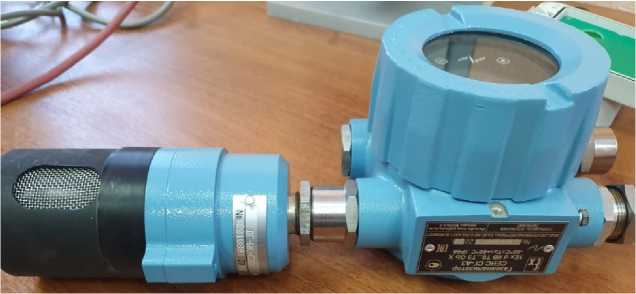

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 2

Общие сведения

Дата публикации - 13.02.2023
Срок свидетельства - 13.02.2028
Номер записи - 190200
ID в реестре СИ - 1405796
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

СЕНС СГ-А3,

Производитель

Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР")
Страна - РОССИЯ
Населенный пункт - Пензенская обл., г. Заречный
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 13
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Газоанализаторы (СЕНС СГ-А3)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
68847-17
05.10.2027
Газосигнализаторы, СЕНС СГ-А
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
2 года
70845-18
16.04.2028
Установки поверочные уровнемерные, СЕНС УП
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год
24715-14
04.12.2028
Преобразователи магнитные поплавковые, "ПМП"
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
для исполнений ПМП-201, ПМП-062, ПМП-06З, ПМП 118 интервал между поверками 4 года, для преобразователей остальных исполнений — 2 года.
76364-19
18.10.2029
Газосигнализаторы, СЕНС СГ-А2
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
2 года
86692-22
05.09.2027
Газосигнализаторы, СЕНС СГ-А1
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год
87642-22
14.12.2027
Уровнемеры микроволновые, СЕНС УМВ
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня ≤ ±3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня свыше ±3 мм и для уровнемеров, работающих при избыточном давлении
88210-23
13.02.2028
Газоанализаторы, СЕНС СГ-А3
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год
89783-23

Установка для поверки уровнемеров, СЕНС УПР
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год
89852-23

Установка поверочная уровнемерная, СЕНС УП25
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год
93417-24
08.10.2029
Уровнемеры радиоволновые, "СЕНС УР3"
Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР") (РОССИЯ Пензенская обл., г. Заречный)
ОТ
МП
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности свыше ± 3 мм

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Газоанализаторы (СЕНС СГ-А3)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО НПП "СЕНСОР"
(RA.RU.312596)
  • СЕНС СГ-А3
  • 17 2 17 0 0 17 17 0

    Стоимость поверки Газоанализаторы (СЕНС СГ-А3)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Калининградский ЦСМ
    Калининградская область
    6165 6165

    Программное обеспечение

    Газоанализаторы имеют защиту встроенного программного обеспечения (далее - ПО) от преднамеренных или непреднамеренных изменений, реализованную предприятием-изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

    Влияние встроенного ПО газоанализатора учтено при нормировании метрологических характеристик. Параметры, влияющие на метрологические характеристики, защищены паролем. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер) ПО

    не ниже B700

    Цифровой идентификатор ПО (hex)

    7Е516А69

    Алгоритм вычисления цифрового идентификатора ПО

    CRC32

    Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

    Лист № 3

    Всего листов 5

    Знак утверждения типа

    Знак утверждения типа

    наносится на информационную табличку, размещенную на корпусе газоанализатора способом лазерной маркировки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Росстандарта от 31 декабря 2020 г. № 2315;

    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

    СЕНС.413347.026ТУ Газоанализатор СЕНС СГ-А3. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)

    ИНН 5838002196

    Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5

    E-mail: info@nppsensor.ru Телефон/факс: (8412) 65-21-00

    Web-сайт: http//:www.nppsensor.ru

    Изготовитель

    Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
    ИНН 5838002196
    Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5
    E-mail: info@nppsensor.ru
    Телефон/факс: (8412) 65-21-00
    Web-сайт: http//:www.nppsensor.ru

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    E-mail: office@vniims.ru
    Телефон/факс: +7 (495) 437-55-77 / 437-56-66
    Web-сайт: http://www.vniims.ru

    Правообладатель

    Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
    ИНН 5838002196
    Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5
    E-mail: info@nppsensor.ru Телефон/факс: (8412) 65-21-00
    Web-сайт: http//:www.nppsensor.ru

    Принцип действия газоанализатора - оптический инфракрасный абсорбционный, основанный на поглощении инфракрасного излучения в анализируемой среде.

    Газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия.

    Способ отбора пробы - диффузионный.

    Газоанализаторы состоят из датчика газа, модуля преобразования, индикации и коммутации. Датчик газа имеет цилиндрический металлический корпус, внутри которого расположена его измерительная схема. Внутри корпуса модуля преобразования, индикации и коммутации расположены электронный модуль и плата коммутации, а также внутренний зажим заземления.

    Выходными сигналами газоанализаторов являются:

    • - цифровой кодированный сигнал на базе протокола «СЕНС»;

    • - цифровой кодированный сигнал с интерфейсом RS-485 с протоколом Modbus RTU;

    • - аналоговый унифицированный токовый сигнал (4-20) мА, совмещённый с цифровым кодированным сигналом на базе протокола HART;

    • - графический дисплей;

    • - дискретные сигналы в виде «сухих» контактов группы реле. Газоанализаторы имеют взрывозащищённое исполнение.

    Вариант исполнения газоанализатора определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:

    СЕНС СГ-А3- А-В-С, где А - код, определяющий тип поверочного компонента; В - код, определяющий тип выходного интерфейса; С - код, определяющий материал корпуса.

    Примечание - Коды вариантов исполнений по умолчанию не указываются.

    Общий вид газоанализаторов показан на рисунке 1.

    В зависимости от варианта исполнения газоанализатора конструкция корпуса, датчик газа, устройства крепления может отличаться от представленной на рисунке 1.

    Заводской номер газоанализатора наносится на информационную табличку, размещенную на корпусе газоанализатора (рисунок 2), в цифровом формате, методом гравировки или ударно-точечной маркировки.

    Нанесение знака поверки на газоанализаторы не предусмотрено. Пломбирование газоанализаторов не предусмотрено.

    Внешний вид. Газоанализаторы (СЕНС СГ-А3), http://oei-analitika.ru

    Рисунок 1 - Общий вид газоанализатора

    Внешний вид. Газоанализаторы (СЕНС СГ-А3), http://oei-analitika.ru

    Рисунок 2 - Схема нанесения информационной таблички


    Комплектность приведена в таблице 4.

    аблица 4 - Комплектность газоанализатора

    Наименование

    Обозначение

    Количество

    Г азоанализатор

    СЕНС СГ-А3

    1 шт.

    Паспорт

    СЕНС.413347.026ПС

    1 экз.

    Руководство по эксплуатации

    СЕНС.413347.026РЭ

    1 экз.*

    Комплект монтажных частей

    -

    1 компл. **

    Калибровочная крышка

    СЕНС.301191.340

    1 шт. **

    * - на партию газоанализаторов, поставляемую в один адрес, и дополнительно - по требованию заказчика;

    ** - определяется заказом.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений по поверочным компонентам, % НКПР

    • - пропан (С3Н8);

    • - метан (СН4)

    от 0 до 100

    Диапазон измерений по определяемым компонентам, % НКПР

    • - пропан (С3Н8); метан (СН4)

    • - бутан (С4Н10), гексан (С6Н14)

    от 0 до 100

    от 0 до 50

    Пределы допускаемой основной погрешности измерений по поверочным и определяемым компонентам:

    • - пропан (С3Н8); метан (СН4)

    абсолютной в диапазоне измерений от 0 до 60 % НКПР включ., % НКПР относительной в диапазоне измерений св. 60 до 100 % НКПР,%

    • - бутан (С4Н10), гексан (С6Н14)

    абсолютной в диапазоне измерений от 0 до 50 % НКПР включ., % НКПР

    ±3

    ±5

    ±5

    Вариация показаний выходного сигнала, в долях от пределов допускаемой основной погрешности

    1

    Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением температуры окружающей среды в рабочих условиях эксплуатации на каждые 10 °С относительно 20 °С, в долях от пределов допускаемой основной погрешности

    ±0,6

    Пределы допускаемой дополнительной погрешности измерений, вызванной отклонением давления окружающей среды в рабочих условиях эксплуатации на каждые 3,3 кПа относительно 100 кПа, в долях от пределов допускаемой основной погрешности

    ±1

    Время установления выходного сигнала t (90), с, не более

    60

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания постоянного тока, В

    от 8 до 50

    Потребляемая мощность, Вт, не более

    7,5

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °С

    • - верхний предел влажности, %,

    • - атмосферное давление, кПа

    от -60 до +80

    98

    от 80 до 120

    Масса, кг, не более

    4

    Габаритные размеры (длина, ширина, высота), мм, не более

    400x160x130

    Степень защиты от проникновения пыли, посторонних тел и воды

    IP66

    Средняя наработка на отказ, ч, не менее

    75000

    Маркировка взрывозащиты

    1Ex d IIB Т6...Т5 Gb X
