Сведения о средстве измерений: 89698-23 Датчики деформации тензометрические

Номер по Госреестру СИ: 89698-23
89698-23 Датчики деформации тензометрические
(RSS-01-C)

Назначение средства измерений:
Датчики деформации тензометрические RSS-01-C (далее - датчики) предназначены для измерений деформаций, возникающих в бетонных и железобетонных конструкциях при растяжении и сжатии.

сертификация программного обеспечения
Внешний вид. Датчики деформации тензометрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики деформации тензометрические
Рисунок № 1
Внешний вид. Датчики деформации тензометрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики деформации тензометрические
Рисунок № 2

Общие сведения

Дата публикации - 03.08.2023
Срок свидетельства - 03.08.2028
Номер записи - 191650
ID в реестре СИ - 1410209
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1550 от 2023.08.03 ПРИКАЗ_Об утверждении типов средств измерений (21)

Наличие аналогов СИ: Датчики деформации тензометрические (RSS-01-C)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80143-20
10.12.2025
Датчики деформации струнные , SVWG
Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва)
ОТ
МП
Первичная поверка до ввода в эксплуатацию
82520-21
09.08.2026
Косы термометрические цифровые, ThLG-D
Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва)
ОТ
МП
3 года
89697-23
03.08.2028
Датчики линейных перемещений, CMG
Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва)
ОТ
МП
1 год
89698-23
03.08.2028
Датчики деформации тензометрические, RSS-01-C
Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва)
ОТ
МП
1 год
91443-24

Косы термометрические цифровые, THLG-D
Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва)
ОТ
МП
5 лет

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Датчики деформации тензометрические (RSS-01-C)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчики деформации тензометрические (RSS-01-C)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 4 «Проведение измерений датчиками RSS-01-C» МПГТ.401269.031РЭ «Датчики деформации тензометрические RSS-01-C. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

МПГТ.401269.031ТУ «Датчики деформации тензометрические RSS-01-C. Технические условия».

Правообладатель

Общество с ограниченной ответственностью «НТП «Горизонт-М»

(ООО «НТП «Г оризонт-М»)

ИНН 7731314950

Адрес юридического лица: 143026, г. Москва, Сколково инновационного центра тер,

Большой б-р, д. 42, стр. 1, оф. 334

Телефон (факс): +7 (495) 517-03-72

E-mail: info@ntpgorizont.ru, сайт: https://www.ntpgorizont.ru

Изготовитель

Общество с ограниченной ответственностью «НТП «Горизонт-М»
(ООО «НТП «Г оризонт-М»)
ИНН 7731314950
Адрес юридического лица: 143026, г. Москва, Сколково инновационного центра тер,
Большой б-р, д. 42, стр. 1, оф. 334
Адрес места осуществления деятельности: 129626, г. Москва, ул. 3-я Мытищинская, д. 16, стр. 14
Телефон (факс): +7 (495) 517-03-72
E-mail: info@ntpgorizont.ru, сайт: https://www.ntpgorizont.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Общество с ограниченной ответственностью «НТП «Горизонт-М»
(ООО «НТП «Г оризонт-М»)
ИНН 7731314950
Адрес юридического лица: 143026, г. Москва, Сколково инновационного центра тер,
Большой б-р, д. 42, стр. 1, оф. 334
Телефон (факс): +7 (495) 517-03-72
E-mail: info@ntpgorizont.ru, сайт: https://www.ntpgorizont.ru

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально деформации.

Конструктивно датчики представляет собой упругий элемент с наклеенными тензорезисторами, соединёнными в мостовую электрическую цепь, обеспечивающую температурную компенсацию.

Идентификация датчиков осуществляется визуальным осмотром датчика. На кабеле установлена маркировочная табличка с наименованием производителя, информацией о модификации датчика и заводском номера, нанесенная методом гравировки.

Заводской номер имеет цифровое обозначение, состоящее из арабских цифр.

Цветовое исполнение датчиков может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на датчики не предусмотрено.

Пломбирование датчиков не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией датчиков и условиями эксплуатации.

Общий вид датчиков представлен на рисунке 1.

Общий вид маркировочной таблички представлен на рисунке 2.

Внешний вид. Датчики деформации тензометрические (RSS-01-C), http://oei-analitika.ru

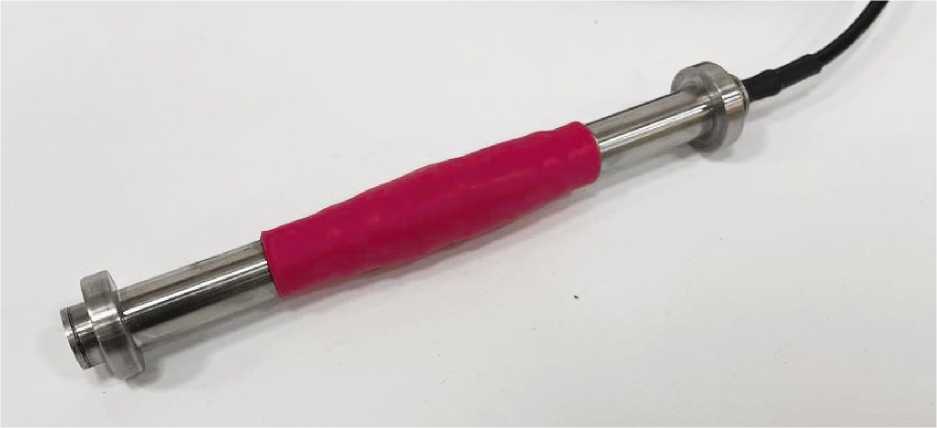

Рисунок 1 - Общий вид датчиков RSS-01-C

Место нанесения заводского номера

Внешний вид. Датчики деформации тензометрические (RSS-01-C), http://oei-analitika.ru

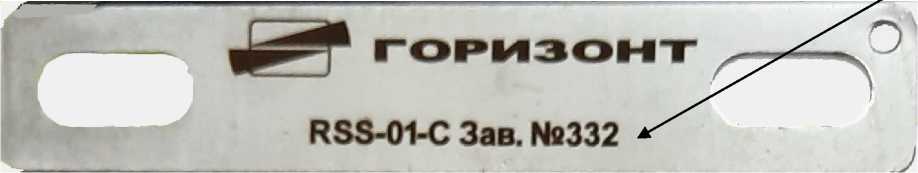

Рисунок 2 - Общий вид маркировочной таблички


Таблица 3-

Наименование

Обозначение

Количество

Датчик деформации тензометрический

RSS-01-С

1 шт.

Эпоксидная смола

-

1 уп. на 30 датчиков

Коммутационная кабельная муфта

-

1 шт.

Паспорт

МПГТ.401269.031ПС

1 экз.

Руководство по эксплуатации

МПГТ.401269.031РЭ

1 экз. на партию


Таблица 1 - Метрологические характеристики

Диапазон измерений относительной деформации, мкм/м

Предел допускаемой приведенной к полному диапазону измерений погрешности измерений относительной деформации, %

±2000

±1

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Диапазон выходного сигнала при нулевой нагрузке, мВ/В

от -1,5 до 1,5

Рабочий коэффициент передачи, мВ/В

2,5 ± 1,0

Напряжение питания постоянного тока, В

5 ± 0,5

Температура эксплуатации, °С

от -40 до +60

Габаритные размеры (длина х диаметр), мм, не более

410 х 40

Масса, кг, не более

1,2

Средняя наработка на отказ, час

100 000
