Номер по Госреестру СИ: 91443-24
91443-24 Косы термометрические цифровые
(THLG-D)
Назначение средства измерений:
Косы термометрические цифровые THLG-D (далее - термокосы) предназначены для измерений распределения температуры в грунте, льде, толще воды.
Внешний вид.
Косы термометрические цифровые
Рисунок № 1
Внешний вид.
Косы термометрические цифровые

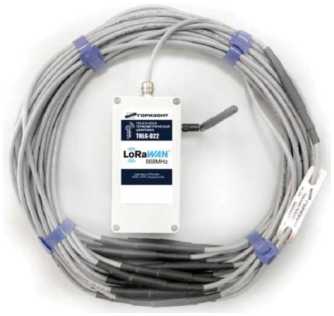

Рисунок № 2
Внешний вид.
Косы термометрические цифровые
Рисунок № 3
Внешний вид.
Косы термометрические цифровые
Рисунок № 4
Внешний вид.
Косы термометрические цифровые
Рисунок № 5
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства - 28.02.2029
Номер записи - 193342
ID в реестре СИ - 1414884
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
THLG-D22-12-11, THLG-D21-18-13.8, THLG-D11-26-29, THLG-D11-24-26, THLG-D11-22-22, THLG-D11-22-21, THLG-D11-21-20, THLG-D11-20-18, THLG-D11-19-15, THLG-D11-19-1, THLG-D11-17-12, THLG-D11-17-11, THLG-D11-1-1, THLG-D00-21-20, THLG-D00-19-15, THLG-D00-17-12, THLG-D00-16-10, THLG-D00-15-9, THLG-D00-13-7, THLG-D,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 498
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№568 от 2024.02.29 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Косы термометрические цифровые (THLG-D)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80143-20 10.12.2025 |
Датчики деформации струнные , SVWG Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
82520-21 09.08.2026 |
Косы термометрические цифровые, ThLG-D Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
89697-23 03.08.2028 |
Датчики линейных перемещений, CMG Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89698-23 03.08.2028 |
Датчики деформации тензометрические, RSS-01-C Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91443-24 28.02.2029 |
Косы термометрические цифровые, THLG-D Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
94070-24 12.12.2029 |
Измерители угла наклона двухкоординатные, IN-Q2M Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95053-25 28.03.2030 |
Измерители вертикальных перемещений, HSSG-D Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Косы термометрические цифровые (THLG-D)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 40 | 40 | 0 | 0 | 40 | 40 | 0 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 458 | 184 | 458 | 0 | 0 | 458 | 458 | 0 |
Стоимость поверки Косы термометрические цифровые (THLG-D)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) термокос - встроенное в электронный блок.
Термокосы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки защиты микроконтроллера от записи.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1.1 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделах 6, 7, 8 руководства по эксплуатации МПГТ 431132.01.01 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ 25358-2020 Грунты. Метод полевого определения температуры;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
МПГТ 431132.01.01 ТУ Косы термометрические цифровые THLG-D. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «НТП «Горизонт-М»
(ООО «НТП «Горизонт-М»)
ИНН 7731314950
Юридический адрес: 143026, г. Москва, Сколково инновационного центра тер, Большой б-р, д. 42, стр. 1, оф. 334
Телефон: +7 (495) 909-12-84
Web-сайт: https://www.ntpgorizont.ru
Е-mail: info@ntpgorizont.ru
Изготовитель
Общество с ограниченной ответственностью «НТП «Горизонт-М»
(ООО «НТП «Горизонт-М»)
ИНН 7731314950
Юридический адрес: 143026, г. Москва, Сколково инновационного центра тер, Большой б-р, д. 42, стр. 1, оф. 334
Адрес места осуществления деятельности: 129926, г. Москва, ул. 3-я Мытищинская, д. 16, стр. 14
Телефон: +7 (495) 909-12-84
Web-сайт: https://www.ntpgorizont.ru/
Е-mail: info@ntpgorizont.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Правообладатель
Общество с ограниченной ответственностью «НТП «Горизонт-М»
(ООО «НТП «Горизонт-М»)
ИНН 7731314950
Юридический адрес: 143026, г. Москва, Сколково инновационного центра тер, Большой б-р, д. 42, стр. 1, оф. 334
Телефон: +7 (495) 909-12-84
Web-сайт: https://www.ntpgorizont.ru
Е-mail: info@ntpgorizont.ru
Принцип действия термокос основан на зависимости сопротивления чувствительных элементов, от воздействия температуры окружающей среды.
Термокосы состоят из цифровых датчиков температуры, содержащих полупроводниковый чувствительный элемент, совмещенный в едином корпусе с микроконтроллером, преобразующим сопротивление чувствительного элемента в цифровой код. Цифровые датчики температуры в защитных оболочках распределены по длине рабочей части термокосы. В зависимости от модификации термокос, к разъему рабочей части подключаются электронные блоки, преобразующие цифровой выходной сигнал датчиков на основании их индивидуальных характеристик, для передачи данных по различным цифровым протоколам.
Термокосы выпускаются в следующих модификациях:
THLG-D |W|Z XX |YY|, где
W - модификация цифрового выхода: 0 - цифровой выход с шиной 1-Wire;
-
1 - цифровой выход с шиной RS-485;
-
2 - цифровой выход по протоколу LoRaWAN;
-
3 - цифровой выход по протоколу NB-IoT;
Z - тип корпуса электронного блока: 0 - электронный блок отсутствует; 1 - для размещения в скважине;
.___ 2 - для размещения на поверхности.
XX - количество датчиков;
YY - длина рабочей части термокосы, м.
Общий вид термокос представлен на рисунке 1.
Нанесение знака поверки на термокосы не предусмотрено.
Заводские номера термокос в виде цифрового кода, состоящего из арабских цифр, наносятся методом лазерной гравировки на маркировочную табличку, прикрепляемую к рабочей части термокос.
Пломбировка от несанкционированного доступа не предусмотрена.
а)
б)

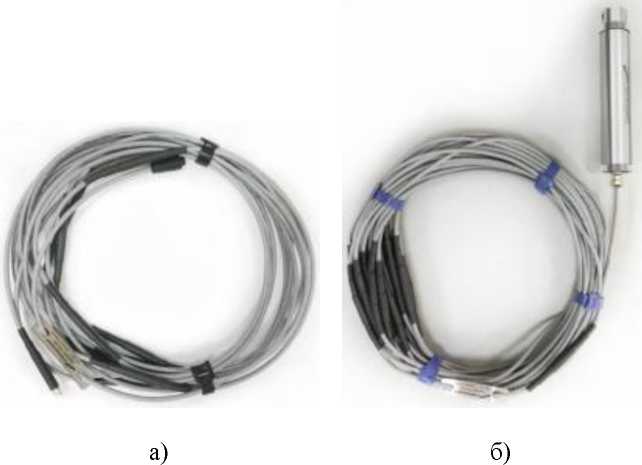

Рисунок 1 - Общий вид кос термометрических цифровых THLG-D
а) модификации без электронного блока; б) модификаций с электронным блоком для размещения в скважине; в) модификаций с электронным блоком для размещения на поверхности
а)

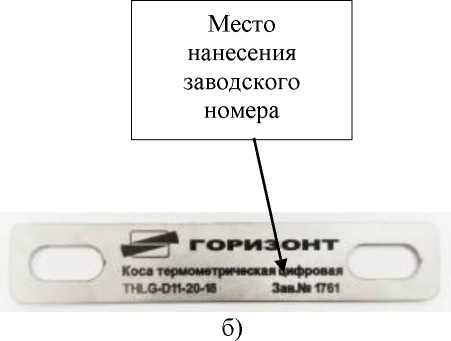

Рисунок 2 - Схема маркировочной таблички кос термометрических цифровых THLG-D
а) маркировочная табличка электронного блока; б) маркировочная табличка рабочей части
Таблица 4 -
|
Наименование |
Обозначение |
Количество, шт./экс. |
|
Коса термометрическая цифровая |
в соответствии с заказом |
1 |
|
Руководство по эксплуатации |
МПГТ 431132.01.01 РЭ |
11) |
|
Паспорт |
МПГТ 431132.01.01 ПС |
1 |
|
Примечание: 1) - Один экземпляр на партию |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений температуры, °С |
св. -50 до -40 включ. св. -40 до -10 включ. св. -10 до +10 включ. св. +10 до +85 включ. |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне, °С:
|
±0,3 ±0,2 ±0,1 ±0,2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Дискретность показаний, °С |
0,01 |
|
Количество датчиков |
от 1 до 250 |
|
Расстояние между датчиками, м |
от 0,2 до 2 |
|
Напряжение питания постоянного тока, В:
|
от 2,7 до 3,6 от 9 до 28 (или от встроенных батарей) |
|
Диаметр рабочей части (без учета разъема), мм, не более |
12 |
|
Рабочие условия эксплуатации:
|
от -50 до +85 100 |
|
Средняя наработка до отказа, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
10 |
