Номер по Госреестру СИ: 80143-20
80143-20 Датчики деформации струнные
(SVWG)
Назначение средства измерений:
Датчики деформации струнные SVWG (далее по тексту - датчики) предназначены для измерений относительной деформации стальных, бетонных и железобетонных конструкций.
Внешний вид.
Датчики деформации струнные
Рисунок № 1
Внешний вид.
Датчики деформации струнные
Рисунок № 2
Внешний вид.
Датчики деформации струнные
Рисунок № 3
Общие сведения
Дата публикации - 30.12.2020
Срок свидетельства - 10.12.2025
Номер записи - 179310
ID в реестре СИ - 1384563
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
модификация SWVG-D01-12, модификация SVWG-D01-12-С, модификация SVWG-D01-12-М, модификация SVWG-D01-12-ЕС, модификация SVWG-D01-12-RB, модификация SVWG-D01-12-M, модификация SVWG-D01-12-LW, модификация SVWG-D01-12-EC, модификация SVWG-D01-12-C-2, модификация SVWG-D01-12-C, модификация SVWG-D01-12, модификация SVWG-D01-07-SSD, модификация SVWG-01-12-EC, модификация SVWG-01-12, SVWG-D01-12, SVWG-01-12,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Статистика
Кол-во поверок - 1840
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1366
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 0 дн.
Приказы РСТ, где упоминается данный тип СИ
№2073 от 2020.12.10 Об утверждении типа средств измерений
Наличие аналогов СИ: Датчики деформации струнные (SVWG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80143-20 10.12.2025 |
Датчики деформации струнные , SVWG Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
82520-21 09.08.2026 |
Косы термометрические цифровые, ThLG-D Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
89697-23 03.08.2028 |
Датчики линейных перемещений, CMG Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89698-23 03.08.2028 |
Датчики деформации тензометрические, RSS-01-C Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
91443-24 28.02.2029 |
Косы термометрические цифровые, THLG-D Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
|
94070-24 12.12.2029 |
Измерители угла наклона двухкоординатные, IN-Q2M Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
95053-25 28.03.2030 |
Измерители вертикальных перемещений, HSSG-D Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Бесплатный
Кто поверяет Датчики деформации струнные (SVWG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1276 | 229 | 1276 | 0 | 0 | 1261 | 1261 | 0 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 564 | 564 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики деформации струнные (SVWG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики имеют встроенное программное обеспечение (далее - ВПО). ВПО служит также для обработки результатов измерений.
ВПО устанавливается на предприятии-изготовителе в процессе производства датчиков, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию.
Защита программного обеспечения и измерительных данных от непреднамеренных и преднамеренных измерений соответствует уровню «Высокий» в соответствии с Р 50.2.077 -2014.
Идентификационные данные встроенного программного обеспечения приборов представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВПО |
|
Номер версии (идентификационный номер ПО) |
не ниже 5.91 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам деформации струнным SVWGМПГТ 401261.08.01ТУ. Технические условия. Датчики деформации струнные SVWG
Поверка
Поверкаосуществляется по документу МП-ТМС-034/20 «ГСИ. Датчики деформации струнные SVWG. Методика поверки», утвержденному ООО «ТМС РУС» 13.03.2020 г.
Основные средства поверки:
-
- Преобразователь линейных перемещений фотоэлектрический ЛИР-14 (рег. № 54714-13);
-
- Регистратор данных портативный VWANALYZER (рег. № 66170-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «НТП «Горизонт-М»(ООО «НТП «Горизонт-М»)
ИНН 7731314950
Адрес: 129626, г. Москва, ул. 3-я Мытищинская, д. 16, стр. 14
Юридический адрес: 143026, г. Москва, Большой бульвар, д. 42, стр. 1, офис 334 Телефон: +7 (495) 517-03-72
Web-сайт: www.ntpgorizont.ru
E-mail: info@ntpgorizont.ru
Испытательный центр
Общество с ограниченной ответственностью «ТМС РУС»(ООО «ТМС РУС»)
Адрес: 140208, Московская область, г. Воскресенск, ул. Быковского, д. 2
Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2
Телефон (факс): +7 (495) 221-18-04 (+7 (495) 229-02-35)
Web-сайт: www.tms-cs.ru
Е-mail: tuev@tuev-sued.ru
Принцип действия датчиков основан на изменении собственной частоты колебаний струны в зависимости от осевой деформации его базы.
Конструктивно датчики состоят из следующих основных компонентов: трубка из нержавеющей стали, измерительный блок, закреплённый по центру трубки, и анкерные блоки на концах датчиков.
Внутри трубки находится натянутая струна, прикреплённая к анкерным блокам на концах трубки. Изменение расстояния между анкерными блоками на концах датчиков приводит либо к увеличению, либо к уменьшению натяжения струны, что, в свою очередь, приводит к изменению ее резонансной частоты колебаний, считываемой электрокатушкой. Частота колебаний струны пропорциональна величине измеряемой деформации.
Также внутри тел датчиков находится термочувствительный элемент (термистор), позволяющий автоматически корректировать показания в зависимости от температуры окружающей среды.
Датчики выполнены в восемнадцати модификациях, которые отличаются типом выходного сигнала, наличием электронного блока преобразования, длиной измерительной базы и способом монтажа на объекте. Модификация датчиков определяется в соответствии со следующей кодировкой: SVWG-X-Y-Z-Z.
где X - тип выходного сигнала: 01 - аналоговый выходной сигнал, D01 - цифровой выходной сигнал;
Y - длина измерительной базы: 07 - длина измерительной базы 70 мм, 12 - длина измерительной базы 120 мм;
Z - способ монтажа датчика и тип корпуса электронного блока, не влияющие на метрологические характеристики.
Общий внешний вид датчиков представлен на рисунках 1, 2, 3.

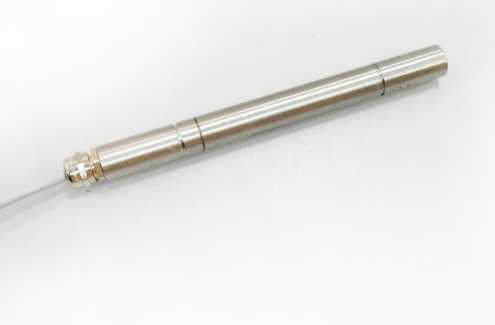

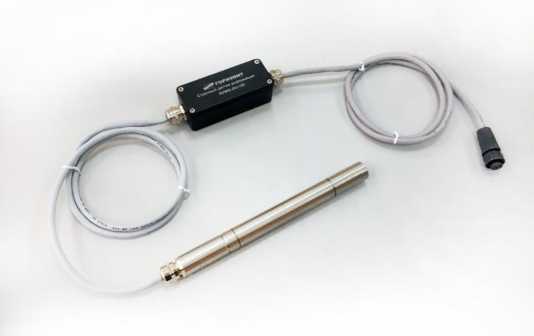

Рисунок 1 - Общий вид датчиков деформации Рисунок 2 - Общий вид датчиков деформации струнных SVWG-01 струнных SVWG-D01

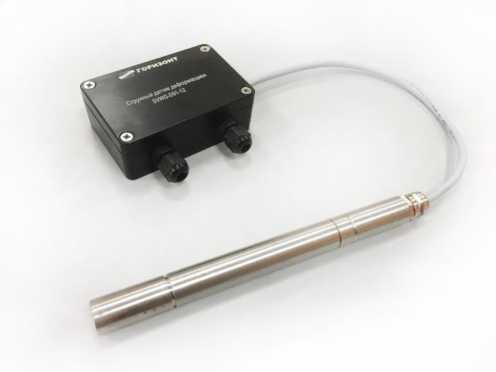

Рисунок 3 - Общий вид датчиков деформации струнных SVWG-D01
Предотвращение несанкционированного доступа к узлам датчиков достигается герметичной заливкой измерительного блока компаундом.
Таблица 4-
|
Наименование |
Обозначение |
SVWG-01 |
SVWG-D01 |
|
Датчик деформации струнный SVWG |
- |
1 шт. |
1 шт. |
|
Комплект крепежных изделий |
- |
1 шт.1 |
1 шт.1 |
|
Шаблон установочный |
- |
1 шт.2 |
1 шт.2 |
|
Программное обеспечение |
Горизонт Мастер |
- |
1 шт.2 |
|
Руководство по эксплуатации |
МПГТ 401261.08.01РЭ |
1 экз.2 |
1 экз.2 |
|
Паспорт |
МПГТ 401261.08.01ПС |
1 экз.1 |
1 экз.1 |
|
Методика поверки |
МП-ТМС-034/20 |
1 экз.2 |
1 экз.2 |
|
Примечание
|
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
SVWG- 01-12 |
SVWG- D01-12 |
SVWG- 01-07 |
SVWG- D01-07 |
|
Диапазон измерений относительной деформации на 1 м, мкм |
от 0 до 3300 | |||
|
Предел допускаемой приведенной к полному диапазону измерений погрешности измерений относительной деформации, % |
±1 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
SVWG-01- 12 |
SVWG- D01-12 |
SVWG-01- 07 |
SVWG- D01-07 |
|
Тип выходного сигнала |
аналоговый |
цифровой RS-485 |
аналоговый |
цифровой RS-485 |
|
Длина измерительной базы, мм |
120±0,3 |
70±0,3 | ||
|
Диапазон выходного сигнала, Гц |
от 400 до 1440 |
- |
от 480 до 2400 |
- |
|
Диапазон рабочих температур, °С |
от минус -52 до +60 | |||
|
Габаритные размеры (длина х диаметр), мм, не более |
205x18 |
205x18 |
155x18 |
155x18 |
|
Масса, кг, не более |
0,30 |
0,60 |
0,25 |
0,55 |
