ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от « __ »    еешеОр*   2025 Г. № _⁰⁰³

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений о месте осуществления деятельности изготовителей

—v—

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

18 сентября 2025 г.                                                                  у_о         2003

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений о месте осуществления деятельности изготовителей утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\___________________-___________________/

Лист № 1

Регистрационный № 94424-25                                          Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Блоки регулирования малогабаритные БРМ (далее - БРМ) предназначены для измерений силы и напряжения постоянного тока.

Описание средства измерений

Принцип действия БРМ основан на аналого-цифровом преобразовании аналоговых или дискретных входных сигналов, в цифровой код.

Конструктивно блоки регулирования малогабаритные БРМ (далее - БРМ) выполнены в виде платы центрального процессора с установленными на ней мезонинами аналогового ввода и/или дискретного ввода/вывода(до четырех мезонинов): ВАС-4, ВДС-4, ФАС-4, ФДС-4.

На лицевой панели расположены:

• - элементы индикации, служащие для отображения текущей информации о параметрах и режимах работы БРМ (светодиоды);

• - три кнопки управления («Сбр. Неиспр.», «Авт./Руч.», «Акт./Пас.»);

• - розетка «LAN» - для обмена информацией по Ethernet.

Измерительные каналы БРМ формируются на основе мезонинов ввода аналоговых сигналов (ВАС-4) и мезонинов ввода дискретных сигналов (ВДС-4). Каждый мезонин содержит четыре измерительных канала.

Каналы формирования аналоговых и дискретных сигналов БРМ формируются на основе мезонинов формирования аналоговых сигналов (ФАС-4) и мезонинов формирования дискретных сигналов (ФДС-4). Каждый мезонин содержит четыре канала.

БРМ могут применяться для измерений и измерительных преобразований выходных сигналов датчиков технологических объектов, с последующим формированием сигналов управления исполнительными механизмами технологических объектов по установленным алгоритмам управления.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, приклеиваемую на разъем.

Общий вид БРМ с указанием места нанесения заводского номера представлен на рисунке 1.

Пломбирование БРМ не предусмотрено.

Место нанесения заводского номера

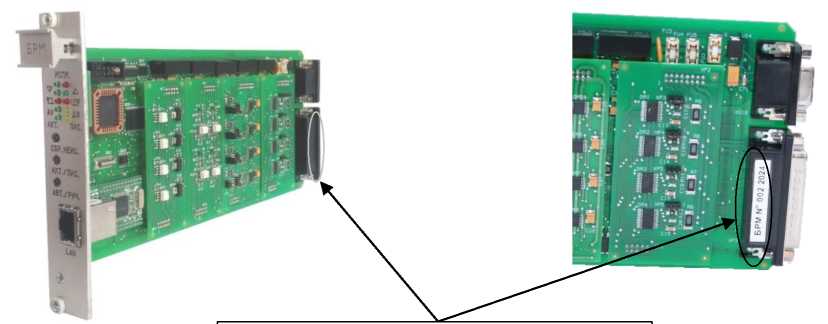

Рисунок 1- Общий вид БРМ с указанием места нанесения заводского номера

В состав программного обеспечения БРМ входят:

• - базовое программное обеспечение;

• - системное программное обеспечение (метрологически значимая часть);

• - прикладное программное обеспечение.

Функции метрологически значимой части программного обеспечения: сбора, обработки и передачи измеренных значений по Ethernet.

Конструкция БРМ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Идентификационные данные программного обеспечения приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Основные метрологические и технические характеристики приведены в таблицах 2-6.

Таблица 2- Метрологические характеристики каналов ввода аналоговых сигналов

Таблица 3- Метрологические характеристики каналов ввода дискретных сигналов

Таблица 4- Метрологические характеристики каналов формирования аналоговых сигналов

Таблица 5- Метрологические характеристики каналов формирования дискретных сигналов

Таблица 6- Общие технические характеристики

Таблица 7- Показатели надежности

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом.

Таблица 8- Комплектность средства измерений

приведены в разделе 4 «Использование БРМ» документа АВБП.426469.241 РЭ «Блоки регулирования малогабаритные БРМ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140^-6 до 100 А»

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

ТУ 4217-23767649-2009 «Средства программируемой автоматики перестраиваемой структуры. СПА-ПС. Версия 2. Программируемые контроллеры. ПК. Общие технические условия»

Правообладатель

Общество с ограниченной ответственностью «Автоматика-Э» (ООО «Автоматика-Э»)

ИНН 5503133567

Юридический адрес: 644042, г. Омск, пр-т Карла Маркса, д. 18/28, помещ. 2П, эт.2 Телефон: +7 (913) 608-17-66

E-mail: omsk-avt-e@yandex.ru; raskinem@gmail.com

Изготовитель

Общество с ограниченной ответственностью «Автоматика-Э» (ООО «Автоматика-Э»)

ИНН 5503133567

Юридический адрес: 644042, г. Омск, пр-кт Карла Маркса, д. 18/28, помещ. 2П, эт. 2 Адрес места осуществления деятельности: 644042, г. Омск, ул. 7-я Солнечная, д. 40 Телефон: +7 (913) 608-17-66

E-mail: omsk-avt-e@yandex.ru; raskinem@gmail.com

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области»

(ФБУ «Омский ЦСМ»)

Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А

Телефон (факс): +7 (3812) 68-07-99; 68-04-07

Web-сайт: http://csm.omsk.ru

E-mail: info@ocsm.omsk.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311670

Лист № 1 Регистрационный № 80143-20                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Датчики деформации струнные SVWG (далее по тексту - датчики) предназначены для измерений относительной деформации стальных, бетонных и железобетонных конструкций.

Описание средства измерений

Принцип действия датчиков основан на изменении собственной частоты колебаний струны в зависимости от осевой деформации его базы.

Конструктивно датчики состоят из следующих основных компонентов: трубка из нержавеющей стали, измерительный блок, закреплённый по центру трубки, и анкерные блоки на концах датчиков.

Внутри трубки находится натянутая струна, прикреплённая к анкерным блокам на концах трубки. Изменение расстояния между анкерными блоками на концах датчиков приводит либо к увеличению, либо к уменьшению натяжения струны, что, в свою очередь, приводит к изменению ее резонансной частоты колебаний, считываемой электрокатушкой. Частота колебаний струны пропорциональна величине измеряемой деформации.

Также внутри тел датчиков находится термочувствительный элемент (термистор), позволяющий автоматически корректировать показания в зависимости от температуры окружающей среды.

Датчики выполнены в восемнадцати модификациях, которые отличаются типом выходного сигнала, наличием электронного блока преобразования, длиной измерительной базы и способом монтажа на объекте. Модификация датчиков определяется в соответствии со следующей кодировкой: SVWG-X-Y-Z-Z.

где X - тип выходного сигнала: 01 - аналоговый выходной сигнал, D01 - цифровой выходной сигнал;

Y - длина измерительной базы: 07 - длина измерительной базы 70 мм, 12 - длина измерительной базы 120 мм;

Z - способ монтажа датчика и тип корпуса электронного блока, не влияющие на метрологические характеристики.

Общий внешний вид датчиков представлен на рисунках 1, 2, 3.

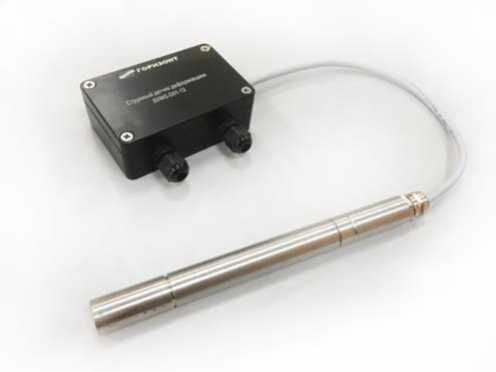

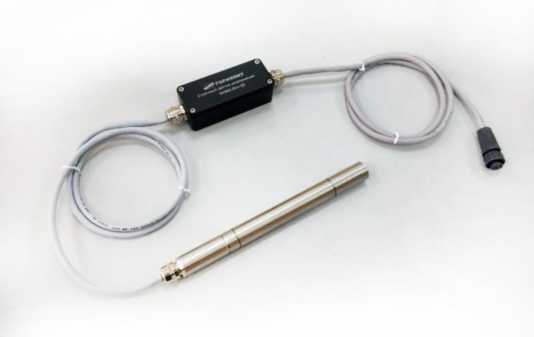

Рисунок 1 - Общий вид датчиков деформации Рисунок 2 - Общий вид датчиков деформации струнных SVWG-01                      струнных SVWG-D01

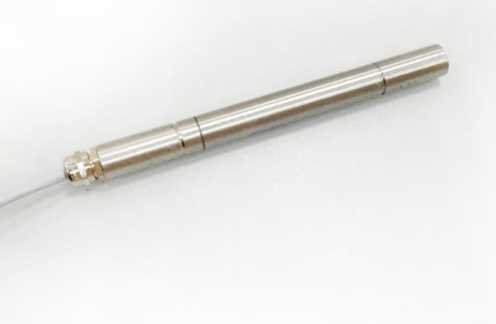

Рисунок 3 - Общий вид датчиков деформации струнных SVWG-D01

Предотвращение несанкционированного доступа к узлам датчиков достигается герметичной заливкой измерительного блока компаундом.

Программное обеспечение

Датчики имеют встроенное программное обеспечение (далее - ВПО). ВПО служит также для обработки результатов измерений.

ВПО устанавливается на предприятии-изготовителе в процессе производства датчиков, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.

Конструкция датчиков исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию.

Защита программного обеспечения и измерительных данных от непреднамеренных и преднамеренных измерений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.

Идентификационные данные встроенного программного обеспечения приборов представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4- Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к датчикам деформации струнным SVWG

МПГТ 401261.08.01ТУ. Технические условия. Датчики деформации струнные SVWG

Изготовитель

Общество с ограниченной ответственностью «НТП «Горизонт-М»

(ООО «НТП «Горизонт-М»)

ИНН 7731314950

Адрес места осуществления деятельности: 125130, г. Москва, вн.тер.г. муниципальный округ Войковский, пр-д Старопетровский, д. 7а, стр. 23

Юридический адрес: 143026, г. Москва, Большой бульвар, д. 42, стр. 1, офис 334 Телефон: +7 (495) 517-03-72

Web-сайт: www.ntpgorizont.ru

E-mail: info@ntpgorizont.ru

Испытательный центр

Общество с ограниченной ответственностью «ТМС РУС»

(ООО «ТМС РУС»)

Адрес: 140208, Московская область, г. Воскресенск, ул. Быковского, д. 2 Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2 Телефон (факс): +7 (495) 221-18-04 (+7 (495) 229-02-35) Web-сайт: www.tms-cs.ru

Е-mail: tuev@tuev-sued.ru

Аттестат аккредитации ООО «ТМС РУС» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312318 от 17.10.2017 г.

Лист № 1 Регистрационный № 80794-20                                         Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Системы воздушного сканирования АГМ-ВС50, АГМ-ВС55 (далее - системы) предназначены для определения пространственных координат точек земной поверхности, инженерных объектов и сооружений с борта авиационного носителя.

Описание средства измерений

Принцип действия систем основан на использовании вращающегося устройства отражения лазерного луча, угол поворота которого измеряется кодовым датчиком (энкодером), установленным на оси вращения. При движении транспортного средства сканирующий пучок импульсного лазерного излучения направляется на объекты местности в плоскости, перпендикулярной оси вращения устройства отражения лазерного луча. Отраженные сигналы регистрируются приемником излучения и преобразуются в цифровую форму. Одновременно с этим записываются данные, поступающие от инерциальной навигационной системы, которая фиксирует псевдодальности в кодовом и фазовом режимах от фазового центра GNSS антенны до спутников глобальных систем спутникового позиционирования, линейные ускорения и угловые скорости устройства.

Определение взаимного положения антенны GNSS-приемника и центра инерциальной системы производится при каждой установке системы на воздушное судно с использованием средств, не входящих в состав системы. Ориентация и линейные смещения систем координат инерциальной системы и блока сканера вычисляются при калибровке инерциальной системы. Определение координат базовой станции в геоцентрической системе координат производится с использованием средств, не входящих в состав системы.

По данным инерциальной навигационной системы, сканирующего блока и данным наземного геодезического приёмника вычисляются пространственные координаты точек местности в условной системе координат в дифференциальном режиме относительно базовой станции.

Конструктивно системы построены по модульному принципу и состоят из:

• - сканирующего блока, предназначенного для измерений дальности от центра сканирования до точки отражения лазерных лучей от объекта;

• - блока навигации;

• - аэрофотокамеры для одновременного проведения аэрофотосъемки в различных спектральных диапазонах;

• - системы инерциальной навигации, содержащей высокоточный GNSS-приемник и инерциальную систему;

• - блока управления - содержащего компьютер, позволяющий осуществлять управление и запись полученных данных.

Системы поставляются в двух модификациях - АГМ-ВС50, АГМ-ВС55. Модификации отличаются высотой сканирования точек земной поверхности.

Общий вид системы с указанием места пломбировки от несанкционированного доступа и места нанесения знака утверждения типа приведен на рисунке 1.

Место размещения знака утверждения типа

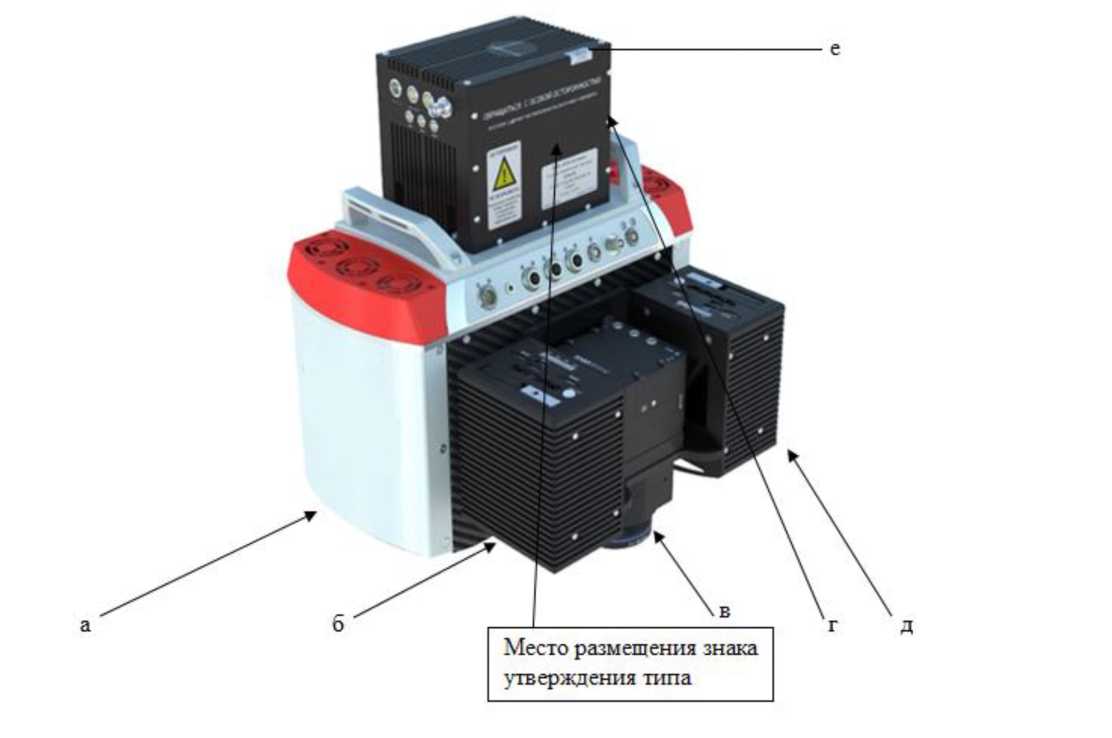

а - сканирующий блок б - блок навигации в - аэрофотокамера г - система инерциальной навигации д - блок управления

е - место пломбировки

Рисунок 1 - Общий вид системы с указанием места нанесения знака утверждения типа

Системы поставляются со встроенным VS55_fw и внешним AGM Control, AGM ScanWorks, Novatel Inertial Explorer, AGM FlightPlan программным обеспечением (ПО).

VS55_fw отвечает за управление системы, совместную работу компонентов системы.

Novatel Inertial Explorer используется для расчета траектории в режиме постобработки по данным системы инерциальной навигации, базовых станций, точным эфемеридам спутников навигационных систем и другой вспомогательной информации. Программа предоставляет большой набор инструментов анализа полученного решения.

AGM Scan Works используется для вывода точек лазерного сканирования и параметров внешнего ориентирования снимков в системе координат UTM, калибровки ориентации и смещения системы относительно системы координат инерциальной системы и коррекцию времени (вычисляются при заводской калибровке системы). В качестве исходных данных использует траекторию съемки, вычисленную в ПО Novatel Inertial Explorer, и данные с системы.

AGM FlightPlan - программное обеспечение для планирования полетов и съемки.

AGM Control - программное обеспечение для выполнения съемки и навигации.

Метрологически значимая часть ПО систем и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.

аблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

аблица 2 - Метрологические характеристики

аблица 3 - Технические характеристики

наносится на панель системы инерциальной навигации и на титульный лист руководства по эксплуатации в виде наклейки типографским способом.

Таблица 4 - Комплектность систем

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к средству измерений

ТУ 332012-003-29612880-19 Системы воздушного сканирования АГМ-ВС50, АГМ-ВС55. Технические условия

Изготовитель

Общество с ограниченной ответственностью «АГМ Системы»

(ООО «АГМ Системы»)

Адрес места осуществления деятельности: 350063, Краснодарский край, г. Краснодар, ул. им. Фрунзе, д. 22/1

ИНН 2312238002

Телефон: (861) 201-14-03

Web-сайт: www.agmsys.ru

E-mail: sales@agmsys.ru

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ») Адрес: 141570, Московская область, г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по испытанию средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
