Сведения о средстве измерений: 82520-21 Косы термометрические цифровые

Номер по Госреестру СИ: 82520-21
82520-21 Косы термометрические цифровые
(ThLG-D)

Назначение средства измерений:
Косы термометрические цифровые ThLG-D (далее - термокосы) предназначены для измерений распределения температуры в грунте, льде, толще воды.

сертификация программного обеспечения
Внешний вид. Косы термометрические цифровые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Косы термометрические цифровые
Рисунок № 1
Внешний вид. Косы термометрические цифровые, http://oei-analitika.ru рисунок № 2
Внешний вид.
Косы термометрические цифровые
Рисунок № 2
Внешний вид. Косы термометрические цифровые, http://oei-analitika.ru рисунок № 3
Внешний вид.
Косы термометрические цифровые
Рисунок № 3

Общие сведения

Дата публикации - 20.08.2021
Срок свидетельства - 09.08.2026
Номер записи - 183799
ID в реестре СИ - 1392065
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

THLG-D10-5-41.4, THLG-D10-5-37.4, THLG-D10-4-50.6, THLG-D10-4-44.8, THLG-D10-4-43.6, THLG-D10-4-41.6, THLG-D10-4-41, THLG-D10-4-38, THLG-D10-4-35.6, THLG-D10-4-32.6, THLG-D10-12-138, THLG-D10-12-121, THLG-D10-10-140.5, ThLG-D01-31-30, ThLG-D01-25-24, ThLG-D01-21-20, ThLG-D01-16-20, THLG-D00-19-16, ThLG-D00-17-12, THLG-D00-16-10,

Производитель

Изготовитель - Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)

Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 572
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 550
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 1094 дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Косы термометрические цифровые (ThLG-D)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80143-20
10.12.2025
Датчики деформации струнные , SVWG
Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва)
ОТ
МП
Первичная поверка до ввода в эксплуатацию
82520-21
09.08.2026
Косы термометрические цифровые, ThLG-D
Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва)
ОТ
МП
3 года
89697-23
03.08.2028
Датчики линейных перемещений, CMG
Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва)
ОТ
МП
1 год
89698-23
03.08.2028
Датчики деформации тензометрические, RSS-01-C
Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва)
ОТ
МП
1 год
91443-24
28.02.2029
Косы термометрические цифровые, THLG-D
Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва)
ОТ
МП
5 лет
94070-24
12.12.2029
Измерители угла наклона двухкоординатные, IN-Q2M
Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва)
ОТ
МП
1 год
95053-25
28.03.2030
Измерители вертикальных перемещений, HSSG-D
Общество с ограниченной ответственностью "НТП "Горизонт-М" (ООО "НТП "Горизонт-М") (РОССИЯ г. Москва)
ОТ
МП
1 год

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Косы термометрические цифровые (ThLG-D)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ТЕСТИНТЕХ"
(RA.RU.312099)
  • модификация ThLG-D22-18-12,9
  • модификация ThLG-D22-15-9,2
  • модификация ThLG-D22-15-8,63
  • модификация ThLG-D22-16-9,5
  • модификация ThLG-D22-16-10,2
  • модификация ThLG-D22-17-12,2
  • модификация ThLG-D22-13-7,2
  • модификация ThLG-D22-16-9,8
  • модификация ThLG-D22-17-11,2
  • модификация ThLG-D22-17-11,5
  • 353 353 0 0 353 353 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • ThLG-D11-23-23
  • ThLG-D11-30-37
  • ThLG-D11-20-18
  • ThLG-D01-31-30
  • ThLG-D01-25-24
  • ThLG-D00-17-12
  • ThLG-D11-1-1
  • ThLG-D11-7-13
  • THLG-D00-19-16
  • THLG-D22-16-10
  • 218 218 0 0 218 218 0
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • ThLG-D22-17-12
  • 1 0 1 0 1 0 1

    Стоимость поверки Косы термометрические цифровые (ThLG-D)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение термокос - встроенное в электронный блок.

    Термокосы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки защиты микроконтроллера от записи.

    Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.0772014.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    отсутствует

    Номер версии (идентификационный номер) ПО, не ниже

    1.01

    Цифровой идентификатор ПО

    отсутствует

    Алгоритм вычисления цифрового идентификатора ПО

    отсутствует


    Знак утверждения типа

    Знак утверждения типа

    наносится на табличку термокос и титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в п. 6, 7, 8 руководства по эксплуатации МПГТ 43 1132.01.00 РЭ «Коса термометрическая цифровая ThLG-D. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к косам термометрическим цифровым ThLG-D:

    ГОСТ 25358-2020 Грунты. Метод полевого определения температуры

    Принцип действия термокос основан на зависимости сопротивления чувствительных элементов, от воздействия температуры окружающей среды.

    Термокосы состоят из цифровых датчиков температуры, содержащих полупроводниковый чувствительный элемент, совмещенный в едином корпусе с микроконтроллером, преобразующим сопротивление чувствительного элемента в цифровой код. Датчики температуры в защитных оболочках распределены по длине рабочей части термокосы. В зависимости от модификации термокос, к разъему рабочей части подключаются электронные блоки, преобразующие цифровой выходной сигнал датчиков на основании их индивидуальных характеристик, для передачи данных по различным цифровым протоколам.

    Термокосы выпускаются в следующих модификациях:

    ThLG-DWZ-XX-YY, где

    W - модификация цифрового выхода:

    0 - цифровой выход с шиной 1-Wire;

    • 1 - цифровой выход с шиной RS-485;

    • 2 - цифровой выход по протоколу LoRaWAN;

    Z - тип корпуса электронного блока:

    0 - электронный блок отсутствует;

    1 - для размещения в скважине;

    .___ 2 - для размещения на поверхности.

    XX - количество датчиков;

    YY - длина рабочей части термокосы, м.

    Наименование модификации указано на шильдике, закрепленном на кабеле термокос. Идентификация термокос осуществляется визуальным осмотром шильдика, отображающего информацию о модификации и заводском номере.

    Нанесение знака поверки на термокосы не предусмотрено. Знак поверки наносится в свидетельство о поверке.

    Общий вид термокос представлен на рисунках с 1 по 3.

    Пломбировка от несанкционированного доступа не предусмотрена.

    Внешний вид. Косы термометрические цифровые (ThLG-D), http://oei-analitika.ru

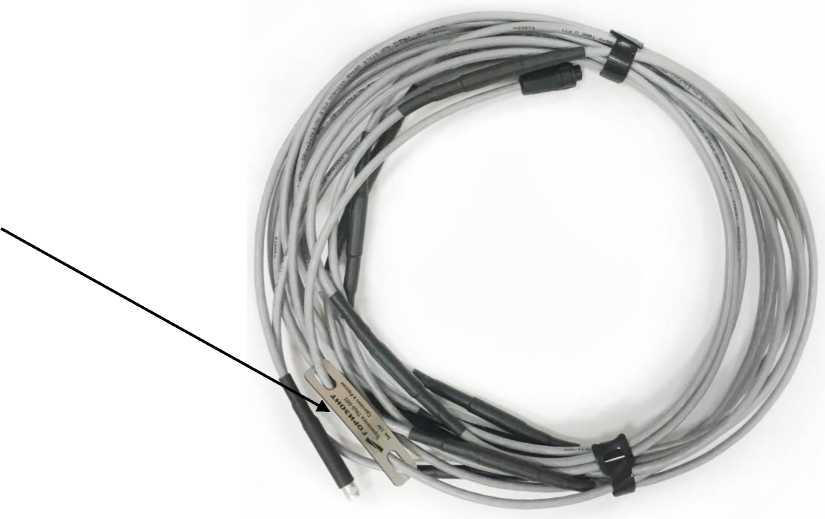

    Рисунок 1 - Общий вид модификаций без электронного блока

    Место нанесения модификации и заводского номера термокосы

    Внешний вид. Косы термометрические цифровые (ThLG-D), http://oei-analitika.ru

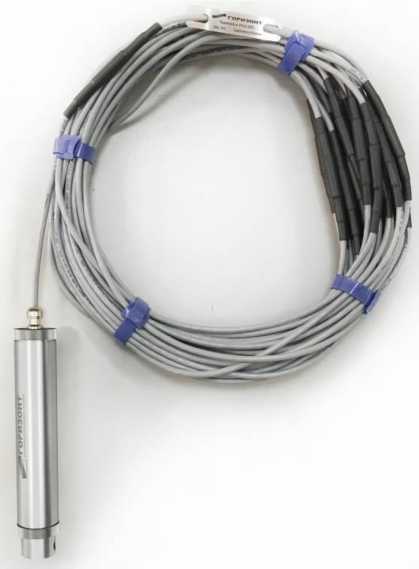

    Рисунок 2 - Общий вид модификаций с электронным блоком для размещения в скважине

    Внешний вид. Косы термометрические цифровые (ThLG-D), http://oei-analitika.ru

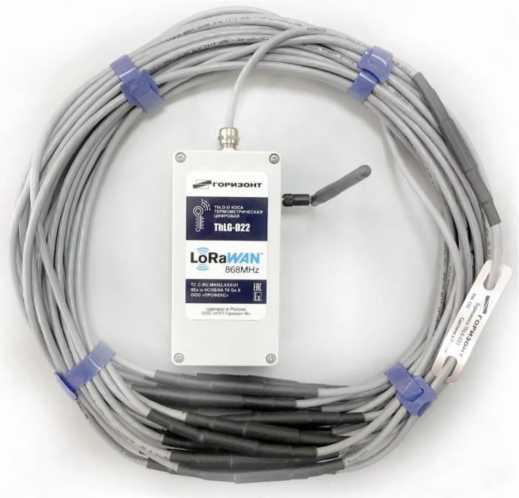

    Рисунок 3 - Общий вид модификаций с электронным блоком для размещения на поверхности


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Коса термометрическая цифровая

    в соответствии с заказом

    1 шт.

    Руководство по эксплуатации

    МПГТ 43 1132.01.00 РЭ

    1 экз. на партию

    Паспорт

    МПГТ 43 1132.01.00 ПС

    1 экз.

    Методика поверки

    МП-ТМС-039/21

    1 экз. на партию


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от -50 до +85

    Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне, °С:

    от -50 °С до -40 °С

    ±0,3

    от -40 °С до -10 °С

    ±0,2

    от -10 °С до +10 °С

    ±0,1

    от +10 °С до +85 °С

    ±0,2

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Дискретность показаний, °С

    0,01

    Показатель тепловой инерции, с, не более

    120

    Количество датчиков

    от 1 до 256

    Расстояние между датчиками, м

    от 0,2 до 2

    Напряжение питания постоянного тока, В:

    • - для модификаций ThL-D00

    • - для остальных модификаций

    от 3 до 3,6 от 6 до 28 (или от встроенных батарей)

    Диаметр рабочей части (без учета разъема), мм, не более

    12
