Код

BIS

-XXX-X

Х

Х

Х

Х

Х

Х

Х

Х

X

Номер позиции кода

1

2

3

4

5

6

7

8

9

10

11

Позиция кода

Значение кода

Доступно для модификаций

1

2

3

1

BIS

Преобразователь измерительный BIS

-

2

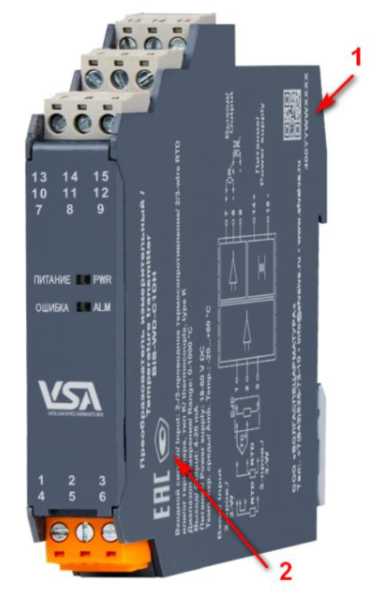

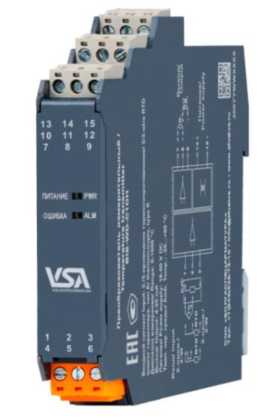

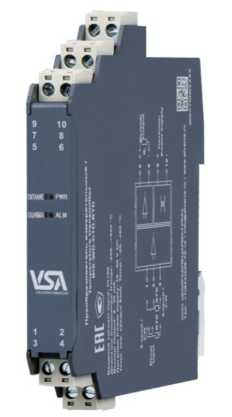

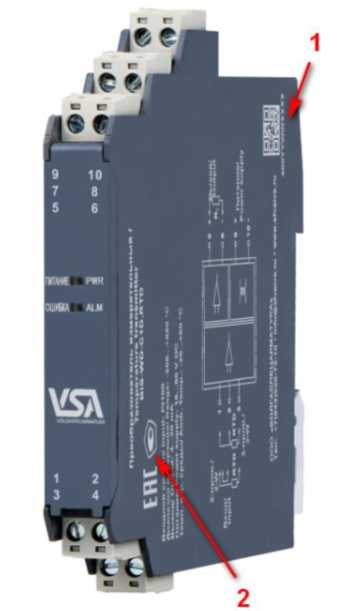

WD-C

преобразователь сигналов от датчиков термосопротивления, термопар, в корпусе тип C

-

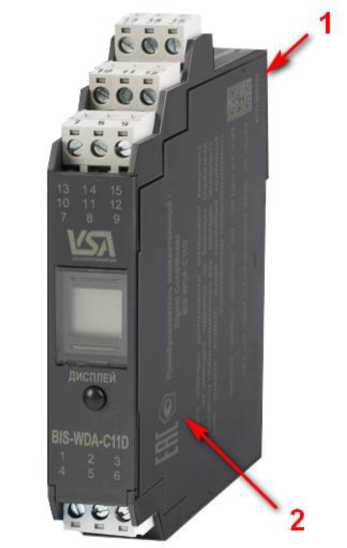

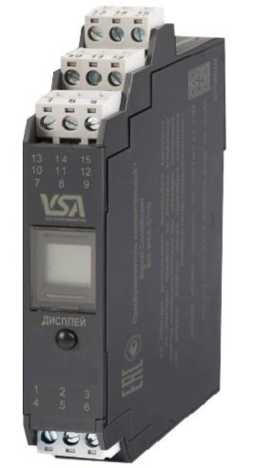

WDA-C

преобразователь сигналов от датчиков термосопротивления, термопар, со встроенным ЖК-дисплеем, в корпусе тип C

MV-C0

преобразователь сигналов напряжения, мВ, в корпусе тип C

MR-C

повторитель сигналов напряжения (1:1), мВ, в корпусе тип C

RC-C

преобразователь сигналов сопротивления, в корпусе тип C

RR-C

повторитель сигналов сопротивления (1:1), в корпусе тип C

GL-C

преобразователь входных аналоговых сигналов постоянного напряжения и тока, в корпусе тип C

GLB-C

преобразователь выходных аналоговых сигналов постоянного тока, в корпусе тип C

GLA-C

преобразователь входных аналоговых сигналов постоянного напряжения и тока, со встроенным ЖК-дисплеем, в корпусе тип C

FC-C

преобразователь частотных сигналов, кГц, в корпусе тип C

PT-C

преобразователь сигналов от потенциометра, в корпусе тип C

DL-C101

преобразователь сигналов переменного напряжения, в корпусе тип C

DL-C002

преобразователь сигналов переменного тока, в корпусе тип C

WD-H

преобразователь сигналов от датчиков термосопротивления, термопар, в корпусе тип H

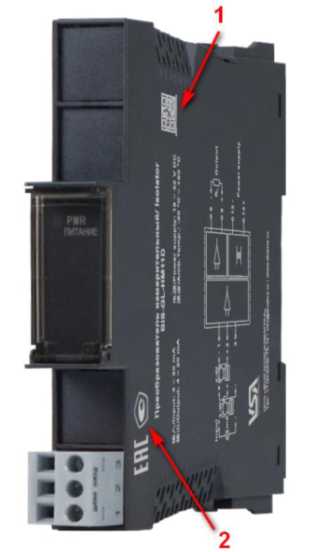

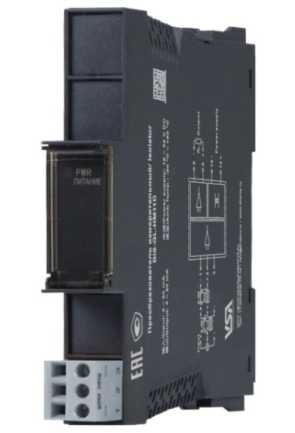

GL-H

преобразователь входных аналоговых сигналов постоянного напряжения и тока, в корпусе тип H

GLB-H

преобразователь выходных аналоговых сигналов постоянного тока, в корпусе тип H

FC-H

преобразователь частотных сигналов, кГц, в корпусе тип H

PT-H

преобразователь сигналов от потенциометра, в корпусе тип H

1

2

3

3

Функция преобразователя:

-

Пусто - код пропускается - значение по умолчанию - интеллектуальный преобразователь

M

Стандартный преобразователь

4

Количество входных каналов:

-

Пусто - код пропускается - значение по умолчанию - одноканальный

D

Двухканальный

5

Вход преобразователя в диапазоне:

1

(0-20) мВ

MV-C0

2

(0-50) мВ

3

(0-100) мВ

4

(0-200) мВ

1

(4-20) мА

GL-C, GLA-C, GLB-C,

GL-H, GLB-

H

2

(1-5)В

3

(0-10) мА

4

(0-5) В

5

(0-10)В

6

(0-20) мА

1

(0-60) В переменного тока

DL-C101

2

(0-110) В переменного тока

3

(0-220) В переменного тока

4

(0-380) В переменного тока

1

(0-1) A переменного тока

DL-C002

2

(0-2.5) A переменного тока

3

(0-5) A переменного тока

4

(0-10) A переменного тока

6

Выход №1 преобразователя:

-

1

(4-20) мА

2

(1-5)В

3

(0-10) мА

4

(0-5) В

5

(0-10)В

6

(0-20) мА

1S

(4-20) мА пассивный

1

2

3

7

Выход №2 преобразователя:

-

Пусто - код пропускается - значение по умолчанию - выход отсутствует

1

(4-20) мА

2

(1-5)В

3

(0-10) мА

4

(0-5) В

5

(0-10)В

6

(0-20) мА

1S

(4-20) мА пассивный

8

RS-485

8

Выход №3 преобразователя (при наличии):

GL-C

1

(4-20) мА

2

(1-5)В

3

(0-10) мА

4

(0-5) В

5

(0-10)В

6

(0-20) мА

9

Выход №4 преобразователя (при наличии):

GL-C

1

(4-20) мА

2

(1-5)В

3

(0-10) мА

4

(0-5) В

5

(0-10)В

6

(0-20) мА

10

Способ подачи питания:

Пусто - код пропускается - питание от сети 220 В переменного или постоянного тока

WD-C, MVC0, GL-C, FC-C

D

Питание 24 В постоянного тока через клеммные зажимы

XX-C, MV

C0, XX-H

DPB

Питание 24 В постоянного тока через шину питания (Power bus)

XX-C

L

Питание преобразователя через контур выходного сигнала

WD-C, GL-C

DH

Питание 24 В постоянного тока через шину питания (Power bus) одноканальной версии преобразователя с корпусом 17,8 мм с компенсацией холодного спая

WD-C

1

2

3

DHPB

Питание 24 В постоянного тока через клеммные зажимы одноканальной версии преобразователя с корпусом 17,8 мм с компенсацией холодного спая

WD-C

011

Питание 24 В постоянного тока через клеммные зажимы

DL-C101,

DL-C002

021

Питание от сети 220 В переменного или постоянного тока

031

Питание преобразователя через контур выходного сигнала

11

Входной сигнал преобразователей температуры:

WD-C, WDA-

C, WD-H

Пусто - код пропускается - универсальный вход

.TC

Вход для термопары

.RTD

Вход для термопреобразователя сопротивления

Примечания:

C - преобразователь с установкой на DIN-рейку;

Н - преобразователь с установкой на объединительную плату BIS-D;

Для повторителей напряжения мВ и сопротивления применяются позиции кода 1, 2, указывается количество выходов и, далее, 10;

Повторитель сопротивления RR-C3D имеет два входа и два выхода;

XX-С - любая модификация преобразователя, тип С;

XX-H - любая модификация преобразователя, тип H.

Наименование

Обозначение

Количест во

Преобразователь измерительный

BIS-XXX-X(X)(Х)(Х)(Х)(Х)(Х)(Х)(Х)(Х)

1

Руководство по эксплуатации^

РЭ.27.90.11-010-01574217-2022-01

1²⁾

Паспорт^

ПС.27.90.11-010-01574217-2022-01

1

Методика поверки^

-

1²⁾

^|( допускается поставка в электронном виде;

²⁾ допускается прилагать 1 экземпляр на партию изделий, поставляемых в один адрес.

Тип НСХ ¹⁾ (входного сигнала)

Диапазон измерений

Пределы допускаемой приведенной ²⁾ погрешности, %

1

2

3

4

50М

от -180 °С до +200 °С

от 10,26 до 92,80 Ом

±0,1

100М

от -180 °С до +200 °С

от 20,53 до 185,60 Ом

50П

от -200 °С до +850 °С

от 8,62 до 197,58 Ом

100П

от -200 °С до +850 °С

от 17,24 до 395,16 Ом

Pt100

от -200 °С до +850 °С

от 18,52 до 390,48 Ом

ТПП (R)

от -50 °С до +1768 °С

от -0,226 до 21,101 мВ

±0,1³⁾

ТПП (S)

от -50 °С до +1768 °С

от -0,236 до 18,693 мВ

ТПР (B)

от 0 °С до 1820 °С

от -0,003 до 13,820 мВ

ТЖК (J)

от -210 °С до +1200 °С

от -8,095 до 69,553 мВ

ТМК (T)

от -270 °С до +400 °С

от -6,258 до 20,872 мВ

ТХКн (Е)

от -270 °С до +1000 °С

от -9,835 до 76,373мВ

ТХА (К)

от -270 °С до +1372 °С

от -6,458 до 54,886 мВ

ТНН (N)

от -270 °С до +1300 °С

от -4,345 до 47,513 мВ

ТХК (l)

от -200 °С до +800 °С

от -9,488 до 66,466 мВ

1

2

3

4

Напряжение постоянного тока

от 0 мВ до 20 мВ от 0 мВ до 50 мВ от 0 мВ до 100 мВ от 0 мВ до 200 мВ от -100 мВ до 100 мВ от 0 В до 5 В от 1 В до 5 В от 0 В до 10 В

-

±0,1

Напряжение переменного тока

от 0 В до 60 В от 0 В до 110 В от 0 В до 220 В от 0 В до 380 В

-

±0,2

Сопротивление постоянного тока ⁴⁾

от 18 Ом до 400 Ом от 0 % до 100 %

от 0,1 кОм до 10 кОм

±0,1

Сила постоянного тока

от 0 мА до 10 мА от 0 мА до 20 мА от 4 мА до 20 мА

-

±0,1

±0,1 ±0,1; ±0,4⁵⁾

Сила переменного тока

от 0 А до 1 А от 0 А до 2,5 А

от 0 А до 5 А от 0 А до 10 А

-

±0,2

Частота

от 0,1 Гц до 50 кГц

-

±0,1

• ¹⁾ типы НСХ - по ГОСТ 6651-2009 (МЭК 60751) для термопреобразователей сопротивления и ГОСТ Р 8.585-2001 (МЭК 60584-1) для термопар;

• ²⁾ нормирующим значением для приведенной погрешности является диапазон входного сигнала;

• ³⁾ нормировано без учета погрешности измерения температуры холодного спая;

• ⁴⁾ вход для потенциометрических устройств с номинальным сопротивлением от 0,1 до 10 кОм;

• ⁵⁾ для модификаций BIS-GL-CM**L и BIS-GL-CMD***L.

Наименование характеристики

Значение

1

2

Количество входных каналов (в зависимости от модификации)

1; 2

Количество выходных каналов (в зависимости от модификации)

1; 2

Выходные сигналы:

- аналоговые сигналы

(4-20) мА; (1-5) В;

- цифровые сигналы

(0-10) мА; (0-5) В; (0-20) мА; (0-10) В;

[(-100)-100] мВ; (18-400) Ом;

HART; RS-485

1

2

Номинальное значение напряжение постоянного тока, В

24

Напряжение питающей сети переменного тока, В

220±22

Частота питающей сети переменного тока, Гц

50,0±0,2

Потребляемая мощность, Вт, не более - для одноканальной модификации

1,3

- для двухканальной модификации

2,5

Масса, кг, не более:

0,2

Габаритные размеры (ШхВхГ), мм, не более

- для модификаций, устанавливаемых на DIN-рейку

18х110х117

- для модификаций, устанавливаемых на объединительную плату

16х122х105

Условия эксплуатации:

- температура воздуха, °С

от -20 до +60

- относительная влажность воздуха при температуре +35 °С, %

от 30 до 80

- атмосферное давление, кПа

от 84 до 106,7
